Двухканальный генератор сигналов произвольной формы FY3224S 24 МГц с функцией DDS +

Двухканальный генератор сигналов произвольной формы FY3224S 24 МГц с функцией DDS +

Модель: FDY3024S

Ручная загрузка:

Данное руководство относится к каждому режиму генератора сигналов DDS серии FY3200S. В серии

Последние две цифры «xx» представляют Верхнее предельное значение частоты (МГц) синусоидальной волны для каждого режима.

Например, FY3224S, «24» означает, что верхняя Предельная частота синусоидальной волны составляет 24 МГц.

Прибор принимает крупногабаритную интегральную схему CMOS и высокоскоростной микропроцессор. В

Внутренняя схема принимает активный кристаллический осциллятор в качестве ориентира. Таким образом, стабильность сигнала значительно

Усиленная. Технология поверхностного монтажа улучшает помехи и срок службы. Это

Имеет двухканальный выход DDS сигнала, включает синусоидальную волну, квадратную волну, треугольную волну, волну Sawtooth

И Пользовательская форма сигнала. Амплитуду, смещение и фазу можно контролировать. Между тем, он имеет TTL

Выход электрического уровня, измерение внешних частот, функции счетчика и развертки, включая линейные

Развертка и логарифмическая развертка. Частоту развертки и время можно установить произвольно. Это идеальный

Инструмент для электронной техники, лабораторий, производственных линий, преподавания и научных исследований.

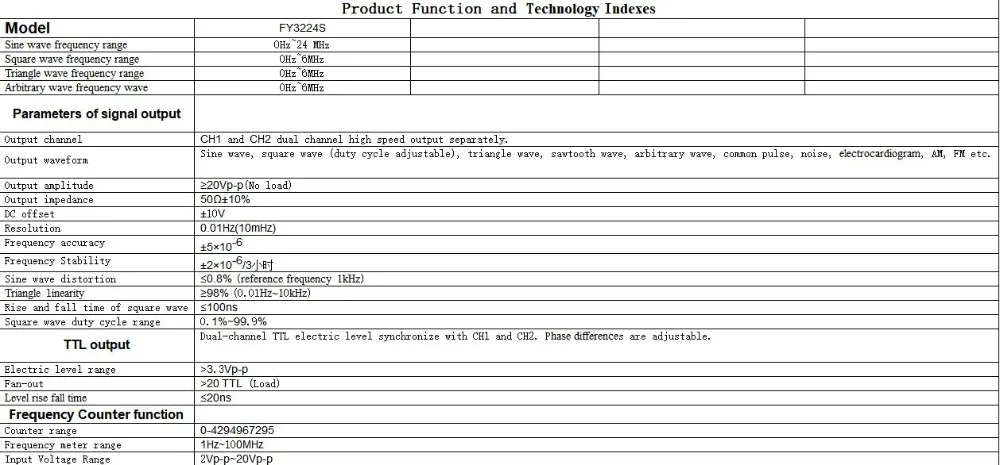

Отличные технические показатели и функциональные особенности:

◆Частота дискретизации до 250 MSa/s.

◆ Встроенный произвольный сигнал с частотой дискретизации 250 MSa/s.

◆ 4 загружаемых 2048 точек произвольной формы памяти

◆With 12 бит широкий генератор сигналов, выходного сигнала может быть более утонченными с низким уровнем

Искажений.

◆Fully числового программного управления. Он может отображать амплитуду, смещение, частоту, обязанность

Цикл выходного сигнала тока и разность фаз двух каналов.

◆Каждая функция может быть отрегулирована хост-компьютером.

◆Предустановленные 14 общих форм волны.

◆Высокочастотная точность: Величина 10-6

◆Высокое Разрешение: полный диапазон частот может быть 10 МГц.

◆Основной и вспомогательный волновой рабочий цикл регулируется отдельно (0.1% ~ 99.9%).

◆Все диапазоны постоянно настраиваются, Цифровая настройка.

◆Высокая точность формы волны: выходной сигнал, синтезированный функцией расчета, является высоким

Точность и низкое искажение.

◆ Произвольная форма волны: пользователь может загружать произвольные формы в соответствии с потребностями.

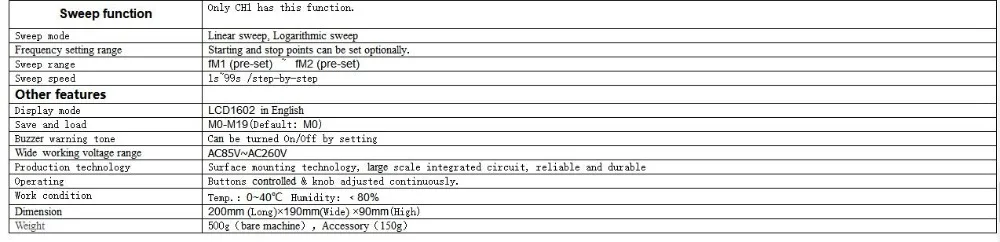

◆Функция развертки: Линейная развертка и логарифмическая развертка. Пусковые и стоп точки могут быть установлены

По желанию.

◆Функция сохранения: 20 наборов параметров, определенных пользователями, могут быть сохранены и загружены в любое время.

◆Режим работы: кнопка и ручка контролируются с LCD1602 дисплеем, цифровой набор непосредственно или ручка

Регулировать непрерывно.

◆Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, надежная и

Прочный.

◆Измерение частоты: частота внутреннего/внешнего сигнала может быть измерена через

Встроенный частотный метр 100 МГц.

◆Функция follow: Встроенный параметр функция follow, охватывающая частоту, амплитуду, смещение, обязанность

Цикл, форма сигнала и т. д. для удобства пользователя.

◆Функция выхода триггера: пользователь может выбрать ручной триггер, внешний триггер или триггер CH2 для

Управляйте основным выходом на выходные формы сигналов определенной периодичности. Эта периодичность также может быть определена пользователем

●Аксессорис

1. FY3200S функциональный генератор сигналов 1 комплект

2. Шнур питания 1 шт.

3. Квадратный usb-кабель 1 шт.

4. Q9 зажим провода 2 шт.

5. Руководство пользователя 1 (формат PDF) pl s сообщите мне вашу электронную почту
