PR 800 класс A Stage Speaker Усилитель мощности платы Hi Fi 1000W плата высокой MJE15032 15033 NJW0302

PR 800 класс A Stage Speaker Усилитель мощности платы Hi Fi 1000W плата высокой MJE15032 15033 NJW0302

Комплект введение

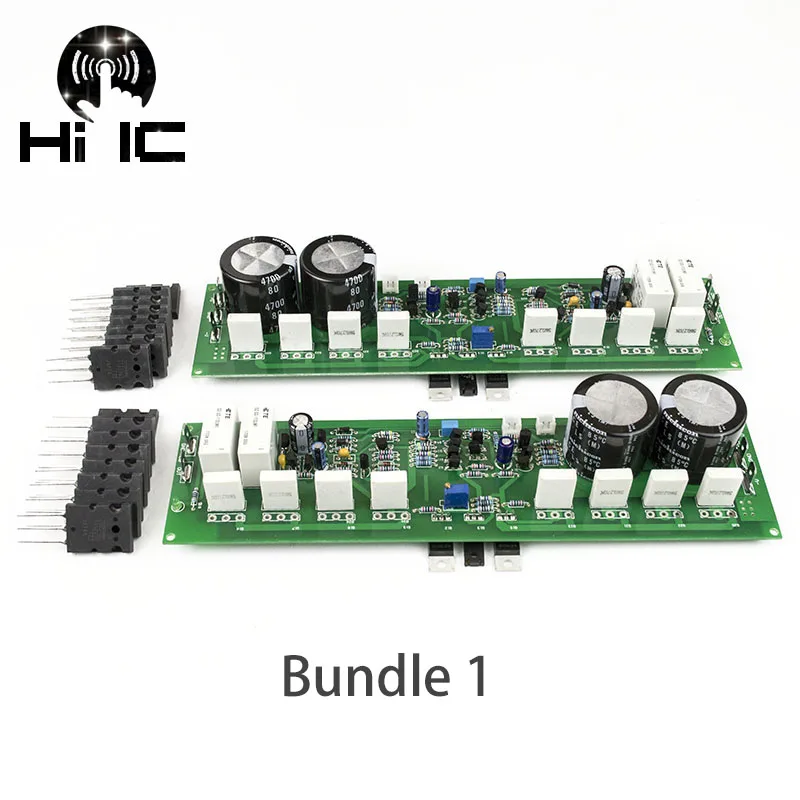

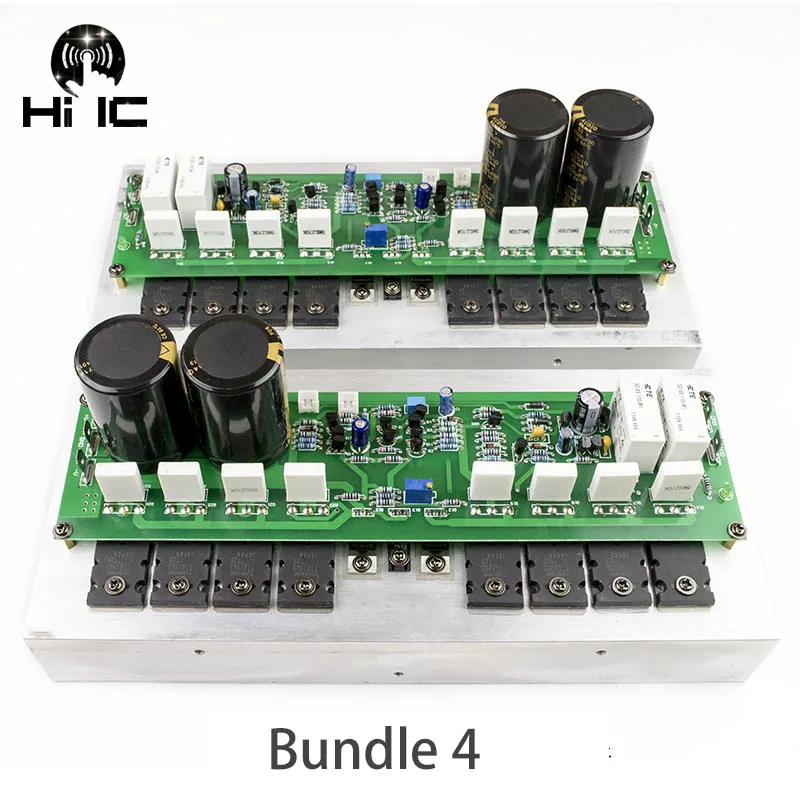

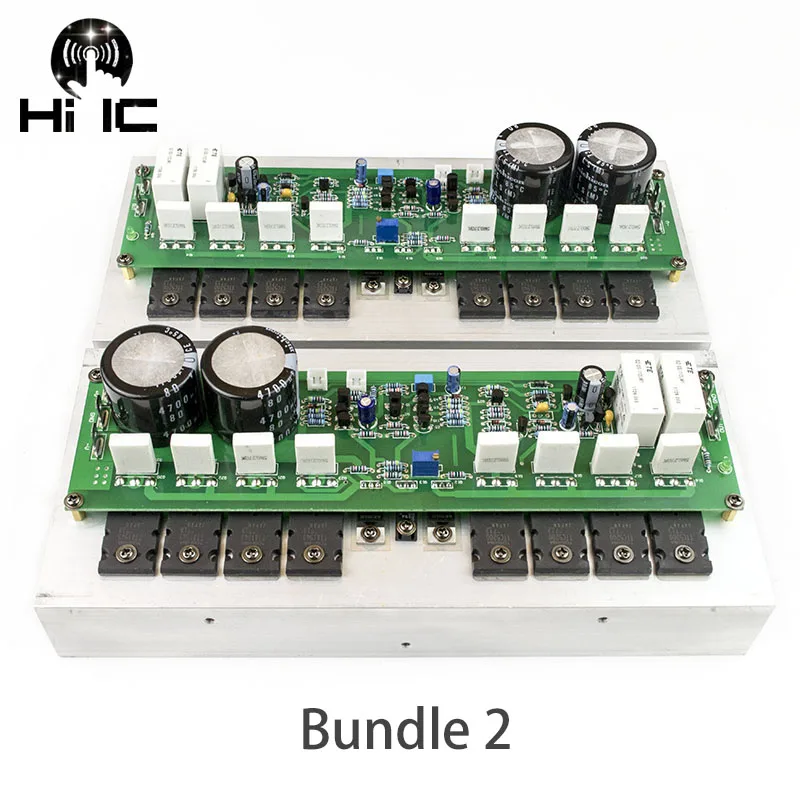

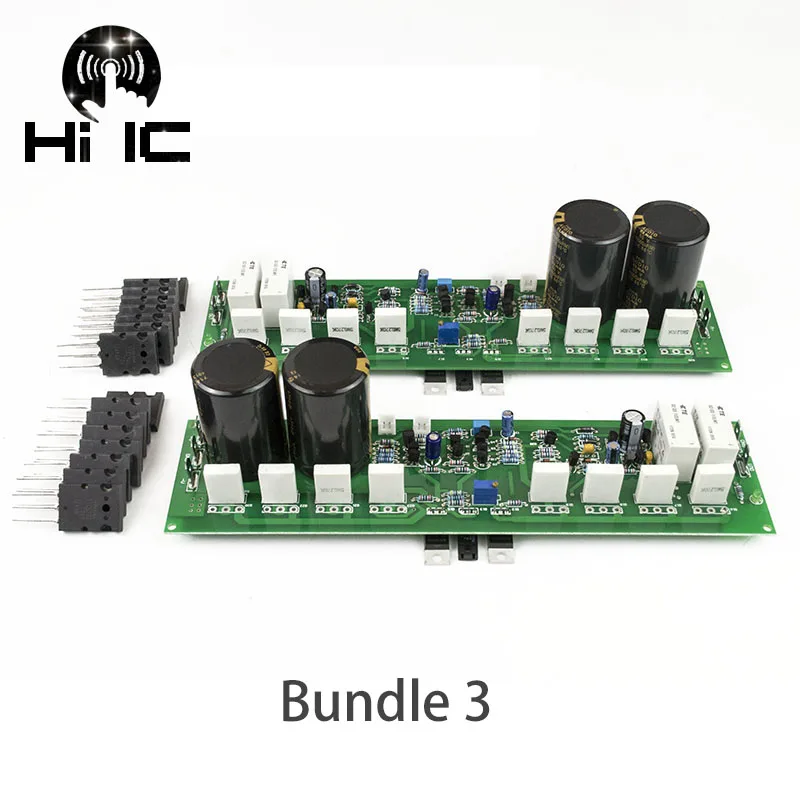

Продукт состоит из двух плат усилителя мощности Комплект 1: силовая трубка NJW0302 NJW0281; Фильтр конденсатор с алюминиевой крышкой, 1800 мкФ/80v; Без теплоотвода Комплект 2: силовая трубка NJW0302 NJW0281; Фильтр конденсатор с алюминиевой крышкой, 1800 мкФ/80v; С радиатора Роскошные конфигурации без радиатора Комплект 3: силовая трубка NJW0302 NJW0281; Фильтр конденсатор с алюминиевой крышкой, ELNA 10000 мкФ/80v; Без радиатора Комплект 4: силовая трубка NJW0302 NJW0281; Фильтр конденсатор с алюминиевой крышкой, ELNA 10000 мкФ/80v; С радиатора

Информация о плате усилителя мощности:

Напряжение источника питания: ± 20 В-± 100 В постоянного тока, выход трансформатора-это напряжение переменного тока, а напряжение переменного тока должно быть выпрямлено и фильтровано и включено в плату усилителя мощности. Защита динамика источник питания AC9V-15V (AC одиночное напряжение), выход трансформатора является прямым входом. Эффективная Выходная мощность: 500 Вт/8 Ом (± 95 в источник питания) 1000 Вт/4 Ом (± 95 в источник питания) 1000 Вт/2 Ом (± 65 в источник питания). При нагрузке 2 Ом рекомендуется не превышать ± 65 в. Выходная мощность источника питания в основном определяется напряжением источника питания и сопротивлением рога. Чем ниже используется напряжение, тем меньше мощность. Примечание: соответствующий конденсатор на плате выдерживает напряжение 80 в и не может использоваться под избыточным давлением. Если вам нужно использовать напряжение выше 80 в, замените конденсатор на 100 в или более. Максимальная мощность класса A: 100 Вт (RMS) ± 45 в источник питания, нагрузка 8Ω, общий ток Коля 2.5A Полное гармоническое искажение по уровню поверхности: 95dB Коэффициент усиления антенны: 40 раз Размер платы усилителя мощности: 245 мм × 65 мм × 30 мм × 2 шт. (один размер печатной платы) Размер с теплоотводом: 260 мм × 120 мм × 80 мм × 2 (блок).

Плата усилителя мощности PR-800 специально разработана для большой напольной коробки и сценического звука. Плата усилителя мощности принимает двухканальный сплит-зеркальный симметричный дизайн, который может эффективно избежать перекрестного сигнала между двумя каналами, что делает звук более чистым и четким.! Всем известно, что мощность P = U2 ÷R, где U-выходное напряжение сигнала, а напряжение сигнала преобразуется напряжением источника питания. Таким образом, чем выше напряжение источника питания, тем больше выходная мощность, где R представляет сопротивление динамика, тем ниже сопротивление, тем больше выходная мощность, чем больше выходной ток платы усилителя мощности. Когда выходной ток трубки не соответствует требованиям, выходная мощность будет значительно уменьшена, и даже возможность горения, поэтому, мы разработали 4 пары высокомощных трубок с 8 параллельными выходами, чтобы выходной ток был достаточным, Басы более полные и толстые и имеют текстуру! Для того, чтобы обеспечить превосходство PR-800 платы усилителя мощности, все оригинальные компоненты используются в этой плате, и каждый может использовать его с уверенностью. В связи с этим рекомендуется, чтобы в процессе использования напряжение источника питания было относительно высоким, а мощность была относительно большой, чтобы обеспечить хороший эффект!

Вся плата принимает тайваньский толстый звук Высокоточный пятицветный кольцевой медный резистор с погрешностью в 1%, высокой точностью, небольшим температурным дрейфом, низким уровнем шума и отличной производительностью.

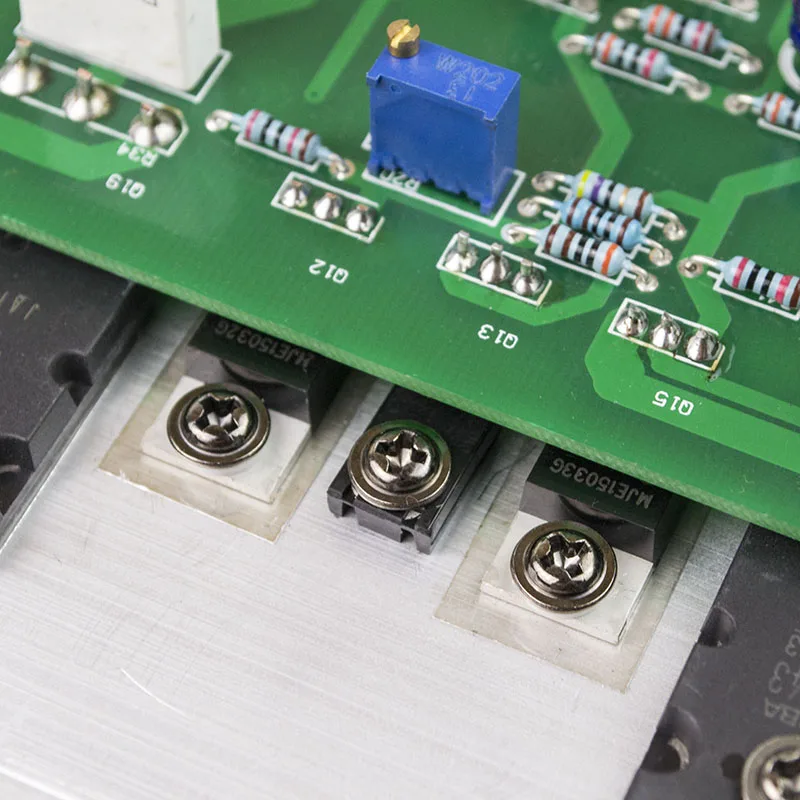

Нажимная трубка использует оригинальную трубку king MJE15032 15033, выходной ток большой, тон очень хороший, выход использует 4 пары TTA1943 5200 параллельно, может обеспечить больший выходной ток, сделать выходной ток достаточно, басы более полные и толстые. Текстура!

Защита рога также использует два параллельных импортированных реле TE из США для дальнейшего уменьшения выходного внутреннего сопротивления и увеличения несущей способности реле, которое является более прочным.

Аксессуары Описание продукта:

Аксессуары включают в себя два провода для ввода сигнала и защиты динамика входного питания, зажимы для подключения питания и выхода сигнала, фиксированные медные столбы и винты для платы усилителя мощности, крепежные винты без силовой трубки и нажимной трубки, пожалуйста, принесите свой собственный

Схема подключения и инструкции по вводу в эксплуатацию:

Основным источником питания является двойное напряжение постоянного тока ±, напряжение переменного тока должно быть выпрямлено и вход, а входное напряжение защиты динамика-это напряжение переменного тока, которое может непосредственно входное напряжение переменного тока. Среднее напряжение не регулируется, а напряжение постоянного тока на выходном терминале сигнала измеряется. Напряжение постоянного тока обычно нормальное при нескольких десятках мВ. Тест статического тока: Измерьте напряжение постоянного тока между двумя точками A и B, а затем преобразуйте его в ток в соответствии с законом Ома. Например, напряжение в двух точках A и B составляет 27 мВ, а неиндуктивное сопротивление-0,27 Ом. Формула преобразования: 27 мВ ÷ 0,27 Ом = 100 мА, общий ток покоя-100 мА × 4 = 400 мА. Две точки A и B находятся рядом с выходным реле.

ПРИМЕЧАНИЯ по установке и отладке: 1. PR-800 плата требует постоянного тока напряжения земли, плата имеет фильтрующий конденсатор, но без выпрямления Мост может быть подключен к мосту выпрямителя или плате питания. 2, без радиатора, чтобы облегчить установку, силовая трубка не сварена, Вы можете сварить силовую трубку в соответствии с вашим собственным радиатором. Силовая трубка может быть установлена на задней панели. Установленная, эта установка может сэкономить много места, подходит для радиатора, который достаточно высок. В чехол Если радиатор недостаточно высок, вам нужно поставить трубку питания. 3, силовая трубка имеет две модели, каждый канал 4 пары силовых трубчатых усилительных плат отмечены конкретными Модель, обратите внимание, что трубка не установлена неправильно. Трубка для компенсации температуры D669 также должна быть такой же твердой, как силовая трубка. Установите на радиатор. 4, установка силовой трубки требует относительно сильной способности, если нет условий, рекомендуется сочетать Специальный теплоотвода. Если силовая трубка не установлена, трубка будет легко перегреваться и гореть. 5. На плате используется конденсатор, выдерживающий напряжение всего 80 в, напряжение источника питания не может превышать ± 80 В постоянного тока (справа Напряжение переменного тока составляет 57 в). Если вам нужно использовать более высокое напряжение, вам нужно изменить напряжение с более высоким напряжением. Постоянной ёмкости, универсальный конденсатор

Рекомендуется с платой питания и кольцевым трансформатором 500 Вт, если вам нужны друзья, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы купить
