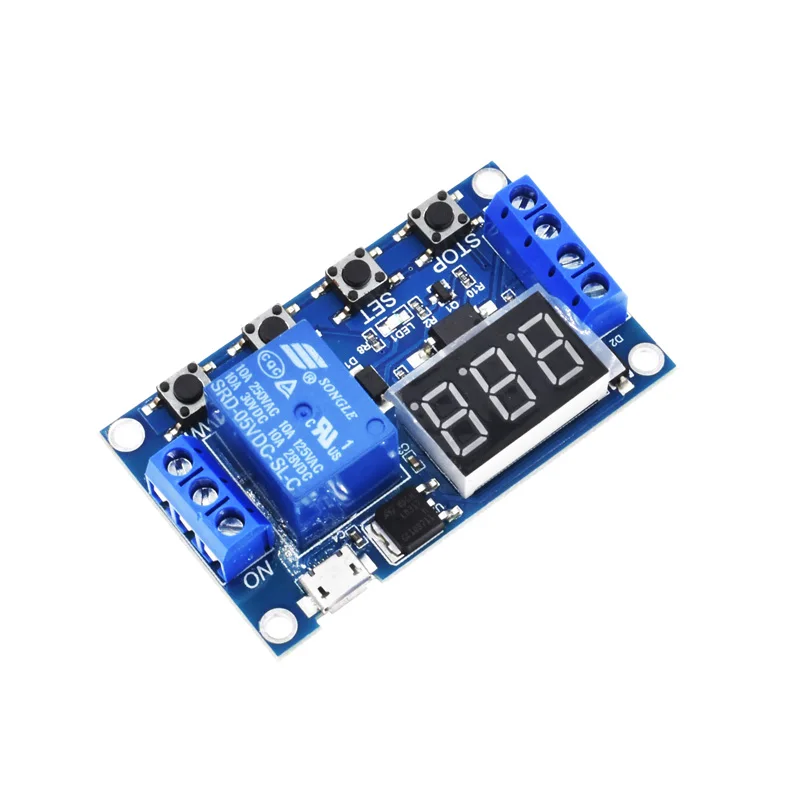

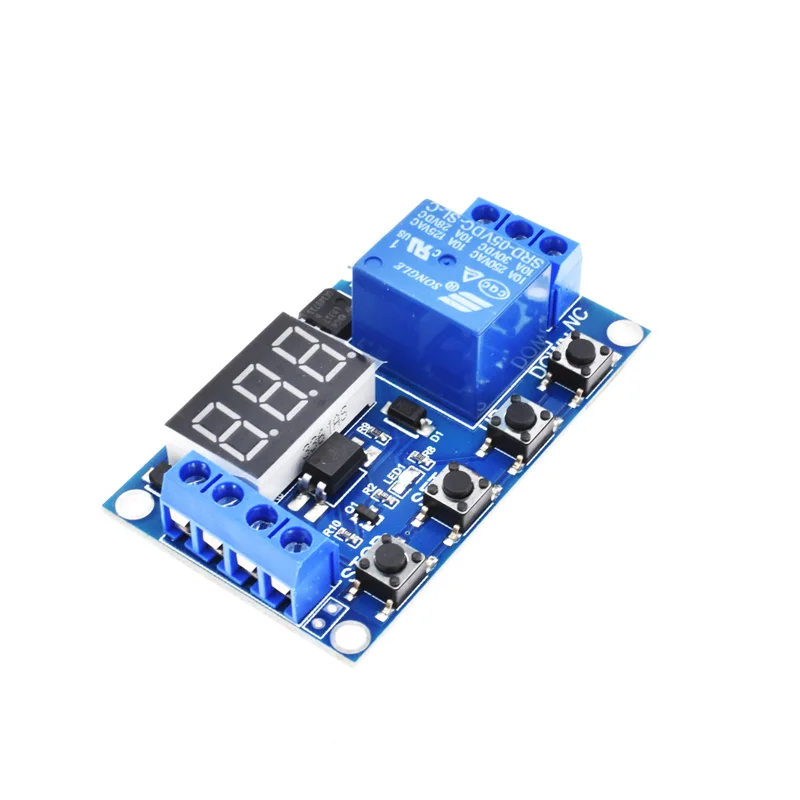

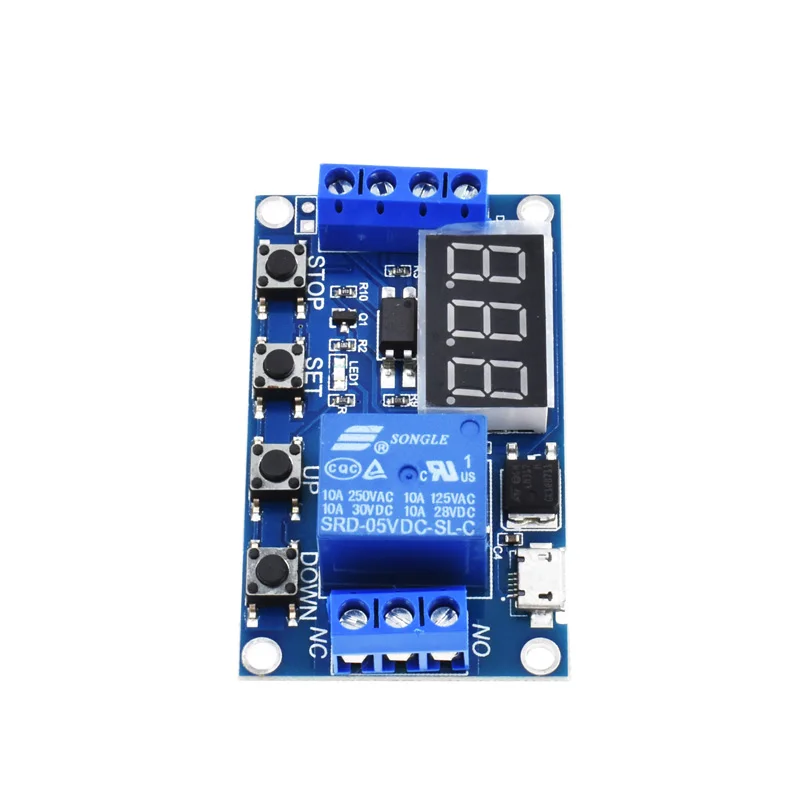

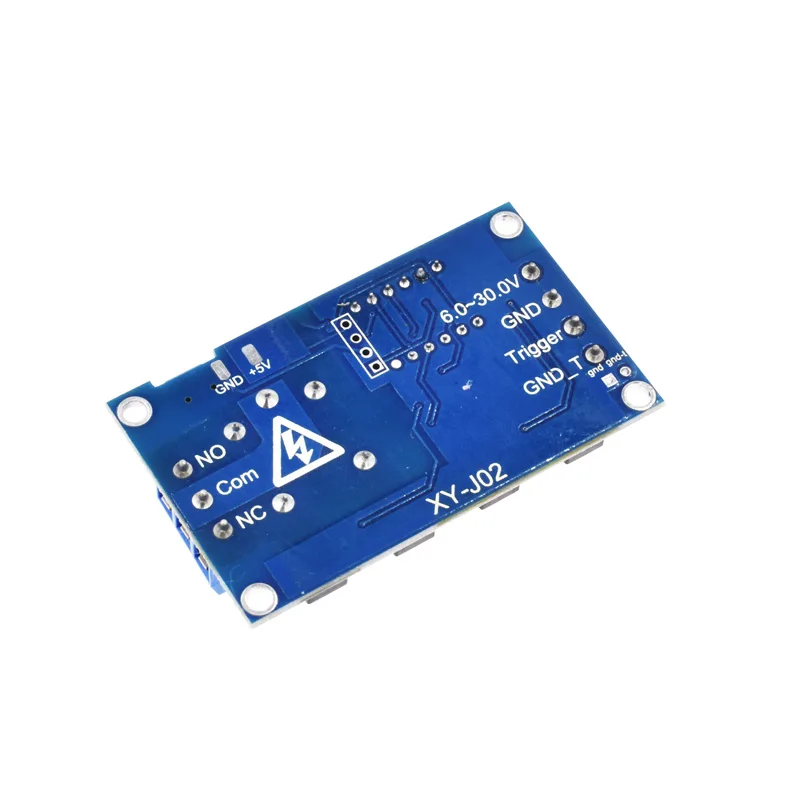

Модуль реле времени задержки переключения Micro USB 5 в светодиодный дисплей

Модуль реле времени задержки переключения Micro USB 5 в светодиодный дисплей

0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой.


Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.
Основные характеристики:
1. Широкое напряжение источника питания (6 ~ 30V), поддерживает microUSB 5,0 V источника питания, простых в использовании;
2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
3. Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.
4. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;
5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
6. После выключения модуля все параметры не теряются.
Режим работы:
P1: Триггерный сигнал, реле включено время «OP», а затем Отключено; В «OP» время, следующим образом:
P1.1: сигнал срабатывает снова, недействителен
P1.2: сигнал срабатывает снова, часы сбрасываются
P1.3: триггер сигнала снова, выключить, остановить часы;
P-2: триггер, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле;
P3.1: Триггерный сигнал, реле включается после времени «OP», реле выключено «CL», затем рабочий цикл, если период триггерного сигнала, реле выключено, остановить часы; Количество циклов ("LOP") может быть установлено.
P3.2: без сигнала запуска, реле включено в «OP» время, реле выключено «CL» время, и было Велоспорт; Частота («LOP») цикл может быть установлен;
P-4: Функция удержания сигнала. Если сигнал пускового механизма отключен, реле остается включено; Когда сигнал исчезает, после времени «OP» реле; Если другой сигнал во время синхронизации, синхронизации очищается;
Параметры продукта:
1: Рабочее напряжение: 6-30 в, Поддержка питания microUSB 5,0 в
2: Источник запуска: Активные виды деятельности-высокая (3,0 V-24V), изоляция оптопары для могут улучшить системы способность анти-помех (клиенты могут также короткого замыкания соприкосновения).
3: Выходная мощность: вы можете управлять устройством постоянного тока 30VDC 5A или 220VAC 5A.
4: тихий ток: 20 мА; Рабочий ток: 50 мА
5: Срок службы: более 10 миллионов раз; Рабочая температура: -40-85 °; Размер:
6: с изоляцией оптопары, улучшенной Защитой от помех, промышленная доска.
Специальное примечание: Релейные выходы являются пассивным контактом, просто переключателем.
Диапазон синхронизации
0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой
Как выбрать диапазон времени?
После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени;
XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунд.
XX. X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 99,9 секунд
Х. Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.
К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой дисплей 03,2
Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---» представляет бесконечную петлю).
Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.
В главном интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;
Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;
Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;
В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!
Как установить параметры?
1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.
2. Модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ P-4).
3. Выберите режим (например, P3.2), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («---» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,1 секунд до 999 минут); Короткое нажатие «комплект» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.
4. После установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!
Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле.
Экран выбора режима: нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.
"Стоп" кнопки расширения:
Реле общего назначения включить режим:
1. ВКЛ: реле позволяет проводить в режиме ON-time;
2. Выключение: реле, запрещающее проводимость, всегда закрыто;
В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Спящем режиме:
1. Режим сна «C-L»: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;
2. "O-d" Нормальный режим: цифровой дисплей всегда открыт;
Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-L» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.
