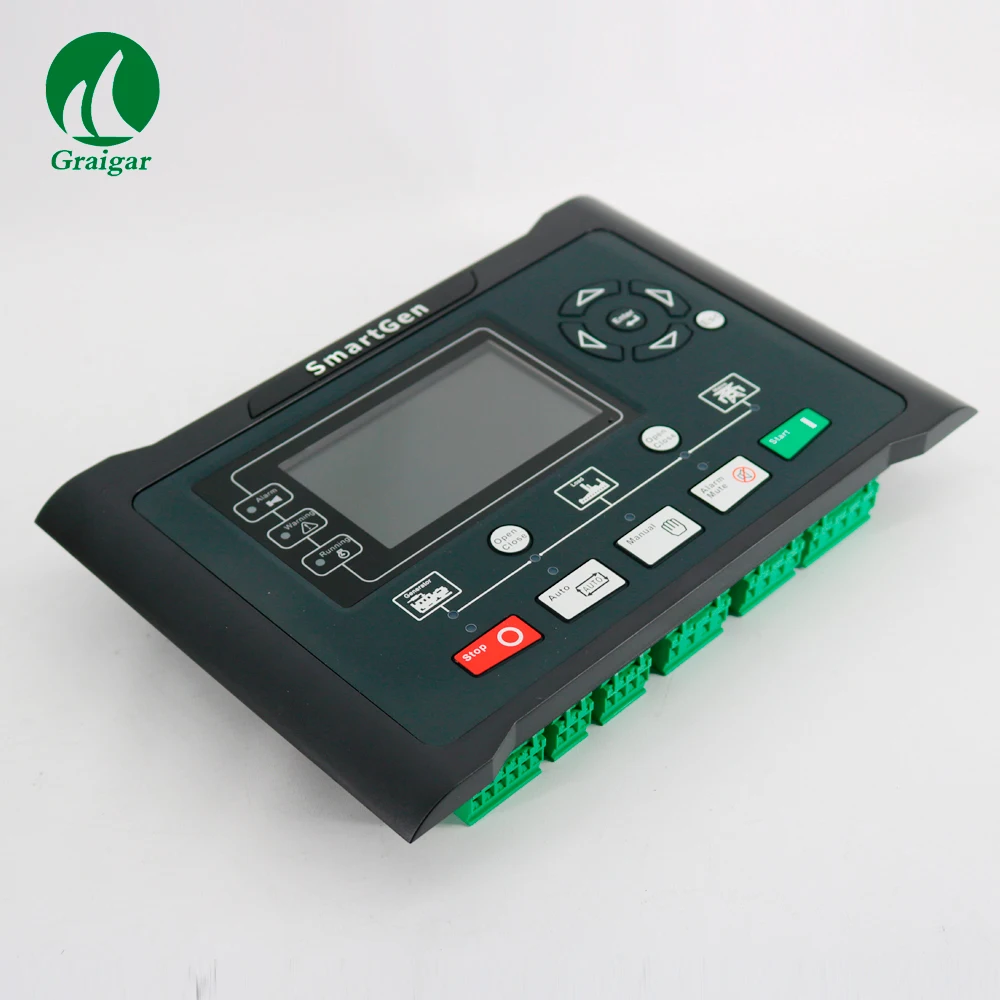

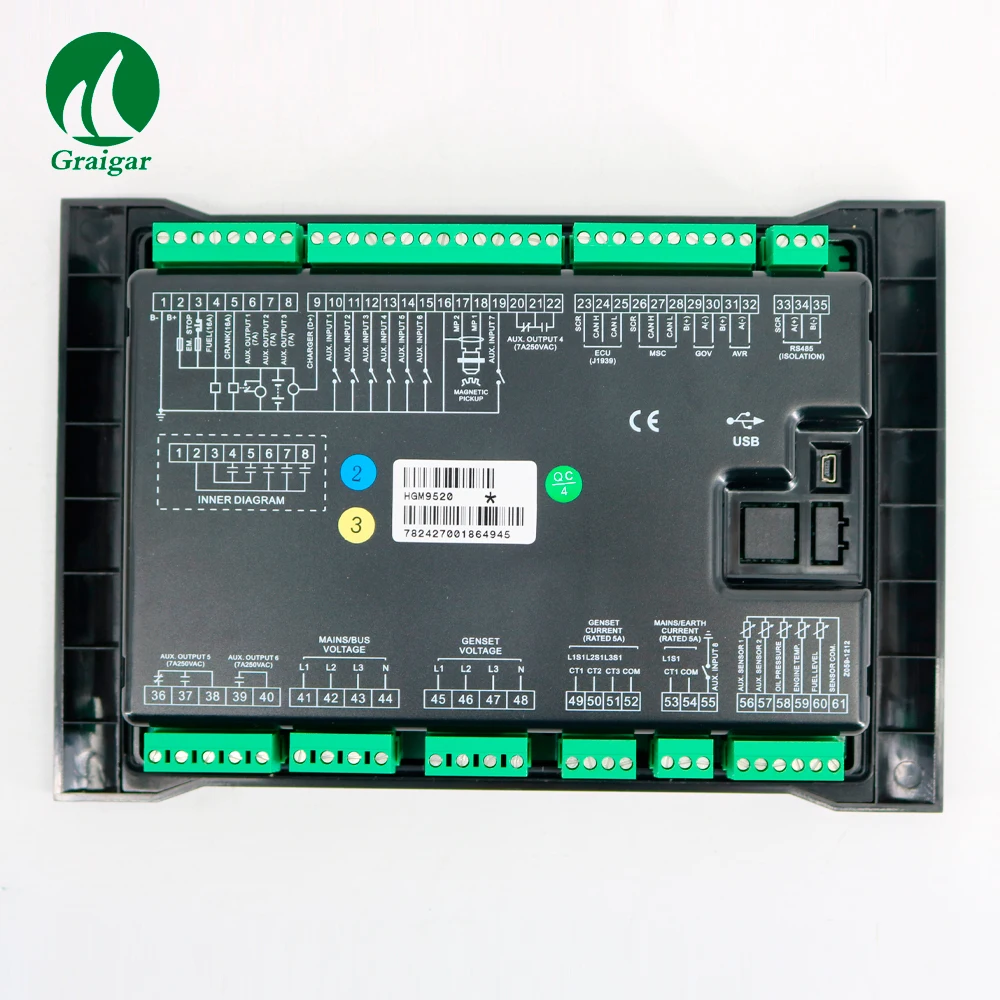

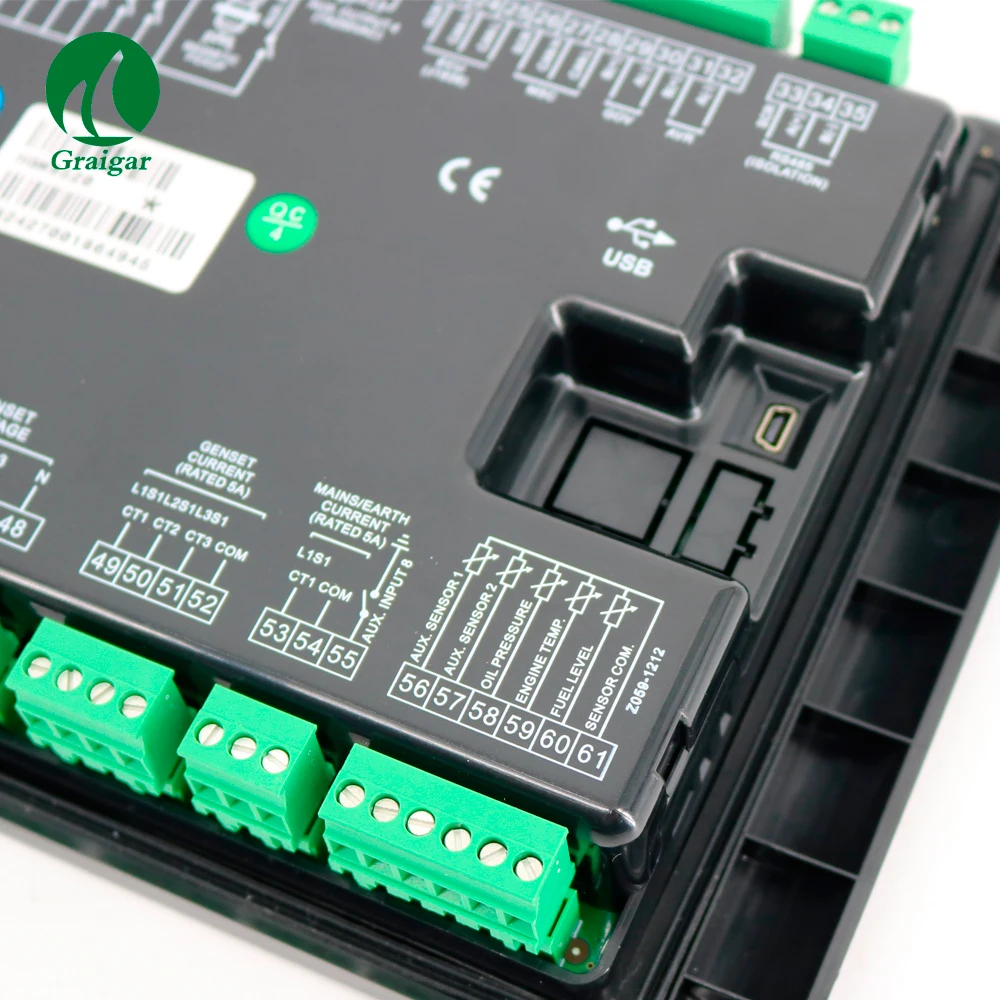

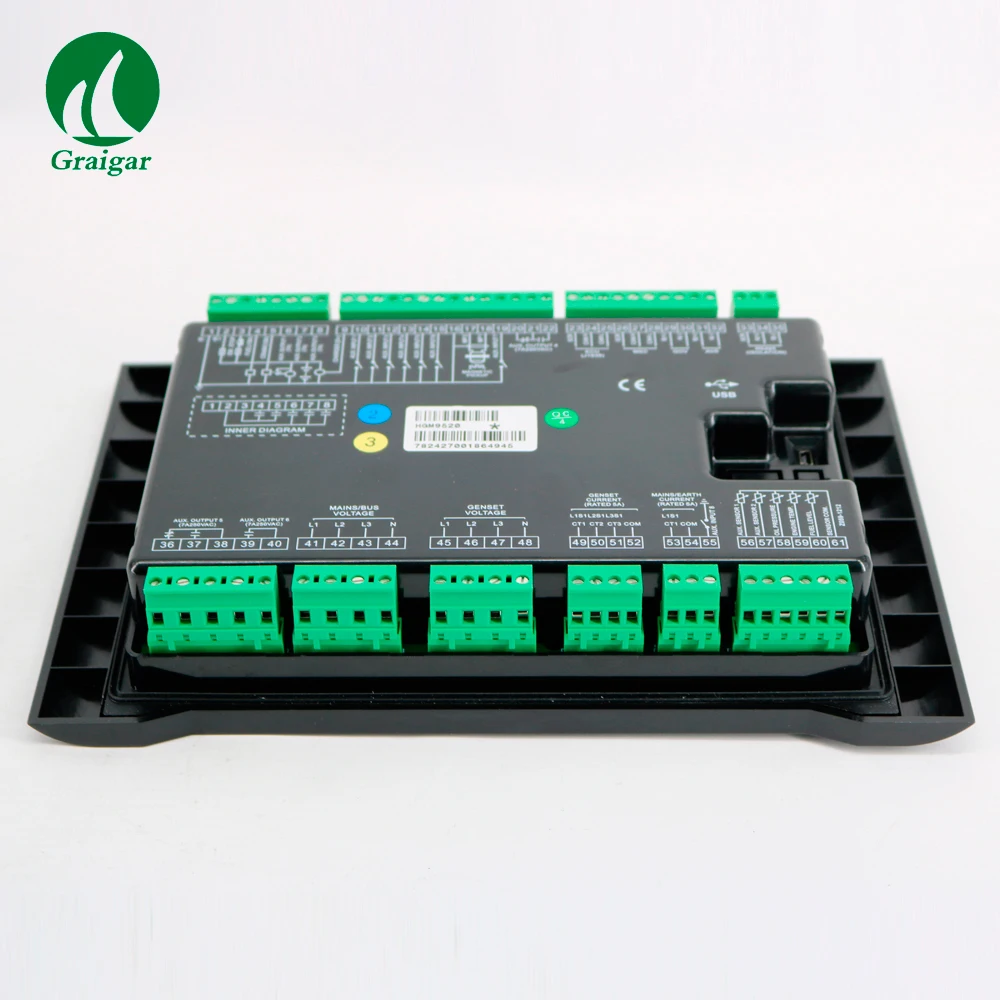

Контроллер генератора HGM9520 с ручной/автоматической параллельной системой

Контроллер генератора HGM9520 с ручной/автоматической параллельной системой

HGM9520 ручной/автоматический контроллер генератора параллельных систем собирает и показывает параметры напряжения тока и частоты

Контроллер HGM9520 предназначен для ручных/автоматических генераторов параллельных систем. Контроллер обеспечивает автоматический запуск/остановка, измерение данных, защиту сигнализации, а также дистанционное управление, Дистанционное измерение и удаленную связь. Он имеет ЖК-дисплей, выбираемый интерфейс на китайском, английском и других языках, и он является надежным и простым в использовании.

Контроллер HGM9520 объединяет GOV (регулятор скорости двигателя) и AVR (автоматический регулятор напряжения) функции управления. Можно выбрать несколько рабочих режимов, таких как постоянная активная мощность genset, реактивная мощность/Выходная мощность коэффициента мощности, пиковая скачка сети и непрерывное восстановление питания.

Контроллер HGM9520 может точно контролировать несколько режимов работы генератора. Когда происходит аномальное состояние генераторной установки, он разделяет автобус и выключает набор генераторной установки; Одновременно на ЖК-дисплее появляется состояние неисправности. HGM9520 контроллер имеет интерфейс SAE J1939, который может общаться с рядом ECU (блок управления двигателем), которые оснащены J1939.

Контроллер HGM9520 использует микропроцессорную технологию 32 бит с точными измерениями, регулировкой фиксированного значения, настройкой времени и настройкой значения и т. д. Большинство параметров можно настроить с передней панели, и все параметры могут быть настроены через интерфейс USB (или RS485) для регулировки через ПК. Он может быть широко использован во всех типах автоматической системы управления gen-set с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

Производительность и характеристики

С рукояткой-32 бит SCM, высокой степенью интеграции аппаратных средств и надежнее;

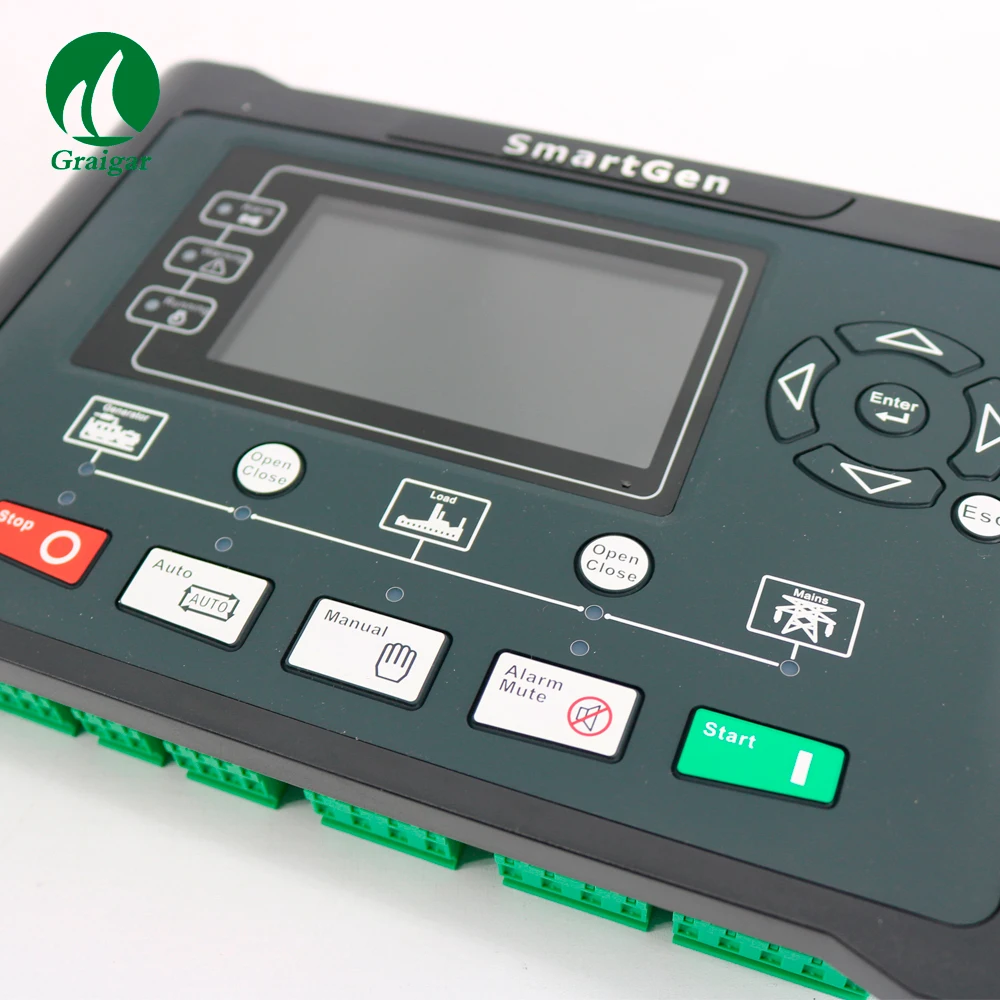

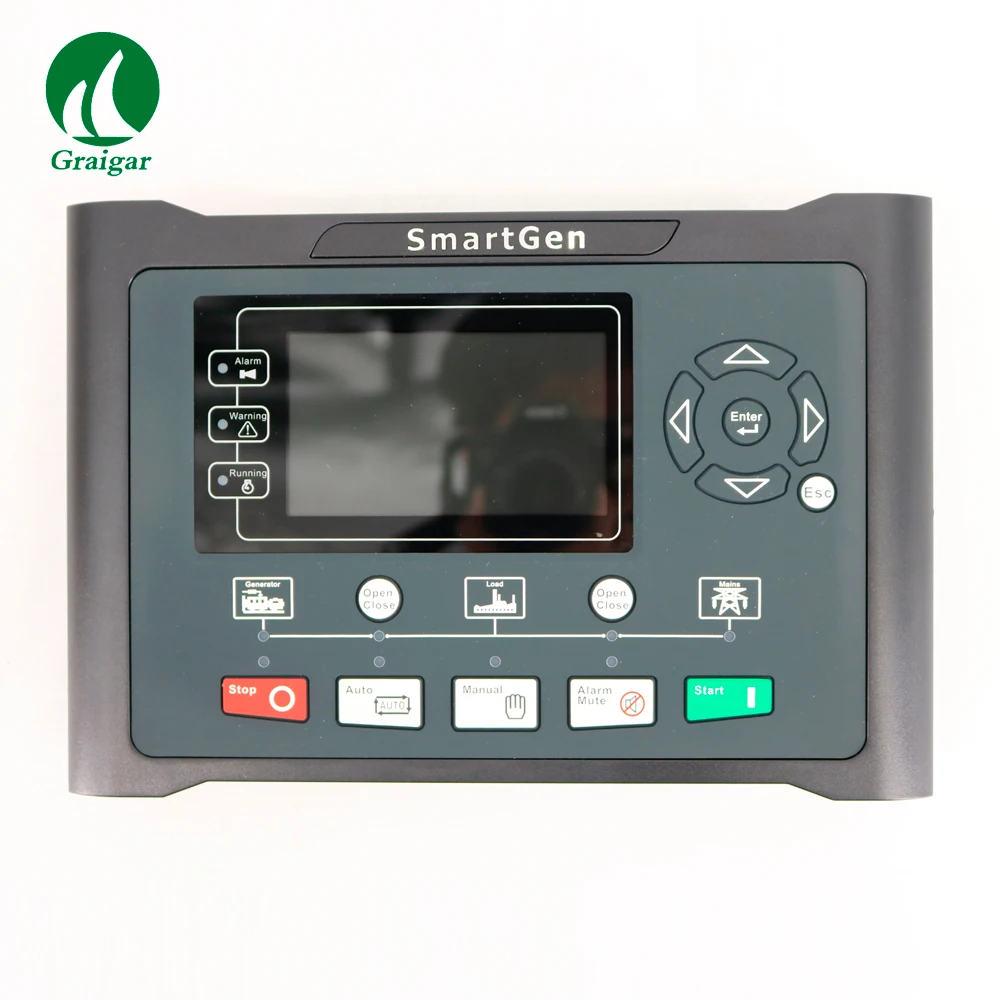

480x272 LCD с подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), который может быть выбран на сайте, что делает ввод в эксплуатацию удобным для персонала завода;

Улучшенная износостойкость ЖК-дисплея и устойчивость к царапинам из-за твердого акрила экрана;

Силиконовый чехол Резиновая панель и кнопки для лучшей работы в условиях высокой/низкой температуры;

Коммуникационный порт RS485 обеспечивает дистанционное управление, Дистанционное измерение, удаленную связь через протокол ModBus.

Оснащен портом CANBUS и может взаимодействовать с genset J1939. Вы можете не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и т. д.) машины ECU, но и управлять пуском, sТоп, Повышение скорости и скорость дропа через порт CANBUS.

Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, И 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240V и частота 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частоте сети/GRUErator.

Идеальный сетиРазделениеЗащита: выше/под частотой, над/под напряжением, Роком и векторным сдвигом;

Для генератора, контроллер имеет перенапряжения, перегрузки и частоты, потери фазы, фазовые последовательности неправильной, избыточной и обратной мощности, функции защиты от перегрузки по току;

Параметры синхронизации:Напряжение разницуBМежду генератор и основы,Разности частотBМежду генератор и основы,Разность фазBМежду генератор и основы;

Несколько режимов работы в автоматическом состоянии: AMF (автоматический сбой сети), режим острова, фиксированная мощность, режим пиковой резки и режим захвата нагрузки;

Функция включения и выключения пандуса;

3 фиксированных датчика (температура, давление масла и уровень жидкости);

2 настраиваемых датчика можно установить в качестве датчика температуры, давления масла Датчик к постоянному току или топливным уровня Датчик;

Больше видов кривых температуры, давления масла, уровня топлива может быть использован непосредственно, и пользователи могут определить кривые датчика самостоятельно;

Точность измерения и отображения параметров двигателя,

Управление и рRotection: Автоматический запуск/остановкаДизельное топливоGenset, ATS (автоматический переключатель передачи) контроль с идеальной индикацией неисправности и функцией защиты;

Все выходные порты имеют релейный выход;

Настройка параметров: параметры могут быть изменены и сохранены во внутренней памяти EEPROM и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью ПК через порты USB или RS485;

Несколько условий отключения кривошипа (датчик скорости, давление масла, частота генератора) являются дополнительными;

Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для разного запускаIngНапряжение батареи окружающей среды;

Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет);

Накопительное общее время работы и общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по своему желанию.

Может управлять нагревателем двигателя, охладителем и топливным насосом.

С функция технического обслуживания. Действия (предупреждение, отключение и остановка, отключение) могут быть установлены во время технического обслуживания;

Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности;

Уровень водонепроницаемости IP55 может быть достигнут с помощью резиновой кольцевой прокладки между корпусом и панелью управления.

Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры;

Модульная конструкция, антипламенный абс пластиковый корпус, подключаемый терминал, встроенный монтаж,Компактная конструкция с простой установкой;
