3 шт. 3.5A TB6560 одной оси ЧПУ Драйвер шагового двигателя 16 Microstep & 5 коммутационная

3 шт. 3.5A TB6560 одной оси ЧПУ Драйвер шагового двигателя 16 Microstep & 5 коммутационная

Примечание:

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей, ..

Кроме того,Бразилия ИАргентина Клиент, пожалуйста, оставьте свойCPFИлиCUITНомер после оплаты!

Русский Клиент должен указать полное имя или повлиять на время доставки.

Спасибо за помощь!

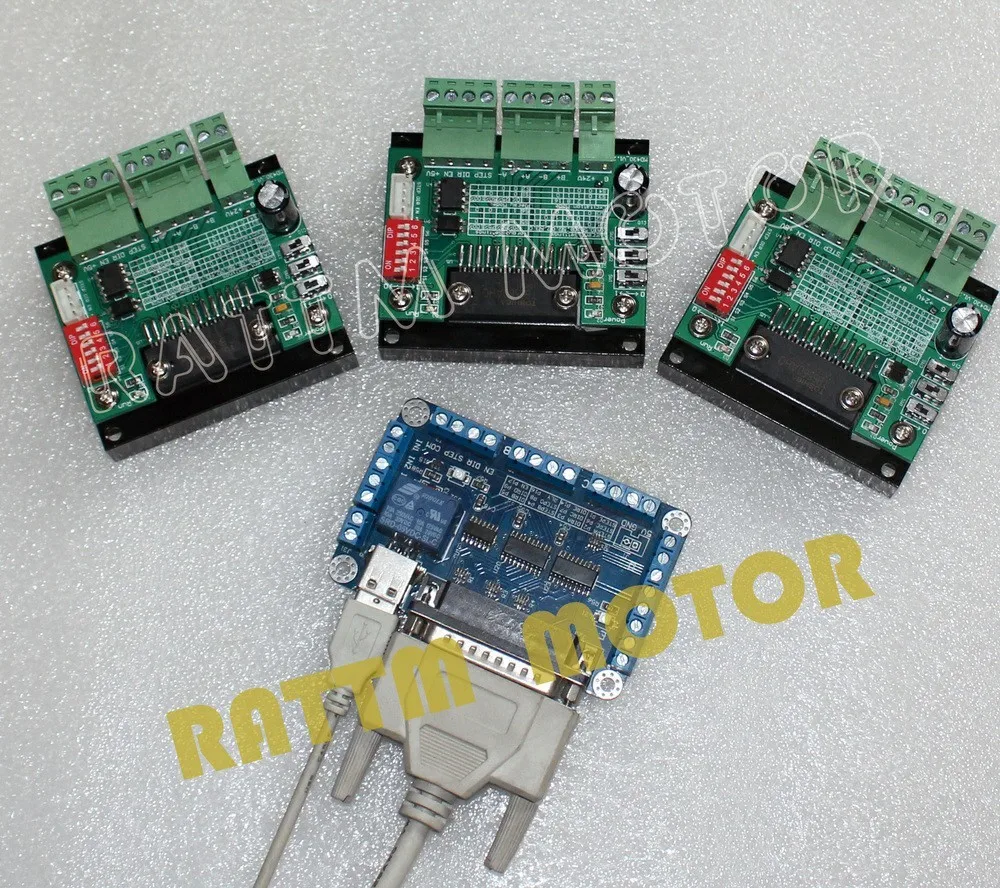

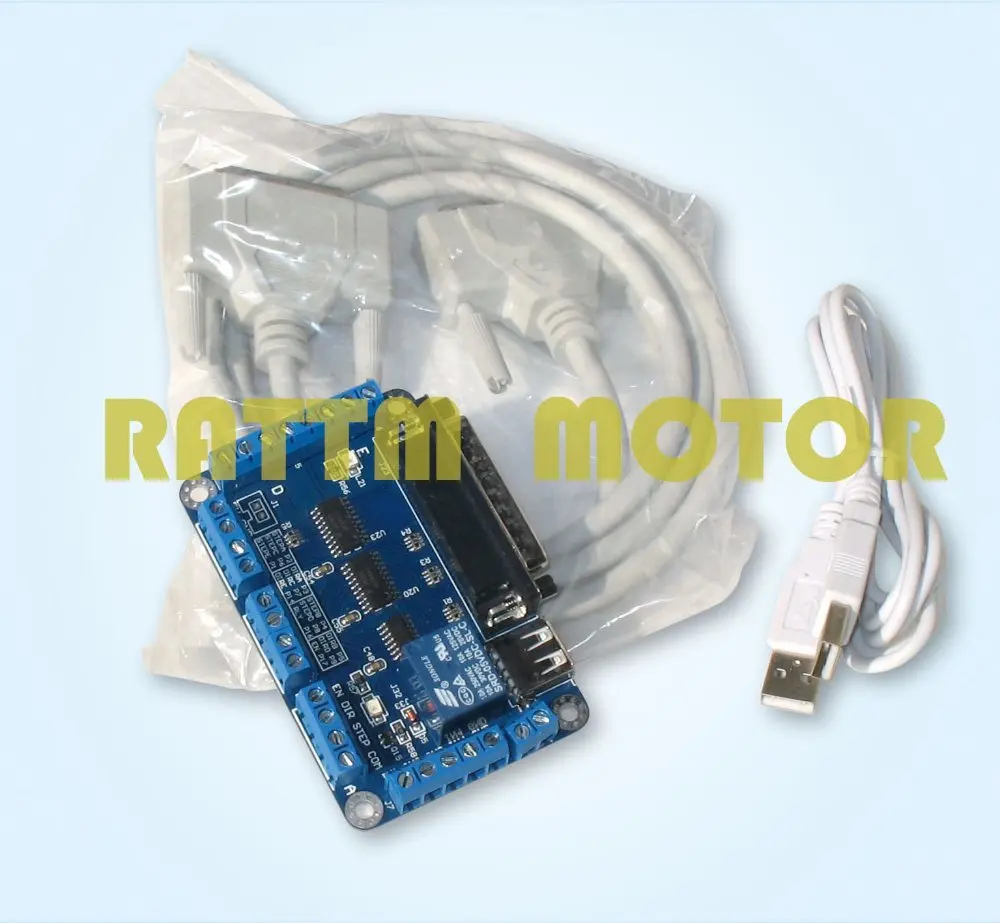

Посылка включает:

· 3x1 Драйвер шагового двигателя AxisTB6560 MD430

· 1 х 5 осевая Интерфейс коммутационная плата V5 типа

· Параллельный кабель-1 шт.

· 1 usb-кабель

· Руководство пользователя на английском языке будет отправлено почтой.

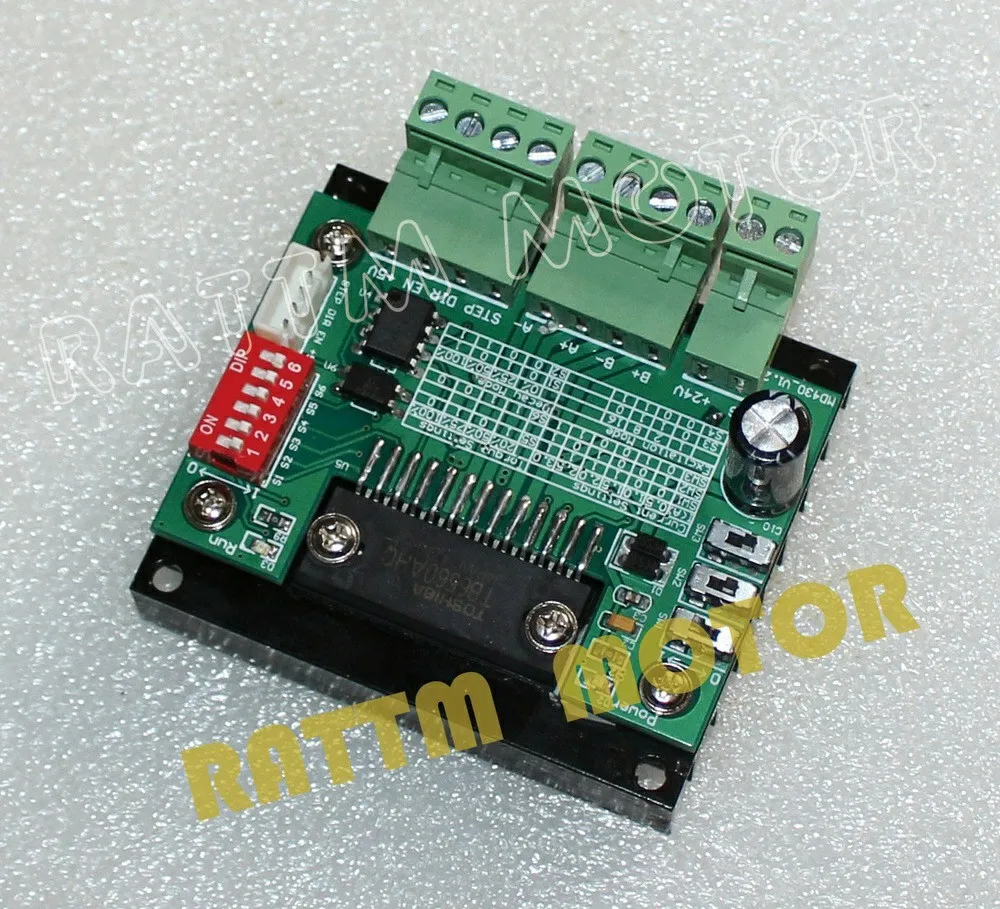

 TB6560 MD430 низкий уровень шума драйвера шагового двигателя

1. Введение

MD430-это компактный одноосевой биполярный драйвер 3.0A/фазный шаговый двигатель с шаговыми и направленными входами, настраиваемый пошаговый режим DIP switch (полный, половинный, восемнадцатый и шестнадцатый-S3/S4), крутящий момент (100%, 75%, 50%, 20%-S5/S6) , рабочий ток (0-3A-SW1/SW2/SW3) и режим распада (0%, 25%, 50% и 100%).

2. Особенности

1) одноступенчатый двигатель для синусоидального микрошагового управления шаговыми двигателями

2) включение в индикацию светодиода

3) 3Amps-34Volts (напряжение питания: 12-34DC)

4) полный шаг, половина шага, восемь шагов и шестнадцатый шаг (выбор с переключателями)

5) крутящий момент (100%, 75%,50%, 20%)

6) рабочий ток (0-3A выбор с SW1/SW2/SW3)

7) можно использовать 4 провода, 6 проводов, 8 шаговых моторов

8) двухфазный биполярный драйвер

9) Легкая проводка со стандартными винтовыми клеммами

10) повышенная частота до 100 кГц

11) предохранение от предохранителя на рельсе электропитания (защищает доску, но также ваш источник питания и мотор)

3. Области применения

Подходит для всех видов оборудования и аппаратов для автоматизации малого и среднего размера, например, лазерных станков, лазерной гравировки и резки, лазерной гравировки на недрах, лазерной ручной резки, (неметаллических материалов) лазерной маркировочной машины, лазерная гравировальная машина и светочувствительное уплотнение.

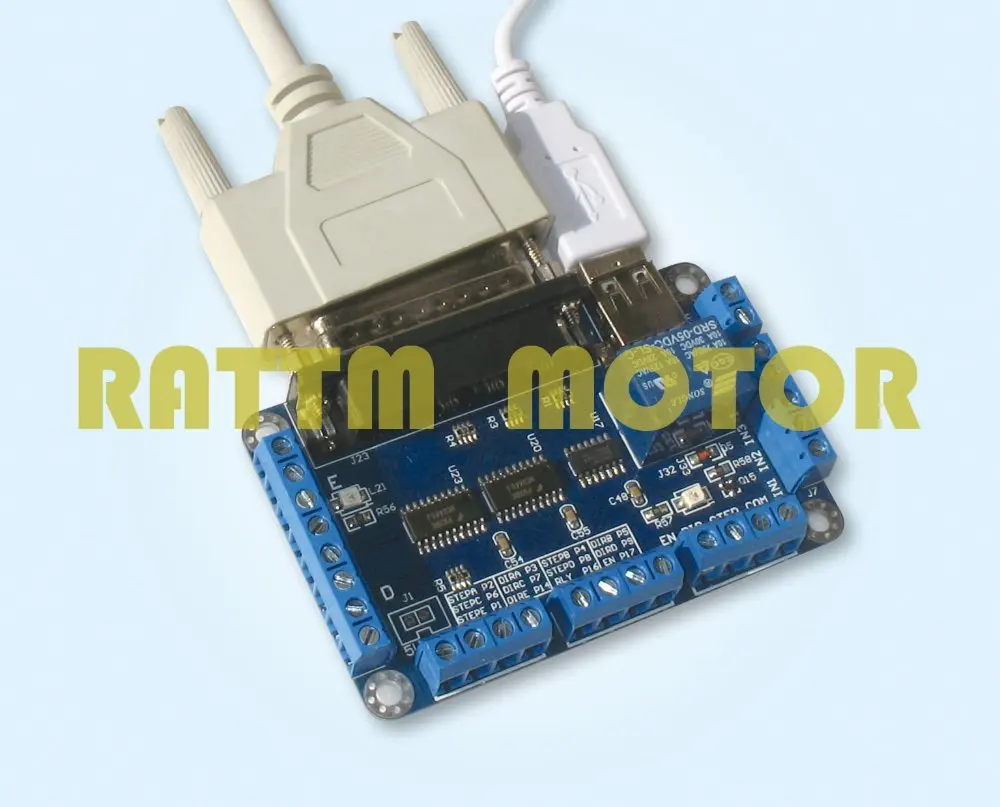

5 оси ЧПУ коммутационная плата платы адаптера V5 типа

Описание:

· В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт.

· Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

· Это с релейным портом для сжатия шпинделя с ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размеры: 9x5.7cm

25-pin параллельный порт управления определяется следующим образом:

DB25 контрольный штифт (штифт)

Штырь платы привода

Комментарий

1

Шаг

B (Пятая ось) импульсный сигнал

2

STEPX

X (Первая ось) импульсный сигнал

3

DIRX

X (Первая ось) направление сигнала

4

Степи

Y(Secondaxis) импульсный сигнал

5

DIRY

Y (Вторая ось) направление сигнала

6

Шаг

Z (третья ось) импульсный сигнал

7

Дирз

Z (третья ось) направление сигнала

8

Степа

A (Четвертая ось) импульсный сигнал

9

Дира

А (четвёртая ось) направление сигнала

10

Лимит-1

Ограничительный входной интерфейс 1

11

Лимит-2

Ограничительный входной интерфейс 2

12

Лимит-3

Ограничительный входной интерфейс 3

13

Лимит-4

Ограничительный входной интерфейс 4

14

Дирб

B (Пятая ось) направление сигнала

15

Свободный

16

RLY

Реле управления

17

EN

Включение всех осей

18-25

GND

GND

Примечание: Эта 5 осевая секционная плата может быть соединена со многими типами драйверов в качестве набора контроллеров для ЧПУ 3/4/5 осей, пожалуйста, если вы заинтересованы, пожалуйста, свяжитесь с нами!
