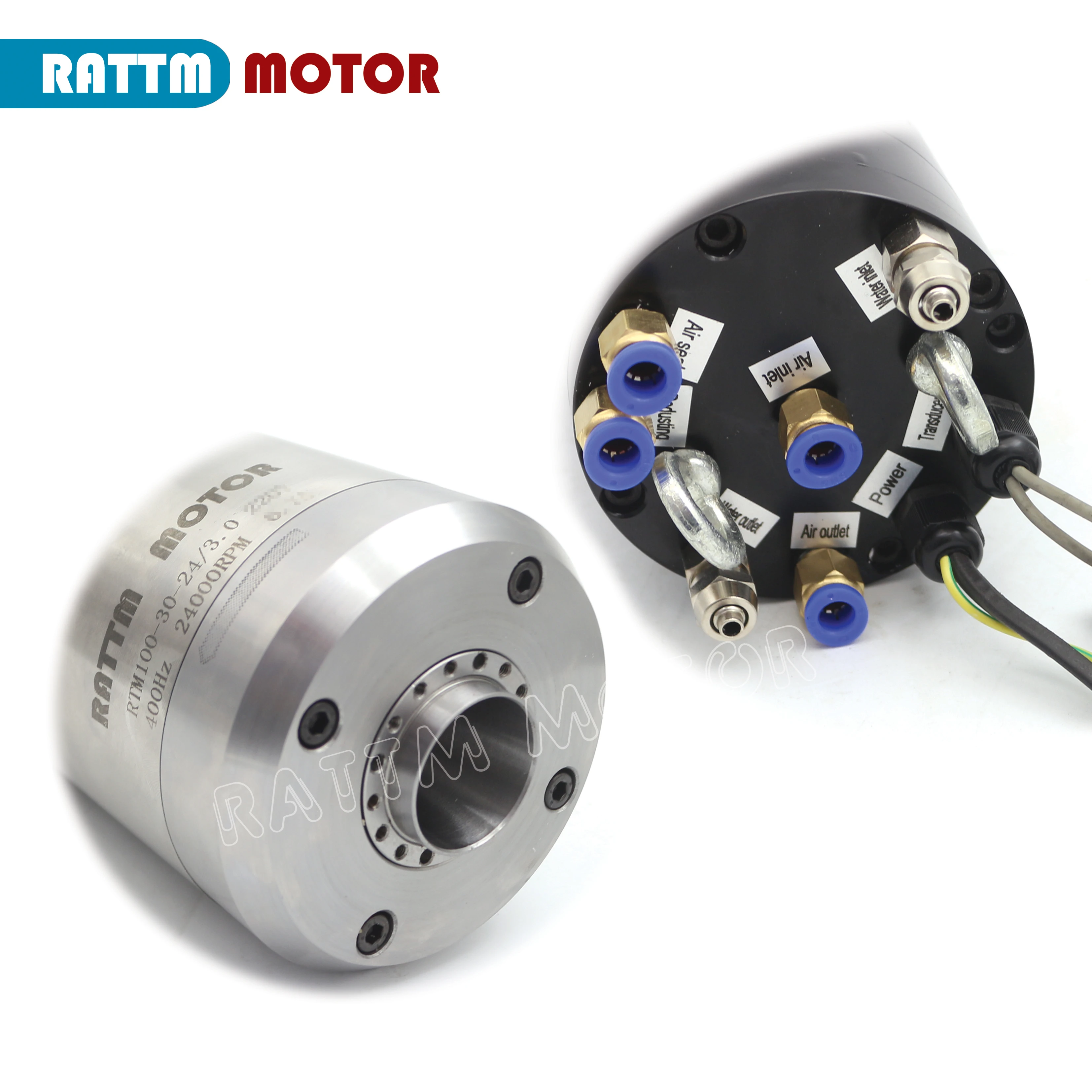

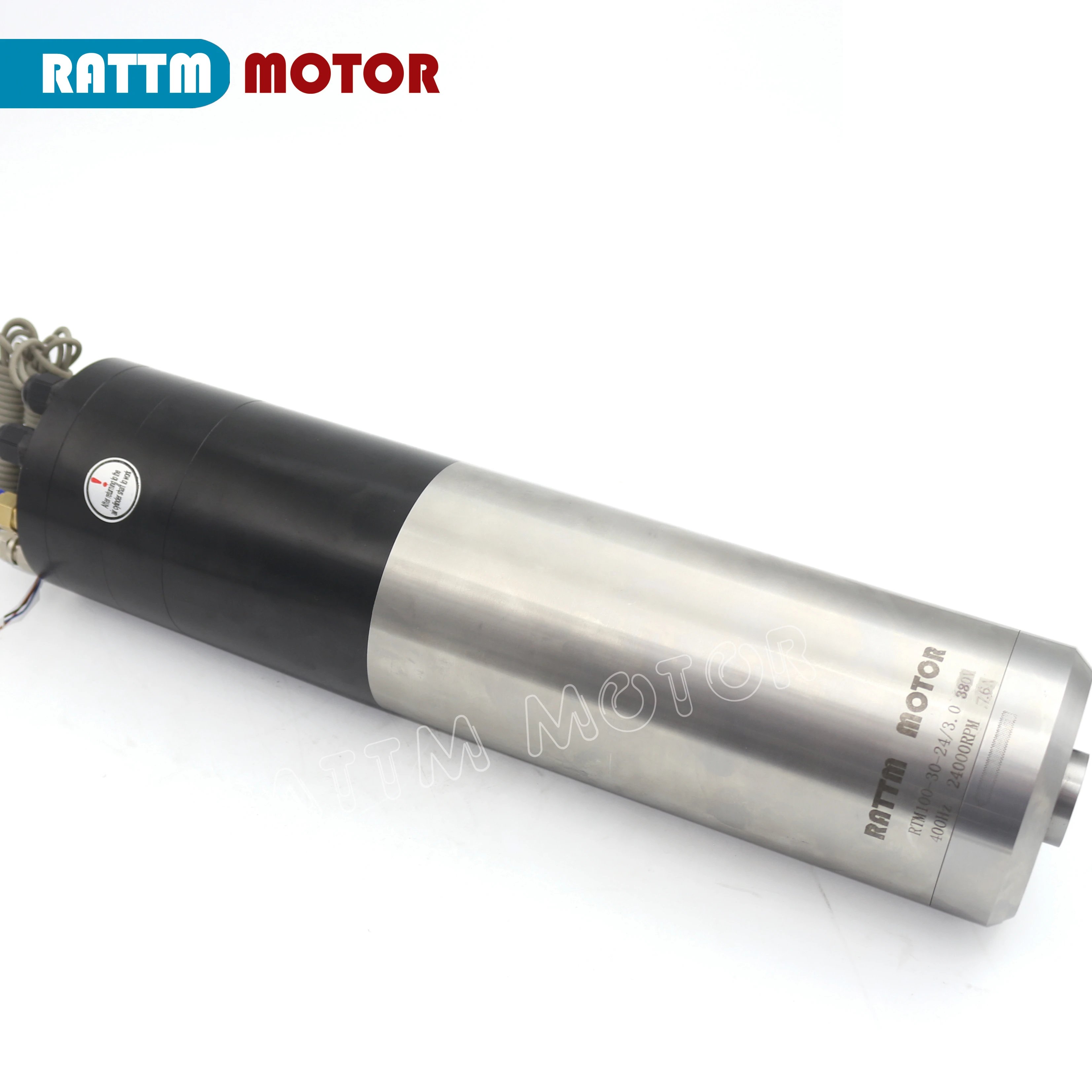

3KW BT30 УВД ЧПУ шпиндель с водным охлаждением Автоматическая смена инструмента

3KW BT30 УВД ЧПУ шпиндель с водным охлаждением Автоматическая смена инструмента

Примечание:

Спасибо за помощь!

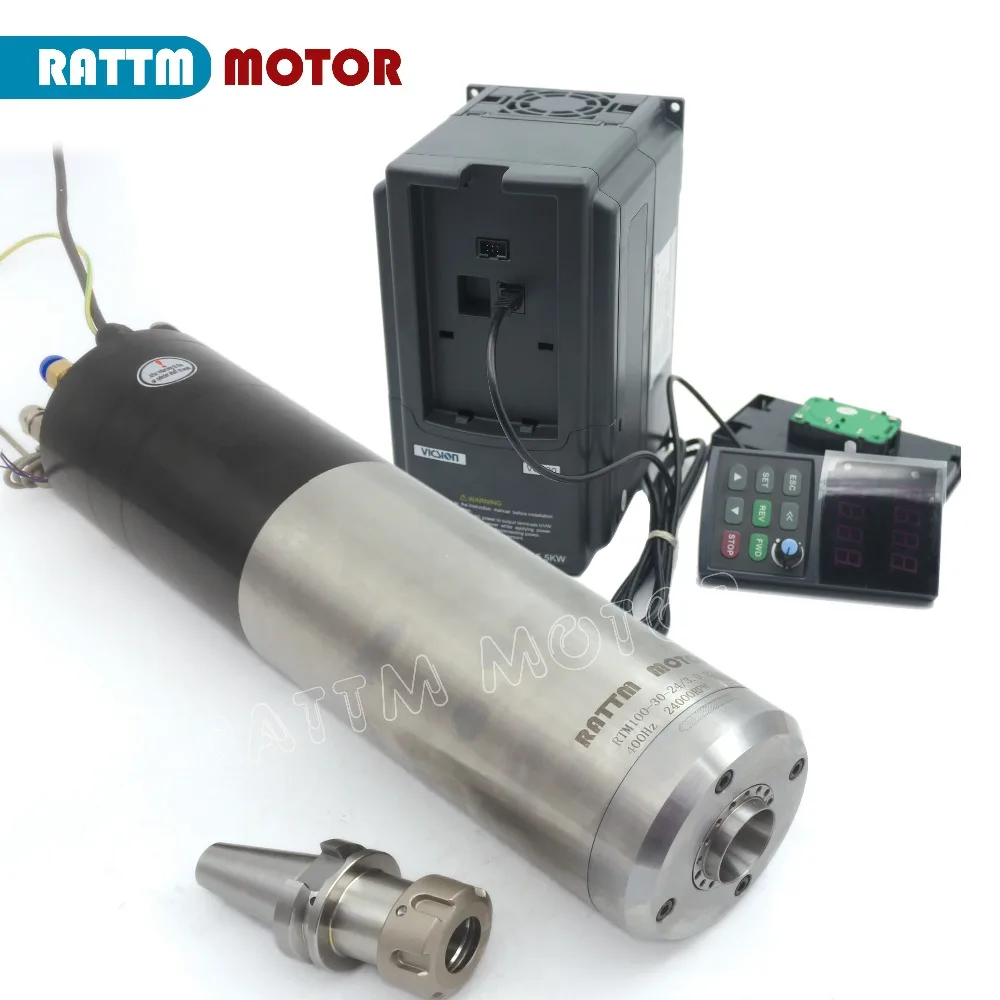

Посылка включает:

1x3 кВт ATC шпиндель с водяным охлаждением380V 7.6A BT30 24000rpm 100 мм диаметр 3 фазы

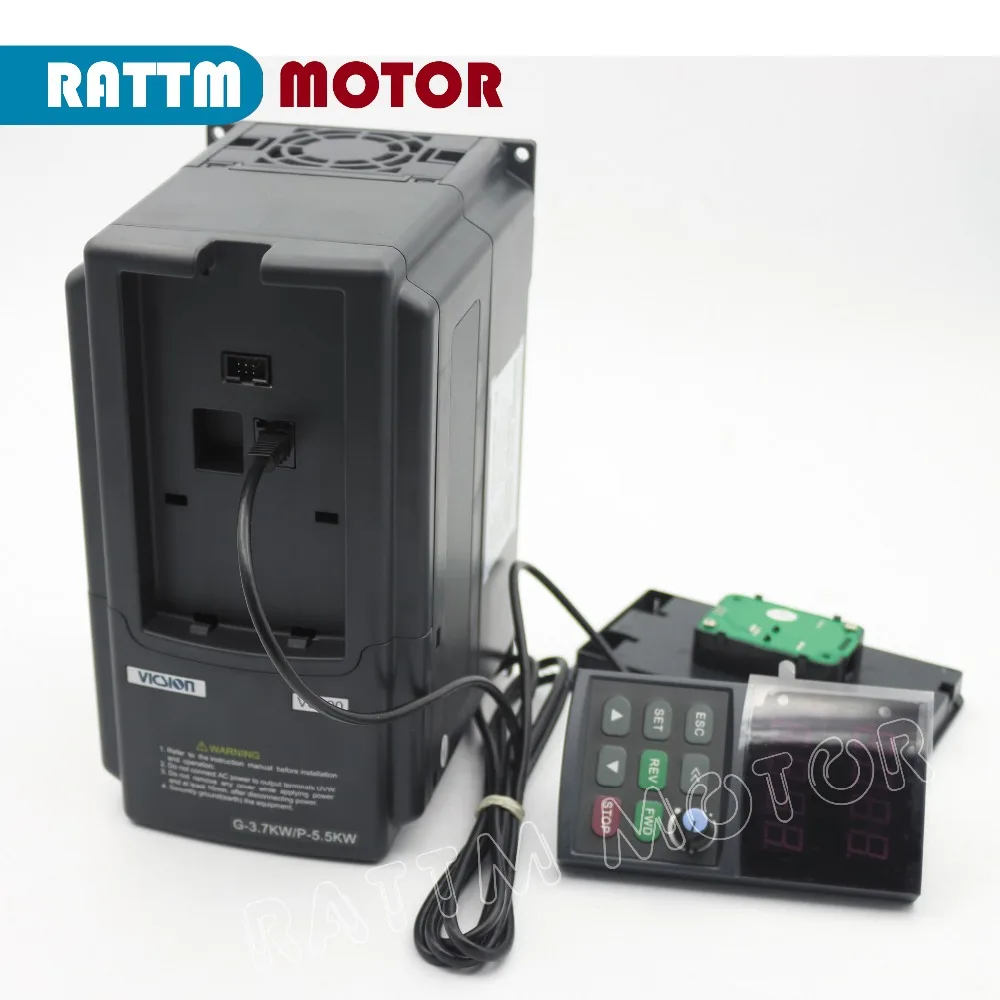

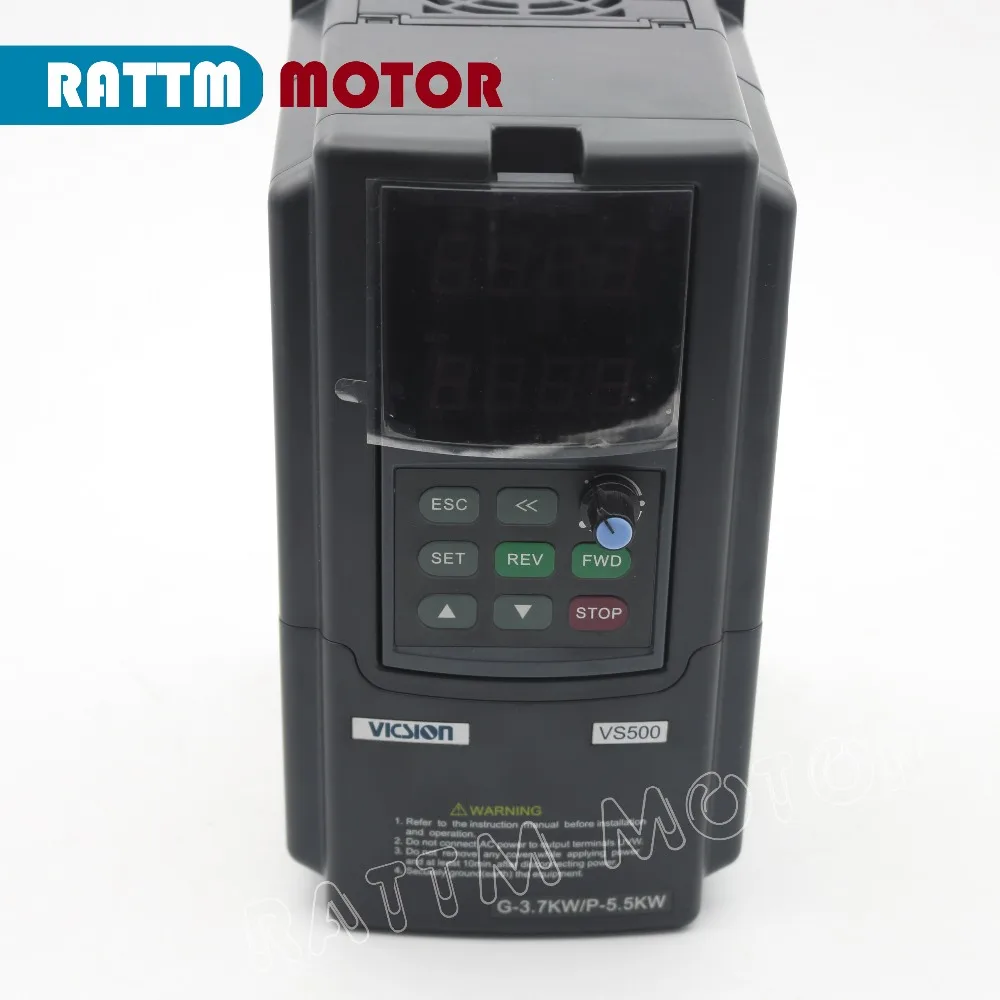

1x3,7 кВт SUNFAR инвертор бренда 380V(3-х фазный вход и 3 фазы выход)

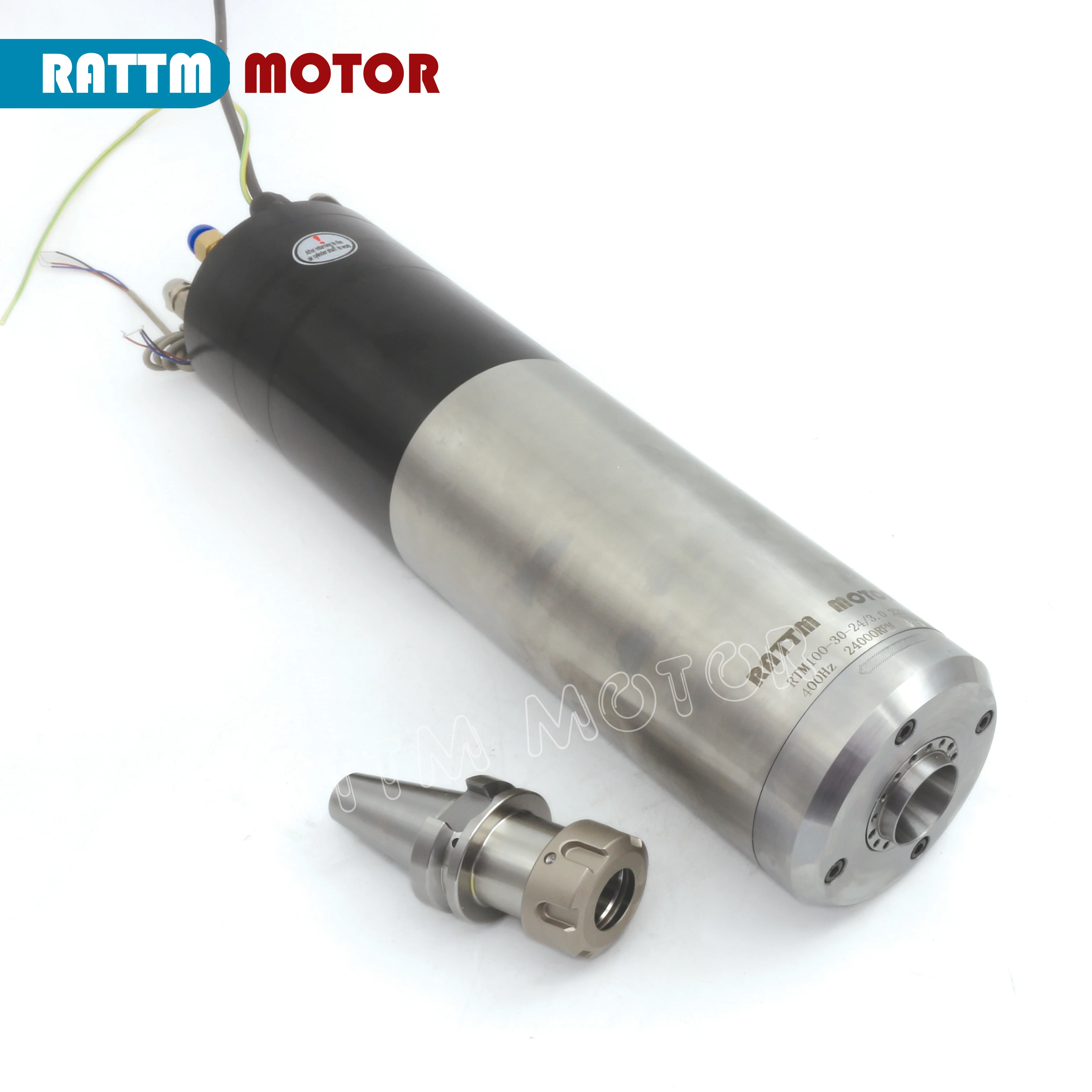

1x BT30-ER25 держатель для инструментов(По умолчанию отправляется патрон ER25) Если вам нужен другой тип, пожалуйста, отправьте мне сообщение, мы можем предоставить ER20/ER25/ER32ПатронДержатель

Обзор продукта

1. Этот шпиндель встроен в двигатель шпинделя, встроенный в три асинхронных двигателя, с помощью инверторного управления. Поскольку шпиндель имеет компактную структуру, высокую мощность, большой крутящий момент, небольшую вибрацию, малошумные характеристики, поэтому он может достигать высокой скорости, высокой резки, высокой точности и высокой стабильности.

2. Подшипник шпинделя использует смазанный смазкой угловой для контакта подшипников, может быть достигнуто пожизненное смазывание в течение срока службы.

3. Шпиндель использует принудительный режим охлаждения для охлаждения двигателя, передних и задних подшипников. Поток охлаждающей жидкости через разумное расположение цикла водотока корпуса шпинделя, таким образом, может принять тепло, генерируемое скоростью вращения шпинделя, для достижения теплового равновесия, пусть температура шпинделя в пределах определенного постоянного значения. Эффект внешнего охлаждающего устройства: поддержание постоянной температуры охлаждающей жидкости.

4. Встроенный шпиндель PTC 140 Температурный датчик (Технические параметры видны в других секциях этой спецификации), вы можете прочитать его в любое время, если вам нужно защитить температуру двигателя.

5. Методы зажима инструмента: это встроенное устройство автоматического изменения инструмента шпинделя, форма хвостовика BT30.

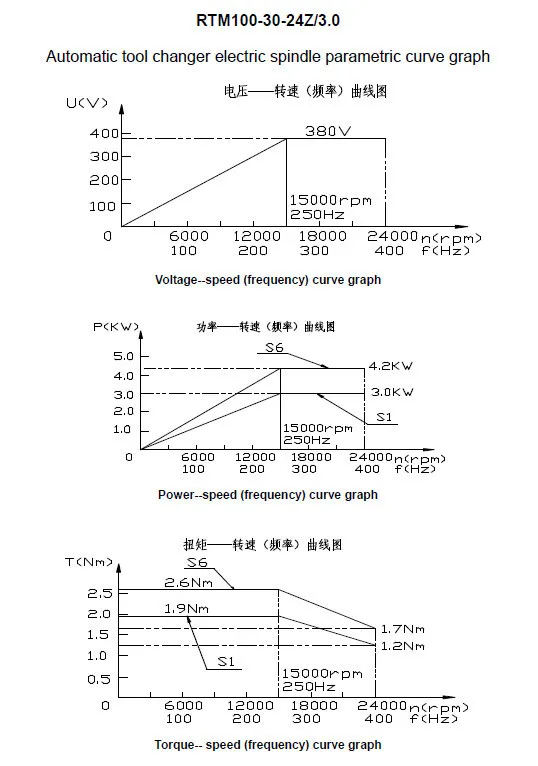

Автоматический сменный инструмент Электрический шпиндель технические параметры

Модель шпинделя

RTM100-30-24Z/3,0

Напряжение

380V

Электрический ток

7.6A

Номинальная скорость

15000 об/мин

Максимальная скорость

24000 об/мин

Номинальная частота

250 Гц

Максимальная частота

400 Гц

Номинальный крутящий момент

1,9 нм

Пиковый крутящий момент

2,6 нм

Номинальная мощность

3.0KW

Пиковая мощность

4,2 кВт

Уровень двигателя

Уровень 2

Технические параметры:

Нет.

Проект

Стандарт

1

Шпиндель дуя пыли/уплотнения давления газа (МПа)

0,2-0,25

2

Газовое уплотнение шпинделя поток газа

(Л/мин)

65 ± 10 (при работе)

3

Давление охлаждающей воды (МПа)

≥ 0,25

4

Поток охлаждающей воды (л/мин)

≥ 2,5

5

Температура охлаждающей воды (градус)

24-28

6

Шпиндель импульса статического состояния (& micro;m)

≤ 3

7

Вибрация шпинделя (мм/с)

≤ 0,8

8

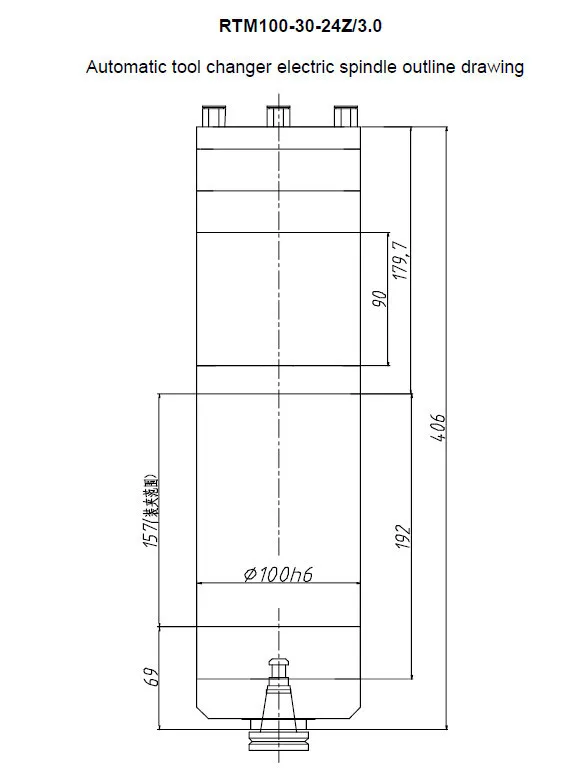

Диаметр шпинделя (мм)

Диаметр 100 (0/-0,022)

9

Испытание на давление обмотки двигателя (V/M)

1500 В/1 минуту Выдерживает испытание напряжения

10

Интерфейс инструмента

BT30

11

Характеристики инвертора

3.7KW (380V)

12

Фитинг

Для литья, алюминия, стекла и т. д. и другой обработки

Объяснение установки шпинделя

1. Описание циркуляционной системы охлаждения

Система должна гарантировать, что температура охлаждающей воды шпинделя подачи составляет 24-28 градусов. Обычно устанавливайте переключатель потока в обратной трубе системы охлаждения, чтобы обеспечить подачу охлаждающей воды шпинделя. Требования к охлаждающей воде: мы рекомендуем использовать дистиллированную воду, в то время как рекомендуется Feinuokesi (Fenix) защитный агент F1 (с использованием шкалы 1: 200), температура охлаждающей жидкости составляет 26 градусов ± 2 градусов, вход, температура выходной трубы не может превышать 5 градусов. Допускается до тех пор, пока другой Мониторинг может обеспечить более полное охлаждение шпинделя.

2. Контроль герметизации воздуха

Чтобы предотвратить попадание воды или примесей во внутренний шпиндель, шпиндель будет иметь газовое уплотнительное устройство, газовое уплотнительное устройство должно быть начато с машины одновременно. И нужно пройти многоступенчатую фильтрацию.

3. Требования к качеству сжатого газа

Требования к качеству газа, который используется в газовых уплотнениях:
С высоким содержанием масла по уровню поверхности: <0,01 мг/м & sup;3;
Твердые частицы: <5 & micro; m
Давление капли росы; Пользующийся широкой популярностью среди по уровню поверхности: <7,5 градусов (0.7MPa)

4. Инструкции по запуску программы

Только все мониторинг не выдал сбоев рабочих сигналов, в то же время, все устройства безопасности были установлены и работают должным образом, а затем позволяют начать шпиндель.
Примечание: новый или шпиндель, который не используется в течение длительного времени, должен работать медленно. Во-первых, запуск шпинделя в течение получаса на 25% от максимальной скорости, затем увеличение до 50% от максимальной скорости, чтобы пробежать 15 минут, наконец, увеличить до максимальной скорости. Необходимо проверить температуру шпинделя во время всего процесса, Шпиндель будет горячим, но не горячим, если шпиндель становится горячим, пожалуйста, прекратите работу и свяжитесь с нашим отделом обслуживания клиентов.


ПОткрывается в арендуВПосылка и проверьте, есть ли какие-либо повреждения перед подпиской, если есть некоторые dАмаги , Пожалуйста, не подписывайте и не связывайтесь с нами НемедленноДоставка

2.) Инвертор бренда SUNFAR мощностью 3,7 кВт380V зарядное устройство с 380V Выход
