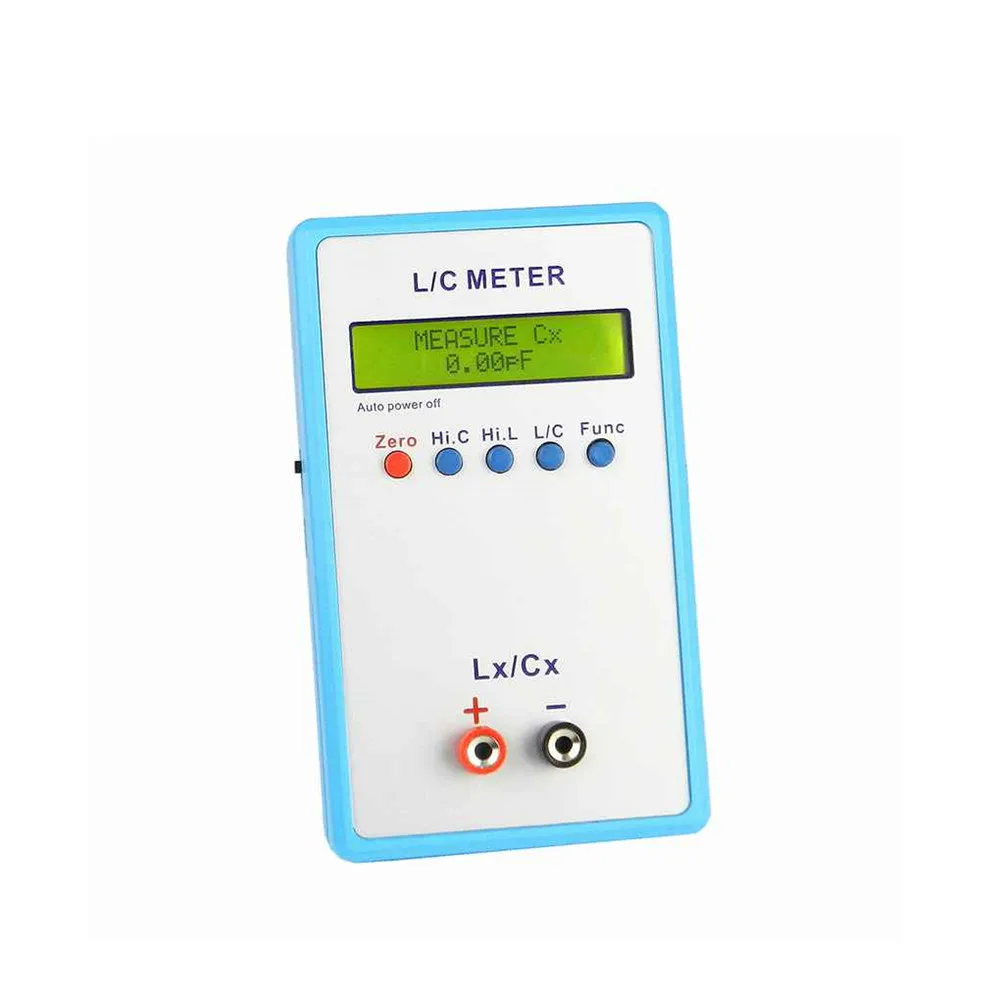

LC200A ручной L/C катушка индуктивности Измеритель Емкости цифровой мост LCR

LC200A ручной L/C катушка индуктивности Измеритель Емкости цифровой мост LCR

Информация о продукте:

В электронном проектировании инженеры часто должны измерять индуктивность и емкость, индуктивность и измеритель емкости по высокой цене на рынке, а также измерение небольших индукторов и конденсаторов, инструмент основан на принцип LC резонанса, добавляя высокоскоростной микроконтроллер для вычисления точных измерений, 1uH может измерять небольшую емкость и индуктивность менее 1 пФ, самой большой особенностью прибора, и особенно подходит для производства трансформаторов питания микроволновой печи, индуктивности измерений.

Технические индикаторы и функциональные характеристики:

Четыре режима измерений (Модуль LC):

1. ..... C. Емкость (0.01pf-10 мкФ).

2. ..... Режим L. Индуктивность (0.001uh-100mh).

3. Режим hl... Большая индуктивность (0,001 mH-100 ч)

4. Режим hc... Большая емкость (1uf-100mf)

Все кабины являются автоматическим диапазоном, просты в использовании. Таким образом, LC200-A с точки зрения диапазона измерения и точности измерения может заменить любой из индуктивности и измерительных приборов емкости на рынке, параметры производительности цифровой мост, является экономически эффективным инструментом.

Структура Описание:

В целом изображения. При использовании можно использовать кабель micro USB для подключения к компьютеру USB Электрический тестер, если у пользователя есть usb-разъем или 5 в постоянного тока, адаптер питания непосредственно к прибору также может быть питание от зарядного устройства мобильного телефона. Специальное примечание: если вы используете адаптер постоянного тока, убедитесь, что отверстие для полюса, периферийное отрицательное, в то время как мини-usb порт, состояние ошибки полярности происходит.

Структура:

Кнопка, всего пять, кнопка «сброс» 0 «HC», большая емкость, индуктивность, выберите «HL» вариант, «Кредит» и черная Расширенная функциональная кнопка. Опция HC, HL и L/C самоблокируется, пресс-релиз 1,0, X представляет любую функцию, как показано ниже:

Применение:

1. Usb-соединение для питания и тестер.

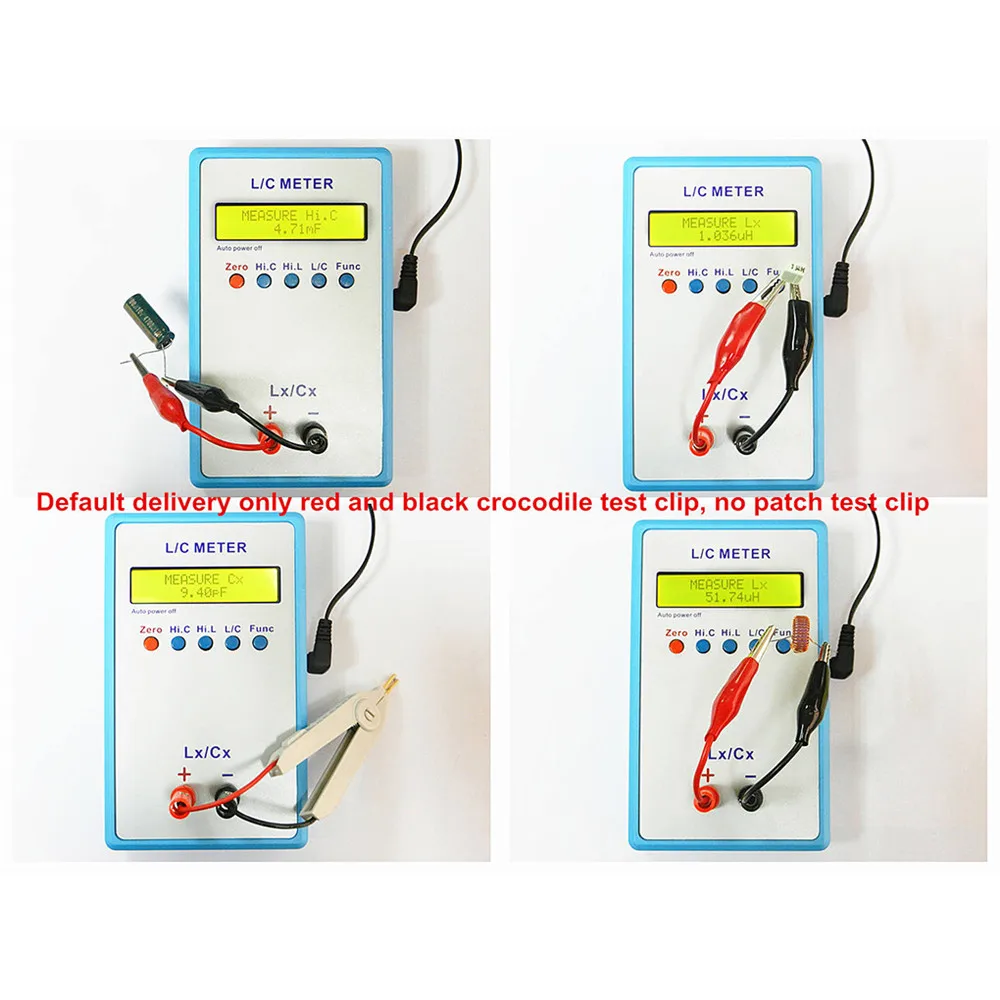

2. Выберите режим тестового элемента в соответствии с выбранной измерительной индуктивностью LX, емкостью CX, индуктивной или емкостной, HC HL, при измерении состояния терминала открытым, виден на экране:

Измерение индуктивности 0.000uh LX:

Емкостный дисплей: измерение CX 0.00pf

Результаты показывают, что: большое измерение индуктивности HL 0.000mh

Измерения большой емкости: HL 0,00 мкФ

3. Из-за различных методов измерения HC файл, сначала описанный как LX, CX и HL три режима работы:

В трех моделях требования к измерениям для нулевой регулировки. В зависимости от индуктивности и методов емкости.

В режиме открытия Терминала CX нажмите кнопку «сброс», экран отображает настройки. .. Ок. "после запуска экран отображает" шкалу времени "0.00pf; Корпус моделей HL и LX, короткого замыкания терминала, в соответствии с кнопкой" Сброс ", экран отображает" настройки. .. Хорошо, "запуск, экран должен отображать" 0.000mh "и" 0.000uh ", дисплей open-end" вне диапазона! ". Затем вы можете подключить тестер индуктивности.

При отображении результатов измерений нажмите на функциональные клавиши черного цвета, будет отображаться тестовый ток частоты.

4. в файл HC убедитесь, что измерить конденсатор полностью разряжен, затем отрицательный тестовый конденсатор, красный и черный тестовый клип конденсатор анод, отображение результатов теста можно считывать, обратите внимание, что основная часть измерений (более 10 МФ), время испытания может быть более одной секунды, Длиннее 100mf измерение емкости, результаты около 7-8 секунд до.

Примечание:

1. Измерения режима HC электролитический конденсатор, обратите внимание, что Полярность Отрицательная, красная и черная.

2. 0 если измерения отображены, иногда нужно нулевое, это может быть отрицательное отклонение, но не показывает большой отрицательный.

3. Проводите проверку времени, нажав кнопку нулевого конечного элемента, это действие будет привести к неправильному воздействию.

4. Не Тестируйте разрядку конденсатора, или они могут привести к повреждению таблицы.

5. Используя модуль адаптера питания 5 В, убедитесь, что Полярность Отрицательная, "в противном случае это повредит модуль.
