Электронный акустический хлопок Управление переключатель DIY Kit звук Сенсор
Описание товара

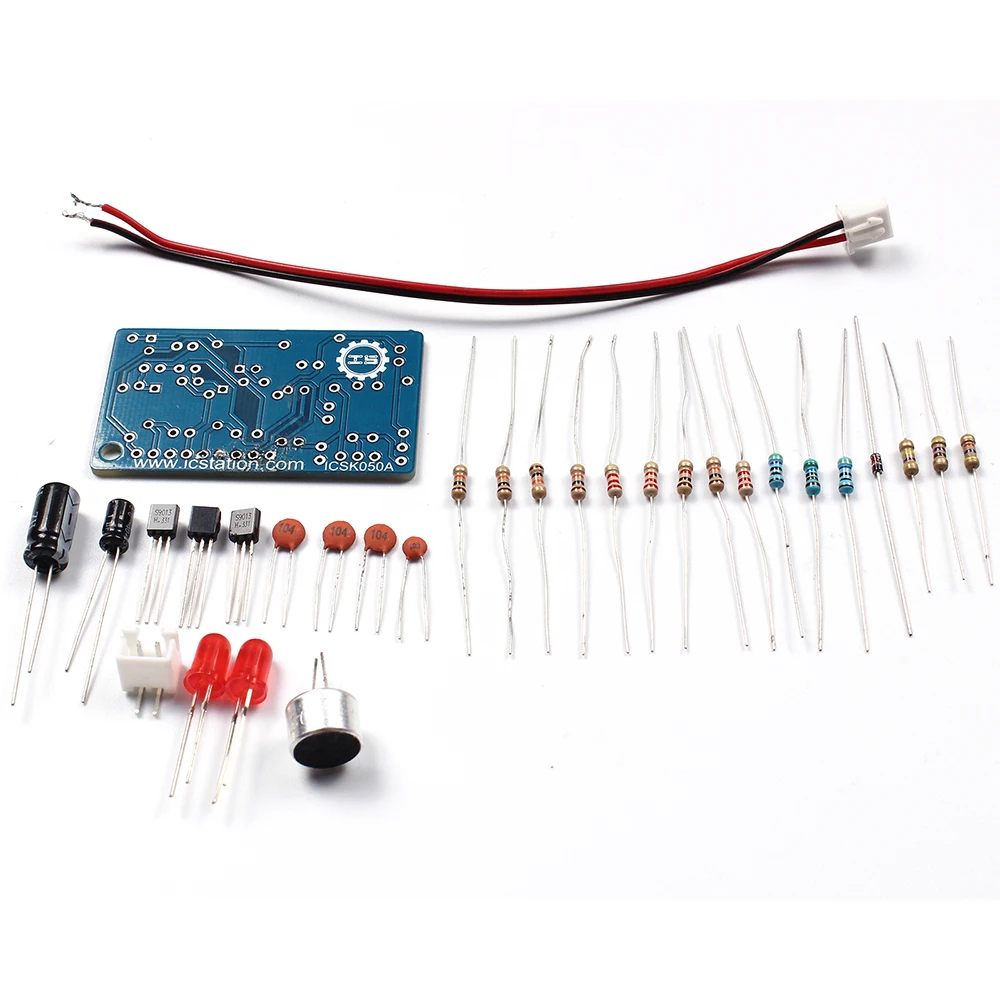

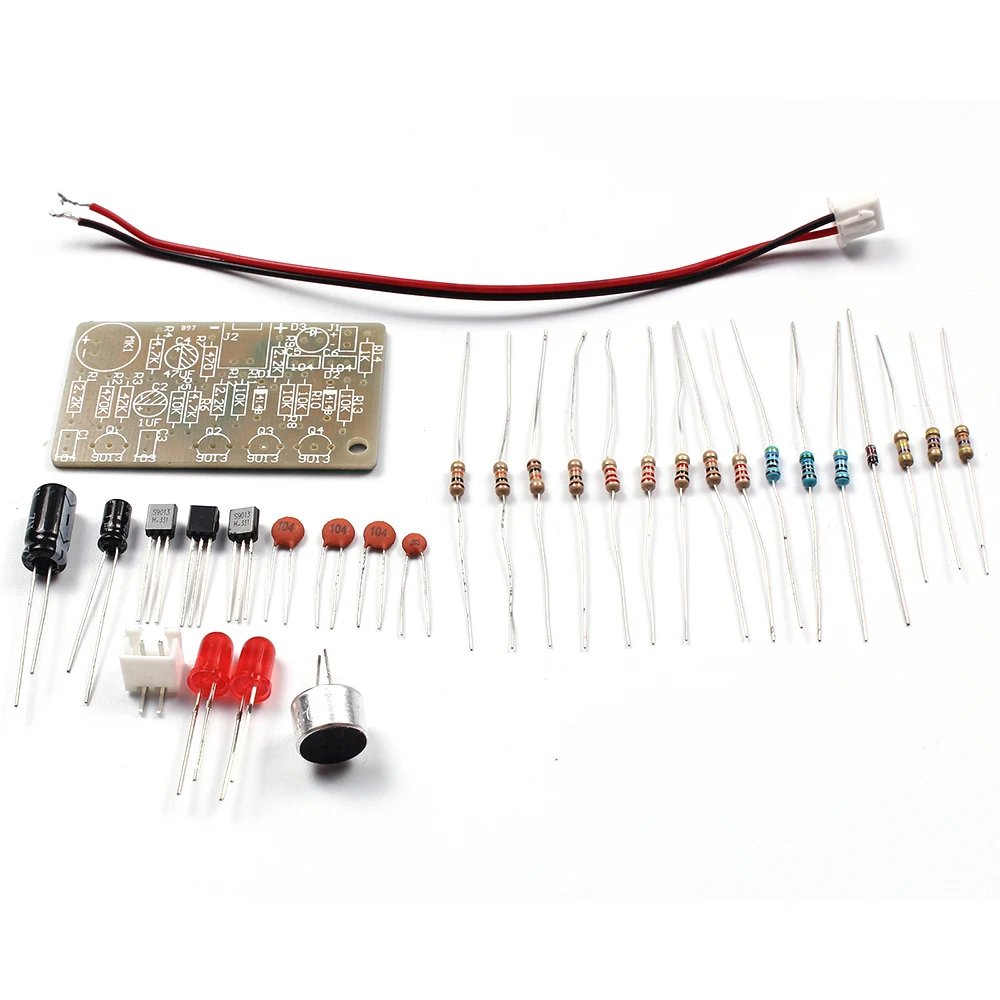

ICSK050A DIY наборы хлопковый набор переключателей звуковой датчик DIY электронное производство
Комплект переключателей хлопковой системы состоит из нескольких резисторов, конденсаторов и усилителей транзисторов. Схема проста, сварка легкая, недорогая и может широко использоваться в голосовом выключателе.
Эта схема в основном с помощью схемы усилителя звука и перекидной цепи.
Q1 и Q2 формируют Дополнительный аудио усилитель, звуковой сигнал, полученный от MK1 C1, соединен с базой Q1, усиление поступает непосредственно от коллектора к базе Q2, коллектор Q2 для получения отрицательной квадратной волны для запуска бистабильной цепи. R1, C1 ограничивает частотную реакцию цепи для диапазона высокой чувствительности около 3 кГц. Когда питание включено, состояние бистабильной цепи выключено Q4, Q3 насыщенный, D3 не блестит. Когда MK1 к выходу управляющего сигнала после двухступенчатого усиления отрицательной квадратной волны, после дифференциальной обработки отрицательным Спайком D1 добавили к базе Q3, цепь быстро перевернута, d3 горит. Когда MK1 снова получил контрольный сигнал, цепь прошла flip, D3 погасил. Плата предназначена для устройств внешнего управления, подключенных к терминалам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам реле катушки, чтобы быть анти и диод)
В этой цепи используется источник питания постоянного тока 5 В, Выключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается весь ток 6 мА.
VCC:Подключите блок питания 5 В положительный (в соответствии с напряжением реле)
GND:Подключите 5 в источник питания отрицательный В:Релейный модуль триггера сигнала (низкий уровень активности) Высокое и низкое значение: Триггер высокого уровня относится к стороне VCC положительного напряжения и стороне триггера Когда сторона триггера имеет положительное напряжение или достигает триггерного напряжения, реле всасывается. Низкоуровневый триггер относится к использованию GnD стороны отрицательного напряжения и триггерной стороны триггера Когда пусковая сторона OV напряжение или напряжение низко для запуска, реле вытягивается.
1. Характеристики
Рабочее напряжение: 4,5 ~ 5В

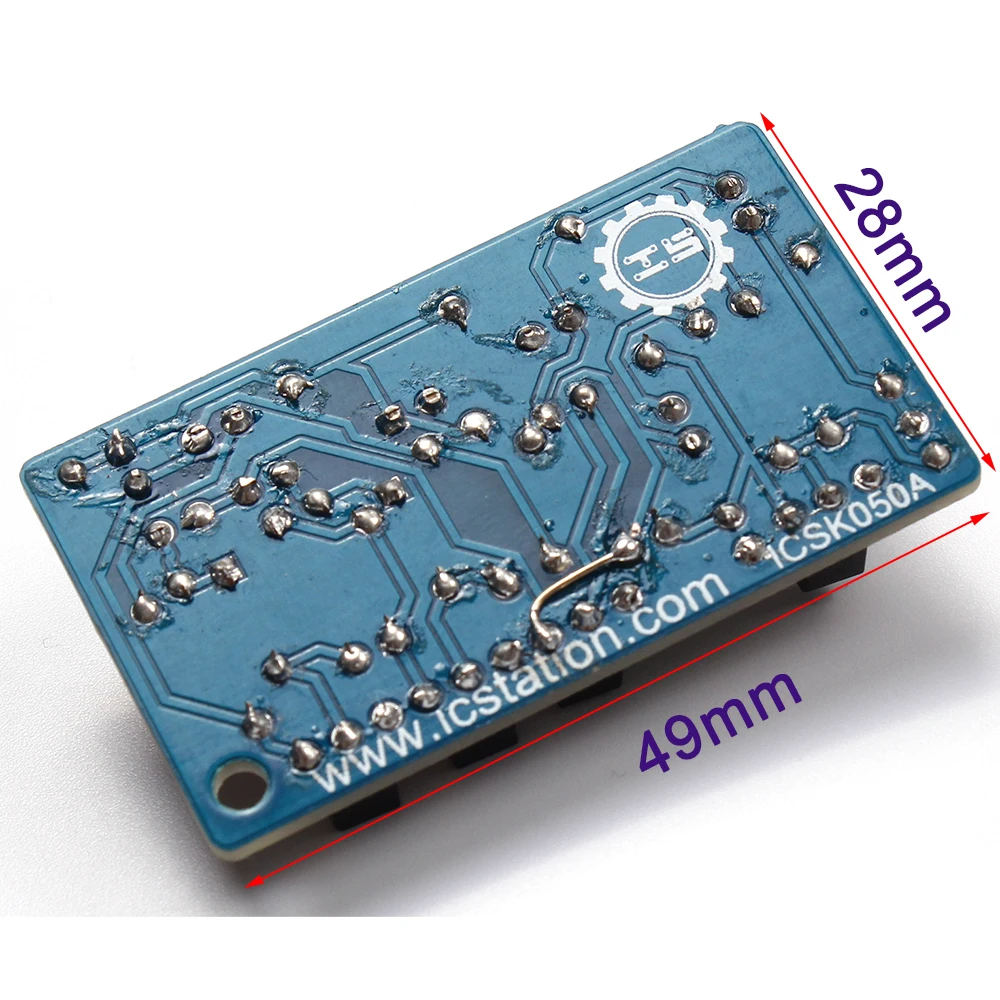

Размер печатной платы: 28*49 мм
2. Теория цепи
Эта схема в основном собрана с помощью схемы усилителя звука и перекидной цепи.
Q1 и Q2 формируют Дополнительный аудио усилитель, звуковой сигнал, полученный от MK1 C1, соединен с базой Q1, усиление поступает непосредственно от коллектора к базе Q2, коллектор Q2 для получения отрицательной квадратной волны для запуска бистабильной цепи. R1, C1 ограничивает частотную реакцию цепи для диапазона высокой чувствительности около 3 кГц. Когда питание включено, состояние бистабильной цепи выключено Q4, Q3 насыщенный, D3 не блестит. Когда MK1 к выходу управляющего сигнала после двухступенчатого усиления отрицательной квадратной волны, после дифференциальной обработки отрицательным Спайком D1 добавили к базе Q3, цепь быстро перевернута, d3 горит. Когда MK1 снова получил контрольный сигнал, цепь прошла flip, D3 погасил. Плата предназначена для устройств внешнего управления, подключенных к терминалам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам реле катушки, чтобы быть анти и диод)
В этой цепи используется источник питания постоянного тока 5 В, Выключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается весь ток 6 мА.

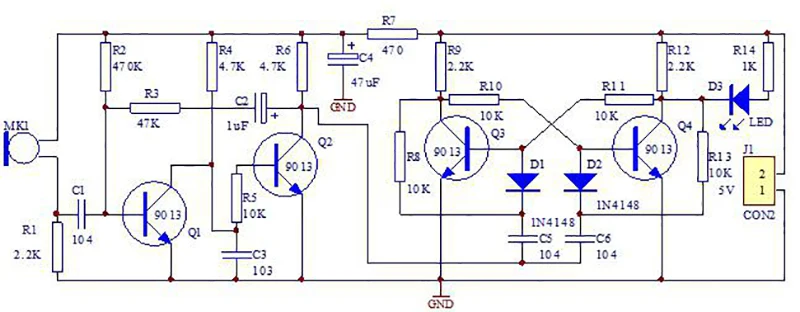

3. Схема цепи

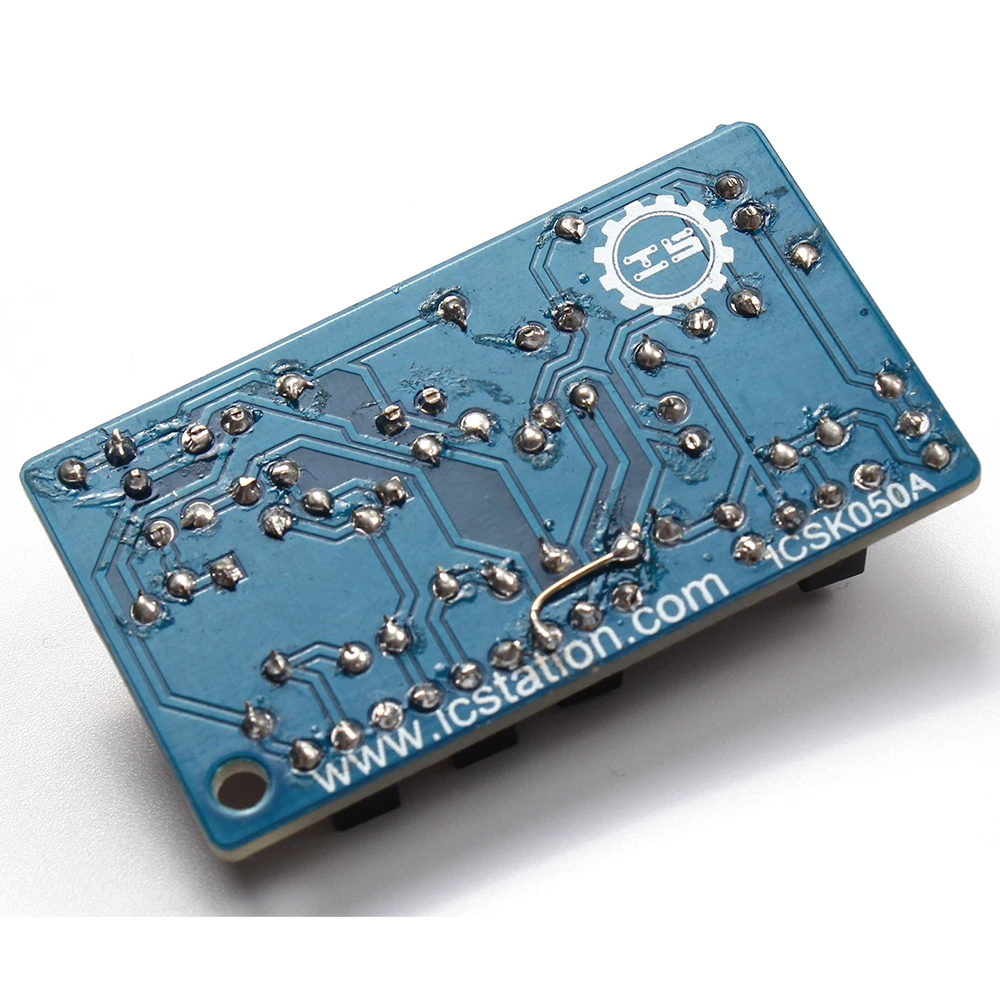

5. Сварка Примечание:

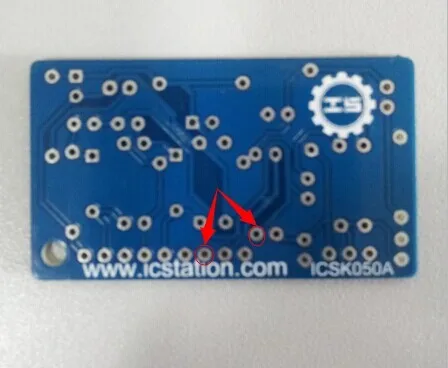

Стрелки, указывающие на две прокладки, необходимо использовать провода
Как показано ниже:

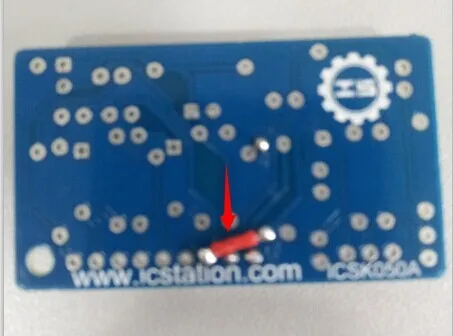

Почему изменить его:
Это когда эффект монтажной платы, на рисунке, где красный круг был небольшой ошибкой, возьмите леску не на колодки, немного хуже, подружитесь, их ответ по вышеуказанному методу.
