Портативный Векторный анализатор сети 50 кГц 900 МГц цифровой дисплей сенсорный

Портативный Векторный анализатор сети 50 кГц 900 МГц цифровой дисплей сенсорный

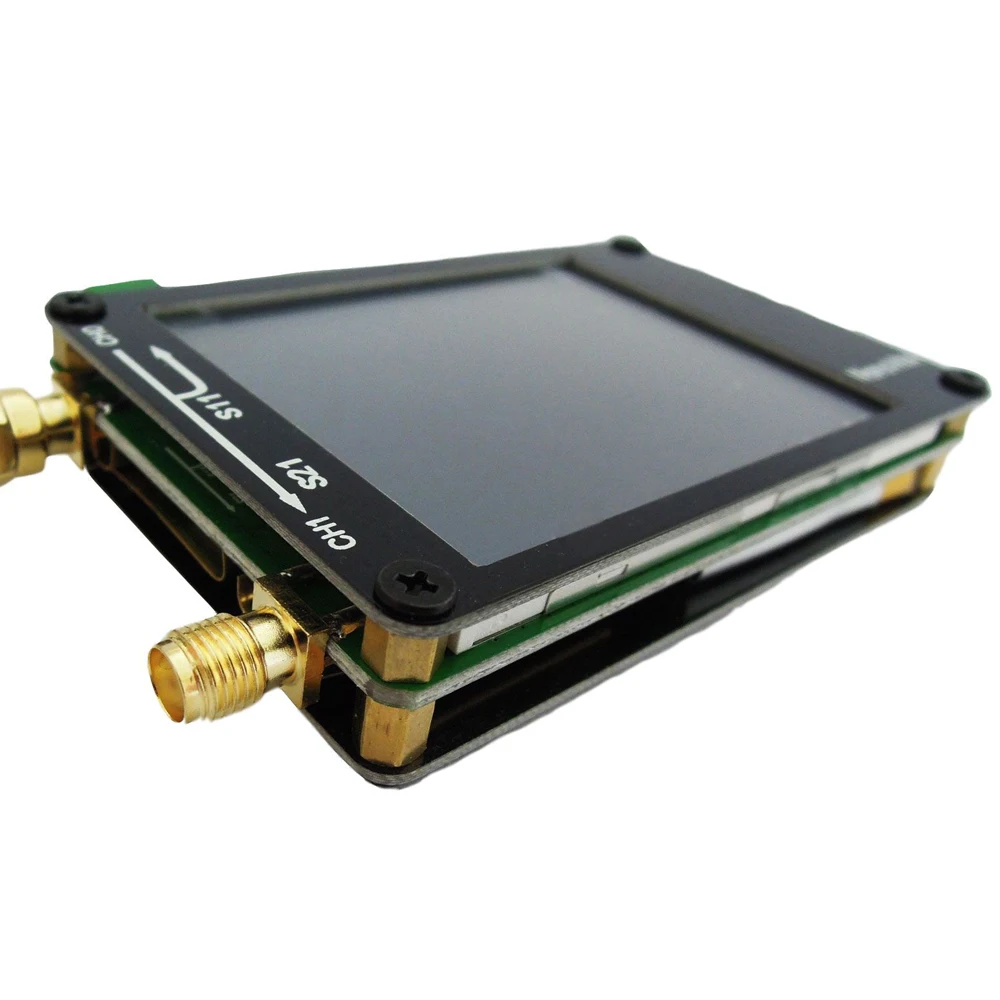

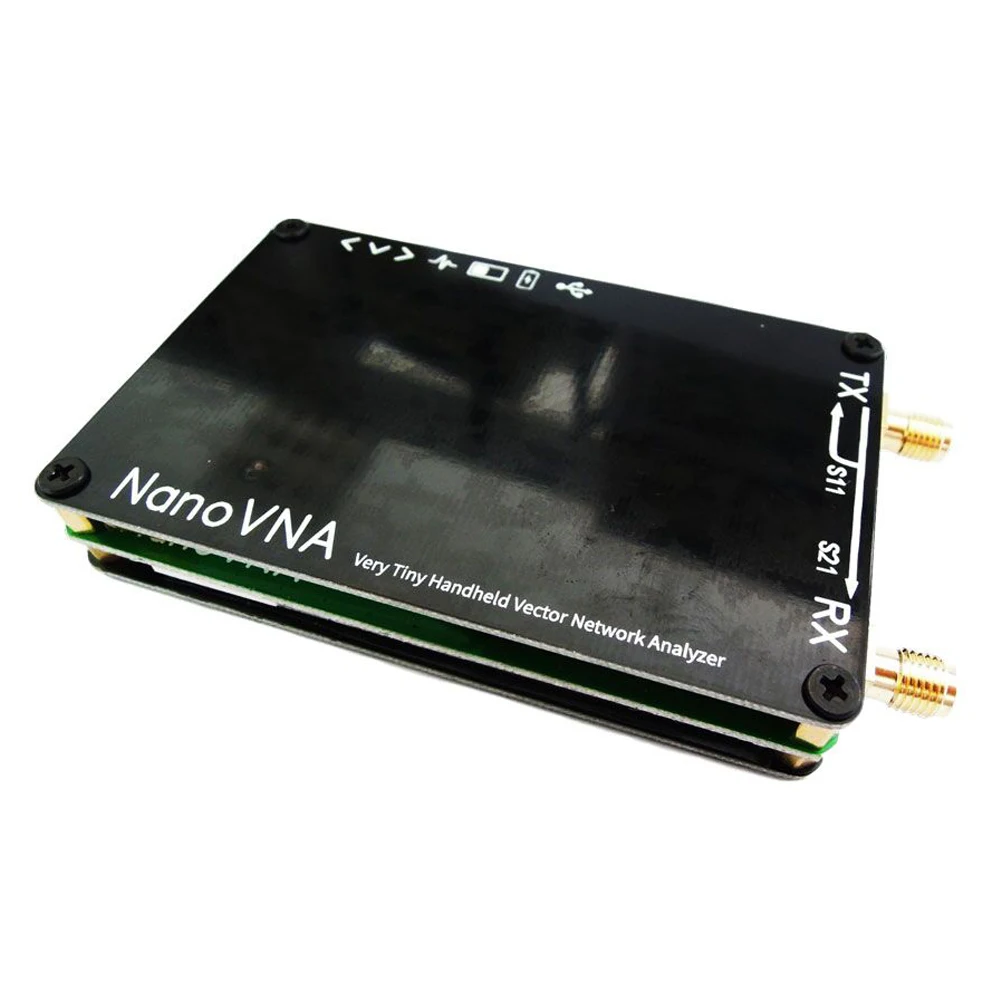

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Технические характеристики:
Материал печатная плата монтажа
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1

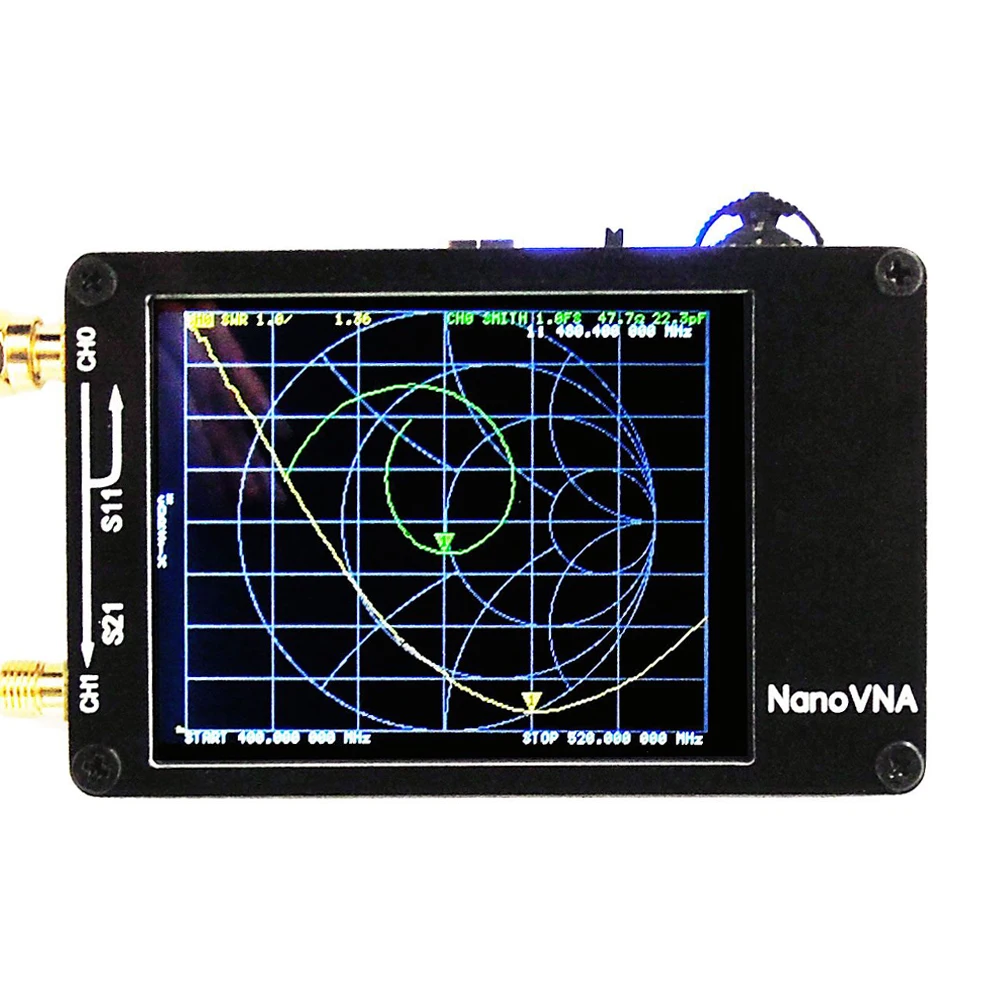

Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, максимальный зарядный ток 0,8а (аккумулятор не входит в комплект)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6in
Посылка Вес: 200 г/7,1 унции

Примечание:
Аккумуляторы не входят в комплект из-за безопасности международных перевозок. Но мы сохранили IC управления питанием, вы можете сварить свои собственные батареи. Или использовать другие источники питания, такие как внешний аккумулятор, для питания через usb-интерфейс.

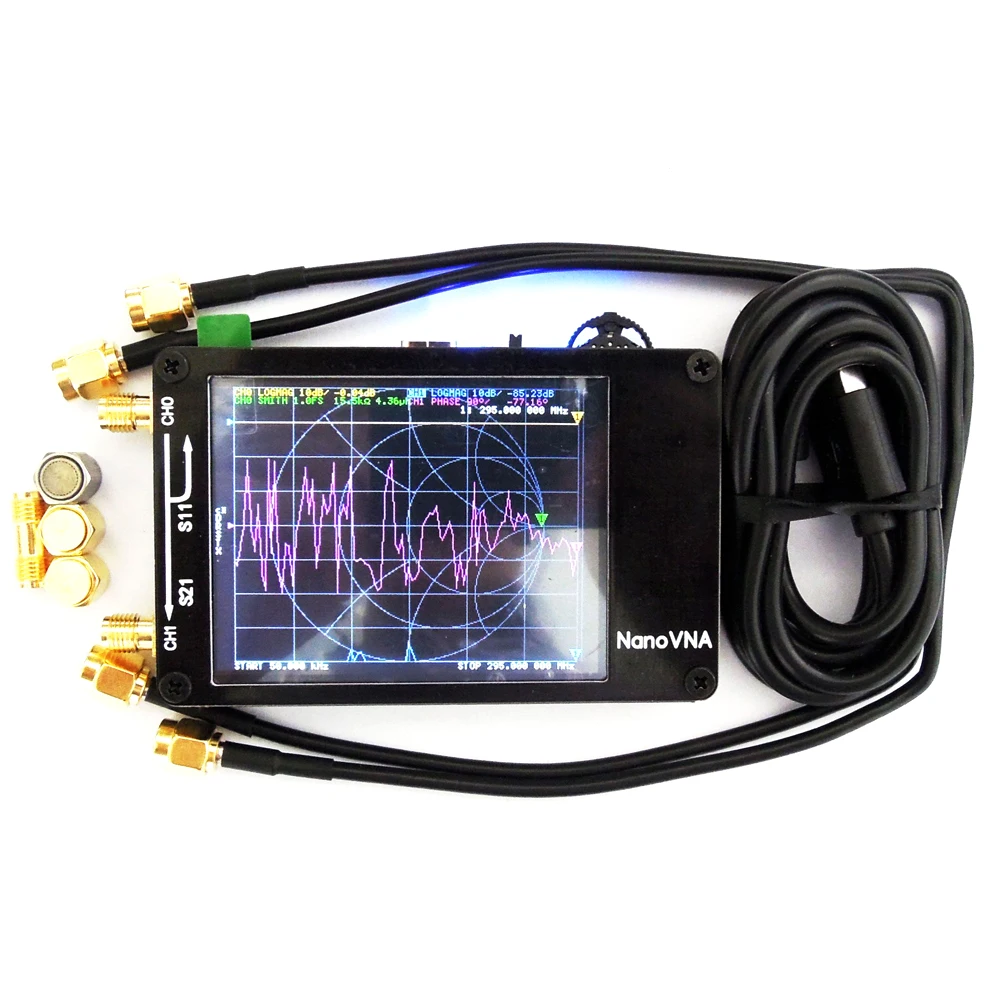

Посылка список:
1 * хост
1 * USB Type-C кабель для передачи данных
2*30 мм специальные внутренние подкладки для SMA кабель «Папа-папа»
1 * SMA Гнездовой разъем
