Один. Краткая информация

MB1TD-1 шт.Модуль сбора температуры дороги, принимающий сенсацию температуры Соединенных Штатов, датчик имеет высокую точность сбора. Хорошая консистенция; Данные температурного сигнала, собранные модулем, выходной интерфейс adoptrs485; модуль adoptionModbus-RTUcommunication, адаптируемый toPLC, DCSAnd различное программное обеспечение конфигурации и т. Д.

Значение сигнала тревоги температурного модуля может быть установлено программным обеспечением. При возникновении аварийной проблемы пользователю может быть предложено решить проблему на месте и определить местоположение модуля сигнализации, превышающего лимит. 。 пользователи могут устанавливать значения сигнала тревоги верхнего и нижнего пределов температуры. Функция аварийной сигнализации может быть включена или выключена.

Он используется для сбора данных о температуре холодного хранения, овощной сарай, животноводство, промышленный мониторинг окружающей среды, мониторинг температуры склада, различные данные о температуре окружающей среды и контроль и т. д.

Две. Характеристика

1. Принятие Единого StatesDallasSemiconductor температуры sensorDS18B20, высокая точность приобретения, хорошая консистенция.

2. Увеличенная функция будильника для ограничения температуры, превышающего верхний и нижний пределы, дружественная обработка на месте и определение места повреждения.

3. Стандарт edmodbus-RTUAgreement, адаптируемый toPLC, DCSAnd различные конфигурации программного обеспечения и т. Д.

4. Защита связи: rs485перенапряжение и перегрузки по току двойная защита для интерфейса вывода сигнала связи.

5. Включение перегрева сигнала тревоги. Верхний и нижний предел перегрева температуры. Формат связи может быть установлен по.

6. Защита полярности источника питания.

Три. Техническими показателями

Проект

Параметр

Входной сигнал температуры и влажности

1. Входной канал: 1 канал приема сигнала температуры

2. Тип датчика: DS18B20(U.S.ADallasSemiconductor)

3. Частота дискретизации: получение первичного сигнала each5ms.

4. Диапазон измерения:-40 ~ 55 ℃

5. Разрешающая способность: 0,1 ℃

6. Точность: 1 ℃

В охранной сигнализации

1. Пьезоэлектрический сигнал тревоги

RS485

Связь Выход

1. Связь протокол: MODBUS-RTU

2. Тип интерфейса: RS485communication, перенапряжение и перегрузки по току двойная защита для интерфейса вывода

3. Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps

4. Калибровка бит: без проверки, даже проверка, нечетная проверка

5. Настройки: адрес модуля, скорость передачи данных, контрольные биты могут быть установлены по

Размер модуля

65 мм* 46 мм * 28,3 мм

Установка режим

Стандарт dindin-рейка (35 мм направляющая)

Рабочая среда

Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без росы)

Рабочая источника питания

1. Напряжение электропитания: 10 В ~ 30 в широкий диапазон электропитания, полярность защиты с электропитанием

2. Потребляемая мощность источника питания: менее 0,5вт

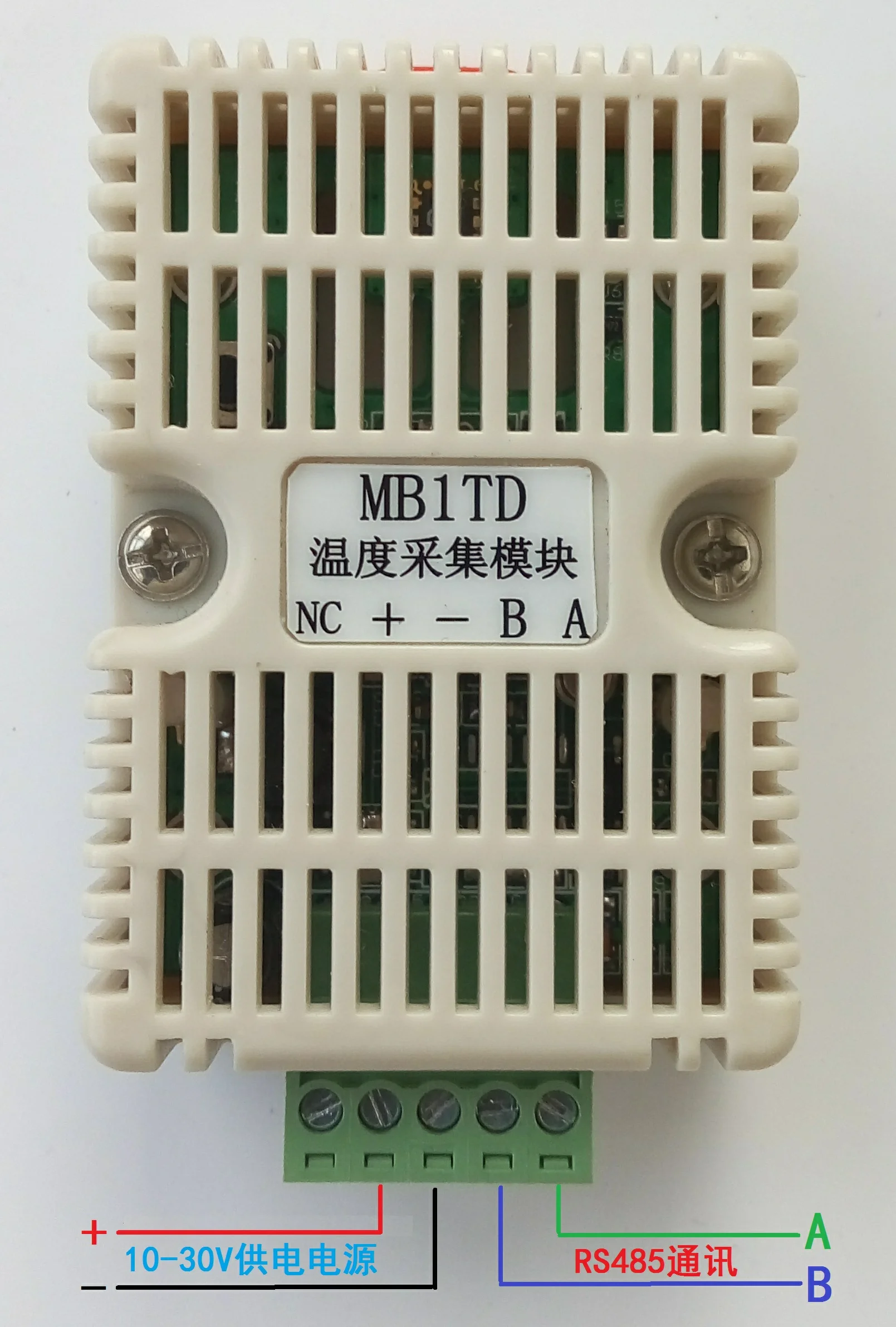

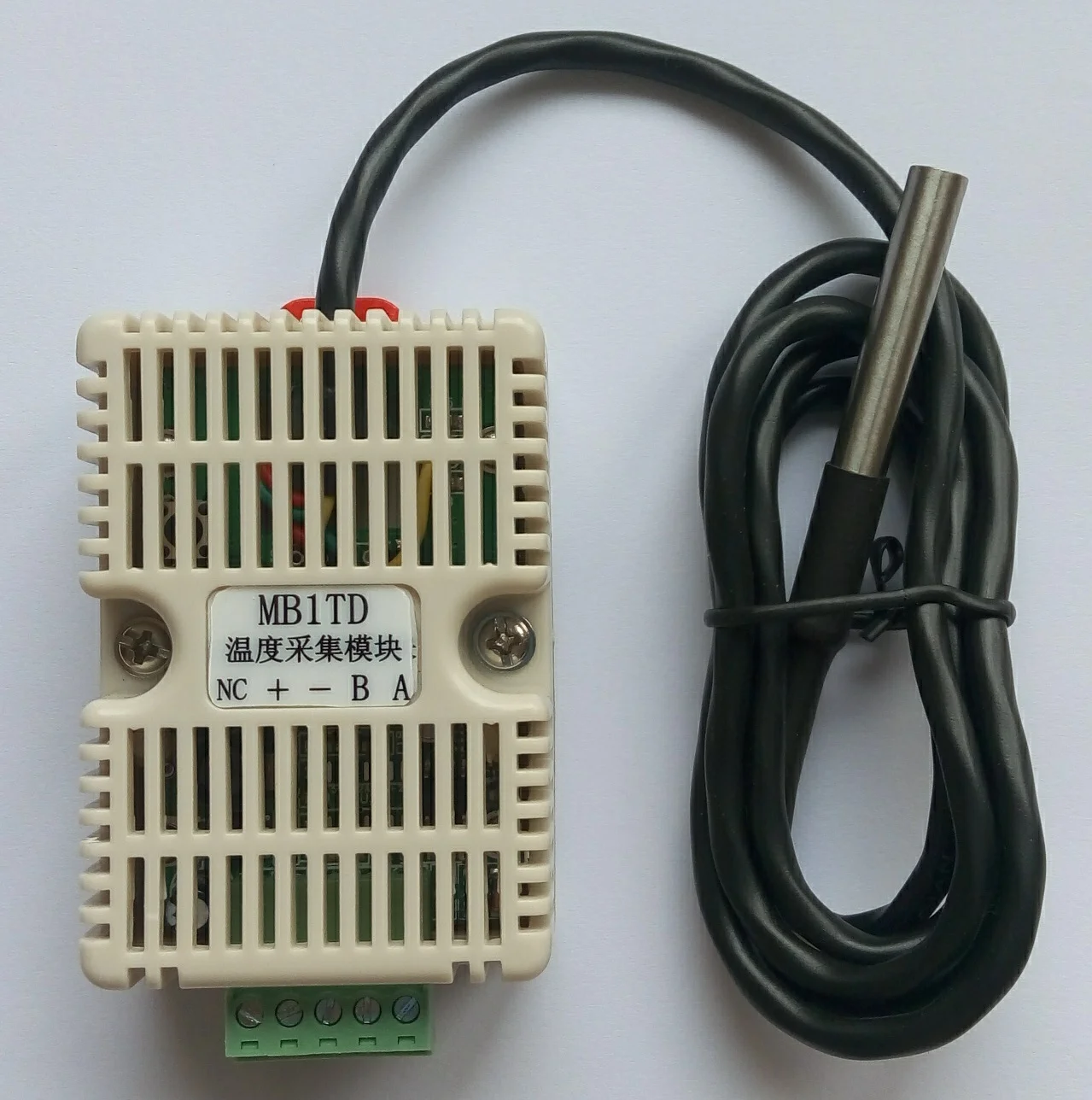

Четыре. Внешний вид изделия

Пять. Описание индикатора модуля и функции переключения

1. POW/комплект;Модуль индикация рабочего состояния

A.Зеленый светильник: модули находятся в эксплуатации. B. Красный светильник: модули с параметрами конфигурации были написаны, должны быть повторно заряжены.

2. TXD/RXD:Связь индикация состояния

A.Зеленый светильник светит: коммуникация получает данные B. Красный светильник светит: модуль отправляет данные

C.Зеленый светильник всегда включен.: передача данных + передача данных-подключение rs485проводка отменена или проводка сломана.

3. Внутренний верхний левый угловой переключатель сброса модуля

A. Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Go. 5 модулей в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

Шесть. Типичное применение Монтажная схема

Семь. Принцип блок-схема

Раздел IIModbusОписание протокола регистрации и связи

Один. Модульный поддерживающий код и диапазон адресов

Тип регистра

Диапазон адресов

Функция код

Функция описание размера

Под открытым небом в реестр

10001-10004

0x02H

Прочитайте один или несколько открытых регистров

Вход регистр

30001-30004

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

40033-40037

40065-40076

40129-40132

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Запись данных в журнал hold

0x10H

Запись одного или нескольких данных в журнал hold

Две. Зарегистрировать определение Описание

1. Под открытым небом в громкостиРегистр(0x02H)

Адрес

Параметр

Прочитать/Пишите

Минимальная величина

Максимальная

Объяснить

10001

DI0

Только для чтения

0

1

Значение верхнего предела температуры

10002

DI1

Только для чтения

0

1

Пониженная температура предельного значения тревоги

2. Вход регистр(Код функции: 0x04H)

Адрес

Параметр

Чтения/записи

Минимальная величина

Максимальная

Объяснить

30001

Температура

Только для чтения

-50,0

550

Температура значение 0,1 ℃/бит

3. Держите регистрации (Функция Код:0x03H0x06H 0x10H)

Адрес

Параметр

Чтения/записи

Минимальная величина

Максимальная

Объяснить

40065

Тип оборудования

Только для чтения

0

256

0x0A(MB1TH-1 шт.Модуль сбора температуры и влажности дороги)

40066

Состояния оборудования

Только для чтения

0

0x0101

Bit4: Кнопка сброса статус

Bit0: Флаг запроса сброса модуля

40067

Модульная напряжения

Только для чтения

0

300

0,0-29,9 VКаждыйBit 0,1 V

40068

Модуль температуры

Только для чтения

0

100

-20,0-100,0℃ КаждыйБит 0,1℃

40069

Версия продукта

Только для чтения

0

65535

Аппаратная версия(Высокая8Позиция) +Версия программного обеспечения(Низкая8Позиция)

40070

Информация о товаре

Только для чтения

0

65535

Круглый год(Высокая8Позиция) +Номер серии(Низкая8Позиция)

40071

Адрес модуля

Прочитать/Пишите

1

247

1(По умолчанию)

40072

Скорость передачи данных

Прочитать/Пишите

0

7

0(1200) 1(2400) 2(4800) 3(9600)По умолчанию4(19200), 5(38400) 6(57600) 7(115200)

40073

Калибровки бит

Прочитать/Пишите

0

2

0 (Без проверки.)По умолчанию1 (Даже в клетку), 2 (Odd проверить)

40076

ТемператураВерхний и нижний пределы

Настройки будильника

Чтения и записи

0

1

0x00: Температурный верхний и нижний пределы не тревожат

0x01: Температура верхней и нижней предельной сигнализации

40077

Температура сигнализации верхний предел

Чтения и записи

-500

550

40078

Нижний предел температурной сигнализации

Чтения и записи

-500

550

Три. Значения выборки температуры и влажности (30001-30004) преобразование в фактический метод вычисления данных

AIВход типа

Измеряемые параметры погоды

Разрешение дисплея

Фактическая стоимость вычислений

Температура

-20~ 55 ℃

0,1℃

Каждая цифра represents0.1 ℃

'
