1. Плата MC01-это высокопроизводительная платформа разработки с высокой пропускной способностью, которая включает PCI express2.0x8, четыре интерфейса SFP +, поддерживающие 10G Ethernet, высокоскоростные DDR3 и расширенные интерфейсы.

2. Высокая скорость ресурс 4-полосная gigabit для программирования в производственных условиях +, 4-полосная Интерфейс Sata, PCIE Gen2 x8

3. Максимальная поддержка интерфейса DDR составляет 32 Гбит Sodimm, ширина бит данных-64 бит, а максимальная скорость работы-800 МГц (1600MT/s).

4. Предоставляет исходный код PCIE DMA версии Riffa2.2.2 и поддерживает Gen2.0 x8.

5. Благодаря мощному дизайну источника питания основной ток kintex-7 обычно требует более 20 А для обеспечения сложной работы. Время простоя большинства клиентов во время работы алгоритма в основном вызвано недостаточным основным током на плате.

MC01:

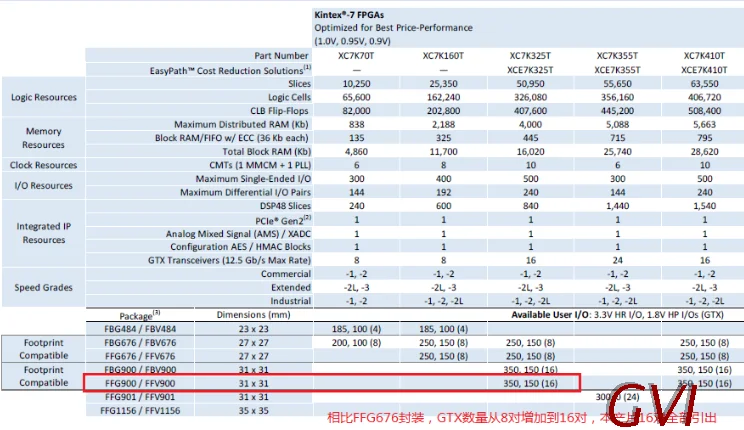

Использование чипа: XC7K325T-2FFG900I,I/O ресурс богатый, GTX имеет 16 каналов, ссылка на ресурсы скриншоты

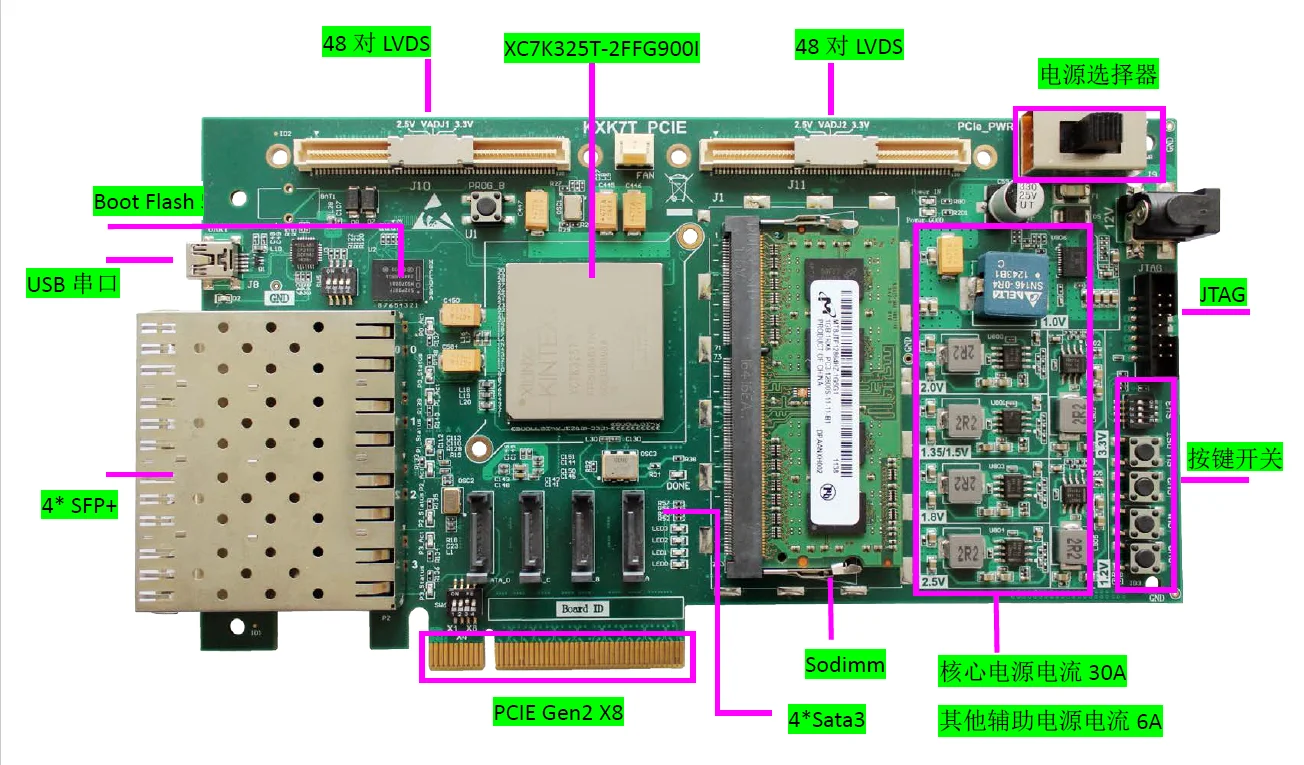

Аппаратные ресурсы

Размеры: Стандартная высокая плата PCI Express, подходит для общего сервера и рабочей станции, одинарная плата со стандартным полным высоким баром, удобно для клиентов, чтобы зафиксировать на ПК/сервер (плата без файловой панели работает на материнской плате ПК, легко встряхнуть, что приводит к повреждению материнской платы ПК!)

Модель FPGA: xc7k325t-2ffg900 (класс 2, промышленный класс)

Память: Sodimm, по умолчанию память диапазона доставки, емкость 8 Гбит (1 Гбайт), максимальная поддержка 32 Гбит (800 МГц)

Основной источник питания: поддерживает выходную мощность 30A для обеспечения высокой мощности для сложных вычислений

Вспышка загрузки: 128 Мбит, параллельный интерфейс QSPI

SATA: 4 интерфейса с самой высокой скоростью работы одного интерфейса, поддерживающего SATA 3,0 note, предоставляет только тестовую программу iber, за исключением процедур SATA и исходного кода

Интерфейс SFP +: 4, до 10,3125 Гбит/с для одного интерфейса

Программируемые часы: часы, соответствующие интерфейсу SFP +/SATA, имеют программируемые часы (набор с помощью переключателя с кодовым циферблатом)

Часы: Основные часы 200 МГц, вспомогательные часы 50 МГц

Интерфейс PCIE: x8, поддержка Gen1.0/Gen1.1/Gen2.0, максимальная скорость 5,0 Гбит/с на полосу Соответствует спецификации PCI Express Gen2.0, режим x8, теоретическая пропускная способность до 40 Гбит/с, тестовая полоса пропускания 3000 Мбит/с в Windows 7 (материнская плата, ЦП, операционная система повлияют на результаты тестирования)

EEPROM: Емкость 8 кбит

Пользовательский переключатель кода циферблата: 4 Бит

Инструкция по ключевым словам: 4bit

Светодиодный индикатор светильник: 4bit

Серийный порт: Количество 1, максимальная поддержка скорости 115200 бод

Соединитель расширителя: есть 2, каждый соединитель приводит к 48 пар дифференциальных пар в общей сложности 192 сигнальной линии выход Уровень 2,5 v и 3,3 v не являются обязательными

Одноплатный Источник питания: a.12v (± 10%) постоянного тока, внешний источник питания; B. Мощность также может быть выбрана из слота PCIE компьютера

Чип датчика температуры: один чип датчика температуры закреплен на нижней пластине: LM75, клиент может прочитать печатную плату и окружающую температуру воздуха (необходимые спецификации для производства, все ПК и серверные карты PCle должны быть в состоянии контролировать окружающую температуру)

JTAG: стандартный 2,0 мм 7*2 14pin интерфейс

Программное обеспечение (все основано на vivado2016.4/2017,1)

1. Чтение и запись памяти DDR3

2. Загрузочную флэш-память

3. Микроblaze генерируется

4. Серийный порт для печати

Блок 5. EEPROM чтение и запись

6. Прочитайте состояние ключа пользователя

7 · Чтение состояния пользовательского переключателя набора номера

8. Светодиодный светильник светодиодный дисплей

9. Интерфейс SATA ibert test program, не предоставляет SATA IP core, просьба предоставить IP core, пожалуйста, обход

10. SFP + интерфейс, оптический модуль порта цикл тестирования

11. SFP + интерфейс, порт оптического модуля 10G MAC и компьютерная коммуникационная проверка

12. PCIE x8 Gen2.0 DMA Обычная передача (на основе Riffa2.2.2), предоставляется исходный код, наши инженеры завершили переход и могут работать стабильно на Win7, Linux (Ubuntu, Debain) И других операционных систем. Стандартный исходный код предоставляется для облегчения заемных средств клиентов. Тест скорости под Win7:

13, режим чтения температурного датчика, стандартная функция платы PCIE.

Продукты включают в себя:

1. Макетная плата MC01

2. 1 г байт (8 г бит) Sodimm memory stick,Xilinx сертифицированная микрон модель

3. Miniusb серийный кабель

4. 12 В/5 a источник питания

5. Продукт компакт-диска

6. Бар полной высоты

7, 12 в источник питания ветер + радиатор

Применение поле

Высокоскоростное получение данных, машинное обучение, конспиральная нейронная сеть, глубокая нейронная сеть, ускорение данных, Большой Анализ данных, высокоскоростное получение видео, сетевая безопасность, распределенное хранилище, распознавание и обработка изображений, проверка алгоритмов, шифрование/дешифрование, поиск текста, высокоскоростное получение изображений, фильтрация сетевых данных, глубокая нейронная сеть
