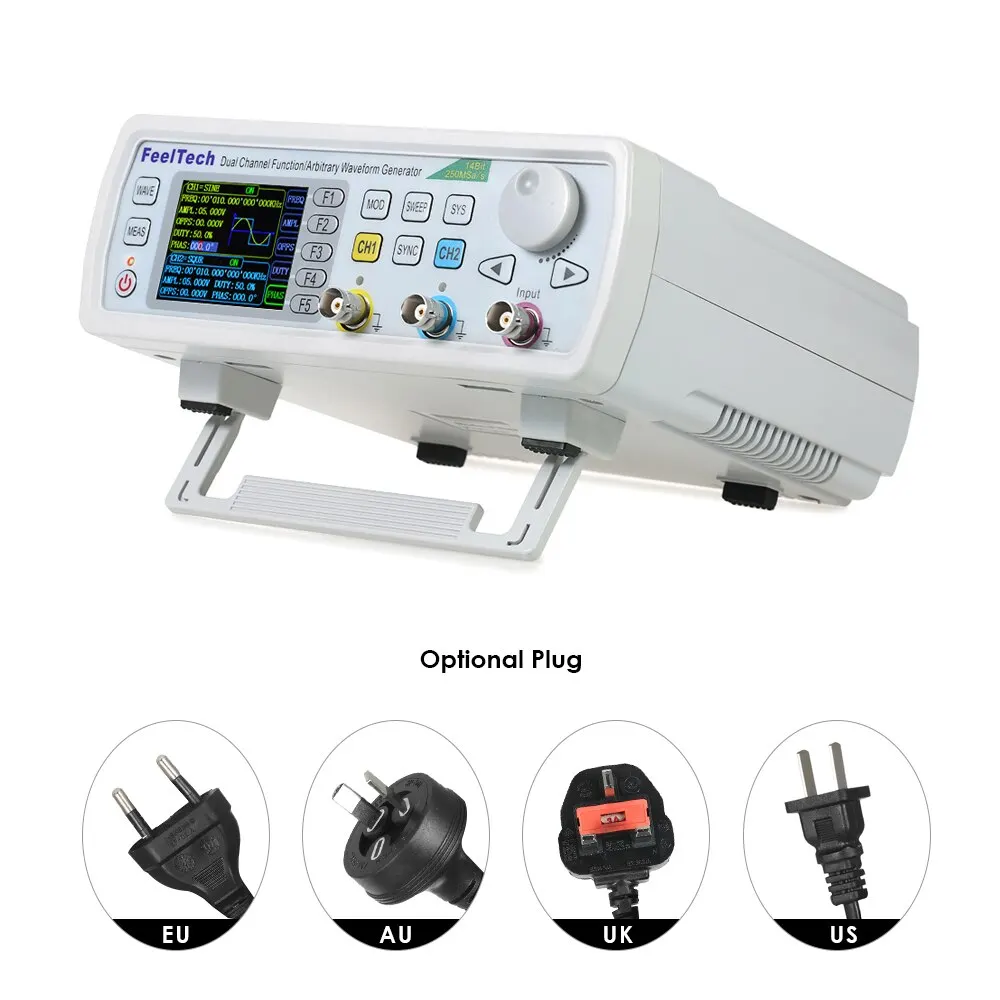

Цифровой DDS генератора сигналов через двухканальный сигнал Функция генератор

Высокоточный цифровой DDS двухканальный функциональный сигнал/произвольный генератор 250MSa/s 8192*14 бит частотомер VCO Burst AM/PM/FM/ASK/FSK/PSK модуляция 60 МГц

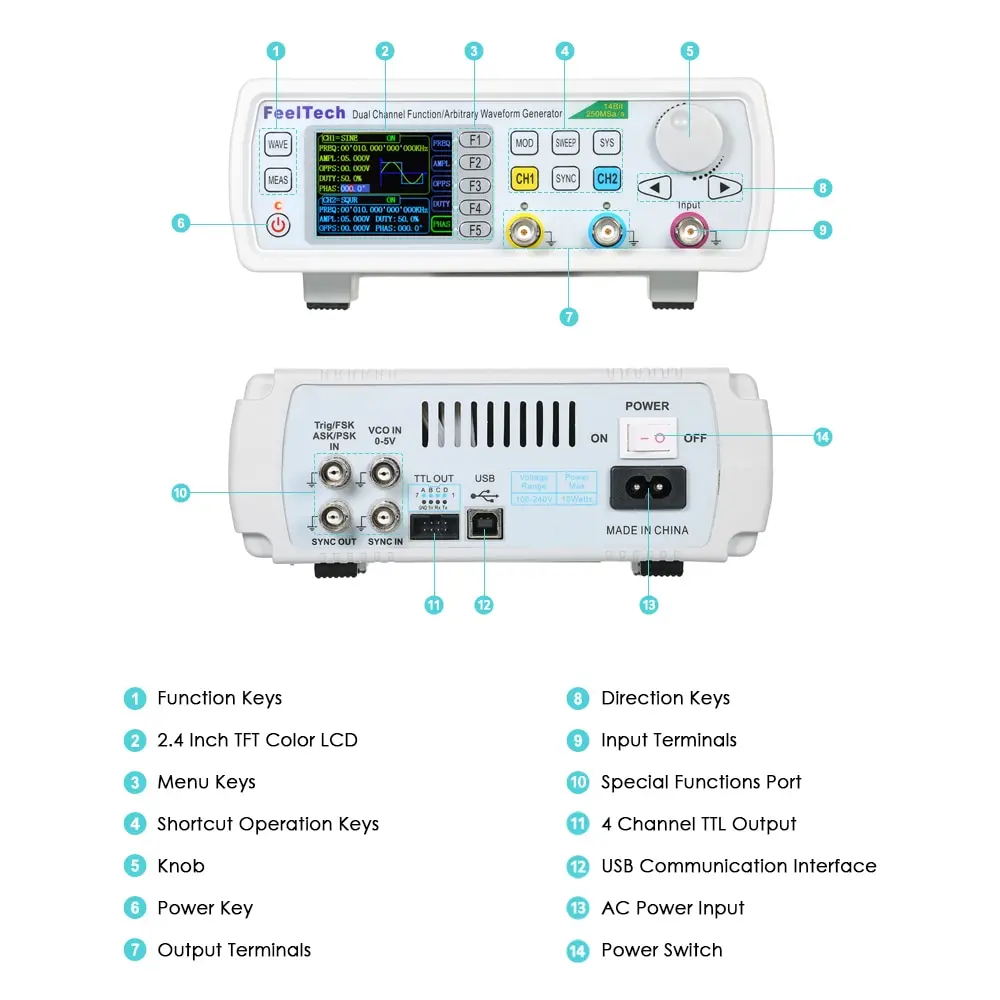

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, аналоговый/цифровой модулятор, VCO, развертка, счетчик и частотомер и т. Д. прибор принимает технологию прямого цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличное тестирование или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:
Используйте технологию прямого цифровой синтезатор (DDS) и обеспечивают стабильные, точные, чистые и низкие искажения сигналов.

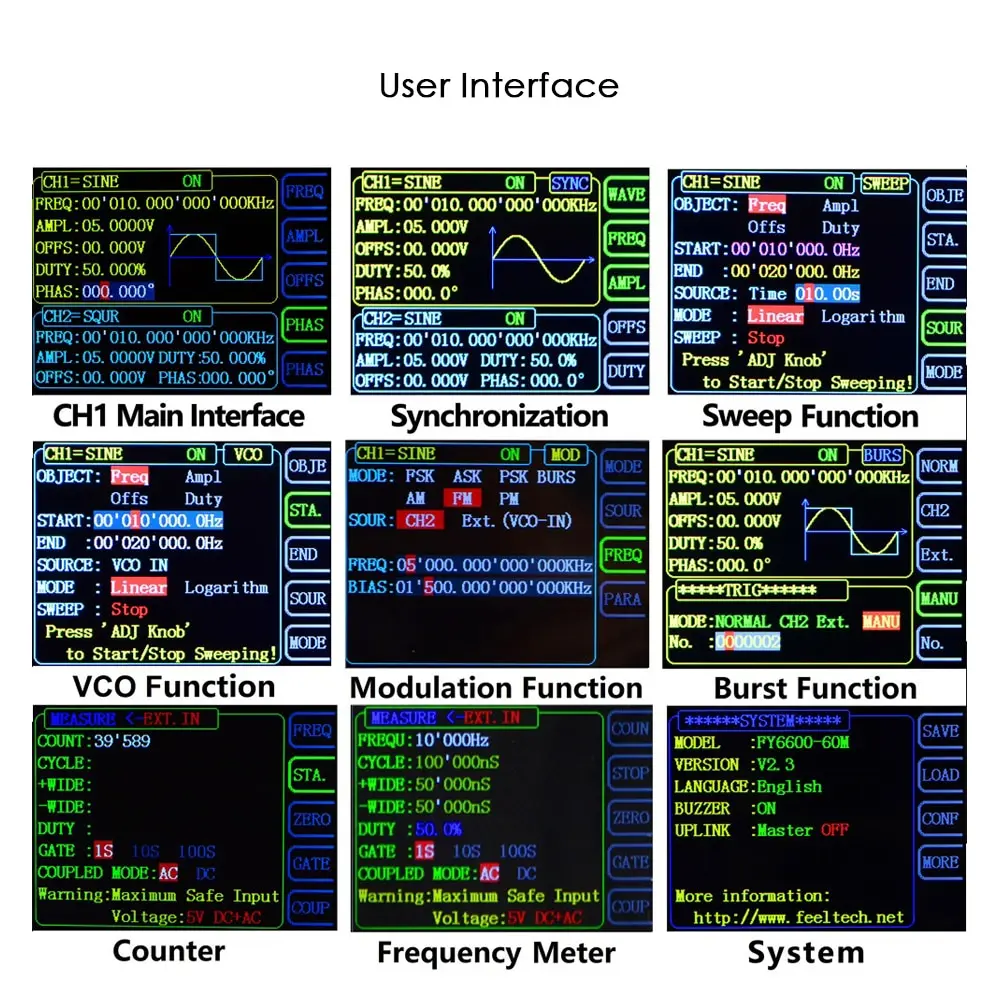

2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременно отображать параметры и графику CH1 и CH2.
Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
Может выводить до 97 групп функций/произвольной формы сигнала: 33 группы предустановленной формы и 64 группы пользовательской формы сигнала.
64 группы произвольной функции хранения волн, каждый из которых имеет глубину волны 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: Линейная развертка и логарифмическая Функция сдвига s; 0,01 s-999,99 s время сдвига; вперед, назад и круговой сдвиг направления.
Функция VCO (выход управления напряжением): частота контроля напряжения/амплитуда/смещение/рабочий цикл и PWM модуляции.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция частотомера: Максимальная рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
Функция счетчика: 2 режима измерения муфты, включая муфту постоянного тока и муфту переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимый двухканальный выход, синхронизация работы между каналами.
Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 °.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала можно отрегулировать самостоятельно (0.01%-99.99%), Регулируемое разрешение составляет 0.01%.
-10V ~ + 10 V DC офсетная печать, офсетная печать Разрешение 0,001 V.
Функция хранения: может сохранять 20 групп параметров, заданных пользователем, и извлекать в любое время.

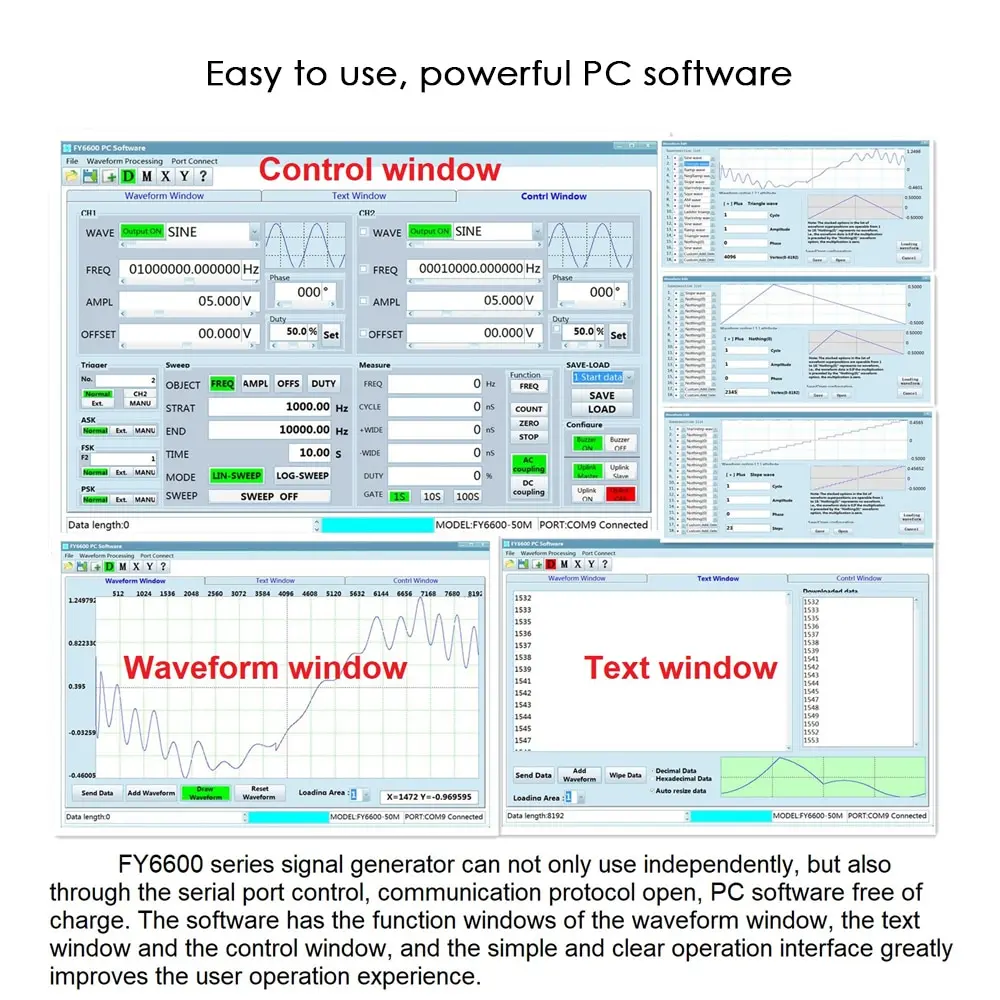

Функция связи: все функции могут управляться с помощью программы PC, и протокол связи открывается для вторичного развития.
Защита от короткого замыкания: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция настройки произвольной формы: пользователь может отрегулировать произвольную волну на ПК, а затем загрузить на выход из прибора.

Технические характеристики:

Параметры частоты Синусоидальная волна диапазон(По желанию) 0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГц Прямоугольная волна 0 Гц ~ 25 МГц Треугольники волна 0 Гц ~ 10 МГц Пандус Пульсовой волны Произвольной формы Ttl/COMS 0 Гц ~ 20 МГц Мин. Импульсный Ширина 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns) Мин. Разрешение 1μHz Точность частоты +/-20ppm Стабильность частоты +/-1 ppm/3 часа Параметры формы волны Типы сигналов Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно точно установить), треугольник/пандус, форма волны пила, CMOS, четыре канала ttl, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительная степень, обратная степень, пульс Lorenz, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк-Пульс, узкий пульс, Gauss белый шум, AM, FM и другие 64 комплекта пользовательской формы сигнала Сигналов Длина 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальный Разрешение 14 бит Синуса Гармоническое подавление ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц) Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратной формы Время нарастания/спада ≤7ns (VPP <5 V) Выброс ≤5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Форма волны пила Линейность > 99% (0,01 Гц ~ 10 кГц) Выход параметры Амплитуда (VPP) Frequency≤10MHz 10 МГц <Frequency≤20MHz Частота> 20 МГц 1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp Разрешение 1mV Амплитуда стабильности +/-0.5%/5 часов Амплитудно-это действительно плоский экран +/-2.5% (<10 МГц); +/-5% (> 10 МГц) Сигналов Выход Импеданс 50Ω +/-10% (Типичный) Защита Все каналы могут работать в течение 60 с при нагрузке короткого замыкания DC офсетная печать Офсетная печать диапазон Частота ≤20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 в Офсетная печать Разрешение 1mV Фазы параметры Фазы диапазон 0 ~ 359,99 ° Фазы Разрешение 0,01 ° Выходной сигнал от транзисторно-транзисторных логических схем Ttl уровень амплитуды > 3Vpp Разветвителя > 8 ttl нагрузки Время нарастания/спада ≤10ns COMS Выход Низкое электро уровня <0,3 V Высокая электрический уровень 1 V ~ 10 V Время нарастания/спада ≤18ns Частотомер Функция Измерение объектов Частота, период, положительный/отрицательный импульс ширина, рабочий цикл Вход Напряжение диапазон 2Vpp ~ 20Vpp Частотомер Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1 S, 10 S, 100 S) Регулируемая Счетчик Функция Диапазон измерений 0 ~ 4294967295 Муфта режим 2 вида режимов соединения: DC и AC Подсчитывая режим Ручной Управление Развертки Функция Перевозчик сигнала Синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока) Развертки Тип Линейная развертка или логарифм Развертки направление Вперед, назад и круглый ход Время развертки 0,01 s-999,99 s/шаг Развертки объекты Частота, амплитуда, смещение, рабочий цикл



Диапазон настройки Пусковое положение и финишное положение можно установить произвольно Диапазон развертки В соответствии с решением настройка параметров Функция VCO (выход контроля напряжения) Диапазон сигнала модуляции для входа 0 ~ 5В ГУН сигнала Частотный диапазон 0-1000 Гц ГУН Управление объекта Частота управления напряжением (VCF), амплитуда контроля напряжения, смещение управления напряжением, цикл управления напряжением ГУН специальный Функция Может амплитудный модулятор (AM) или частотный модулятор (FM) внешним аналоговым сигналом Модуляции Функция Модуляции Тип AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синус, квадрат, треугольник, пандус, произвольная форма волны (за исключением постоянного тока) AM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус, произвольная форма волны Глубина 0% до 100% Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1hz Гц ~ 2 кГц FM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус, произвольная форма волны Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1hz Гц ~ 2 кГц PM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус, произвольная форма волны Отклонение фазы От 0 до 360 ° Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1hz Гц ~ 2 кГц Спросить Источник света Внутренний (CH2), внешний (ASK IN port), руководство Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μHz ~ 10 МГц FSK Источник света Внутренний (CH2), внешний (FSK в порту), ручной Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μHz ~ 10 МГц PSK Источник света Внутренний (CH2), внешний (PSK в порту), ручной Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μHz ~ 10 МГц Burst Функция Перевозчик сигнала Синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока) Burst рассчитывать 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие параметры Дисплей Тип 2,4 дюймовый TFT цветной ЖК-дисплей Сохранить и нагрузки Количество 20 Позиция От 01 до 20 (01 для стартового значения по умолчанию) Интерфейс Тип интерфейса USB безобрывный Интерфейс Связь скорость 115200bps Связь протокол Режим командной линии, обеспечивающий протоколы связи Technic SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив Питание Тип штекера(По желанию) Штепсельная вилка США/штепсельная вилка ЕС/штепсельная вилка Великобритании/штепсельная вилка AU Мощность Напряжение диапазон AC100V ~ 240 V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размер 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 614 г/21,68 унций Посылка Размеры 24*21*9,5 см/9,45*8,3 * 3.74in Посылка Вес 995-1058 г/35,08-37,73 унций

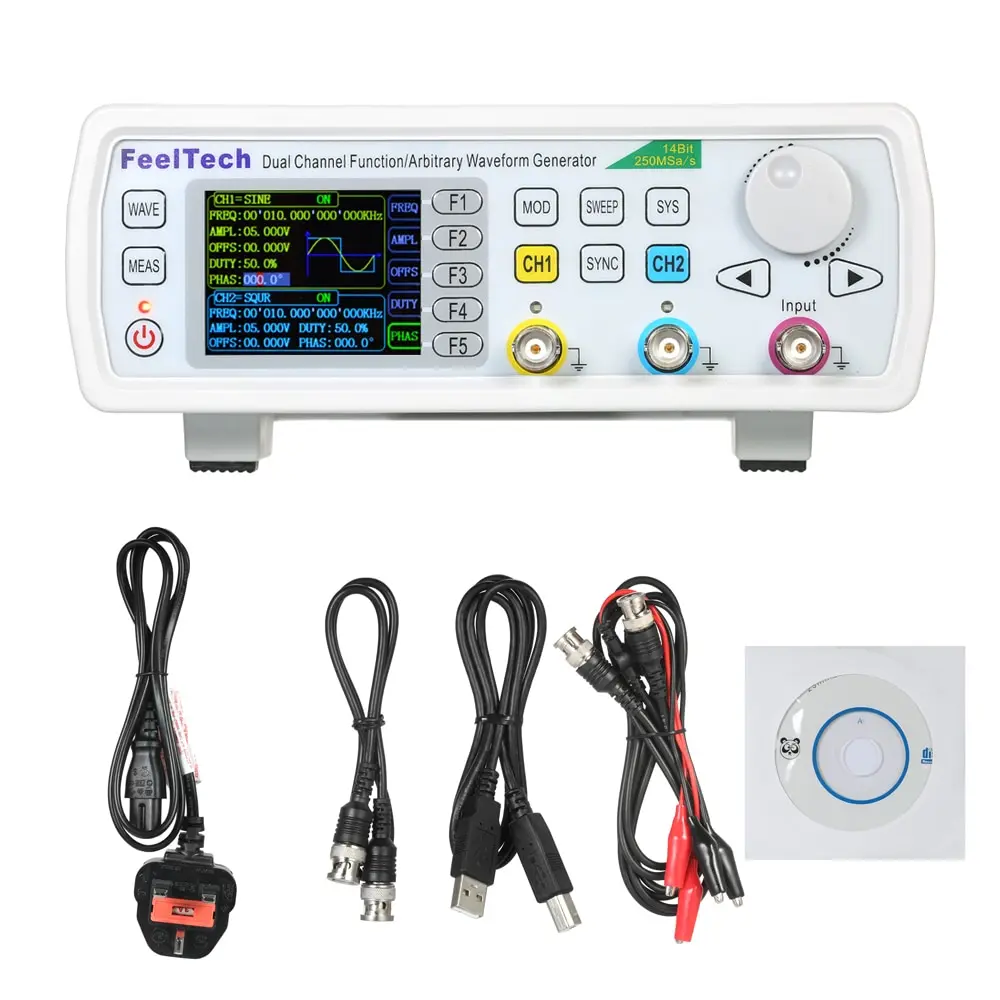

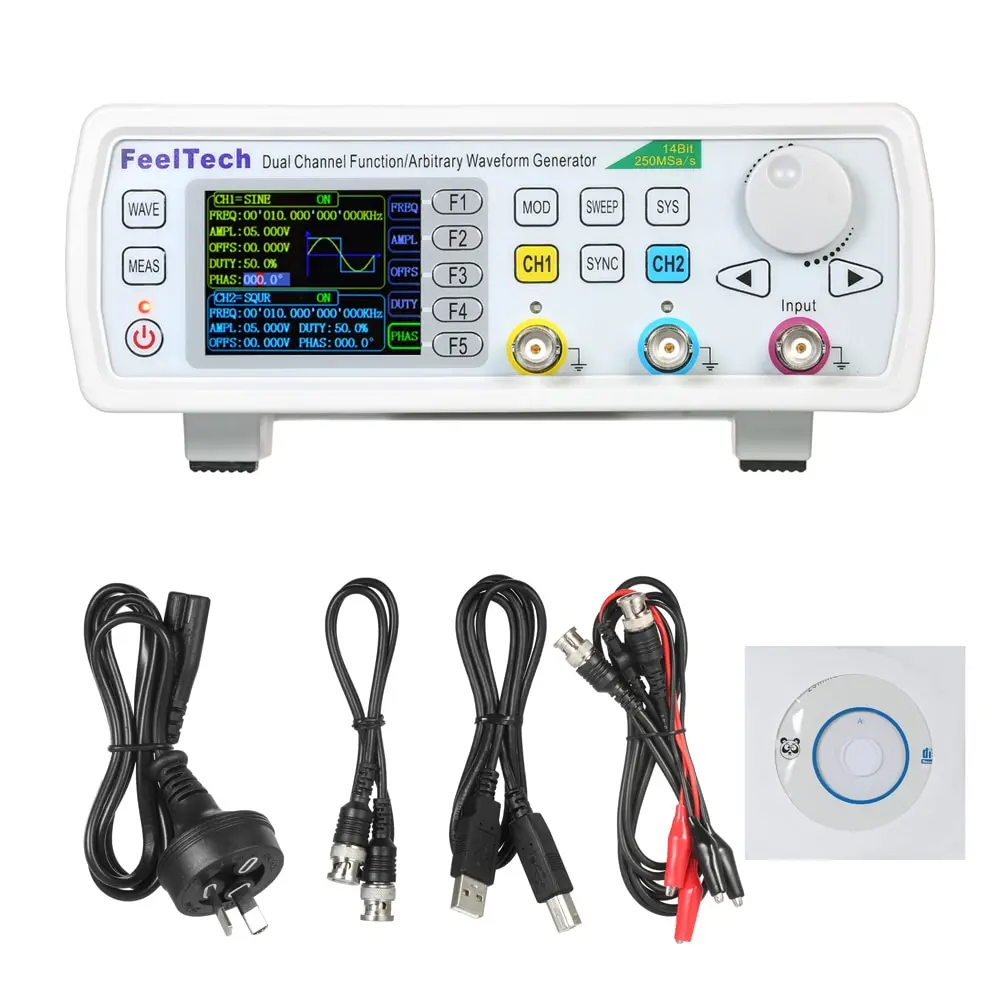

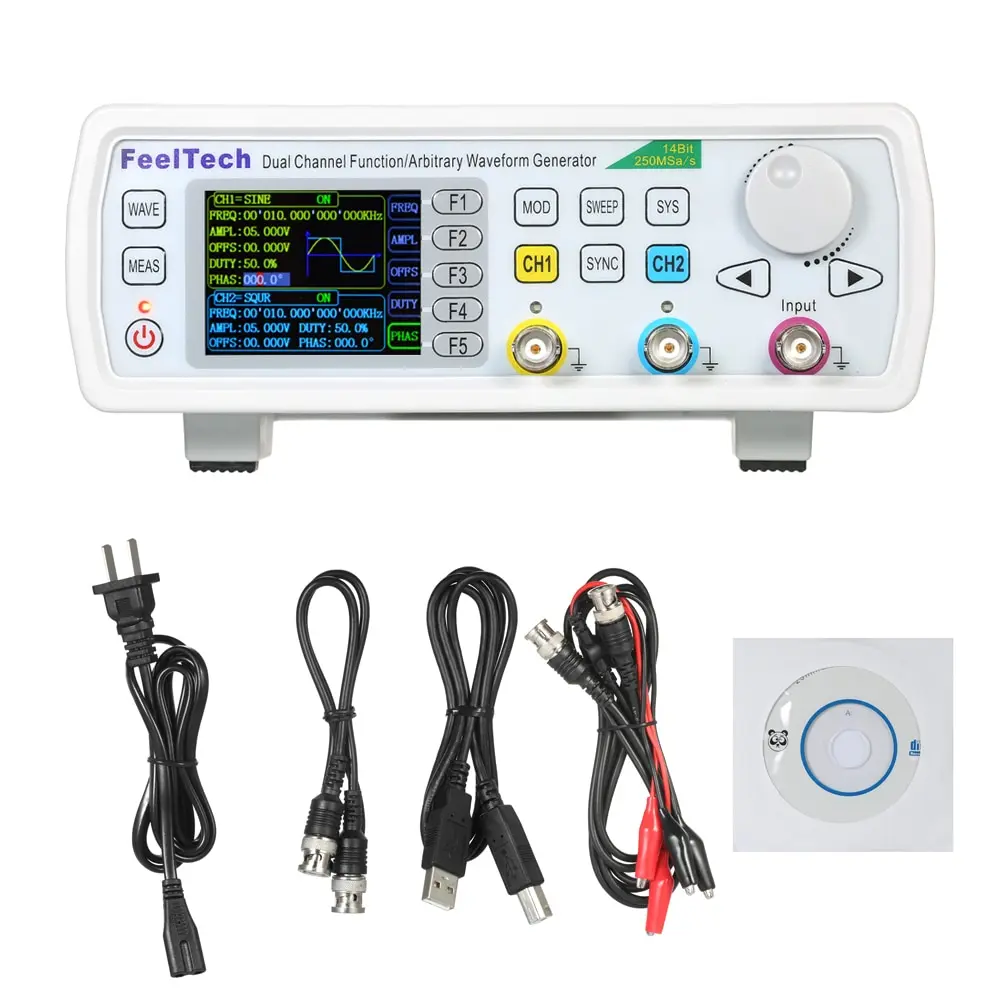

Посылка список:
1 * DDS генератор сигналов
1 * CD-плеер
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
