Глава I информация о продукте

Один. Краткая информация

MB10TC 10Высокоточный модуль сбора цепи термопары, восстанавливаемый8Семя регулятор температуры с термопарным(J/K/T/E/R/S/B/N), Высокая точность температуры приобретения.10Дорожного движенияКанал может собрать один и тот же тип термопары, различные типы термопар также можно собрать в каждом канале.; аналоговые данные сигнала, собранные, через изоляциюRS485Выход интерфейса; утверждение модуляModbus-RTUКоммуникации, адаптируется кPLC、Бустет DCSИ различные настройки программного обеспечения и т. Д.

Обнаружение сигнала, CPUAnd power input, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля.

Две. Характеристика

1. StandardizedModbus-RTUAgreement 。

2. Термопара 10 замыканий, и каждый канал изолирован друг от друга.

3. Тип входного сигнала канала может быть установлен в соответствии со своими потребностями.。

               4. Обнаружение сигнала высокой точности: использование высокоточного напряжения 24posionsionadand, эталонные Температурные коэффициенты напряжения 10ppm/℃ (макс.).

5. Независимая высокоточная Компенсация холодного конца, accuracy±0. 5℃.

6. Безопасность: обнаружение сигнала, выход сигнала, источник питания, rs485связь, электрические сигналы изолированы друг от друга.

7. Связь защиты: RS485Overvoltage и перегрузок по току двойную защиту для сигнал связи Выходной интерфейс 。

8. Тип входного сигнала, формат связи может быть установлен программным обеспечением.

9. Полярность защиты источника питания.

Три. Техническими показателями

Проект

Параметр

AI

Сигнал Вход

1. Входной канал: 10 дорожная развязка между каналами измерение температуры

2. Тип входного сигнала: 8 семян термопары (J/K/T/E/R/S/B/N)

3.Частота дискретизации: 10 каждый channel800mSCollect один раз

4. ADResolving мощность: 24Позиция

5.Обнаружение сигнала цепи и входного изоляционного напряжения защиты источника питания: 1000 в

RS485

Связь Выход

1. Связь протокол: MODBUS-RTU

2. Тип интерфейса: quartantiners485коммуникация, перенапряжение и перегрузка тока двойная защита для выходного интерфейса

3. Скорость передачи данных: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps

38400bps, 57600bps, 115200bps.

4. Калибровочный бит: Нет проверки, даже проверка, нечетная проверка

5. Настройки: адрес модуля, скорость AUD, контрольные биты могут быть установлены программным обеспечением

6. RS485Схема и Защита входного напряжения: 1000 в

Размер модуля

A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм

B. Размер направляющая коробка с клеммой: 124 мм * 72 мм * 45 мм

Установка режим

Стандарт dindin-рейка Монтажная (35 мм направляющая или высокая и низкая направляющая рейка)

Рабочая среда

Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без росы)

Рабочее Электропитание

1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания

2. Энергопотребление источника питания: меньше than3W

Четыре. Точность измерения

Вход типа

Диапазон измерений

Разрешение дисплея

Точность

Регулятор температуры с термопарным

J(-200-1200 ℃)

0.1C

±0. 4℃

K(-200-1370 ℃)

T(-200-400 ℃)

E(-200-950 ℃)

R(-20-1750 ℃)

±0. 6℃

S(-20-1750 ℃)

B(600-1800 ℃)

N(-250-1300 ℃)

±0. 4℃

Холодный конец компенсация

-20-85 ℃

0,1℃

Компенсация холодного конца: ±0. 5℃

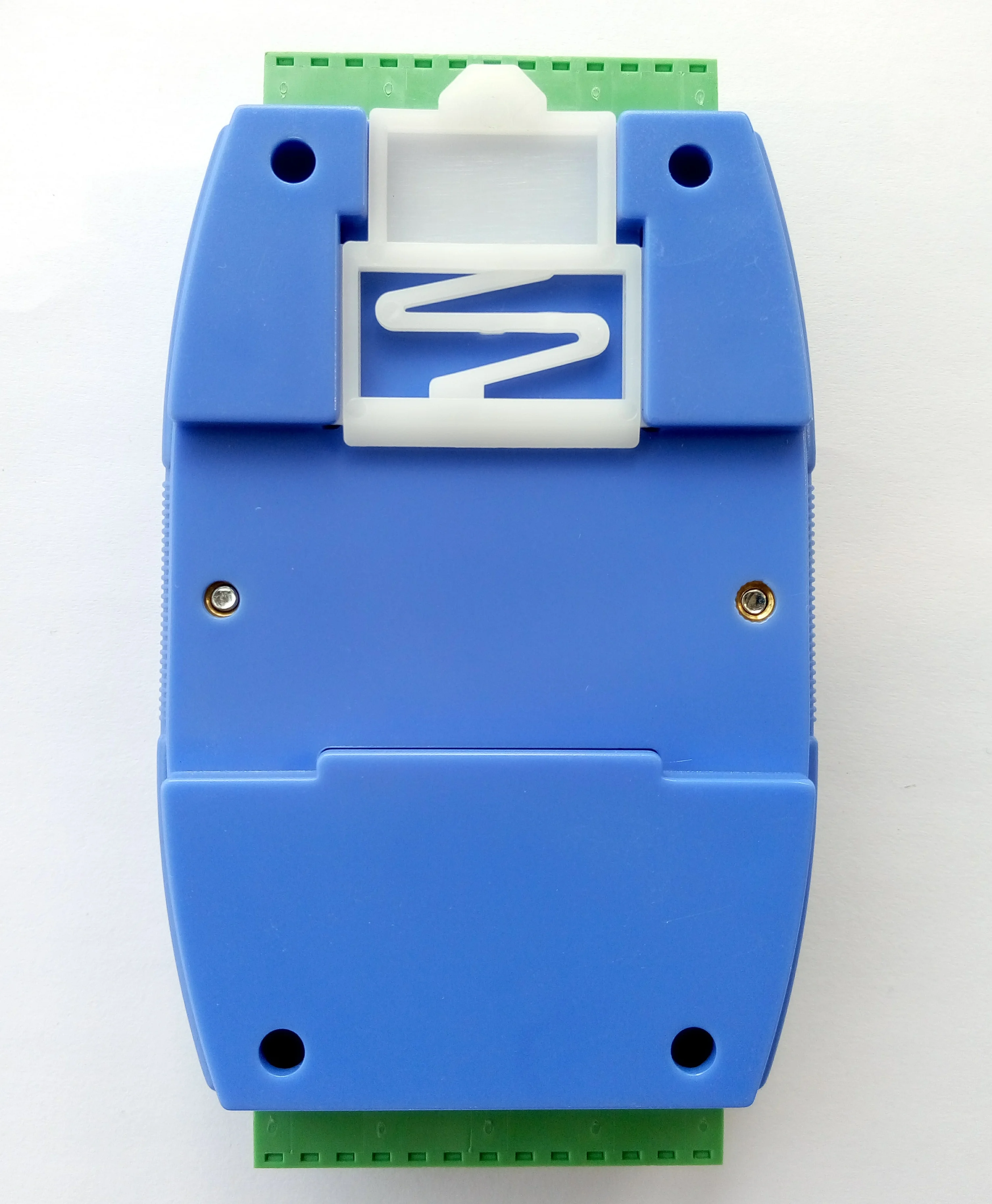

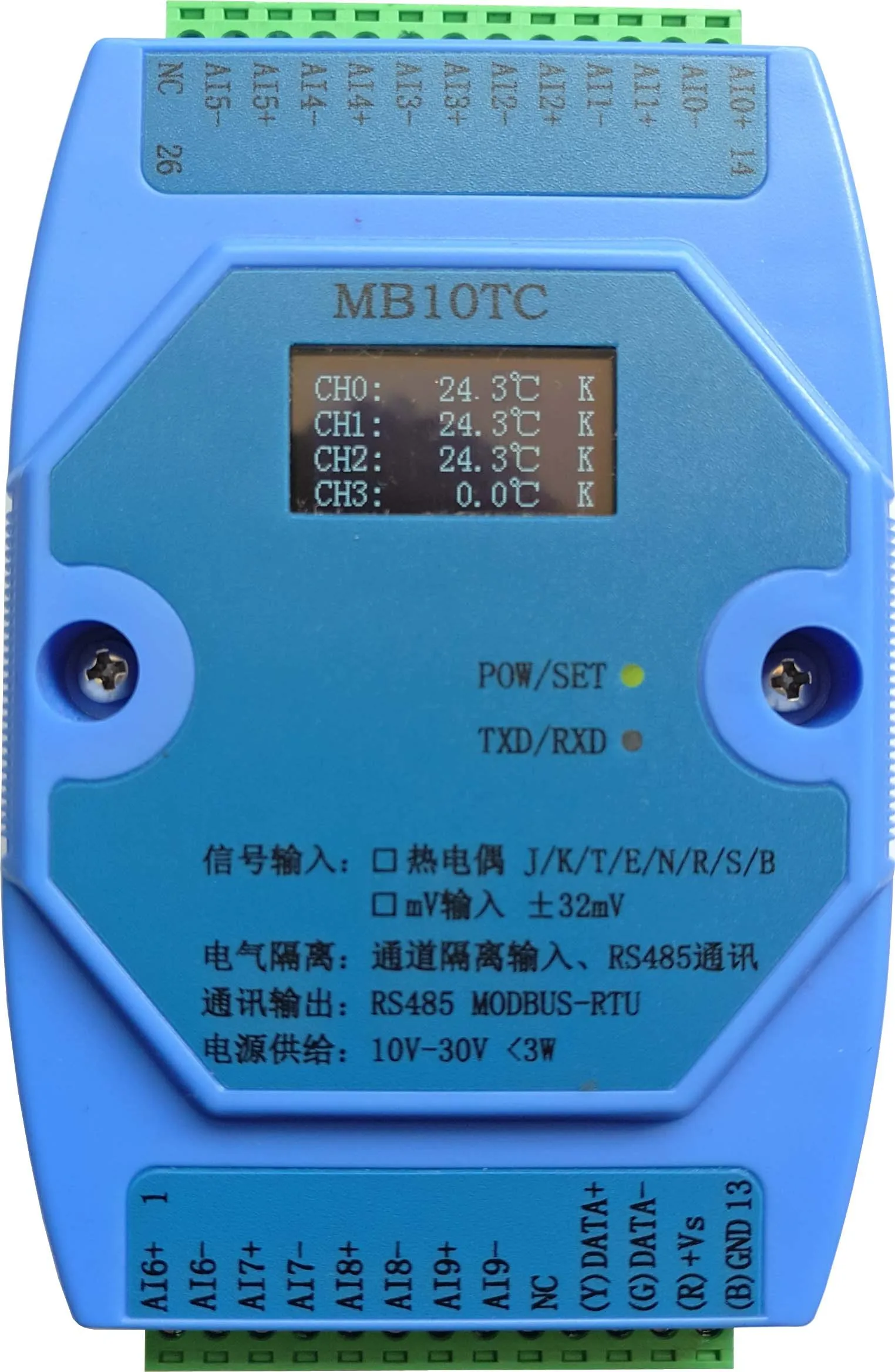

Пять. Внешний вид продукта и схема периферийной проводки

Шесть. Индикатор модуля и описание функции переключения

1. POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модули находятся в эксплуатации. B. Красный свет на: были написаны модули с параметрами конфигурации, необходимо повторно заряжать

2. TXD/RXD:Связь индикация состояния

A. Зеленый свет светит: связь получает данные B. Красный свет светит: модуль отправляет данные

C.Зеленый свет всегда включен.: данные + и данные-загрузка связи rs485проводка перевернута или проводка сломается.

3. Модуль правый переключатель сброса

A. Когда параметры связи (адрес модуля, скорость AUD, калибровочный бит) не знаете или не настройте параметры связи, не можете связаться с модулями, решение состоит в том, чтобы сбросить параметры связи. мы удерживаем переключатель сброса с зажимом и не даем ему Go. 5 модуль в секундах [POW/SET] красный свет вкл., открытый переключатель сброса, в данный момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

B. Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, калибровочный бит: ничего.

4. OLEDДисплей инструкции

Дисплей эффект

Объяснить

CH0:123,5℃ K

Passageway0, температура тока канала is123.5 ℃, термопары areKtype.

CH0:123,5℃ K

Passageway0, температура тока канала-123,5 ℃, термопары areKtype

CH0:-)--- Подача заявки.℃K

Passageway0, ток одноканальная термопара отключения, термопары areKtype

CJT: 23,5 ℃

Температурная компенсация тока термопары холодного конца

Семь. Типичное применение Монтажная схема

1. Вход термопары проводки

2. RS485Связь Монтажная схема

3. Модульная Потребляемая мощность проводки

Восемь. Определение клеммы

POS терминал

Название

Объяснить

POS терминал

Название

Объяснить

1

AI6 +

Вход термопары channel6Positive конец

26

NC

Пустые

2

AI6-

Вход термопары channel6Negative конец

25

AI5-

Вход термопары channel5Negative конец

3

AI7 +

Вход термопары channel7Positive конец

24

AI5 +

Вход термопары channel5Positive конец

4

AI7-

Вход термопары channel7Negative конец

23

AI4-

Вход термопары channel4Negative конец

5

AI8 +

Вход термопары channel8Positive конец

22

AI4 +

Вход термопары channel4Positive конец

6

AI8-

Вход термопары channel8Negative конец

21

AI3-

Вход термопары channel3Negative конец

7

AI9 +

Вход термопары channel9Positive конец

20

AI3 +

Вход термопары channel3Positive конец

8

AI9-

Вход термопары channel9Negative конец

19

AI2-

Вход термопары channel2Negative конец

9

NC

Пустые

18
