Глава I введение продукта

Один. Краткое описание

MB4RTD 4roadHigh точность платинового модуля сопротивления, rtd(PT100/PT1000 @ 385 двойные токи возбуждения респективелит500ua/250uA)Iso-сигнал; источник возбуждения с платиновым сопротивлением-это двойной программируемый источник возбуждающего тока, точность и скорость приобретения выше и быстрее; Сбор данных аналогового сигнала, через изоляционный rs485interface выход; Модуль adoptionModbus-RTUcommunication, адаптируемый toPLC, DCSAnd различные конфигурации программного обеспечения и т. Д.

Получение сигнала, CPUAnd вход питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех в обычном режиме, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля..

Два. Характеристика

1. Стандарт edmodbus-RTUAgreement.

2. Тип входного сигнала канала может быть установлен в соответствии с его собственными потребностями.

3. Высокая точность получения сигнала: принятие высокой точности 24 позиционирования программируемый источник тока сочетается с двойным возбуждением.

4. Безопасность: Получение сигнала, выход сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга.

5. Защита связи: rs485перенапряжение и перегрузки по току двойная защита для интерфейса вывода сигнала связи.

6. Тип входного сигнала, формат связи может быть установлен по.

7. Защита полярности источника питания.

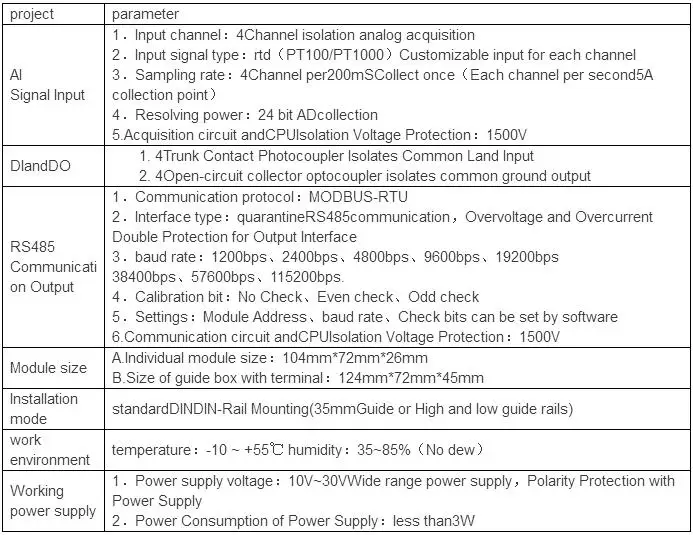

Три. Технические индикаторы

Четыре. Точность измерения

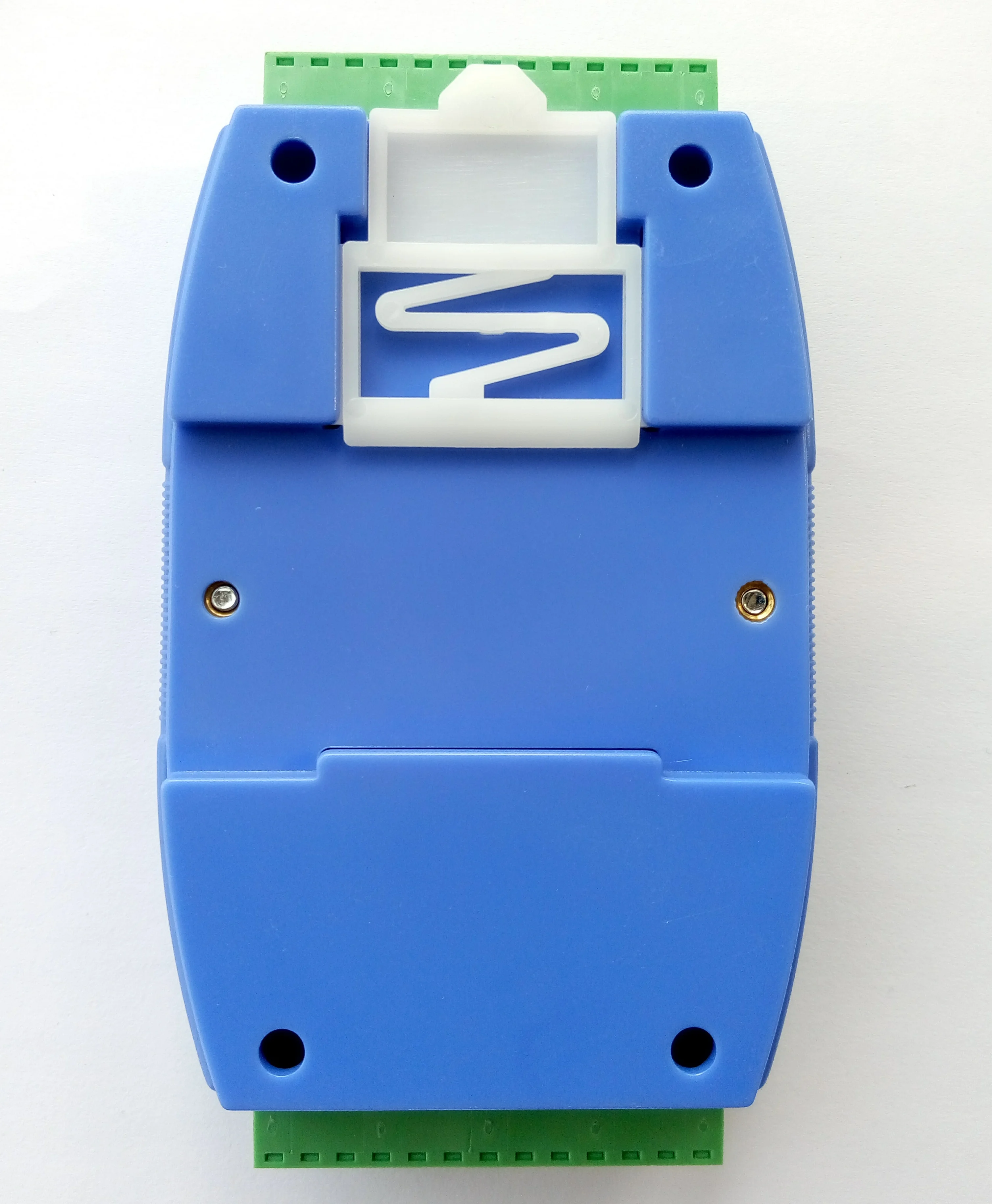

Пять. Внешний вид продукта

Шесть. Описание индикатора модуля и функции переключения

1. POW/SET; Индикация рабочего состояния модуля

A. Зеленый светильник: модули находятся в эксплуатации. B. Красный светильник: модули с параметрами конфигурации были написаны, должны быть повторно заряжены.

2. TXD/RXD: индикация состояния связи

A. Зеленый светильник светит: коммуникация получает данные B. Красный светильник светит: модуль отправляет данные

C. Всегда включен зеленый светильник.: передача данных + передача данных rs485. проводка отменена или проводка сломана.

3. Правый переключатель сброса модуля

А. Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Вперед.,5 модулей в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс.

B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

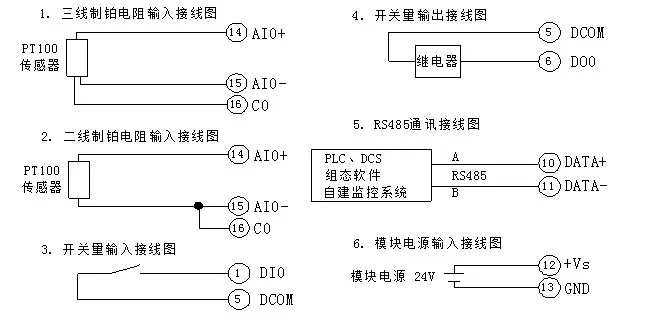

Семь. Типичная схема подключения

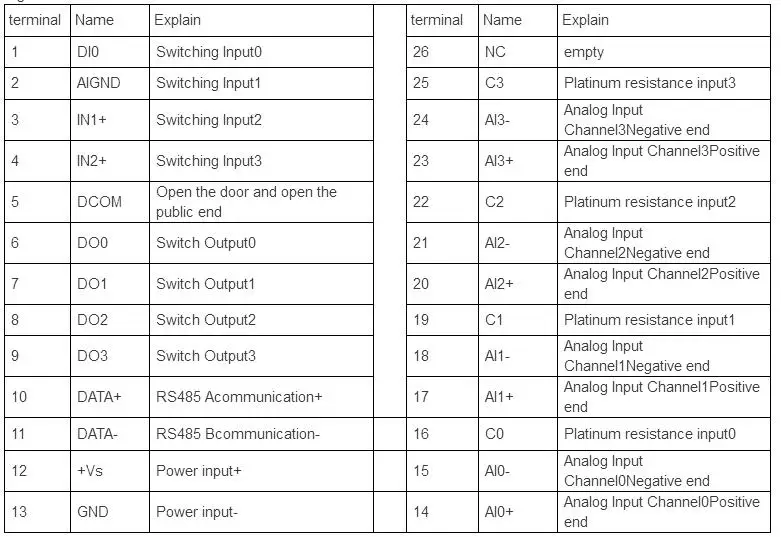

Восемь. Определение терминала

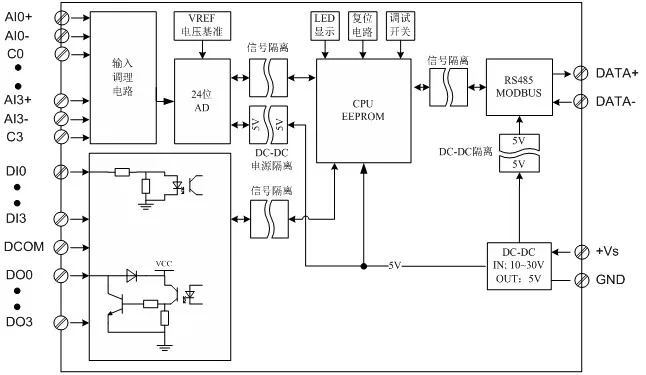

Девять. Схема основного блока

Описание протокола ModbusRegister и связи

Описание протокола ModbusRegister и связи

Один. Модульный поддерживающий код и диапазон адресов

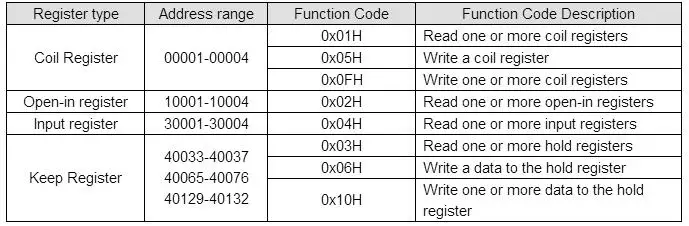

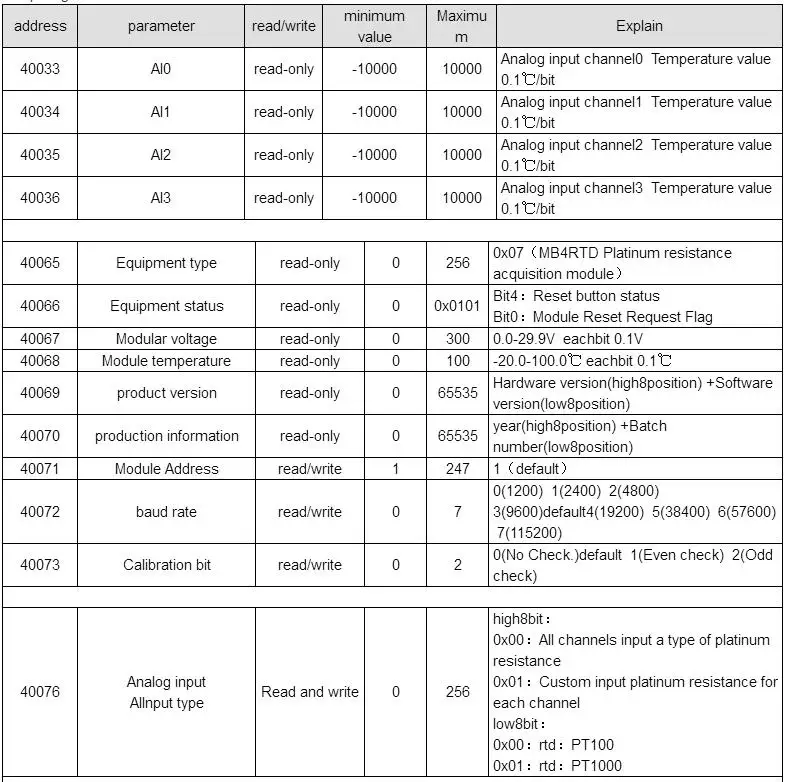

Два. Описание определения регистра

1. Регистр рулонов (0x01H, 0x05H, 0x0FH)

2. Открытый объемный (0x02H)

3. Входной регистр (код функции: 0x04H)

4. Регистрация (код функции: 0x03H, 0x06H, 0x10H)

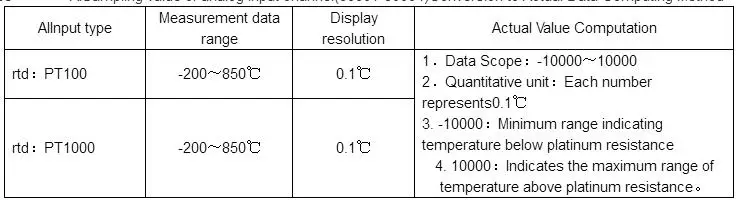

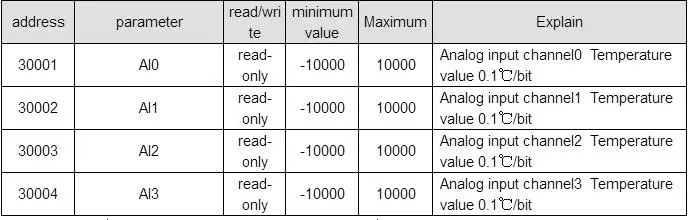

Три. Значение AISampling аналогового входного канала (30001-30004) преобразования в фактический метод обработки данных

Четыре. Modbus rtucommunicationпример команды ввода аналогового канала (адрес модуля exampleModule: 1)

1. Канал read1A (чтение channel0): 01 04 00 00 00 01 31 CA

2. Канал read4A (чтение channel0 - 3):01 04 00 00 00 04 F1 C9

Глава III Конфигурация продукта

Один. Настройки связи

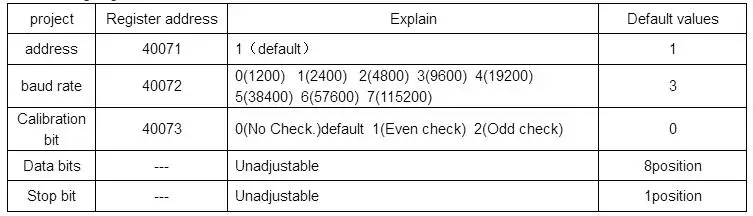

1. Параметры исходящей связи по умолчанию

2. Сброс параметров связи

1) Почему Сброс параметров связи:

A) Пользователи забыли установить параметры связи, не могли связаться с модулями.

Б) Пользователи ошибочно устанавливают параметры связи, не могут общаться с модулями.

2) как сбросить параметры связи

A) Удерживайте светильник на правой стороне модуля и удерживайте его. Более 5 секунд, пока module【POW/set】красный светильник не включится, отпустите нажатой переключатель крана в это время.

B) Параметры связи были сброшены до значения по умолчанию после отключения питания и включения модуля.

3. Пример настройки параметров связи

А. Текущие параметры связи: Адрес: 1, скорость передачи данных: 9600bps, без контрольной точки

B. Параметры связи должны быть установлены: Адрес: 2, скорость передачи данных: 19200bps, без контрольной точки

C. Команды, написанные организацией, use0x10Function Code organization Command.

D. Инструкции по отправке: 01 10 00 46 00 03 06 00 02 00 04 00 00 3C 4A

Два. Тип входного канала модуля конфигурации

1. Процесс настройки аналогового входного типа

А. Программное обеспечение (регистр):

A) все каналы идентичны: запись записи для входа канала Type40076.

B) каждый канал отличается: Храните Register40076Write in0x040X, каждый входной тип канала записывается в separatelyregister40129-40132 hold register.

B. После завершения настройки регистра индикатор изменяется с зеленого на красный, представляет успешную запись, перезапуск модульного источника питания.

2. Примеры настройки: Установите все типы входного канала модуля на bePT100input

А. Для хранения register40076Write data0x0001:01 06 00 4B 03 00 F9 2C

Ответ модуля: 01 06 00 4B 03 00 F9 2 создает успешную адресную конфигурацию.

B. После завершения настройки регистра индикатор изменяется с зеленого на красный, представляет успешную запись, перезапуск модульного источника питания
