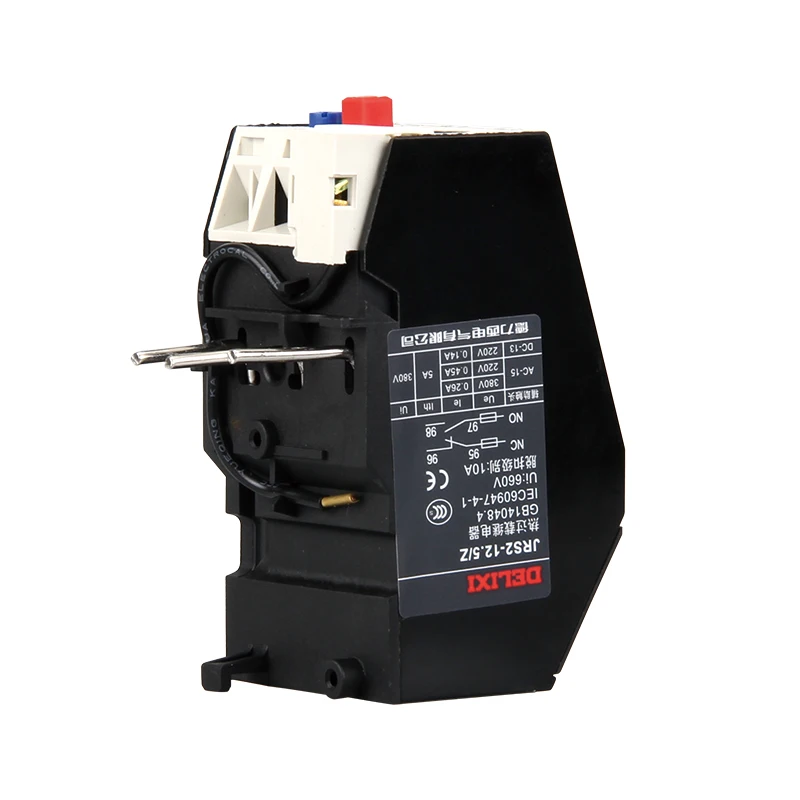

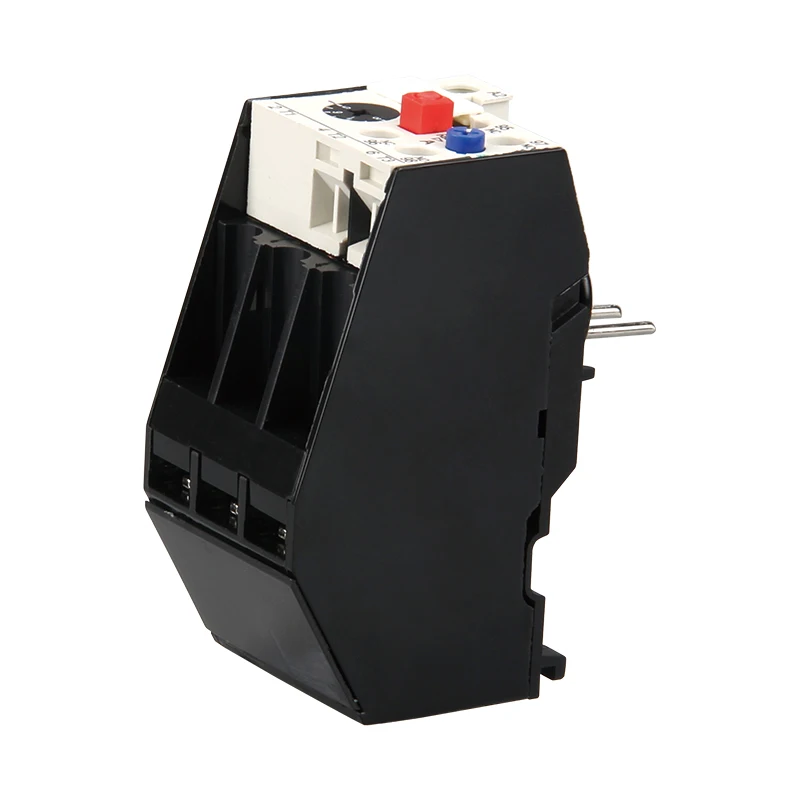

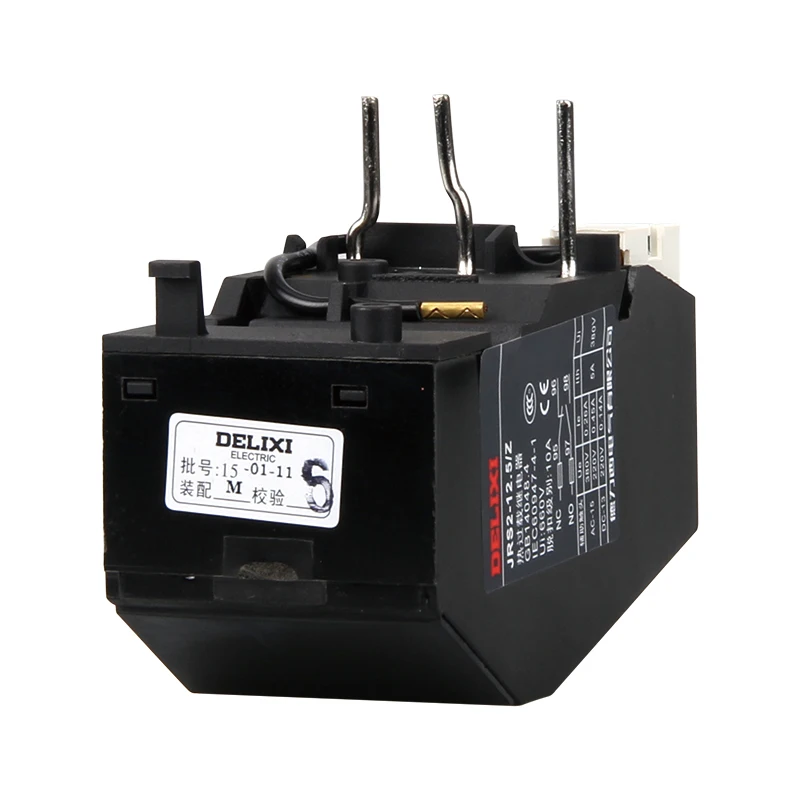

Реле тепловой перегрузки DELIXI реле защиты тока 0 63-1A 1-1.6A 1 25-2A 6-2.5A JRS2-12.5/Z 3UA50

Применение



JRS2 тепловое реле подходит для переменного тока в переменного тока, 50/60 Гц, напряжение до 660V и ток до 630A, моторный накопитель переменного тока длинных или прерывистый длительную эксплуатацию, используется в качестве защиты от перегрузки и выполняет функции защиты фазы разрыва, компенсации температуры и индикации поездки. Он может автоматически и вручную вернуться. Он может быть закреплен вместе с контактором CJX1, также независимо фиксируется. Продукт соответствует IEC60947-4-1 stardand.



Характеристика движения: трехфазный баланс времени движения



Нет Время настройки тока Время движения Состояние запуска Температура окружающей среды 1. 1,05 > 2h Холодное состояние 20 ± 5ОC 2. 1,2 <2h Тепловое состояние (после испытания No.1) 3. 1,5 <4 мин 4. 7,2 10A 2s< Tp<= 10s <=63A Холодное состояние 10 4s< Tp<= 10s > 63A



Характеристика движения фаз-потеря



Нет Время настройки тока Время движения Состояние запуска Температуру помещения с продукцией Любые две фазы Другая фаза 1. 1,0 0,9 > 2h Холодное состояние 20 ± 5ОC 2. 1,15 0 <2h Тепловое состояние (после испытания No.1)



Спецификация



Тип Номер Диапазон настройки (A) Для контактора Тип Номер Диапазон настройки (A) Для контактора JRS2-12.5/Z 0A 0,1 ~ 0,16 CJX1-09
CJX1-12 JRS2-25/Z 0A 0,1 ~ 0,16 CJX1-16
CJX1-22 0C 0,16 ~ 0,25 0C 0,16 ~ 0,25 0E 0,25 ~ 0,4 0E 0,25 ~ 0,4 0 г 0,4 ~ 0,63 0 г 0,4 ~ 0,63 0J 0,63 ~ 1 0J 0,63 ~ 1 0K 0,8 ~ 1,25 0K 0,8 ~ 1,25 1А 1 ~ 1,6 1А 1 ~ 1,6 1B 1,25 ~ 2 1B 1,25 ~ 2 1С 1,6 ~ 2,5 1С 1,6 ~ 2,5 1D 2 ~ 3,2 1D 2 ~ 3,2 1E 2,5 ~ 4 1E 2,5 ~ 4 1F 3,2 ~ 5 1F 3,2 ~ 5 1 г 4 ~ 6,3 1 г 4 ~ 6,3 1H 5 ~ 8 1H 5 ~ 8 1J 6,3 тонн ~ 10 тонн 1J 6,3 тонн ~ 10 тонн 1K 8 ~ 12,5 1K 8 ~ 12,5 2S 10 ~ 14,5 2а 10 ~ 16 2B 12,5 ~ 20 2C 16 ~ 25 Размеры
