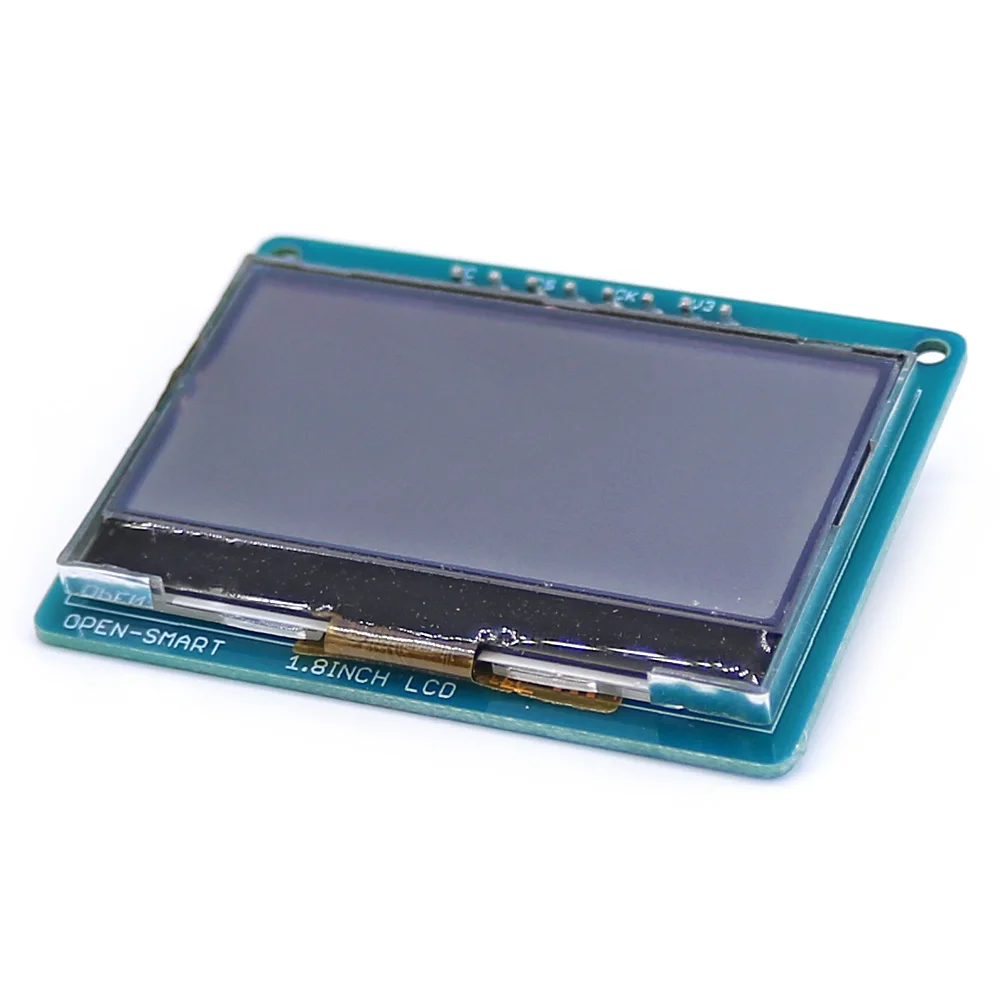

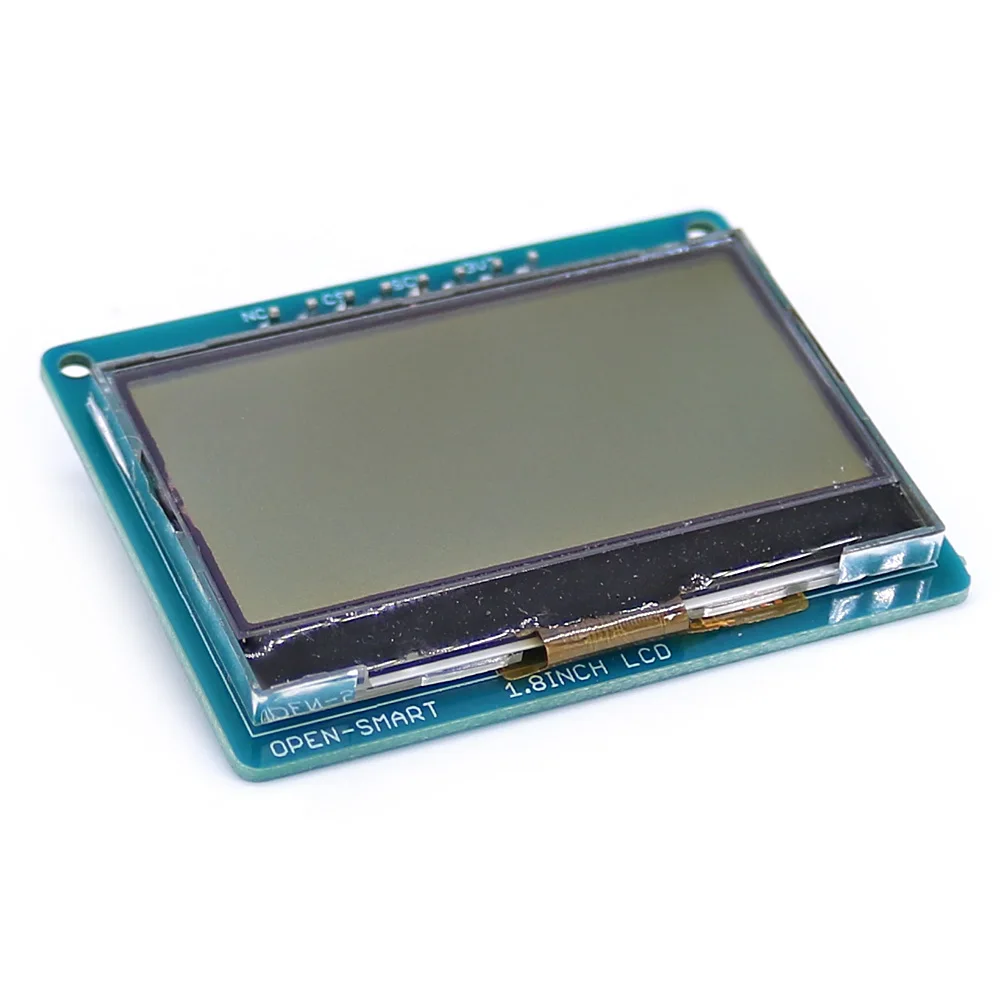

Монохромный экран с ЖК дисплеем OPEN SMART 3 В 1 8 дюйма 128*64 серийный SPI для Arduino Nano Pro

Монохромный экран с ЖК дисплеем OPEN SMART 3 В 1 8 дюйма 128*64 серийный SPI для Arduino Nano Pro

Особенности

Это 1,8 дюймов ЖК-дисплей плата расширения с последовательные SPI интерфейс. Этот дисплей оснащен встроенным в него контроллером с буфером оперативной памяти, так что его легко контролировать MCU.

Она ведет шпильки на тонкопленочных транзисторах на тонкоплёночных транзисторах и коммутационная булавки шаг 2,54 мм, таким образом, вторичной разработки легко.

Он выводит штыри, чтобы вы могли подключить его к макету или использовать кабель для подключения платы Arduino.

-Может использовать его для отображения символов, графики и изображений формата BMP.

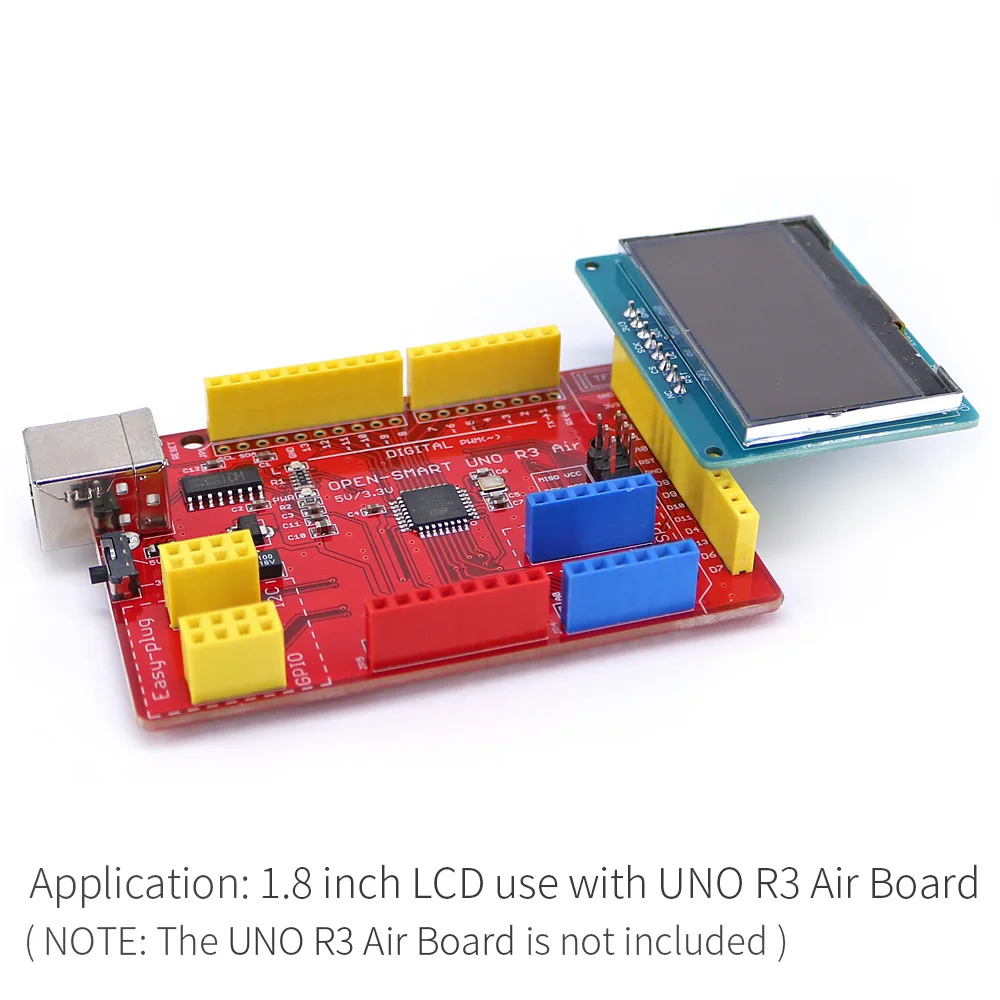

-Совместимость: из-за того, что логический уровень составляет 3,3 V для того, чтобы он совместим с 3,3 релейный модуль для Arduino, вы можете подключиться к нему под открытым небом смарт-микроконтроллер UNO R3 с выходом 5V/3,3 V выключатель питания. Вам нужно добавить схему преобразования уровня, если вы используете 5 В для платы Arduino. Вы также можете подключить его к другим 3,3 V MCU напрямую.

-Разрешение: 128*64, монохромный

-Дисплей Размер: 1,8 дюйма;

-Активная площадь: 38,8x19 мм

-Размер печатной платы: 47.6x37мм

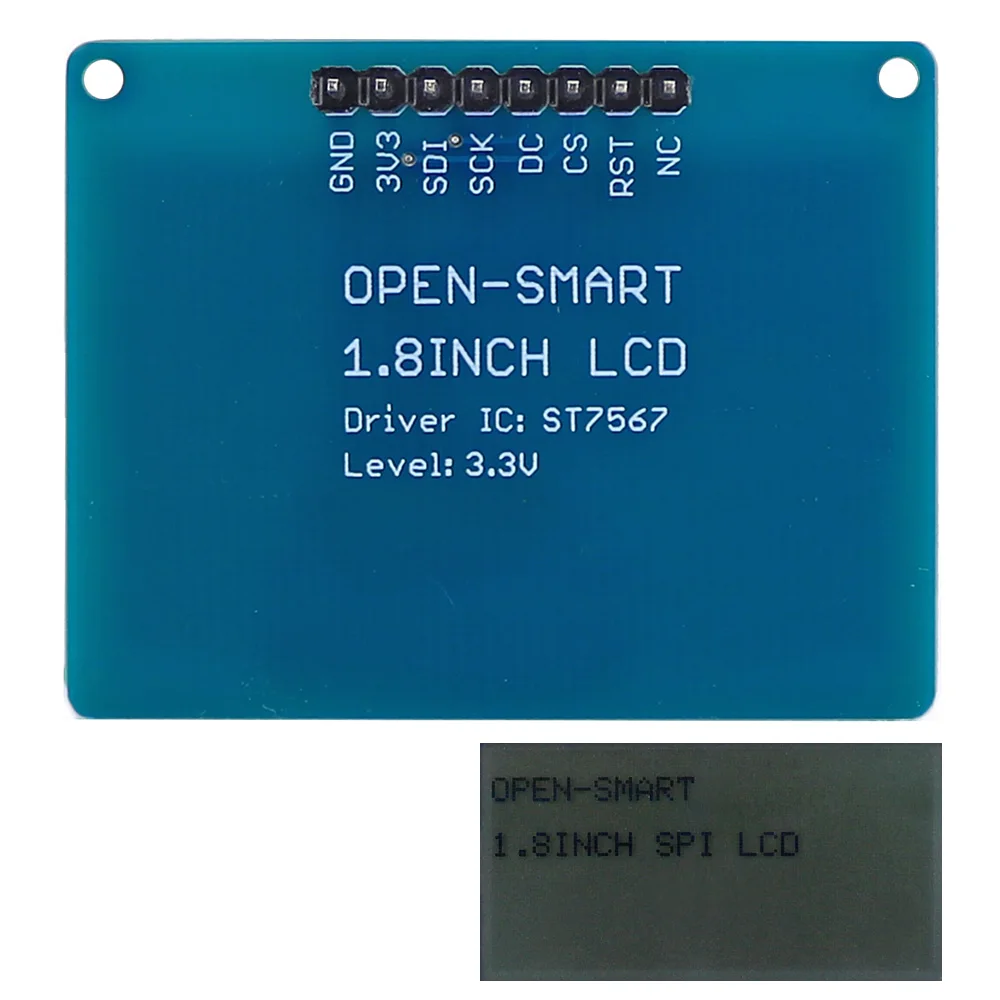

-Привод IC: ST7567

-Рабочее напряжение: 3,3 В;

-Логический уровень: 3,3 V;

-Рабочий ток: максимум 5 мА

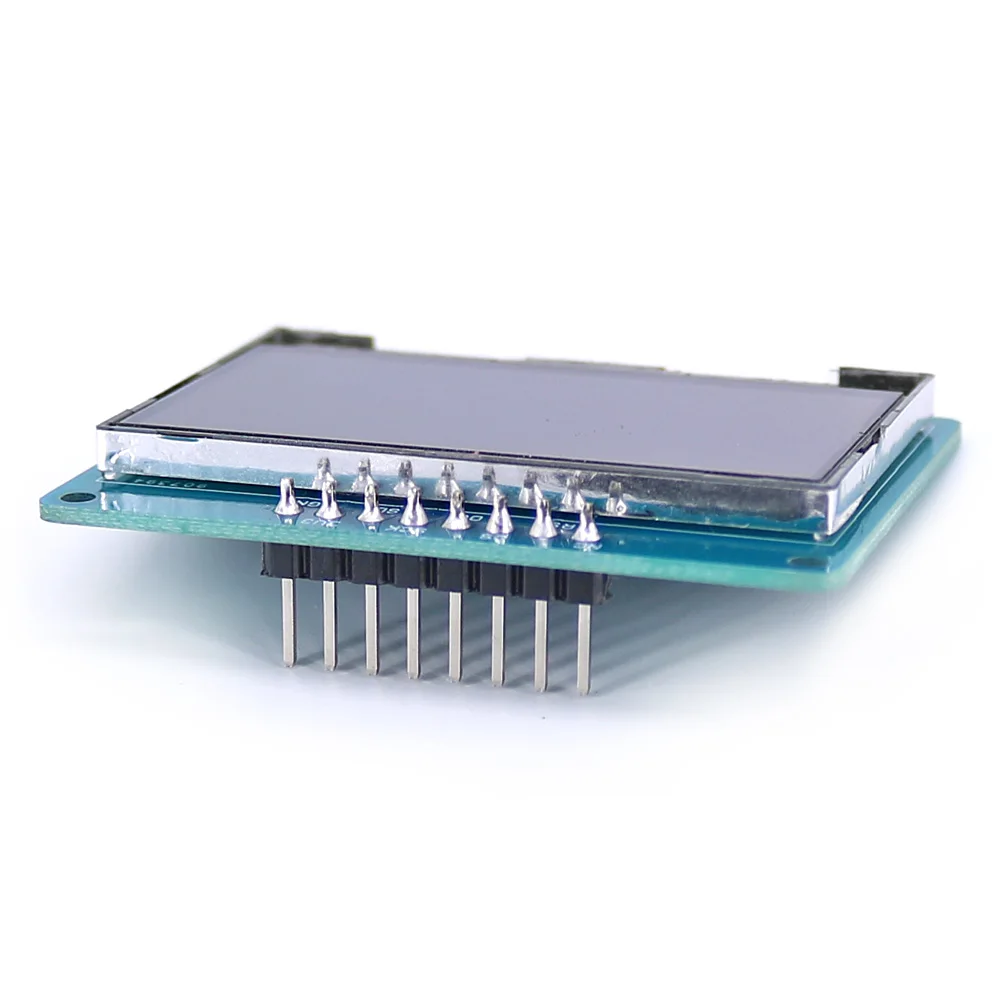

-Ввода-вывода Порты и разъёмы посылка: PAD доступен, вытащить шпильку Тангаж 2,54 мм.

-О подсветке: Нет подсветки, так что энергопотребление Низкое.

-Отлично подходит для DIY.

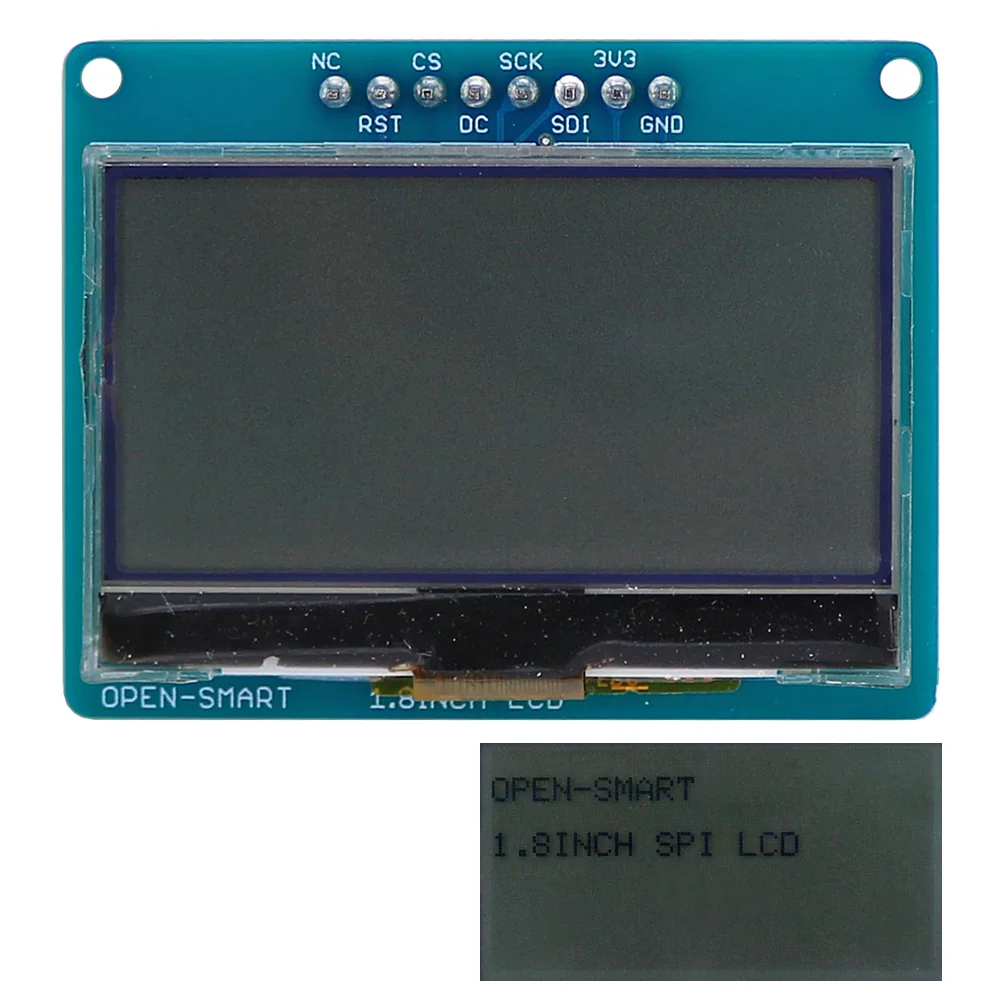

Фотографии

1 x модуль
