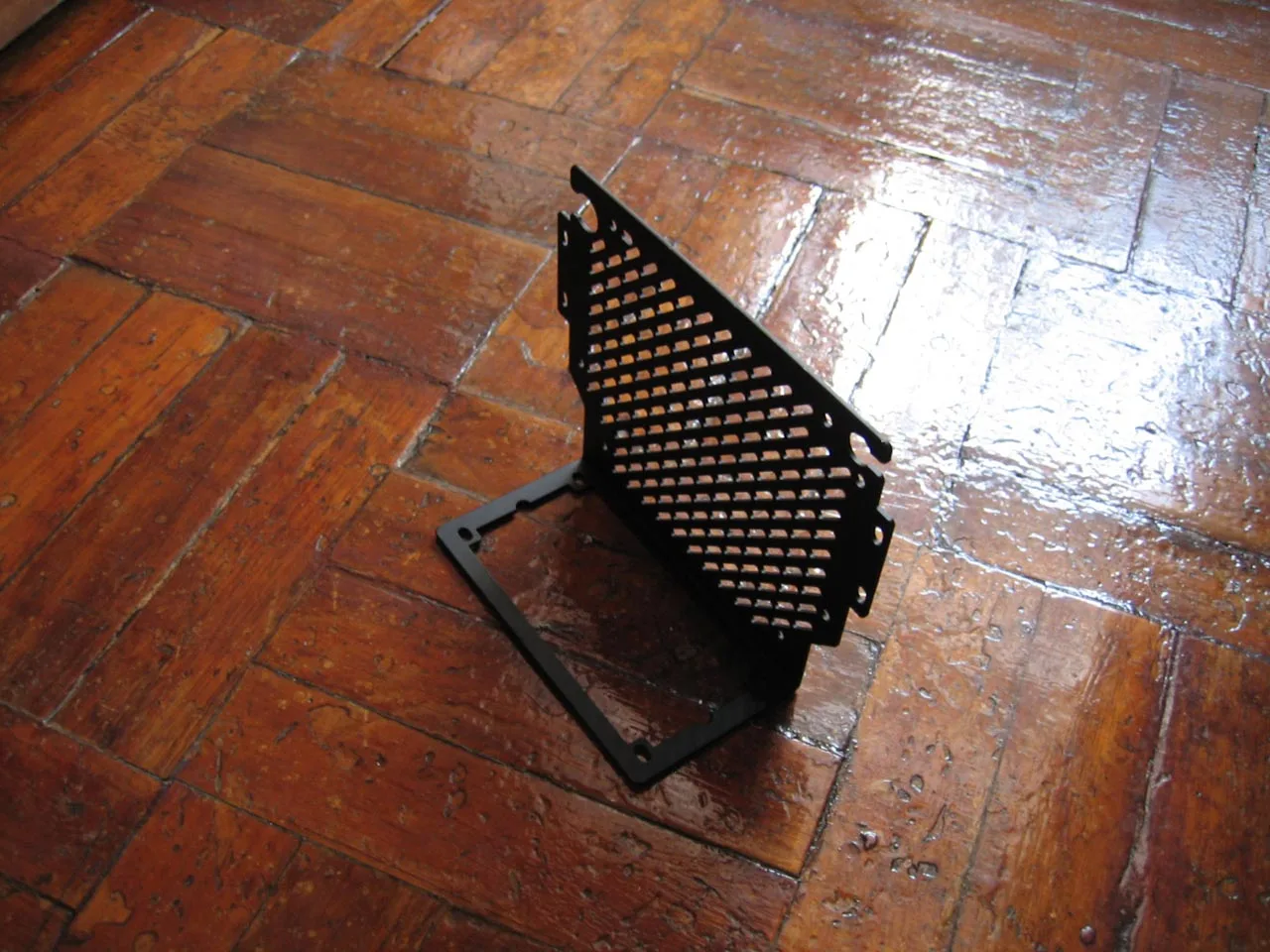

Тесты скамья Алюминий блок питания ATX перегородка ПК SFX архив Мощность рама 12 см

Тесты скамья Алюминий блок питания ATX перегородка ПК SFX архив Мощность рама 12 см

Спецификация
Материал: алюминиевый сплав

Толщина: 2,1 мм

Размер самолета: 169*130 мм

Точность Допуск по уровню поверхности: + 0,15 мм

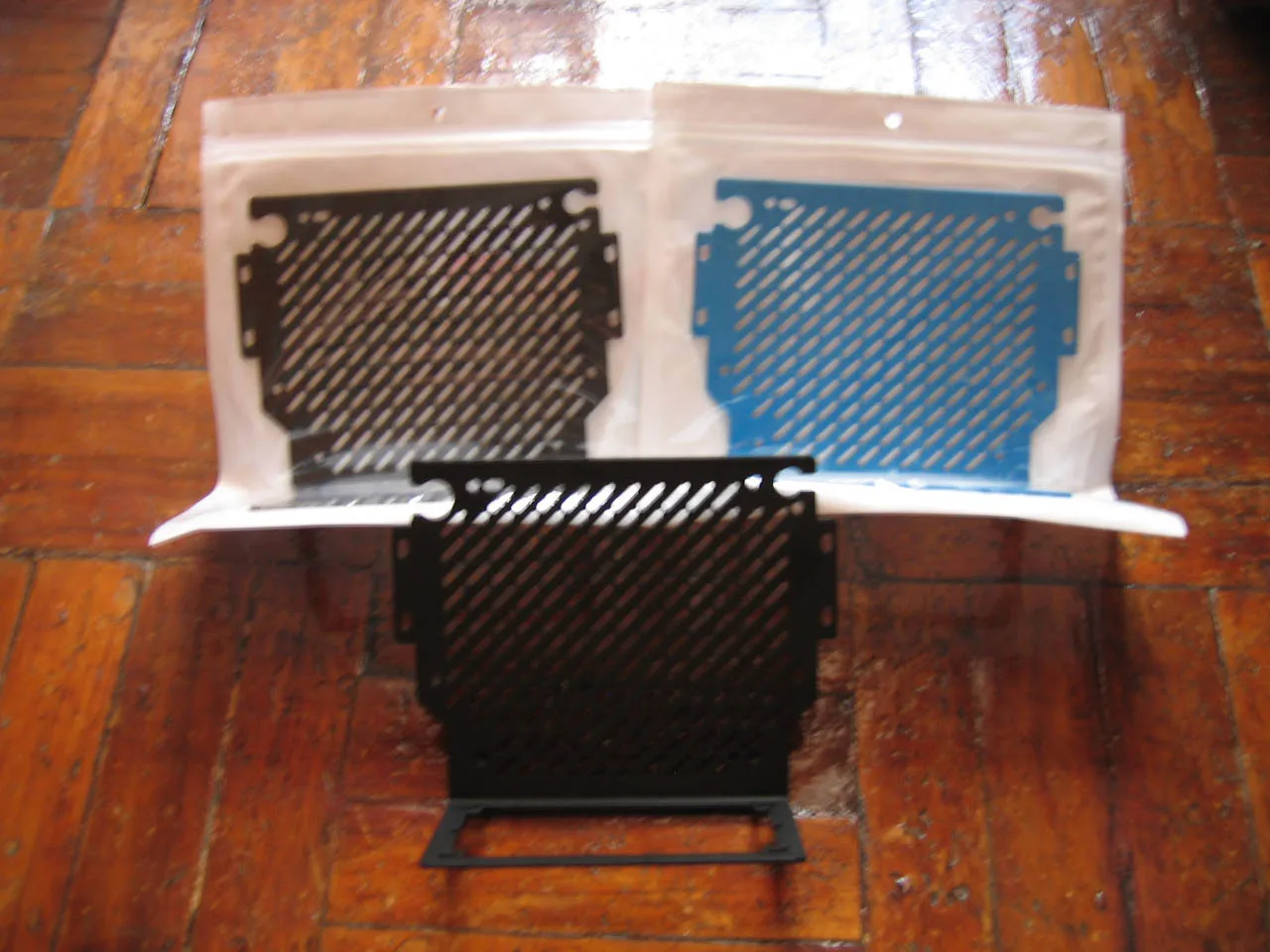

Посылка включает в себя

1 * чехол
1 * некоторые винты

Объясните:

1. Решить проблему рассеивания тепла мини-шасси из-за небольшого пространства

2. Не может установить большой башенный радиатор SFX источник питания вентилятор шума и другие связанные с этим проблемы

3. Мини-шасси/ITX шасси для увеличения внутреннего пространства

4. Интегрированное решение для улучшения среды рассеивания тепла в шкафу и снижения уровня шума

5. Он превосходит DC-ATX с точки зрения стоимости, эстетики, надежности и послепродажного обслуживания.

Почему наша команда разработала этот кронштейн заднего плана ATX?

1. Некоторые плееры предпочитают заменить оригинальный источник питания ATX на Блок питания SFX, чтобы увеличить внутреннее пространство шасси. Тем не менее, использование обычных SFX в ATX конверсионные перегородки для установки SFX может только увеличить пространство, например, блок питания SFX высотой 64, ATX блок питания высотой 86, вычтите часть высоты, необходимой для установки перегородки, и замените ее на Блок питания SFX. На самом деле, это может только увеличить высоту пространства 10-15 мм, увеличение этой небольшой высоты пространства не очень полезно; Например, глубина SFX 100, ATX 150, глубина SFX уменьшена на 50 мм, но фактическая ситуация установки? Для всех шкафов питания и 99% материнских плат, оригинальный источник питания ATX будет полностью заблокирован на верхней части радиатора процессора и не полностью заблокирован после замены SFX, радиатор может разоблачить 1/4 или даже половину, но все еще не может установить большие радиаторы, основная проблема не была решена.

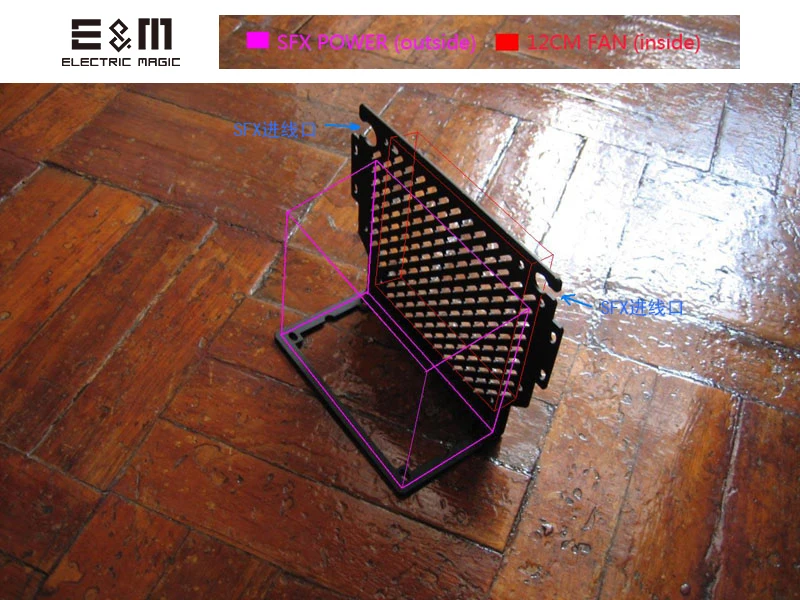

2. Наш кронштейн базовой пластины нацелен на эту проблему. Основываясь на опыте предыдущих, мы улучшили его и приняли принцип «тусоваться после подвешивания». Как показано на рисунке выше, мы установили «мясорубку» на внешней стороне задней части шасси, а затем зафиксировали блок питания SFX вертикально на «мясорубке», таким образом, можно получить пространство, занимаемое источником питания в шасси. Когда источник питания полностью выпущен, и как большой источник тепла в шасси, при переносе на улицу, теплоотводящая среда в шасси также может быть значительно улучшена.

3. Существует также много феноменов шума вентилятора источника питания SFX, «Мясорубка» также дает решения, как показано на рисунке выше, вытягивается внутреннее подключение вентилятора SFX (лучший эффект удаления вентилятора) чтобы оригинальный вентилятор больше не работал, И затем блок питания SFX устанавливается вертикально в «мясорубке», а выход вентилятора блока питания находится внутри (справа). Внутри шкафа вентилятор 12 см устанавливается внутри мясорубки (шкафа). В то время как вентилятор 12 см накачан изнутри и снаружи, ветер будет непосредственно дуть на печатную плату и радиатор SFX. Затем он будет выписан из вентиляционного отверстия позади источника питания SFX P. Образуется конвекция. Большой вентилятор используется для замены оригинального маленького вентилятора, и генерируется шум. Проблема была решена.
