Ключевые особенности:
-Точность выхода 10 МГц Синусоидальная волна или квадратная волна, низкий уровень шума
-Выход 1pps второго импульса, синхронизация с UTC время, может держать время.
-Высокочувствительный GPS прием, маленькое небо может блокироваться.
-С индуктором блокировки, красным светодиодом, блокировкой оборудования.
-Мощность 12 В/1,5 А, простая, может использоваться
-Недешево, малое количество, использовано удобно
-Уникальное удаление алгоритма дрожания gps-сигнала, более высокая точность
-ЖК-дисплей GPS прочность, время, выходная частота

Обзор:GPSDO name gps-программируемый осциллятор, используемый GPS выходной точный сигнал времени для управления оборудованием часов. В этом оборудовании используется GPS выход 1 pps, управление на плате OCXO, используется специальный алгоритм для фильтрации времени дрожания GPS. сделайте OCXO точность вывода часов. Всегда изменяйте. Плата с ЖК-дисплеем, gps сила, время и частота отклонения.

Параметр:
-Название: LCD-GPS генератор
-Мощность: DC11.7-12.9V <= 15 Вт
-Мощность GPS ANT: DC3.3V/50mA
-1 PPS выход: квадратная волна, 3.3Vpp
-Выход 10 м: Синусоидальная волна, 1 Vrms (10-15dBm), квадратная волна, 3,3/4.7Vpp
-Выход RS232: сигнал GPS NMEA
-Точность: выше, чем OCXO 2 порядка

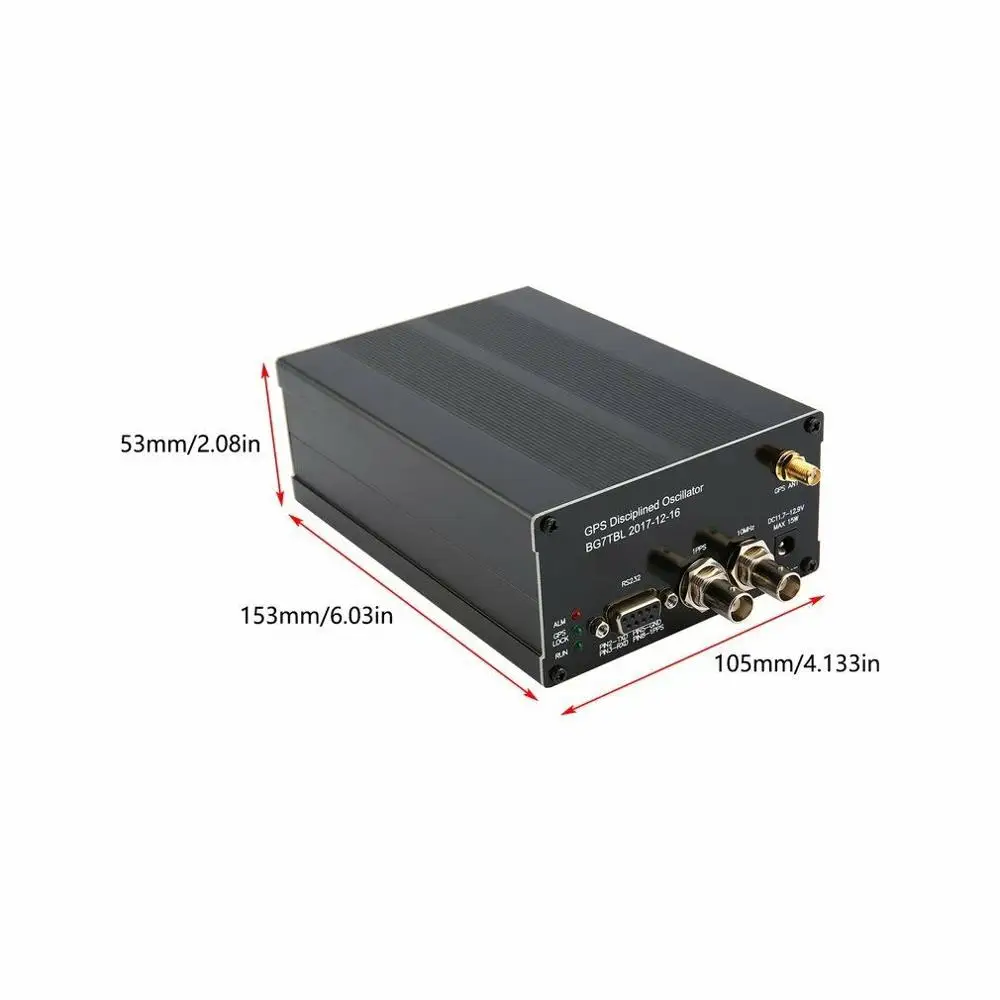

-Размер: Ш * В * Д = 107*55*172 мм (включая BNC соединение)

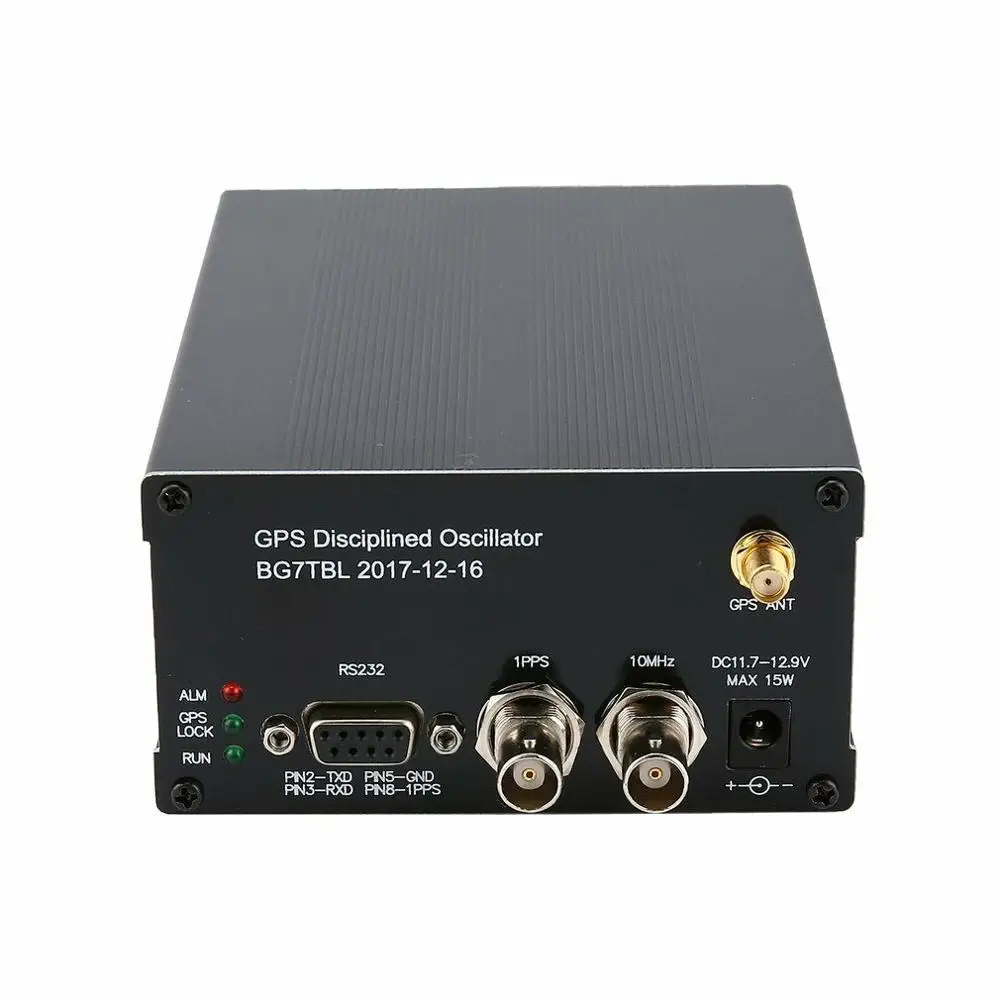

1. Рабочее состояние светодиода
ALM: предупреждение, включение, точность выходного сигнала низкая.
GPS Блокировка: GPS индуктор блокировки, в то время как GPS блокировка, светодиод.
Запуск: светодиодный индикатор, светодиодная вспышка, оборудование нормальное, если не вспышка, неисправность оборудования.
2. DB9 подключение, выход NMEA GPS поток. Выход 1PPS сигнал, RS232 уровень.
3. Один пульс в секунду, BNC подключен. От GPS модуля. Восходящий край действителен,
Выход 4,10 МГц, подключение BNC, Выходная Синусоидальная волна или квадратная волна.
5. Подключение активной GPS антенны, SMA подключено.
6. Внешняя Мощность подключения, используется 5,5 мм/2,1 мм DC plus. Внутри положительный, снаружи отрицательный, 11,7-12,9 в макс. 15 Вт

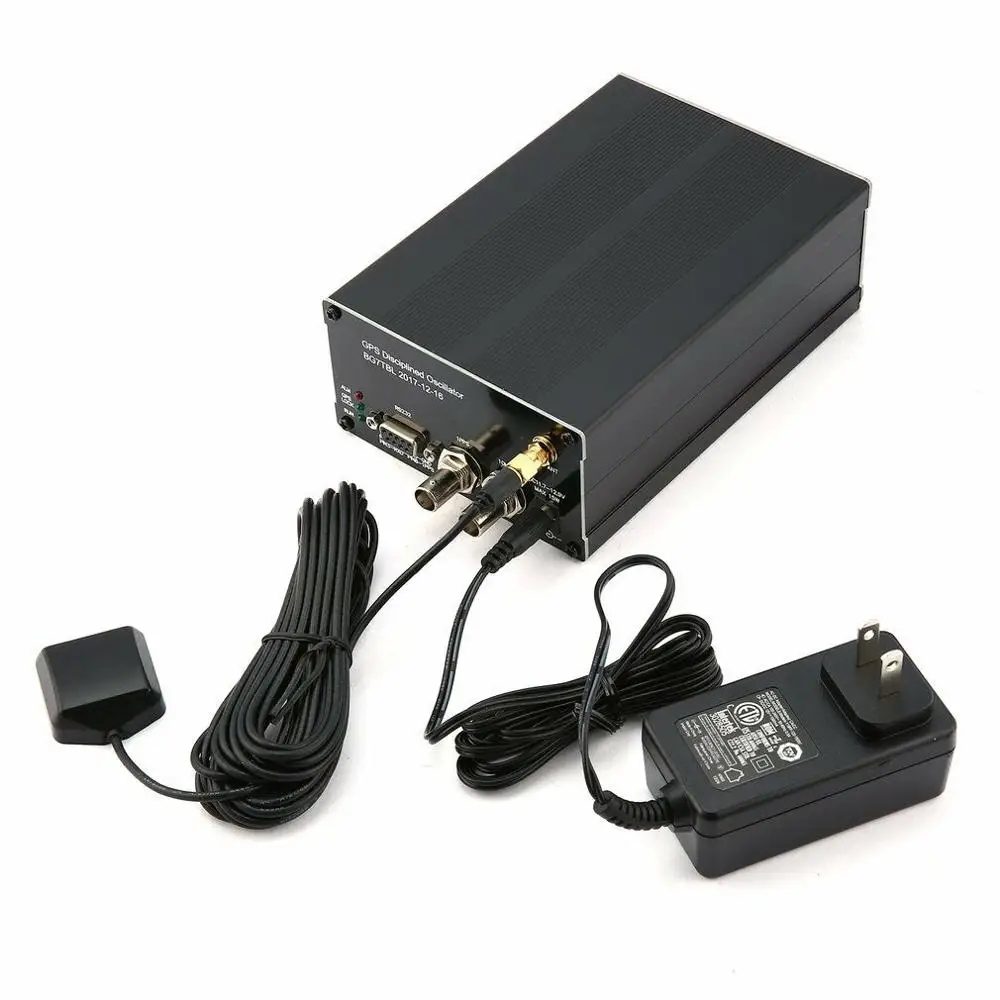

6. Аксессуар-5 м активная антенна GPS, адаптер DC12V/1.5A. Подключите gps-антенну, подключите блок питания DC12V. Может выводить стандартную частоту 10 МГц.

Внимание:Должен быть использован 5,5/2,1 DC plus, если используется 5,5/2,5 будет плохой контакт.

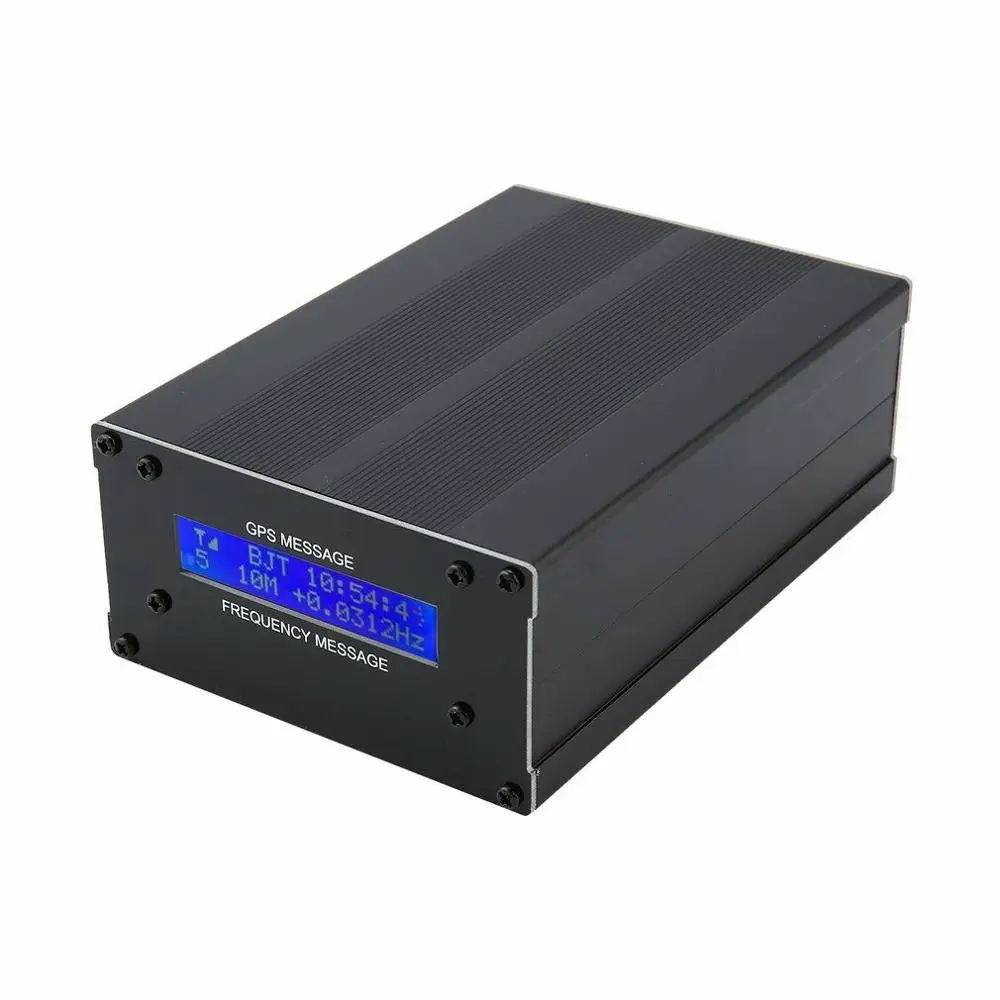

Передняя часть-ЖК-дисплей.
4,3 Подключение ПК
GPSDO-DB9 PC-DB9
PIN2--------------------PIN2
PIN3--------------------PIN3
PIN5--------------------PIN5
PIN8--------------------PIN8
GPSDO-DB9 PIN2, PIN5, PIN8 подключается к PC-DB9 PIN2, PIN5, PIN8,
Скорость передачи данных составляет 9600BPS, скорость передачи данных фиксируется.

4,4 рабочее состояние задней панели:
Питание: три светодиода все включено, все выключено, затем мигание, gps-блокировка светодиода, предупреждение о включении.
Сила тока: менее 1,5 А.
Преднагрев: на борту находится оксо, оксо-пренагреватель требует 30 минут. через некоторое время ток будет медленно становиться маленьким. до тех пор, пока gps-замок не включится, предупредите о выключении светодиода, означает, что оборудование является нормальным
Нормально: запуск светодиодной вспышки, gps-блокировка. предупреждение о выключении светодиода означает, что GPSDO работает нормально. когда предупредительный светодиод выключен, точность составляет менее 0,05 Гц @ 10 МГц, держите gps-замок в течение 5 часов, Точность составляет менее 0,005 Гц @ 10 МГц.

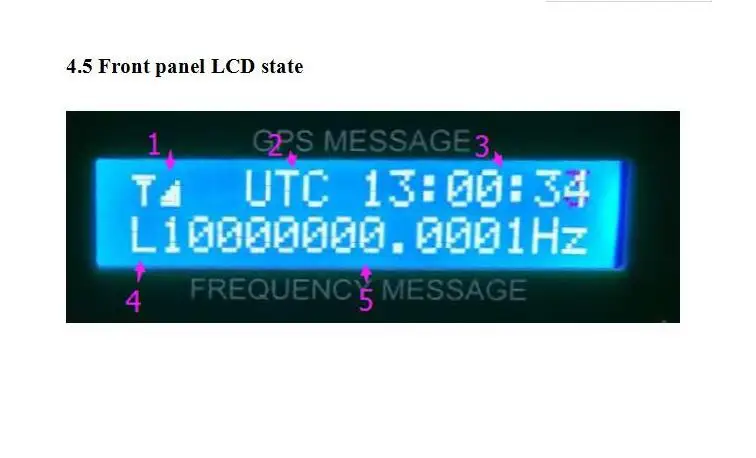

4,5 ЖК-дисплей передней панели:
Используется 1602 ЖК-дисплей, область дисплея-две линии, каждая линия-16 символов.
GPS дисплей силы сигнала, первая линия 1,2 символа, дисплей GPS сила сигнала, Первый символ знак антенны, все дисплей, второй символ сила GPS сигнала, есть 6 шагов. от слабой силы до сильной пуста, 1 точка, 2 точки, 2 + 3 точки, 2 + 3 + 4 точки, 2 + 3 + 3 + 4 точки.
Область отображения символов, 6 символов, можно с помощью команды для настройки.
Область отображения времени, 8 символов, можно с помощью настройки команды
Disciplлизованный дисплей состояния, 1 символ, когда система accuary, display L, иначе не отображается.
Частота отображения выходного сигнала Referenec, 15 символов.
Питание, ЖК-дисплей все включено, затем все выключено, проверьте ЖК-дисплей хорошо или плохо.
Затем дисплей
GPSDO UTC +/-XX: XX дисплей UTC офсетная
BG7TBL V20171210 авторский и version дисплей
Завершите, введите обычный режим отображения
Если GPS не зафиксирован, ЖК-дисплей в нижней части будет отображать GPS без фиксации

4,6 команда настройки режима отображения
Настройка режима отображения частоты, 6 символов, смещение UTC, нужен короткий внутренний прыжок PCB.

Скорость передачи данных составляет 9600BPS, бит данных 8, стоп-бит 1, проверка бит нет, управление потоком нет.
Команда star с $ GPGTC, конец с T *, средний-12 байтовая команда.
$ GPGTC, X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 T *

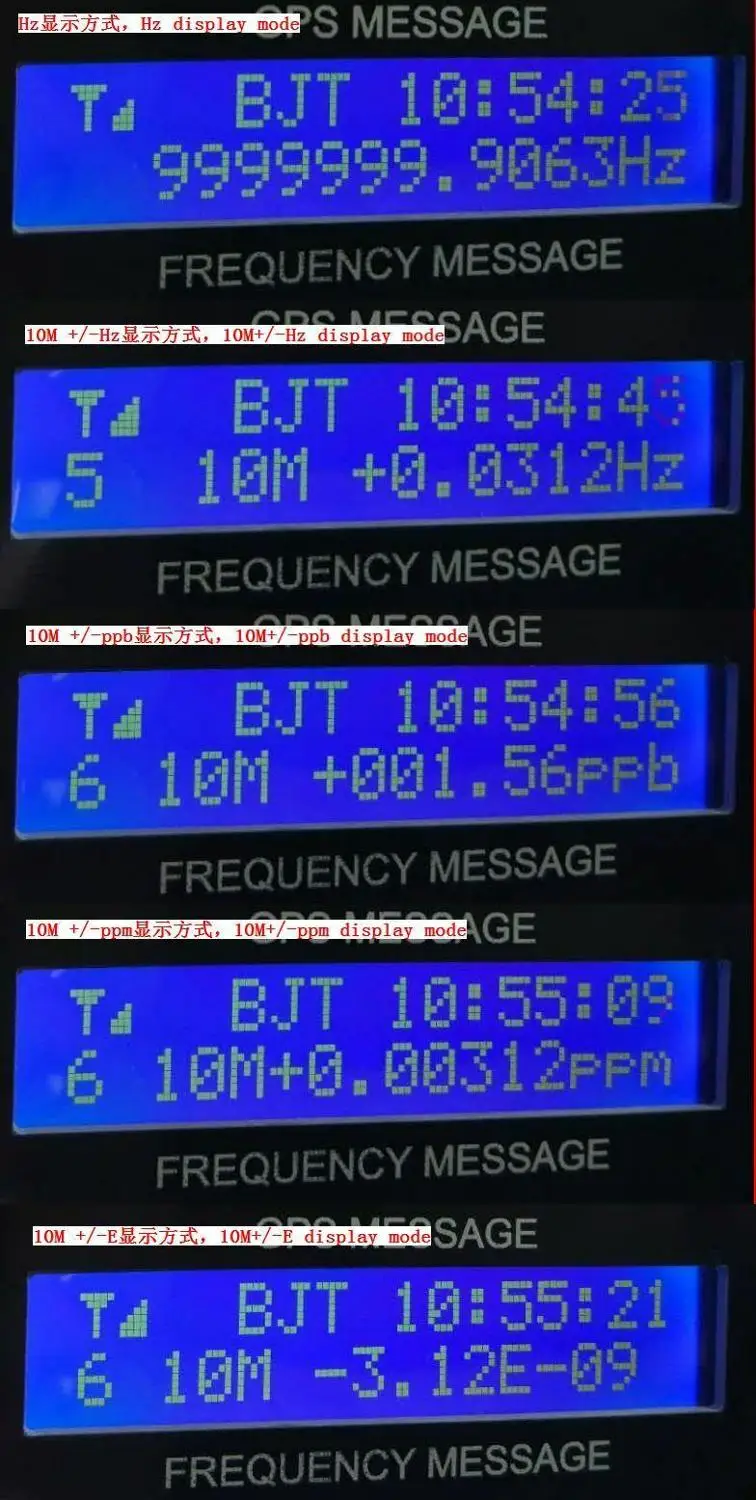

X1, настройка режима отображения частоты, 10000000,0000 Гц, 1,10 м +/-0,0000 Гц, 2,10 м +/-000.00ppb 3,10 м +/-0.00000ppm
X2 X3 X4 X5 X6 X7 дисплей 6 символов.
Смещение времени X8, +/-
X9 X10 часовое смещение, макс. 23
X11 X12 минутное смещение, Макс 59

Пример 1: display BJT, UTC + 8, ppb, command-$ GPGTC, 2 BJT + 0800 T *
Пример 2: отображение GMT UTC + 0, отображение 10000000,0000 Гц, команда $ GPGTC, 0, GMT + 0000 T *
Пример 3, отображение EST-5, PPM, команда $ GPGTC, 3 EST + 05: 00 T *
Команда ОК, возврат машины ок.
Подключение db9, подключение перемычки.
Настройка порта com, команда ввода

4,7 примечания по использованию:
Частота ЖК-дисплея только для справки, есть отклонение с фактическим выходом.
Gpsdo долгое время на линии, поверхность машины является предупредительным, этот вид феномена является нормальным.
GPS антенна избегает помех, избегает высокого напряжения, избегает освещения. Поместите антенну, чтобы открыть небо. Одна линия неба может блокировать, но точность и дрожание хуже.

Поток сигнала:Сигнал 1575 м поступает с GPS антенны, вход gps-модуля, gps-выход 1PPS и NMEA gps-сигнал блокировки. Используется 1PPS для ворот через CPLD и MCU выходной EFC сигнал, корректирует выходную частоту OCXO.

Часто задаваемые вопросы:
1. Вопрос: Как я могу узнать, что машина хорошая.
О: время включения, красный светодиод выключен, машина хорошая.

2. Вопрос: Как я могу узнать, что MCU хороший.
О: когда питание включено, все светодиоды будут включаться, а затем работать со светодиодной вспышкой, красный светодиод, означает, что MCU хорош.

3. Вопрос: 5 м GPS активная антенна короткая, как это сделать. Не может подключить GPS антенна?
A: используется расширенная линия GPS, такая как 5 м, 10 м, 15 м, 20 м расширенная линия. Не может использоваться GPS антенна, это OCXO.

4. В: я использовал частотомер, частота тестирования отличается от частоты ЖК-дисплея, что я могу сделать?
О: частота ЖК-дисплея только для справки, фактический тест-это отклонение. когда ЖК-дисплей L10000000.000xHz или другая частота L, частота accuary. убедитесь, что стандарт частоты теста составляет менее 0,001 Гц accuary-это стандартное отклонение частоты.
В: сила GPS изменяется в течение некоторого времени является высокой
Ответ: это правильно, потому что интенсивность сигнала зависит от положения спутника, погоды и алгоритма.

Комплектация:
-1 x GPS часы
-Адаптер AC110-220-DC12V-1 шт.
-1x5 m GPS ANT
