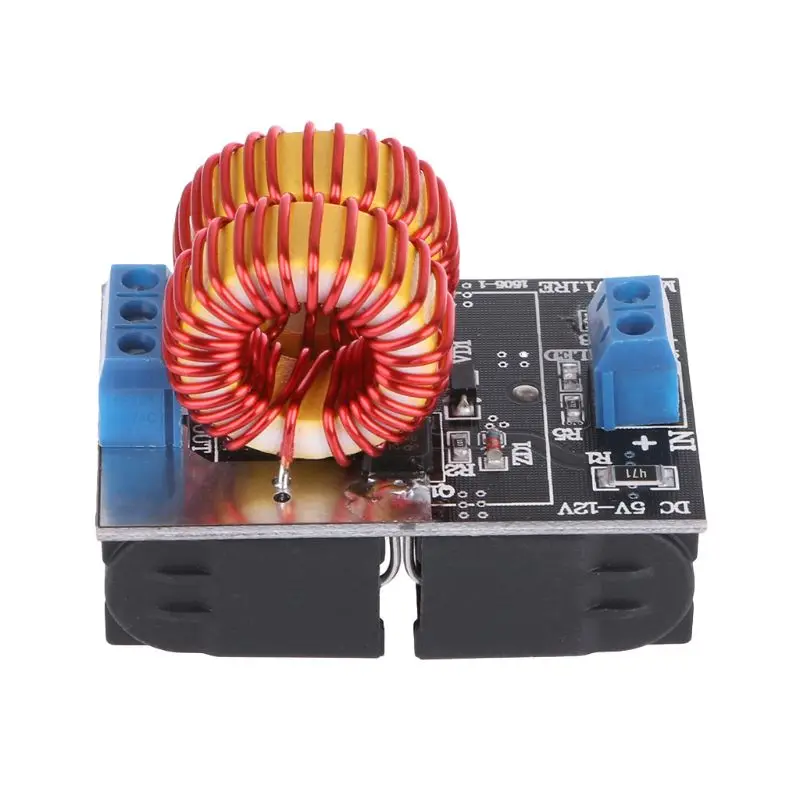

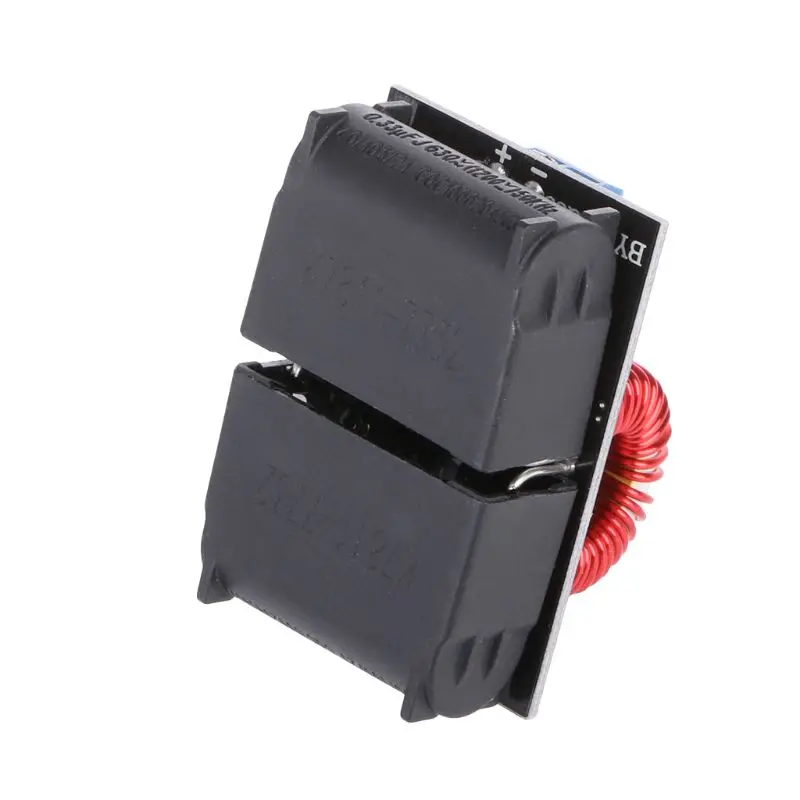

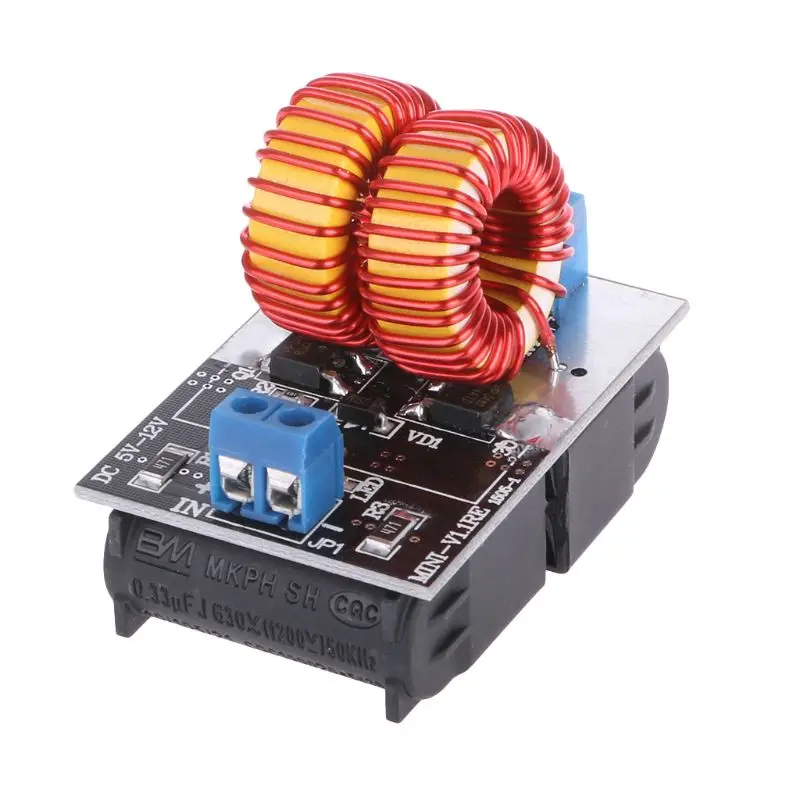

5 15 в 150 Вт Mini ZVS индукционная нагревательная плата Flyback драйвер нагреватель

5 15 в 150 Вт Mini ZVS индукционная нагревательная плата Flyback драйвер нагреватель

Особенности:
100% новый и высокое качество
1. Максимальная мощность 150 Вт (12 В индукционный нагрев)
Нажмите на катушку зажигания 12 В, когда основной 5 + 5 поворотов, 30 Вт или около того.
2. Входное напряжение постоянного тока 5 В ~ 12 В (напряжение 5 В превышает 12 В или ниже, чем продавец не гарантированно работает должным образом, входное напряжение не находится в пределах этого диапазона, проблема, которую Продавец не несет!)
3. Убедитесь, что все компоненты правильно припаиваются, линия питания не перевернута, а затем мощность!

Вход напряжение: 5v-15v

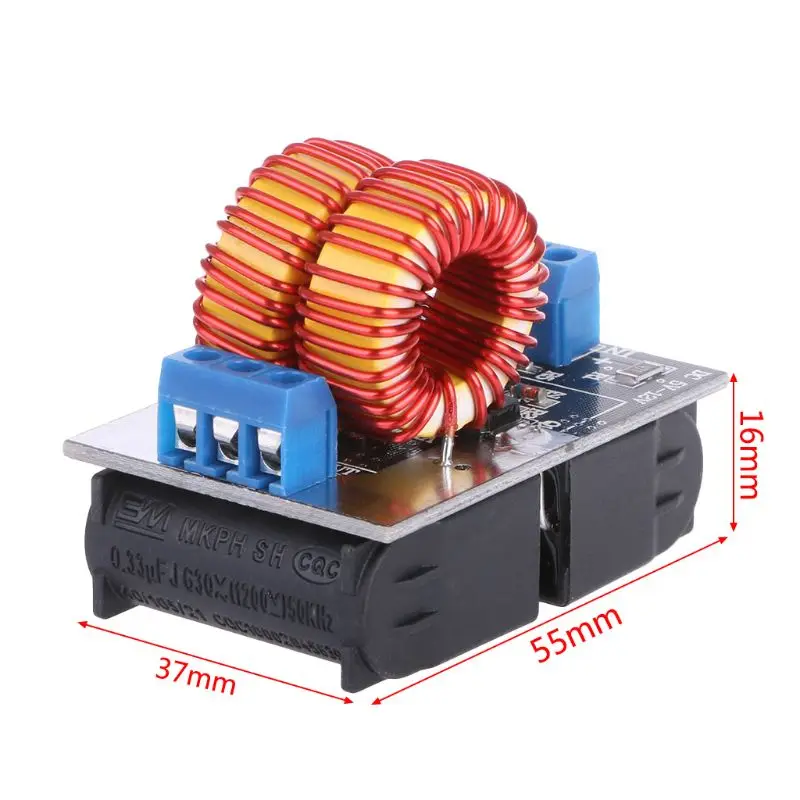

Модуль Размеры: 5,5x3,7x1,6 см (Д * Ш * В)

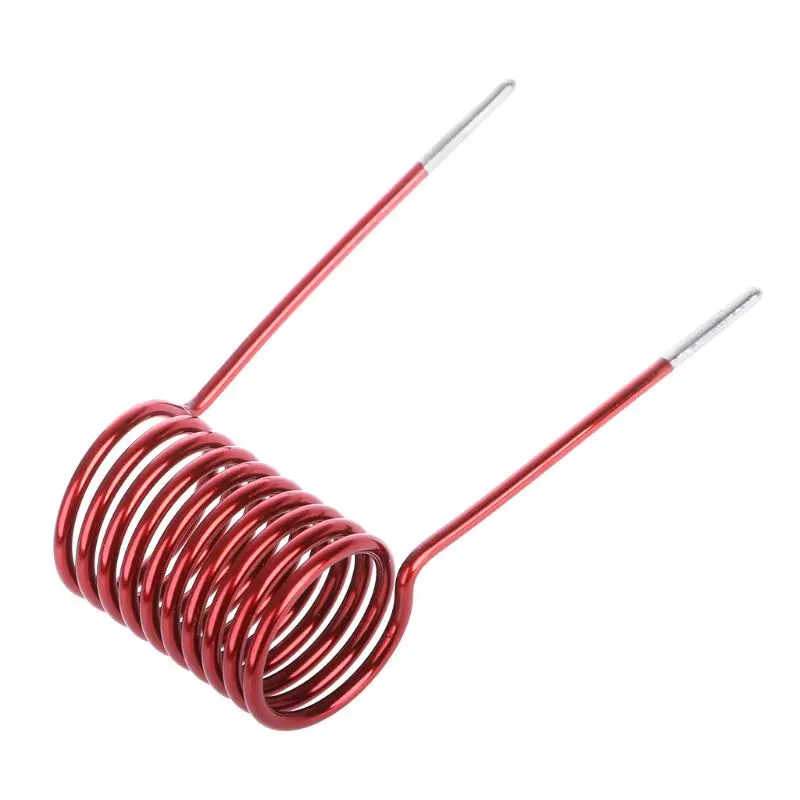

Катушка Размер: длина: 7,5 см
Ширина: 2,8 см

Примечание:
    При использовании аккумулятора и источника питания, необходимо убедиться в том, что рабочее напряжение выше 4,5 V! Не убедитесь, что напряжение всегда выше 4,5 V во время работы, не использовать батареи или источника питания! Не используйте сухую батарею!
Ширина нагревательного объекта должна быть от 1/3 до 1/2 внутреннего диаметра нагревательной катушки, и максимальный не должен превышать 2/3!
Диаметр нагреваемого объекта должен контролироваться в пределах 20 мм, насколько это возможно. Если нагрев слишком большой, будет трудно нагреваться до красного. В конце концов, мощность ограничена.
Индуктивный нагрев, обычно работает в течение 5 минут, чтобы выключить охлаждение. Поскольку ток относительно большой во время индукционного нагрева, тепло катушки также относительно велико.

При нагревании часть тепла, генерируемого нагревательным предметом, передается на нагревательную катушку.

    В течение длительного времени температура нагревательной катушки высока. Если нагревательная катушка подключена к терминалу, пластиковая часть терминала будет расплавлена!

        Поэтому лучше всего припаять нагревательную катушку непосредственно к печатной плате во время индукционного нагрева.
Для долгосрочного использования рекомендуется использовать медную трубку в качестве катушки и охладить ее водой.
Синий светодиодный индикатор питания, нет электричества, вы можете увидеть, выключен ли светильник!
Причины, по которым светильник выключен, могут быть:

     1. Линия не подключена, и источник питания не работает.

        2. Плата имеет повреждения компонентов.
Когда светильник индикатора темен, он должен быть, что источник питания недостаточен, и вам нужно заменить источник питания на большую мощность.
Non-tap больше подходит для индукционного нагрева
Нагревательная катушка может быть припаяна к печатной плате таким образом

Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 x индукционный нагревательный блок питания
1 х катушка
