Температурный аналоговый изоляционный гибридный модуль захвата Modbus для

Температурный аналоговый изоляционный гибридный модуль захвата Modbus для

Type1:J ± 20mA PT100

Type2:J ± 20mA PT1000

Type3:J ± 20mA CU50

Type4:J ± 20mA CU100

Тип 5:J ± 20 мА Функция измерения нетермического сопротивления

Type6:J 4-20mA PT100

Type7:J 4-20mA PT1000

Type8:J 4-20mA CU50

Type9:J 4-20mA CU100

Тип 10:J 4-20mA Функция измерения нетермического сопротивления

Краткая информация

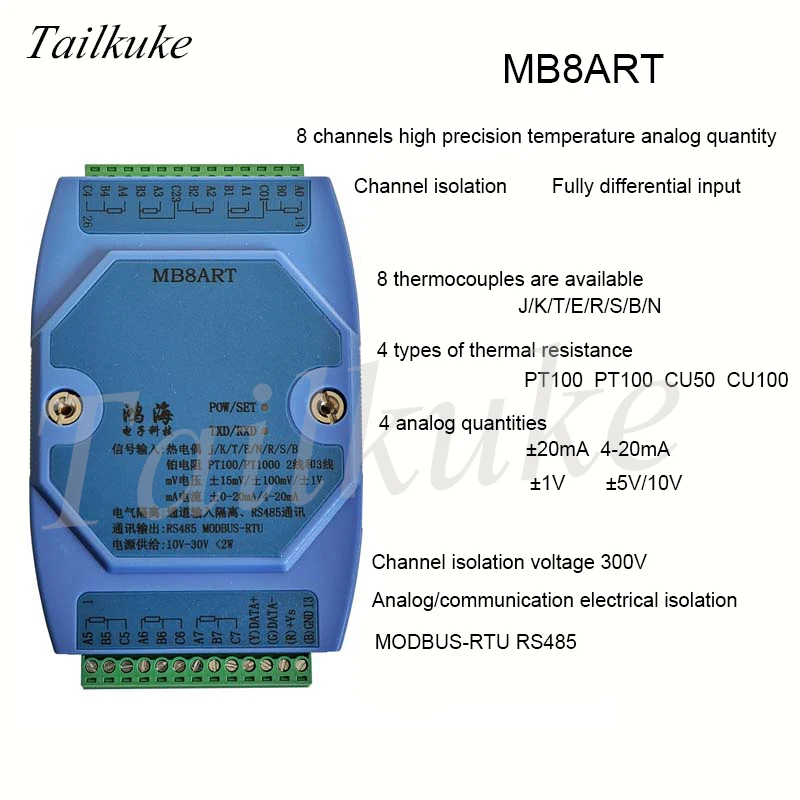

MB8ART 8 высокая точность смешанных сигналов модуль сбора, acquisable аналоговый (± 20mA 、 4-20mA 、 ± 15mV 、 ± 100mV 、 ± 1V) 8 семян термопары (J/K/T/E/R/S/B/N), 2 семени Платиновое сопротивление (PT100, PT1000, CU50, CU100) различные виды сигналов, кроме того, типы сигналов каждого входного канала могут быть произвольно объединены. 。 собранные аналоговые данные сигнала, через isolationRS485Interface выход; Модуль adoptionModbus-RTUcommunication, адаптируемый toPLC, DCSAnd различные конфигурации программного обеспечения и т. Д.

Вход сигнала, ЦП, вход питания и rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля. 。

Модуль MB8ARTThe в основном используется для сбора температуры и применения, где существует несколько аналоговых типов входного сигнала. 。 он может широко использоваться при плавке железа и стали. Металлическая термическая обработка, химическая промышленность, металлургия, обработка стекла, контроль температуры литья под давлением, табак, медицина, автоматизация комплектов оборудования и так далее.

Характеристика

8 дорожный вход смешанного сигнала (термопара, Платиновое сопротивление и аналоговое количество), тип входного сигнала канала может быть установлен в соответствии с его собственными потребностями.

Термопара, термостойкая and4-20mAInput имеет функцию обнаружения сломанной линии, удобной отладки и обслуживания на месте.

Полностью дифференциальный вход, и каждый канал изолирован друг от друга.

Высокая точность получения сигнала: принятие высокой Precision24positionADAnd напряжение справки, напряжение справки температуры 10ppm/℃.

Независимый с помощью высокоточного холодного компенсацию конца Точность: ± 0,5 ℃ 。

Безопасность: Получение сигнала, выход сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга.

Стандарт edmodbus-RTUAgreement, rs485перенапряжения и перегрузки по току двойная защита для связи выходной интерфейс сигнала.

Тип входного сигнала, формат связи может быть установлен по.

Защита от полярности и защита от перенапряжения для входного источника питания.

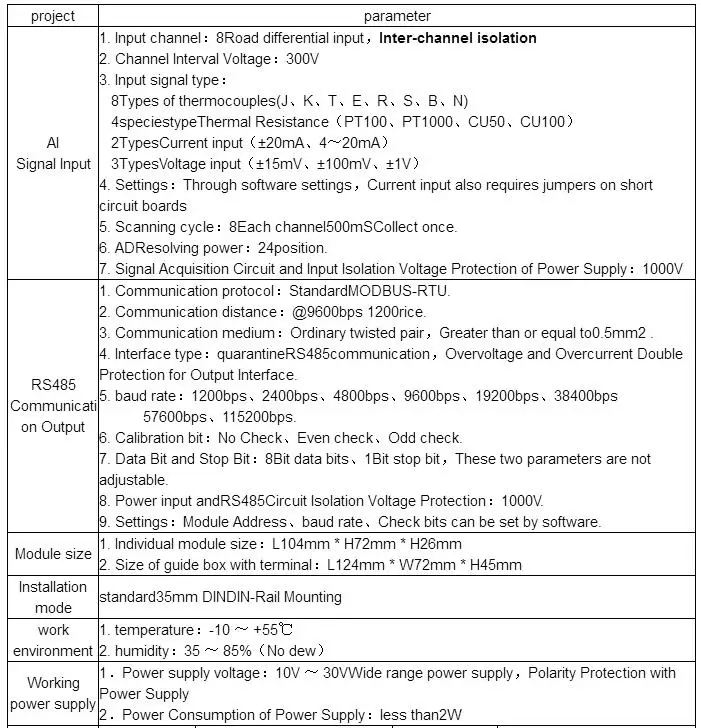

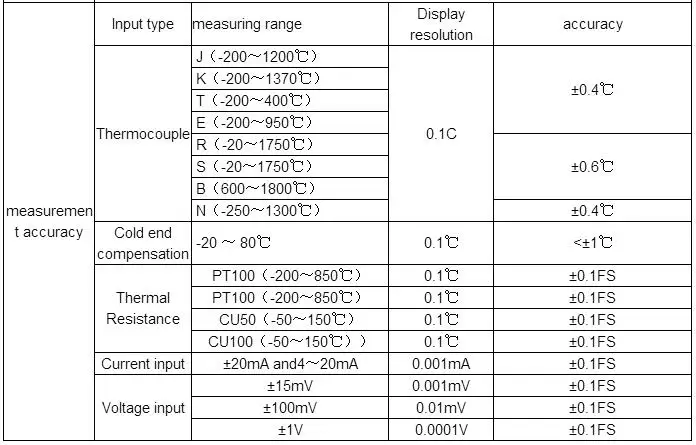

Техническими показателями

Внешний вид продукта, определение клемм и индикация состояния

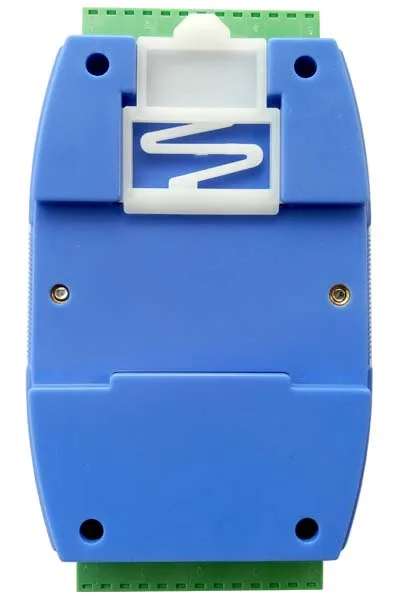

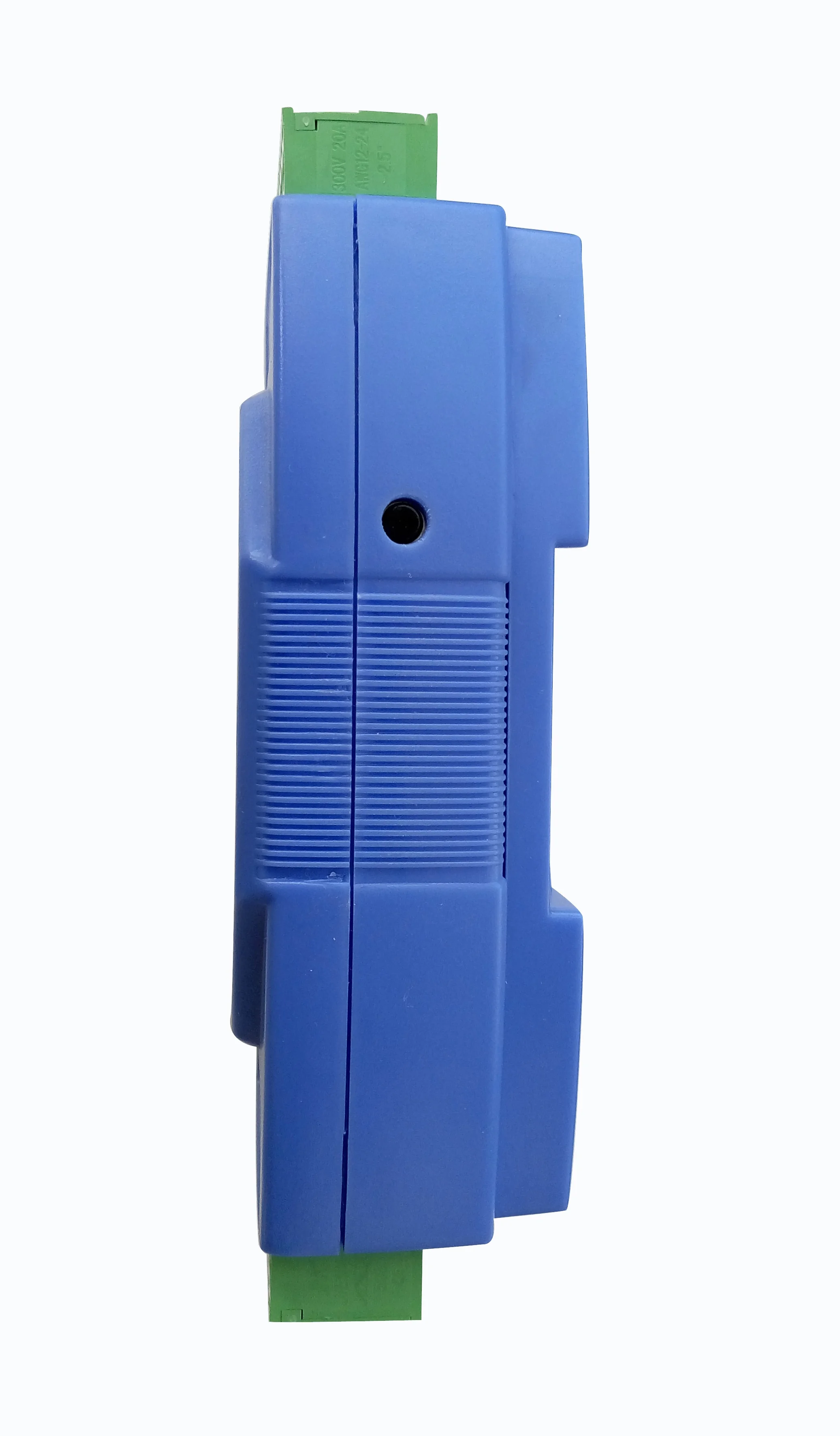

Внешний вид изделия

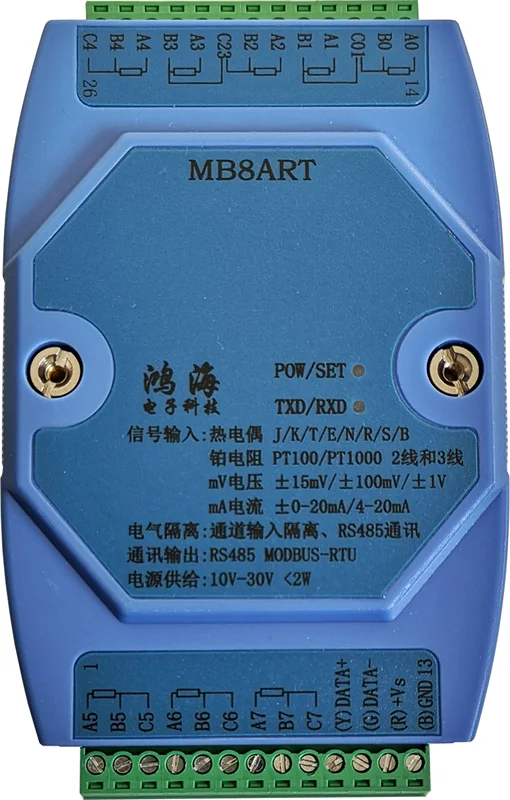

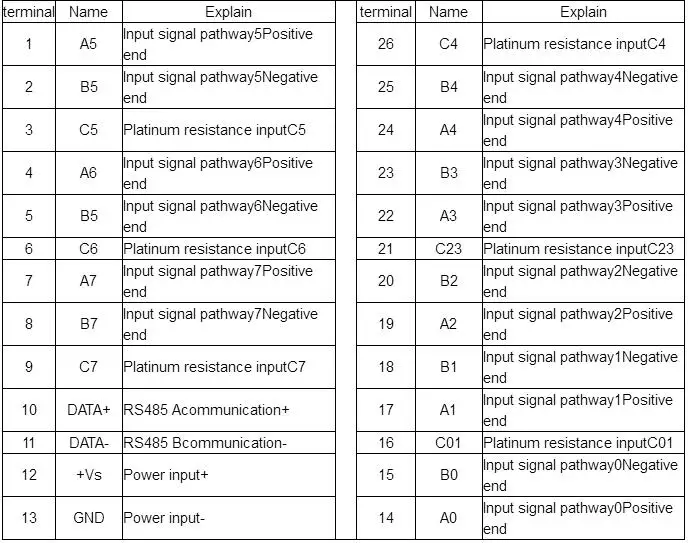

Определение клеммы

Модуль индикатора иллюстрации

POW/SET; Индикация рабочего состояния модуля

Зеленый светильник: модули работают.

Красный светильник: модули с параметрами конфигурации были написаны, после того, как источник питания модуля должен быть отключен снова, повторно заряжен.

TXD/RXD: индикация состояния связи

Зеленый светильник светит: коммуникация получает данные, но данные не возвращаются.

Зеленые и красные огни чередуются: модуль получает и отправляет данные.

Зеленый светильник всегда включен.: передача данных + передача данных-подключение rs485проводка отменена или проводка сломана.

Описание функции правильного переключателя сброса модуля

Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Go. 5 модулей в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены. Просто включите питание модуля после отключения питания. Параметры связи модуля были Сброс 。

Параметры связи после заводского разряда и сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

Модуль Установка режим

Установка передней направляющей

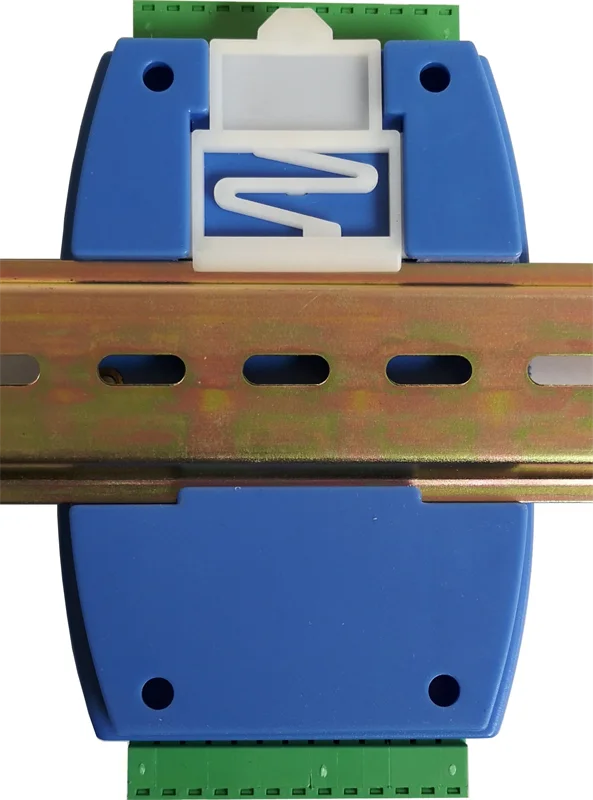

Установка обратного направляющего рельса

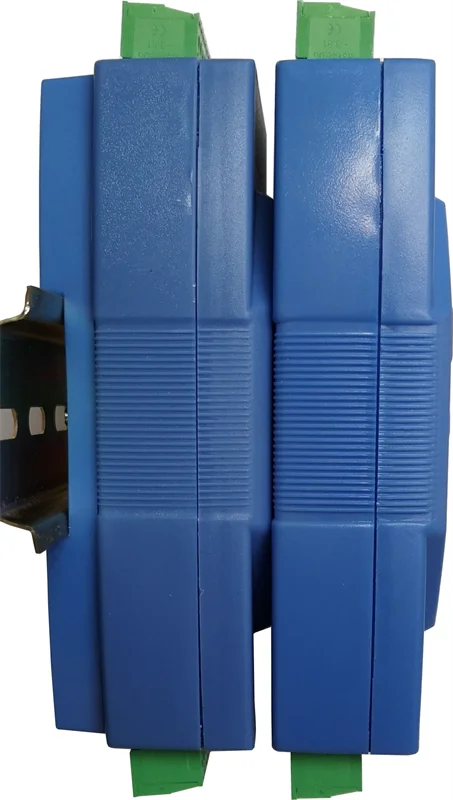

Модуль с эффектом установки

Типичное применение Монтажная схема

Термопара (J, K, T, E, R, S, B, N) и вход напряжения (± 15 мВ

、

±

100mV

、

±

1V

) Подключение

± 20mAand4-20mACurrent вход проводки

PT100, PT1000, CU50, CU100Thermal сопротивление, Входная проводка

RS485Communication Монтажная схема

Модульная Потребляемая мощность проводки

Различные типы входного сигнала

Регулятор температуры с термопарным Вход

Все каналы могут быть напрямую подключены к входу термопары. Результаты приобретения непосредственно преобразуются в фактические значения температуры. Встроенный датчик компенсации холодного конца, Автоматическая компенсация холодного конца для термопар.

OptionalJ, K, T, E, R, S, B, Netc.8Seed термопары, при использовании, соответствующий канал устанавливается на соответствующий тип термопары.

Результаты данных о температурах следующие: 16 бит signedinttype, данные чтения делятся by10The последний является фактической температурой.

Он имеет функцию обнаружения разрыва термопары, если обнаружен разрыв термопары, значение канала установлено to30000, автономный статус также может запрашиваться с помощью датчика on-line status register10001 ~ 10008.

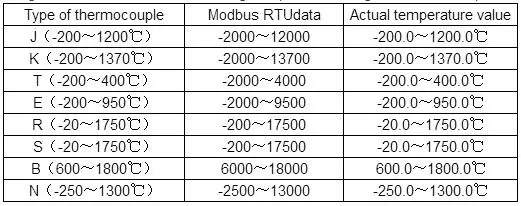

Соответствующая связь между диапазоном измерения температуры термопары и конкретными данными

Platinum входное сопротивление

Все каналы могут быть непосредственно подключены к входу теплового сопротивления., соединительный 2 линии и 3 провода Датчик температуры, результаты приобретения непосредственно преобразуются в фактические значения температуры.

OptionalPT100, PT1000, CU50, CU100etc.4 сопротивления семян, при использовании, соответствующий канал устанавливается на соответствующий тип термопары.

Результаты данных о температурах следующие: 16 бит signedinttype, данные чтения делятся by10The последний является фактической температурой.

Он имеет функцию обнаружения разрыва термопары, если обнаружен разрыв термопары, значение канала устанавливается to-10000perhaps30000, автономный статус также может запрашиваться с помощью датчика on-line status register10001 ~ 10008.

Соответствующая связь между диапазоном температур измерения термостойкости и конкретными данными

Входной ток

Все каналы могут быть подключены непосредственно ± 20 мА, 4-20 макуррентный вход, результат приобретения непосредственно преобразуется в фактическое значение тока. При использовании вставьте колпачок перемычки соответствующего канала на внутреннюю печатную плату модуля. 。

Дополнительный сигнал ± 20 мА, 4-20 макуррента, при использовании соответствующий канал устанавливается на соответствующий тип тока.

Результаты текущих данных следующие: 16 бит signedinttype, данные чтения делятся на последний является фактическим током.

4-20мА вход имеет функцию обнаружения разрыва термопары, когда входной ток below2masuing положение разъединения немедленно, состояние Off-line может запросить датчик состояния on-line register10001 ~ 10008.

Соответствующая связь между диапазоном температур измерения тока и конкретными данными

Напряжение вход

Все каналы могут быть подключены непосредственно ± 15 мВ, ± 100 мВ, ± 1 в вход напряжения, результат приобретения непосредственно преобразуется в фактическое значение напряжения.

Дополнительный ± 15 мВ, ± 100mVand ± 1 vтекущий сигнал, при использовании соответствующий канал устанавливается на соответствующий тип напряжения.

Результаты данных о напряжении следующие: 16 бит signedinttype, Считываемые данные проходят через

Используйте приведенную ниже таблицу

Мультипликатор рассчитывается как фактическое напряжение.

Диапазон измерения напряжения и соответствие специфическим данным

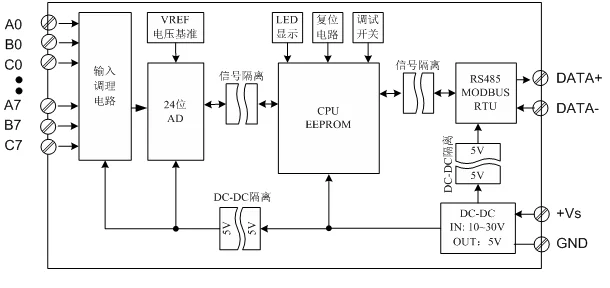

Принцип блок-схема

Функция измерения нетермического сопротивления

4 ~ 20mA
