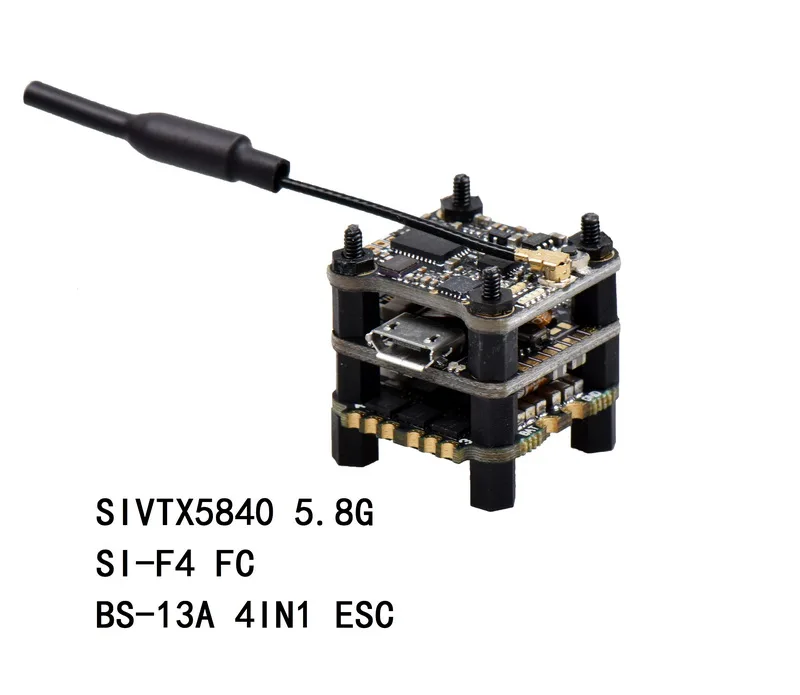

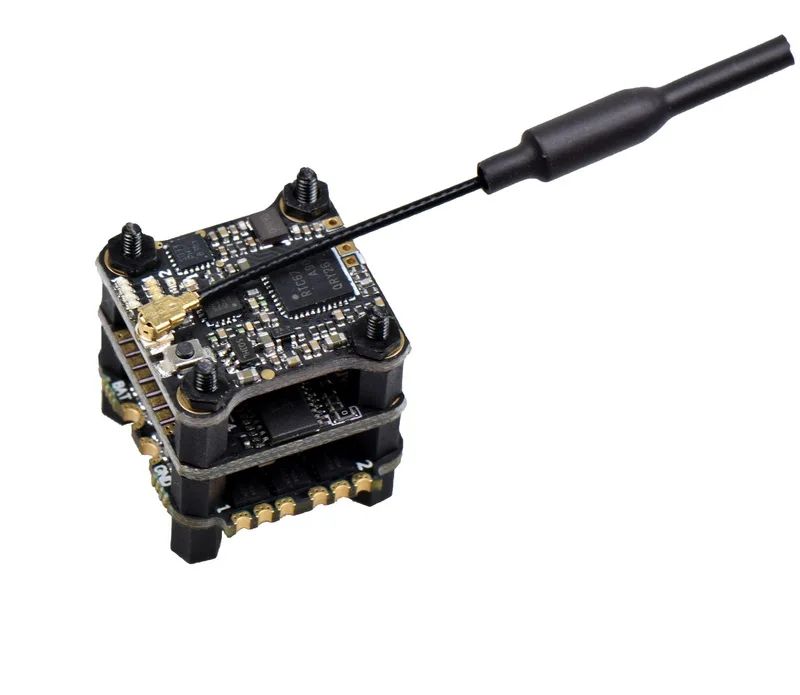

F4 Flytower SIF4 управление полетом w/ BEC 2A ESC BS-13A 13A 2-4S 4 в 1 + SIVTX-5840 25/100/200 мВт Передатчик OSD

F4 Flytower SIF4 управление полетом w/ BEC 2A ESC BS-13A 13A 2-4S 4 в 1 + SIVTX-5840 25/100/200 мВт Передатчик OSD

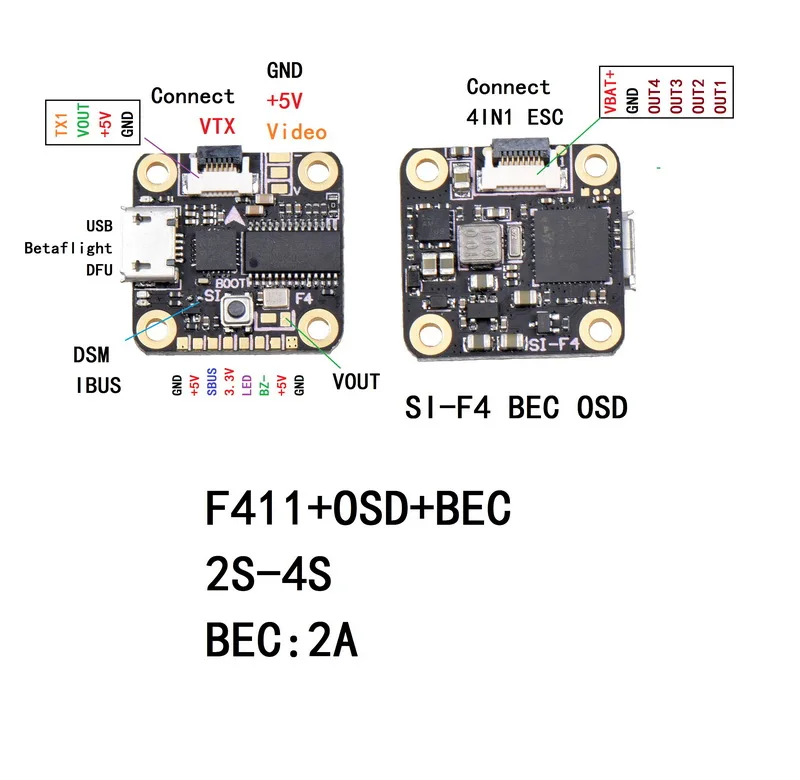

SI-F4 управления полетом F4 управление полетом с MPU6000 имеет более быструю реакцию ускорения; Он интегрирует 5V/2A BEC и интегрирует OSD. Входное напряжение 2S-4S, с BEC-5V выходной ток 2A, Поддержка основных SBUS, DSM2/DSMX, IBUS и других приемников на рынке. Есть интерфейс LED_STRIP, активный интерфейс buzzer. Приемник конфигурации: В тех случаях, когда SBUS/IBUS, приемник на DSM вход, пожалуйста, настройте RX2 как входной интерфейс. Заводская Версия прошивки: betaflight_X.X.X_MATEKF411.HEX Особенности: Процессор: STM32F411CEU6 Сенсор: MPU6000 трехосевой акселерометр/трехосевой гироскоп Источник питания: 2-4S вход батареи BEC: встроенный 5 В/2 А Приемник: Поддержка Sbus или последовательного RX интерфейса, Spektrum 1024/2048, SBUS, IBUS и т. Д. Звуковой интерфейс Поддержка для программируемых LED_Strip Встроенное Обнаружение напряжения, сигнализация Встроенная функция OSD, онлайн-Настройка BF Размеры: 20*20 мм, расстояние отверстия винта 16*16 мм, M2 Вес 2,9 г BS-13A 4-в-1 ESC 13A 4 в 1 через машину BLHELI_S ESC использует высокий TGPCB лист, шестислойный дизайн платы, открытое глухое отверстие, внутренняя и внешняя толщина меди достигает 2 унций, сверхтоковая способность очень сильна, поддержка полета напряжения 2S-4S, одиночный ток ESC длится до 13А (пиковая 15А 3 секунды), процессор использует EFM8BB2F16G, Независимый чип привода двигателя, высокая интеграция и стабильная производительность. Технические параметры: 1. Входное напряжение: 2-4S LiPo/2-4S HV LiPo 2, BEC выход: нет 3, один непрерывный рабочий ток ESC: 13A * 4 (Максимальный ток: 15A 3 секунды) 4, форма ESC Размер: 21*24 мм (включая максимальный размер колодки и выступающих точек) 5, расстояние отверстия винта 16*16 мм, диафрагма 2 мм 6, вес: 2,9 грамм 7, Прошивка: BLHELI_S G_H_30_REV16_7.HEX 8, поддержка Dshot600, Dshot300, Dshot150, Oneshot125, Multishot, PWM контрольный сигнал SIVTX-5840 25-100-200MW мощность регулируемая ОСД тюнинг 40CH 5,8G пропускания В SIVTX-5840 серии передается в качестве 5,8G ISM группа; аналоговые передача изображения. Он имеет стабильную выходную мощность, дальнюю передачу и сильную фильтрацию источника питания. Он может гарантировать, что изображение не имеет снежинки и никаких горизонтальных полос под максимальной дроссельной заслонкой. При установке в штабелируемом корпусе управления полетом M2 с 16*16 мм используются винтовые отверстия, а передача изображения и такое же фиксированное отверстие идеально подходят для верхней части управления полетом, улучшение использования пространства стойки и более высокая безопасность. Конструкция башни может быть собрана произвольно. Изображение принимает сигнал управления полетом OSD (TXD) для управления частотой передачи (IRC Tramp), и нужно только подключить любой TXD (передача последовательного порта) управления полетом к RXD (приему последовательного порта) передачи изображения, а также функция ручного переключения кнопок сохраняется. Поддержка настройки режима Пита. Особенности: 1. Выходная мощность стабильна и расстояние передачи длинное. 2. Быстрая 3 скоростей переключения мощности, независимый две красные индикаторы с указанием ток мощность передачи 25/100/200 МВт. 3. Точка частоты использует 4*3 светодиода для отображения 40 значений канала. 4, поддержка дистанционного настройки OSD (IRC Tramp), поддержка настройки режима Пита, может быть открыт только в OSD. 5, малый размер, антенна использует интерфейс IPEX, уменьшая площадь печатной платы. 6, малый размер: 20 мм * 20 мм, Монтажные отверстия 16 мм * 16 мм. 7, светильник вес: 1,7 г Производительность: 1, входное напряжение: DC 4,5-5,2 V 2. Входной ток: 200 мВт = 400 мА 3. Переключение мощности: Третья передача 25 МВт, 100 мВт, 200 мВт 4. Сигнальный канал: 40 5. Переключение частоты: ручная кнопка/OSD (IRC Tramp) (одновременная поддержка) 6. Интерфейс антенны: IPEX 7, Размеры: 20 мм * 20 мм шаг: 16*16 мм, M2 Общее введение: GND источника питания отрицательный + 5 В блок питания положительный Видео камера видео вход RXD управление полетом серийная передача SIF4 1. Ручной переключатель регулировки частоты. Короткое нажатие: Переключение каналов, 4 синих СВЕТОДИОДА и 3 зеленых светодиода указывают каналы. Есть 40 частотных точек, а частота конкретного канала относится к частотному списку. SIF4-1 шт. Мощность переключения: Длительное нажатие (более 2 секунд) Регулировка мощности. Нажмите один раз, чтобы переключить мощность 25 МВт, 100 мВт, 200 мВт. Доставка по умолчанию составляет 200 МВт. SIF4 2 Серверный компьютером с экранным меню помощник 1. В портах управления полетом вам нужно настроить порт TX, который будет использоваться для настройки OSD, и интерфейс нуждается в интерфейсе, как показано на следующем рисунке в UART1. SIF4 3 Выберите IRC бродяга. Первый шаг-правильно настроить приемник, чтобы убедиться, что каналы приемника нормальные. В качестве примера OSD используется для TX1, а приемник используется для RX6. Шаг 2 поставьте дроссель в среднее положение около 50% (THR MID), рычаг направления в дальнее левое (YAW left) и рычаг шаг, чтобы нажать вперед (шаг вверх). Введите экранного меню на многих языках Третий шаг-Переключение канала VTX и мощность передачи. На главной странице выберите пункт «функции» и перейдите на страницу «функции». Выберите опцию VTX TR и перейдите на страницу VTX. Выберите канал для переключения каналов и выберите питание для переключения мощности передачи. Выберите «SET» и «YES», чтобы изменить настройки.
