Глава I введение продукта

Один. Краткое описание

MB4TC 4Высокоточный модуль сбора термопары цепи, Recoverable8Seed термопары (J/K/T/E/R/S/B/N), высокая точность сбора температуры.4Каждый канал может собирать один и тот же тип входного сигнала, вы также можете иметь различные типы входного сигнала для каждого канала; Сбор данных о аналоговом сигнале, через isolationRS485Interface Output; модуль adoptionModbus-RTUcommunication, адаптируемый toPLC, DCSAnd различное программное обеспечение конфигурации и т. Д.

Получение сигнала, CPUAnd вход питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех в обычном режиме, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля..

Два. Характеристика

1. Стандарт edmodbus-RTUAgreement.

2. Тип входного сигнала канала может быть установлен в соответствии с его собственными потребностями..

3. Высокая точность получения сигнала: принятие высокой Precision24positionADAnd напряжение справки, напряжение справки температуры 10 ppm/℃ (макс.).

4. Независимая высокоточная Компенсация холодного конца, точность ± 0,5 ℃.

5. Безопасность: Получение сигнала, выход сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга.

6. Защита связи: rs485перенапряжение и перегрузки по току двойная защита для интерфейса вывода сигнала связи.

7. Тип входного сигнала, формат связи может быть установлен по.

8. Защита полярности источника питания.

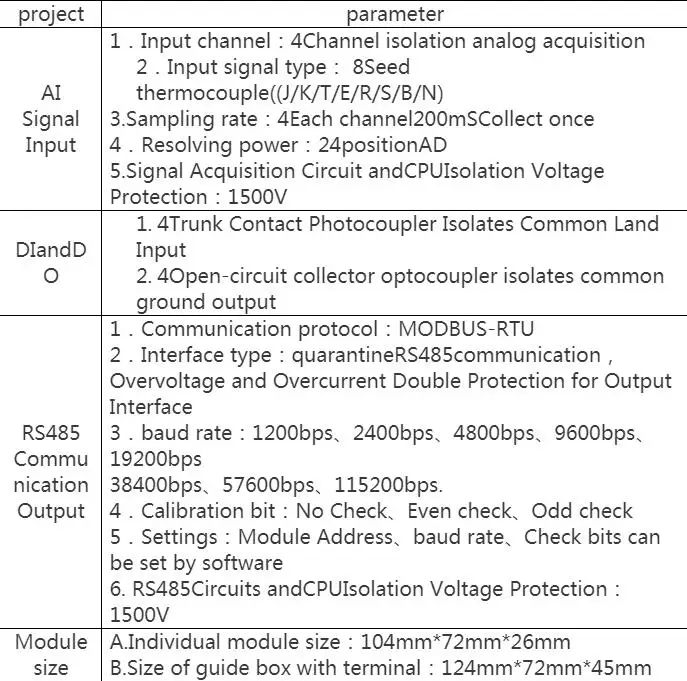

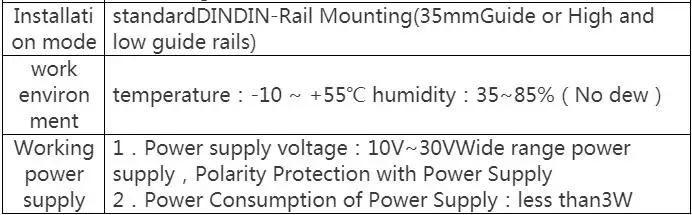

Три. Технические индикаторы

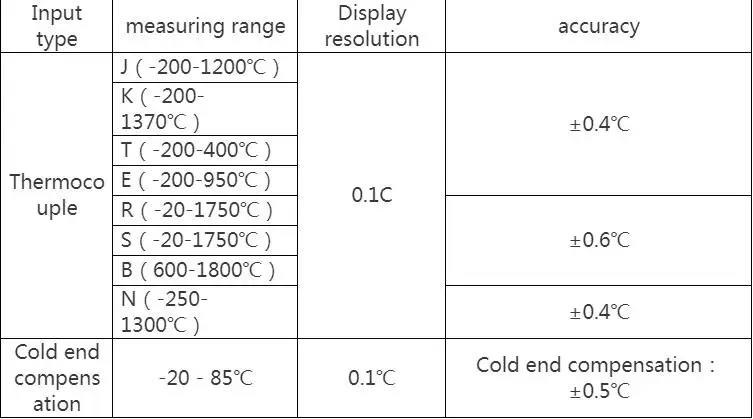

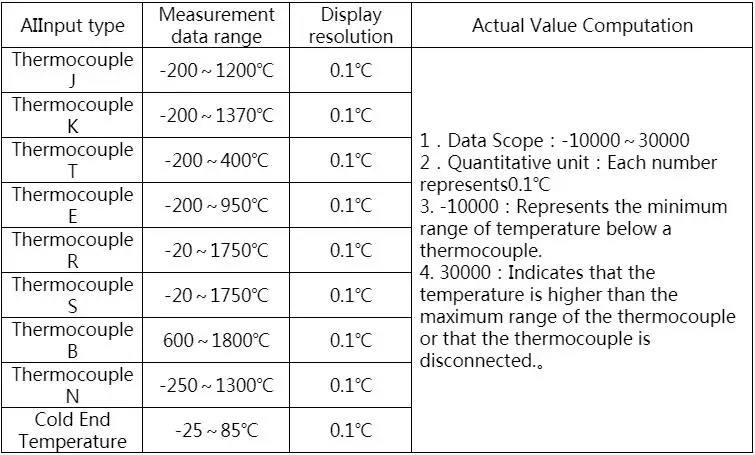

Четыре. Точность измерения

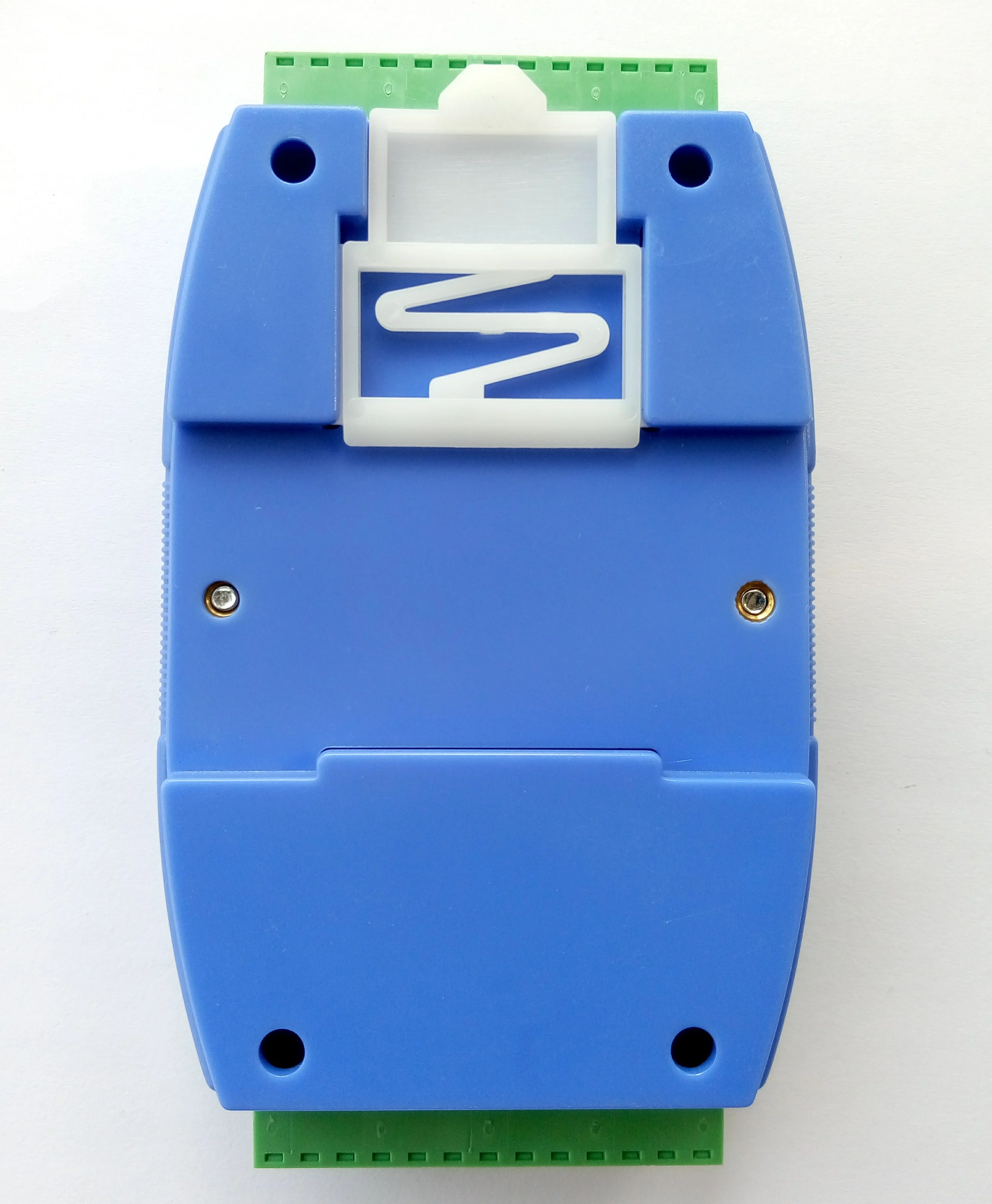

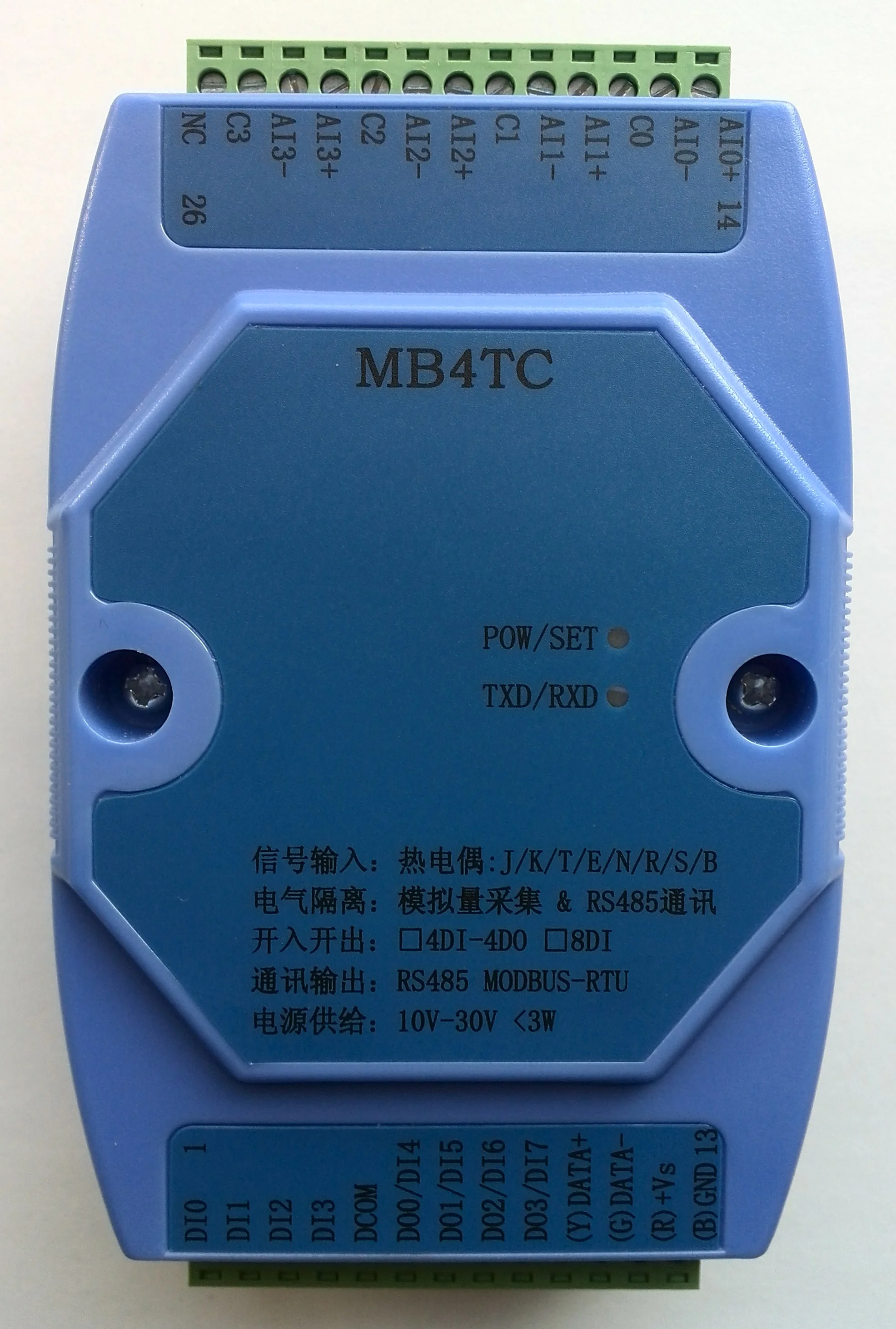

Пять. Внешний вид продукта и схема периферийной проводки

Шесть. Описание индикатора модуля и функции переключения

1. POW/набор;Индикация рабочего состояния модуля

А.Зеленый свет: модули находятся в эксплуатации. B. Красный свет на: модули с параметрами конфигурации были написаны, должны быть повторно заряжены.

2. TXD/RXD:Индикация состояния связи

А.Зеленый свет светит: коммуникация получает данные B. Красный свет светит: модуль отправляет данные

C.Всегда горит зеленый свет.: данные + andDATA-uplaw communicationrs485проводка отменена или проводка сломана.

3. Правый переключатель сброса модуля

А. Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Вперед., 5 модулей в секундах [POW/SET] красный свет, открытый переключатель сброса, в этот момент параметры связи были сброшены. просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс.

B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

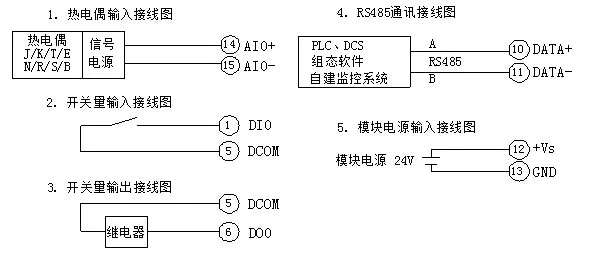

Семь. Типичная схема подключения

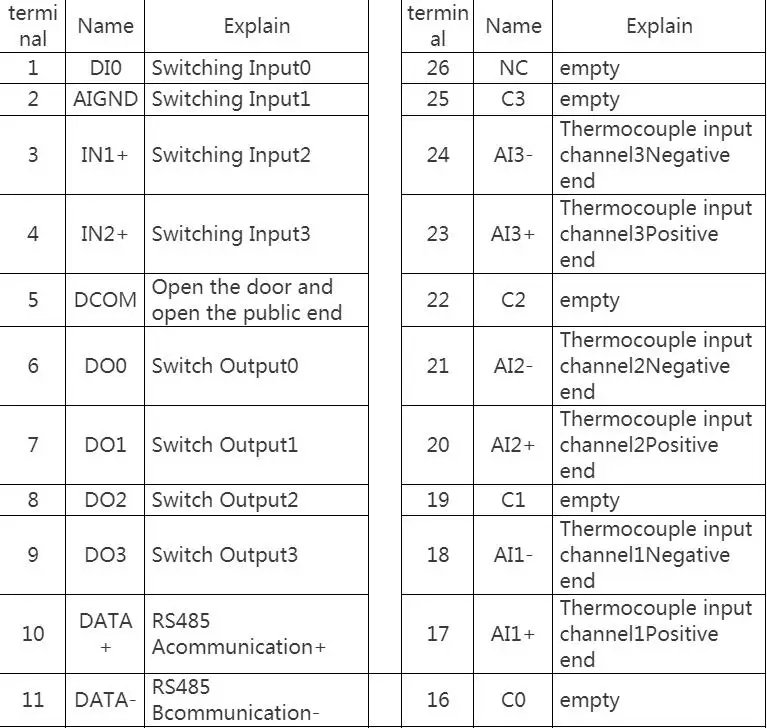

Восемь. Определение терминала

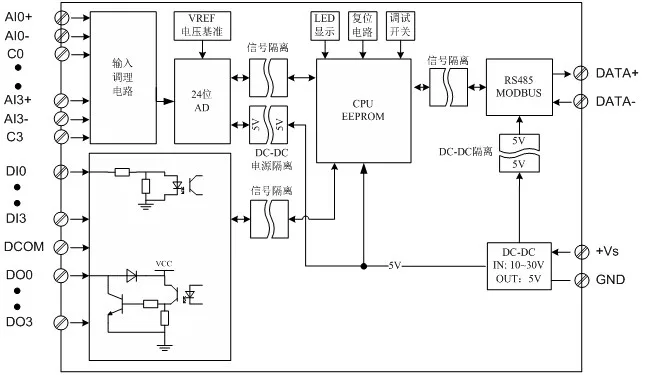

Девять. Схема основного блока

Глава IIModbusОписание протокола регистрации и связи

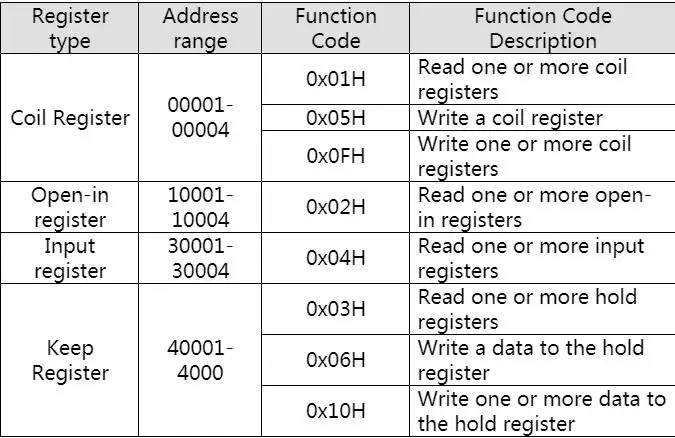

Один.           Модульный поддерживающий код и диапазон адресов

Два.           Описание определения регистра

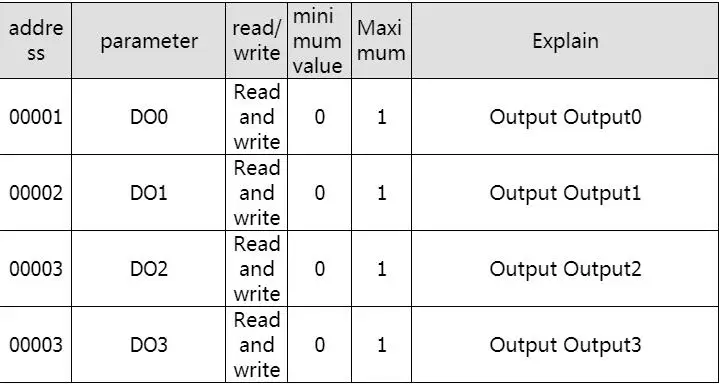

1.        Регистр катушек (0x01H、0x05H、0x0FH)

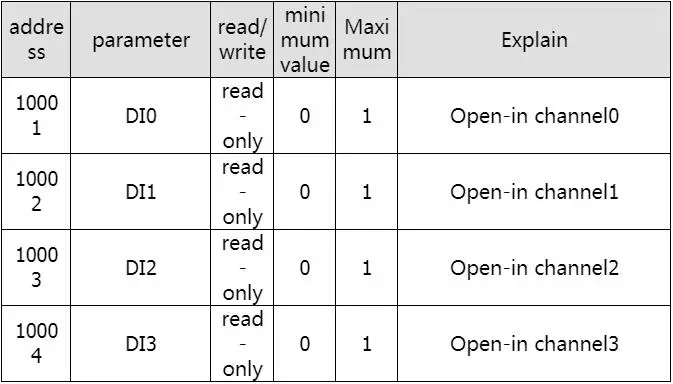

2.     Громкость открытияРегистрация(0x02H)

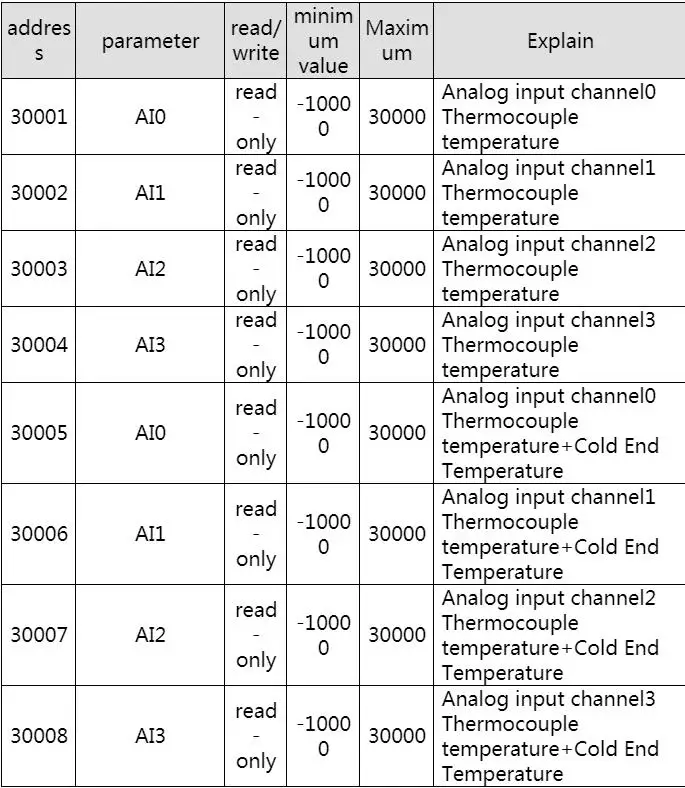

3.     Входной регистр(Код функции: 0x04 H)

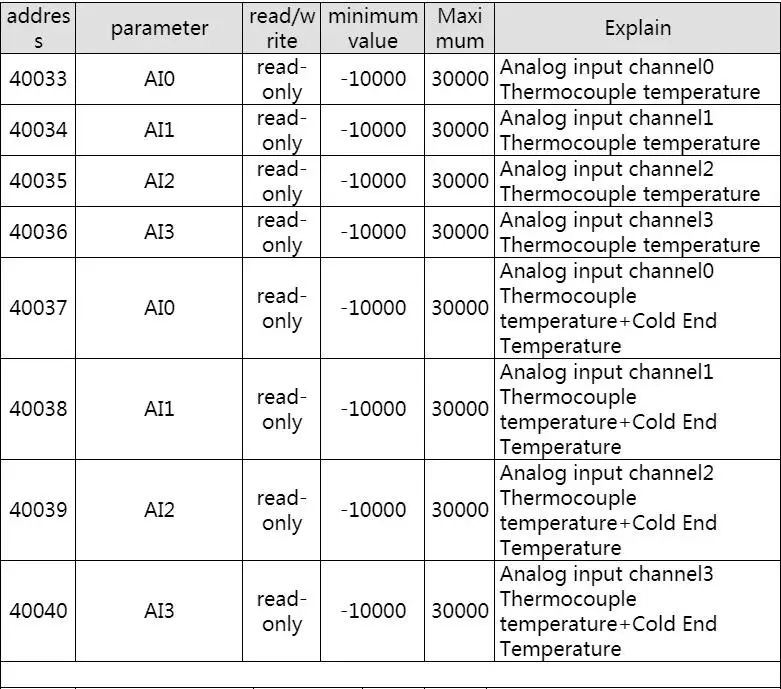

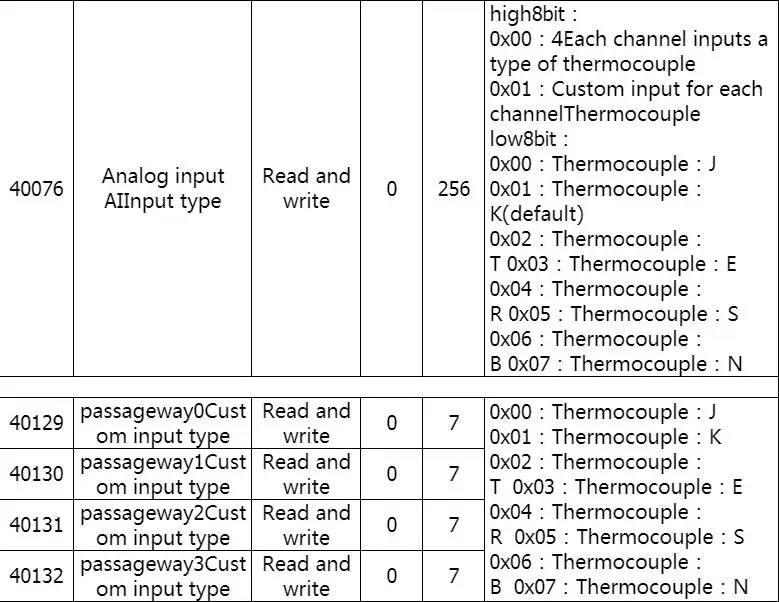

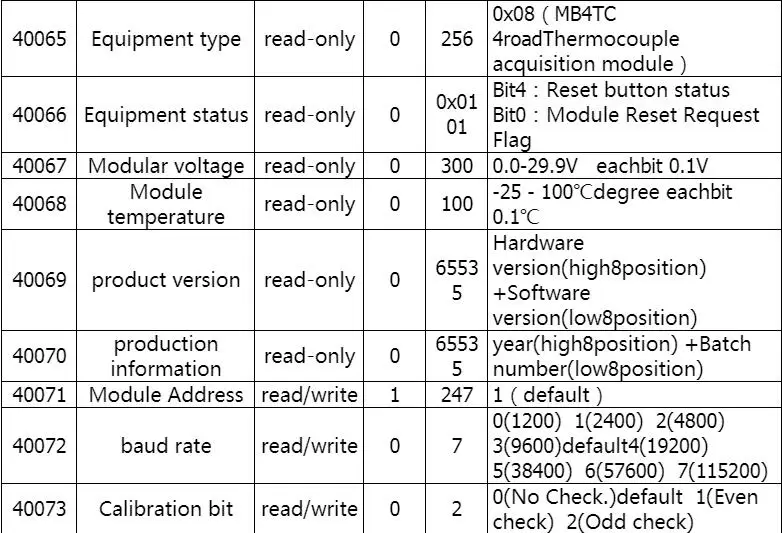

4.     Регистрация (Код функции:0x03H0x06 H 0x10 H)

Три.           AIЗначение выборки аналогового входного канала (30001-30004) преобразования в фактический метод обработки данных

Четыре.           Modbus RTUКоммуникацияПример команды ввода аналогового канала (примерАдрес модуля:1)

1.       Чтение1Канал A (канал чтения0):01 04 00 00 00 01 31 CA

2.       Чтение4Канал A (канал чтения0-3):01 04 00 00 00 04 F1 C9
