Глава I введение продукта

Один.            Краткое описание

Точность температуры датчика высокая. Хорошая консистенция; Данные сигнала температуры, собранные модулем, интерфейс adoptrs485. выход; Модуль adoptionModbus-RTUcommunication, адаптируемый toPLC, экран человека-машины, DCSAnd различные конфигурации программного обеспечения и т. Д.

Обновление модуля в режиме реального времени состояния датчика онлайн, запрос соответствующего статуса регистра, внешний может быть отслежен в реальном time10roadDS18B20On-line состоянии датчика.

Он может быть использован для сбора данных о температуре холодного хранения, сарай для овощей, животноводство, промышленный мониторинг окружающей среды, мониторинг температуры склада, инкубация яиц, сбор данных и контроль температуры окружающей среды в медицинском холодильнике.

.

Обновление модуля в режиме реального времени состояния датчика онлайн, запрос соответствующего статуса регистра, внешний может быть отслежен в реальном time10roadDS18B20On-line состоянии датчика.

Он может быть использован для сбора данных о температуре холодного хранения, сарай для овощей, животноводство, промышленный мониторинг окружающей среды, мониторинг температуры склада, инкубация яиц, сбор данных и контроль температуры окружающей среды в медицинском холодильнике.

Два.            Характеристика

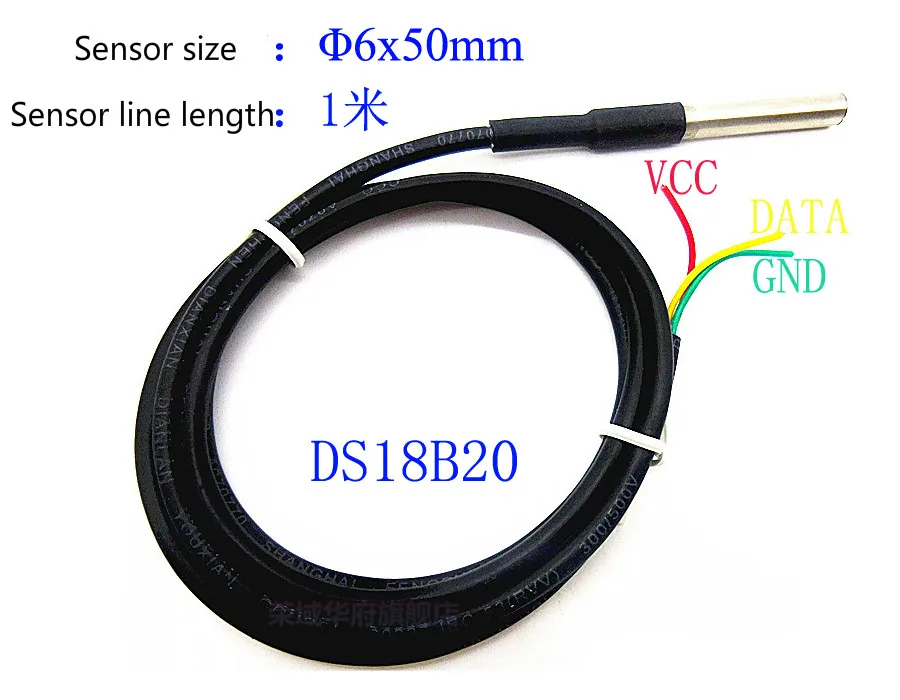

1.      Высокая скорость параллельного сбора температуры SensorDS18B20, хорошая производительность в реальном времени контроля температуры.

2.      Мониторинг в режиме реального времени sensorDS18B20Online статус, дружественная обработка на месте и определение места повреждения.

3.      5Цифровой трубчатый дисплей, вращающийся дисплей значений температуры в реальном времени для каждого канала, легко просматривать температуру в реальном времени на месте.

4.      Стандарт edmodbus-RTUAgreement, адаптируемый toPLC, экран человека-машины, DCSAnd различные конфигурации программного обеспечения и т. Д.

5.      Защита связи: IsolatedRS485 связь, выходной интерфейс сигнала с использованием перенапряжения и перегрузки по току двойной защиты.

6.      Защита полярности источника питания.

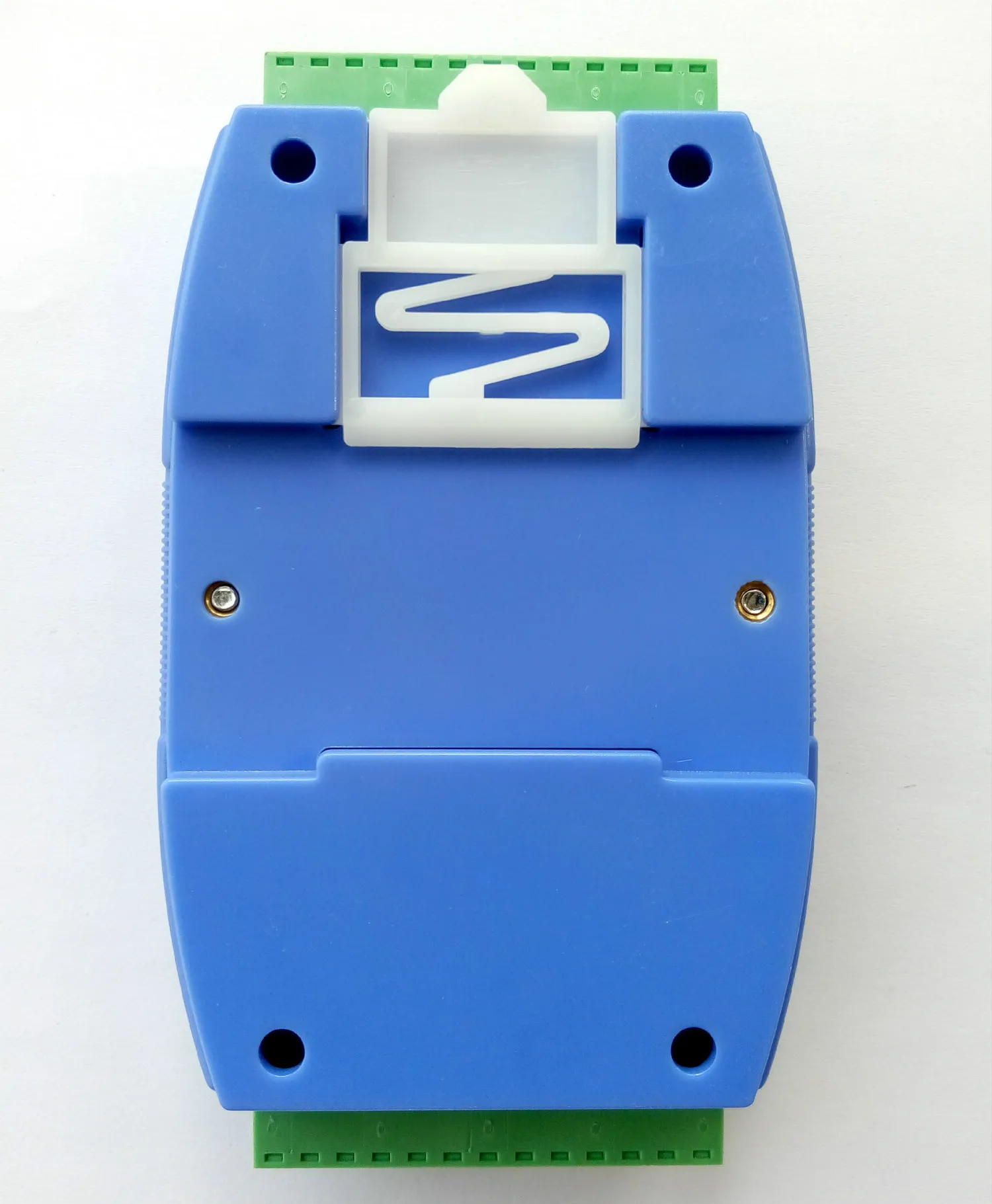

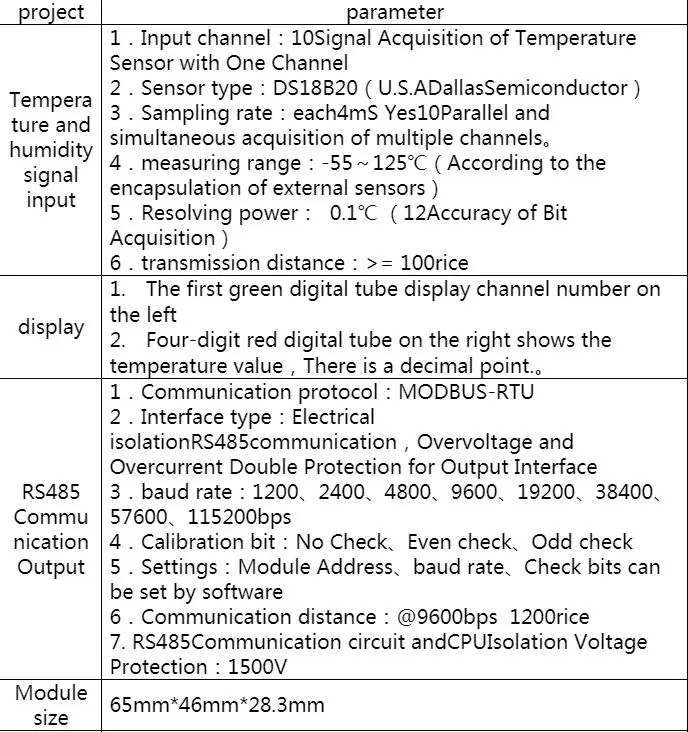

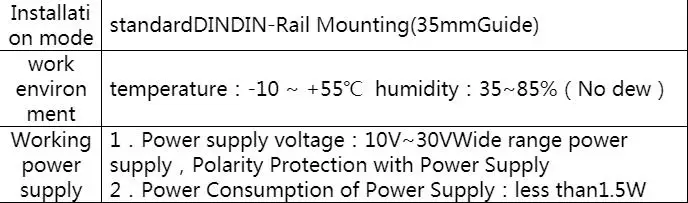

Три.            Технические индикаторы

Пять.            Описание индикатора модуля и функции переключения

1.      POW/набор;Индикация рабочего состояния модуля

А.Зеленый светильник: модули находятся в эксплуатации. B. Красный светильник: модули с параметрами конфигурации были написаны, должны быть повторно заряжены.

2.      TXD/RXD:Индикация состояния связи

А.Зеленый светильник светит: коммуникация получает данные B. Красный светильник светит: модуль отправляет данные

C.Зеленый светильник всегда включен.: передача данных + передача данных-подключение rs485проводка отменена или проводка сломана.

3.      Внутренний верхний левый угловой переключатель сброса модуля

А.      Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Вперед.,5 модулей в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс.

B.       Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

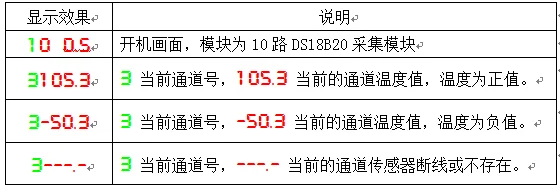

4.      Инструкции по цифровому трубному дисплею

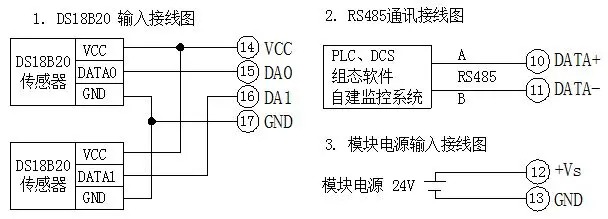

Шесть.            Типичная схема подключения

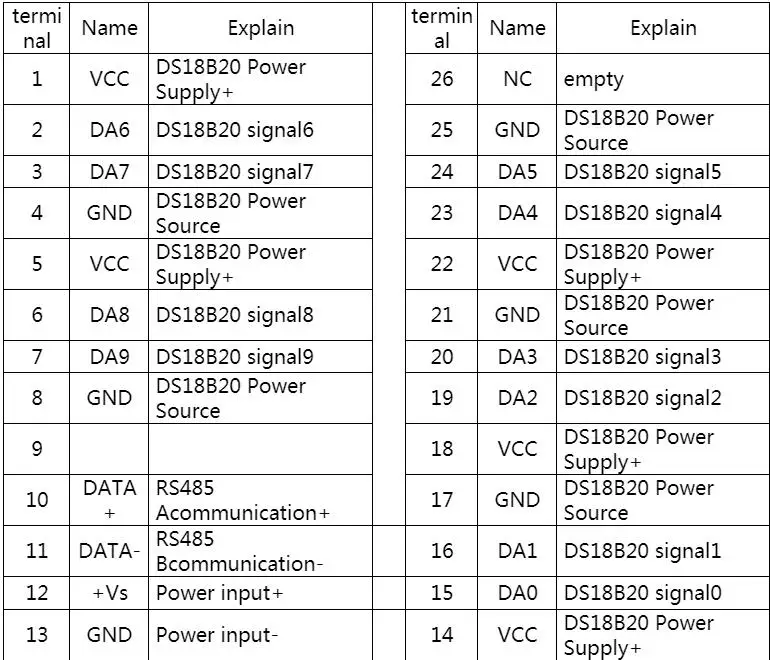

Семь.            Определение терминала

Восемь.            Схема основного блока

Глава IIModbusОписание протокола регистрации и связи

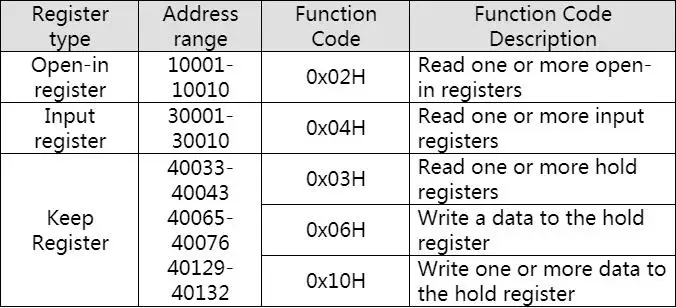

Один.            Модульный поддерживающий код и диапазон адресов

Два.            Описание определения регистра

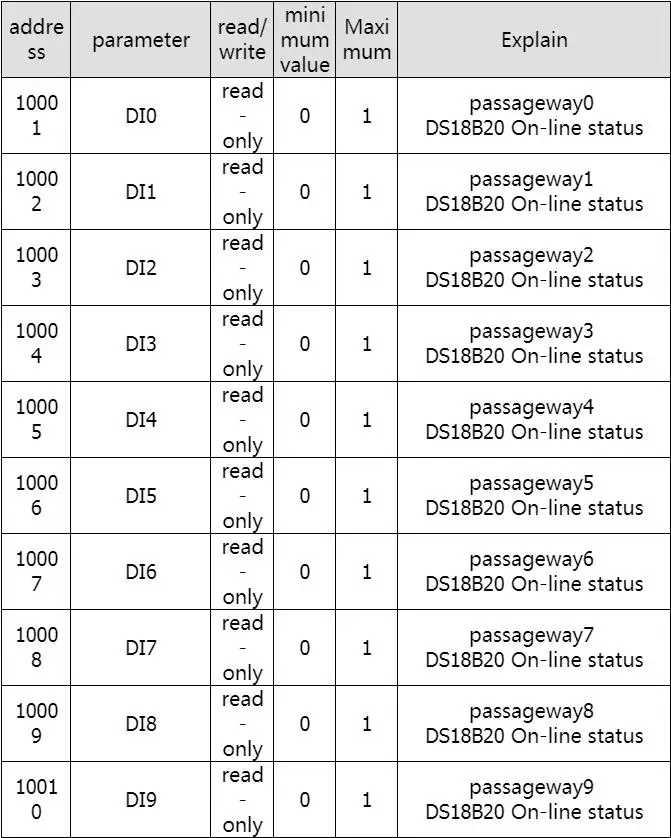

1.      Громкость открытияРегистрация(0x02H)

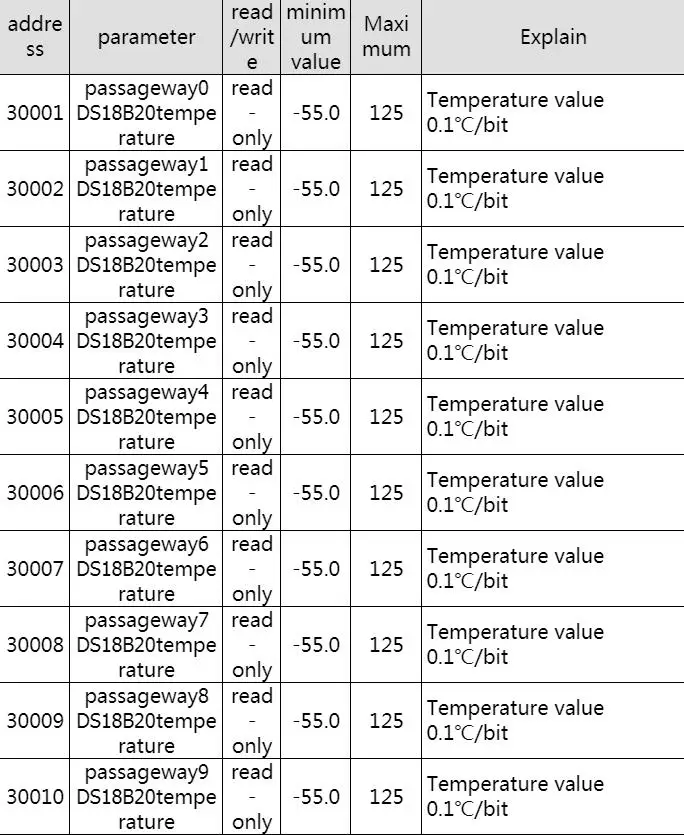

2.      Входной регистр(Код функции: 0x04H)

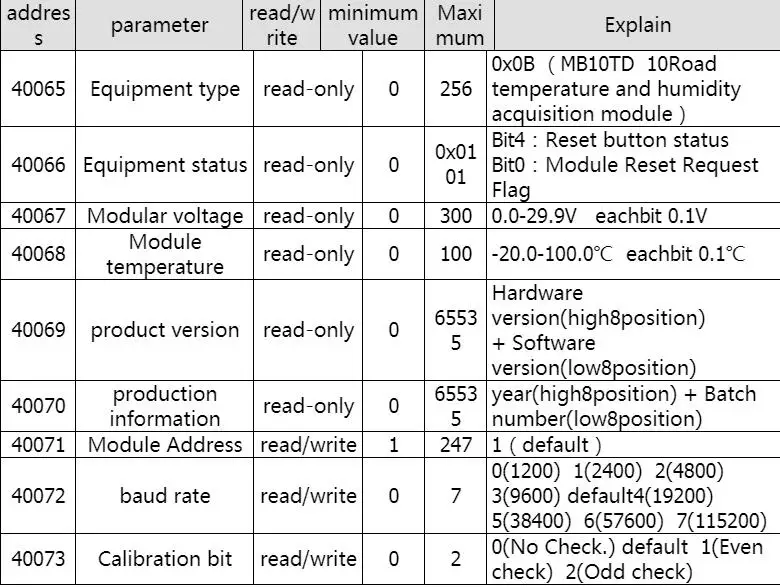

3.      Регистрация (Код функции:0x03H0x06H 0x10H)

Три.            Значения выборки температуры и влажности (30001-30004) преобразование в фактический метод вычисления данных

1.      Объяснение расчета

2.      Примеры вычислений

Например, channel0 (30001) Номер считывается is1234, поэтому канал 0 фактическая температура 1234/10 = 123,4 ℃

Четыре.            Modbus RTUПримеры общения

Чтение10Примеры данных о температуре дороги (адрес модуля:1)

TX: 01 04 00 00 00 0A 70 0D

RX: 01 04 14 00 BD 00 BC 00 B9 00 BC 00 BF 00 BB 00 BA 00 BF 00 BB 00 BE 65 F9

Глава III Конфигурация продукта

Один.            Настройки связи

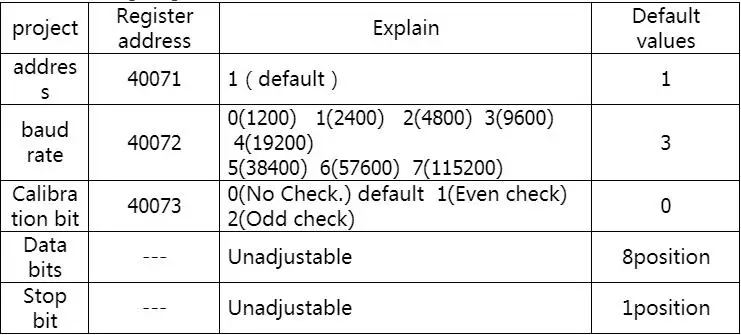

1.      Параметры исходящей связи по умолчанию

2.      Сброс параметров связи

1)      Почему Сброс параметров связи:

А)      Пользователи забыли установить параметры связи, не могли общаться с модулями.

Б)      Пользователи ошибочно устанавливают параметры связи, не могут общаться с модулями.

2)      Как сбросить параметры связи

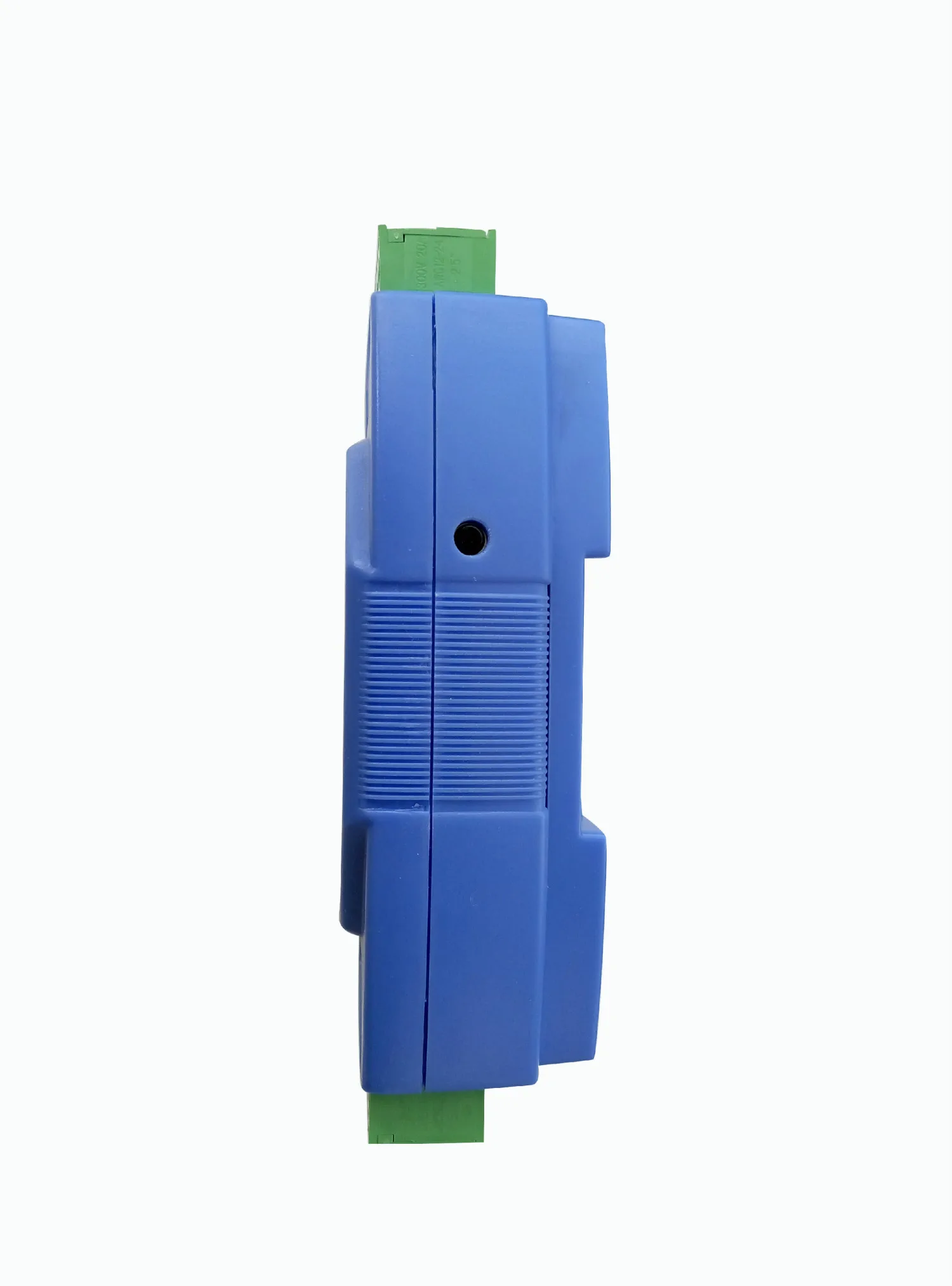

А)      Удерживайте сенсорный светильник на правой стороне модуля и удерживайте его. Более 5 секунд, пока module【POW/set】красный светильник не включится, отпустите нажатой переключатель крана в это время.

Б)      Параметры связи были сброшены до значения по умолчанию после выключения питания и включения модуля.

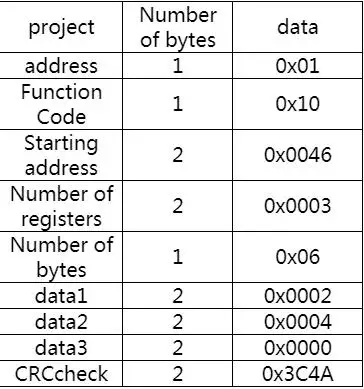

3.      Пример настройки параметров связи

А.      Текущие параметры связи: Адрес: 1, скорость передачи данных: 9600bps, без контрольной точки

B.      Параметры связи должны быть установлены: Адрес: 2, скорость передачи данных: 19200bps, без контрольной точки

C.      Команды, написанные организацией, use0x10Function Code organization Command.

D.      Организованные инструкции по отправке:01 10 00 46 00 03 06 00 02 00 04 00 3C 4A
