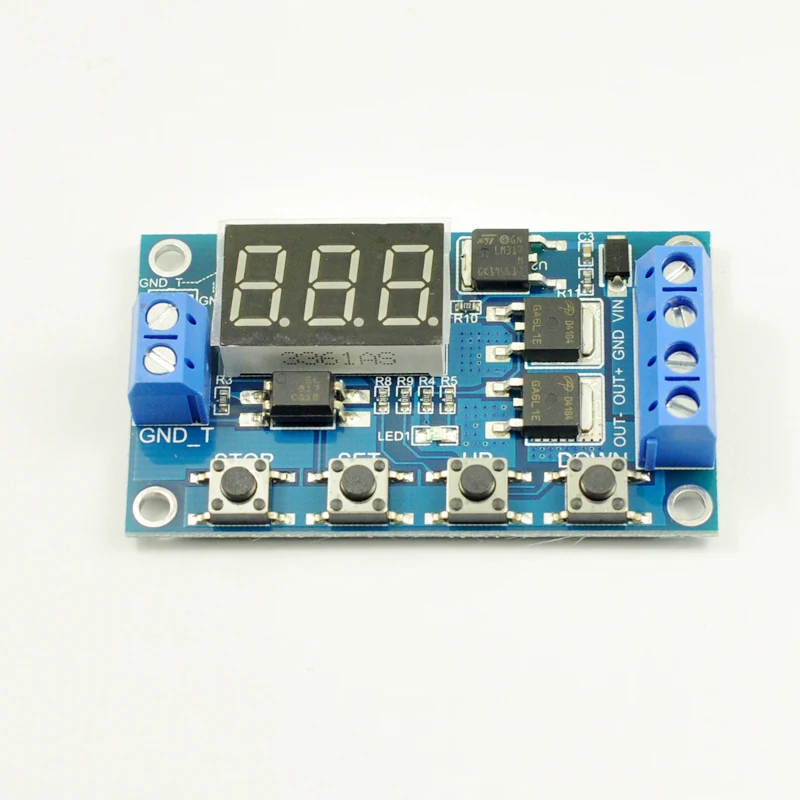

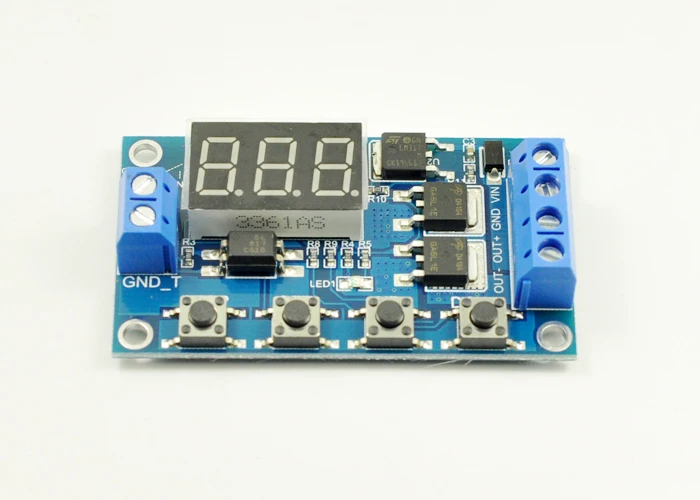

Регулируемый Модуль переключателя задержки с циклическим управлением 12V24V

Регулируемый Модуль переключателя задержки с циклическим управлением 12V24V

 0,1 секунды (минимум) ~ 999 минут (максимум) непрерывно регулируется

Перед покупкой, пожалуйста, сначала поймите описание., определите свои собственные потребности, покупка после подтверждения

Этот продукт прост и прост в использовании., мощный, но, пожалуйста, внимательно изучите инструкции по эксплуатации этого продукта., очень практичные продукты.

Особенности модуля и приложения:

1. Осуществление высокой частоты, быстрое и частое прерывание цепи, бесконечное Переключение времени;

2. Во время процесса ВКЛ-ВЫКЛ шум не будет генерироваться. Нет искры, НЕТ EMI;

3. Срок службы электромагнитного реле больше, чем у обычных электромагнитных реле.

4. С использованием двухкратного активного выхода, более низкого внутреннего сопротивления, более тока, мощного, нормального температурного 15A, 400 Вт, удовлетворяет использование большинства оборудования.

5. Обычно используется для управления двигателями, лампочками:, LEDLight belt, DC motor, Micro pump, Соленоидный клапан и т. д., через этот модуль, эти устройства можно легко контролировать., очень удобно.

Основные характеристики модуля:

1. Широкое напряжение (5 ~ 36 В), большинство устройств можно использовать, очень удобно;

2. Четкий и простой интерфейс, мощный, легко понять, почти все ваши потребности удовлетворяются.

3. Имеет функцию аварийной остановки (STOPkey), с задней защитой подключения, обратное соединение без горения;

4. Увеличенный режим сна, после включения, 5 минут без работы, автоматическое отключение дисплея;

Произвольный ключ пробуждения;

5. Различные настройки могут быть сделаны на madeOP, CL, LOPparameter, эти параметры независимы друг от друга., отдельно сохранены;

6. Автоматическое энергосбережение всех параметров настройки.

Рабочий режим:

P1 узор:После запуска сигнала, Включите релеОПВремя, затем отключите; оставайтесьОПВремя, следующие операции

P1.1:Сигнал срабатывает сноваНедопустимый

P1.2:Сигнал срабатывает сноваПересчет

P1.3:Сигнал срабатывает сноваСброс, Отключение реле, остановка времени;

P-2: Подача триггерного сигнала, отключение релеCLЧерез некоторое время включается релеОПВремя, после завершения синхронизации, реле отключения;

P3.1: Дайте сигнал триггера, Включите релеОПЧерез некоторое время отключение релеCLВремя, затем цикл вышеуказанных действий., сигнал снова в цикле, отключение реле, остановка синхронизации; количество циклов (ЛОП) Можно установить;

P3.2: Не требуется триггерный сигнал после включения питания, Включение РелеОПВремя, отключение релеCLВремя, циркулирует вышеуказанные действия; количество циклов (ЛОП) Можно установить;

P-4: Функция удержания сигнала при наличии триггерного сигнала, нулевого времени, реле продолжает включаться; Когда сигнал исчезает, времяОПРеле обратного отключения; период синхронизации, есть другой сигнал., нуль времени;

Параметры продукта:

1: Рабочее напряжение:Постоянный ток 5в-36в;

2: источник сигнала триггера: триггер высокого уровня (DC 3,0 V-24 V) увеличение возможностей защиты от помех системы путем несовместимости сигнала и заземления с системой (она также может быть подключена самостоятельно).

3: Выходная мощность:DirectDC 5V--36V, непрерывный ток в комнатной температуре 15A, power400W! вспомогательные условия рассеивания тепла, максимальный ток в наличии 30A.

4: Статический ток: 15 мА

5: Срок службы: бесконечный переключатель; Рабочая температура:-40-85 ℃; Размер: 6,0*3,4*1,2 см

6: изоляция с фотомуфтой, повышающая способность анти-помех, промышленная печатная плата, навсегда память параметров настройки после отключения питания.

Особое внимание:

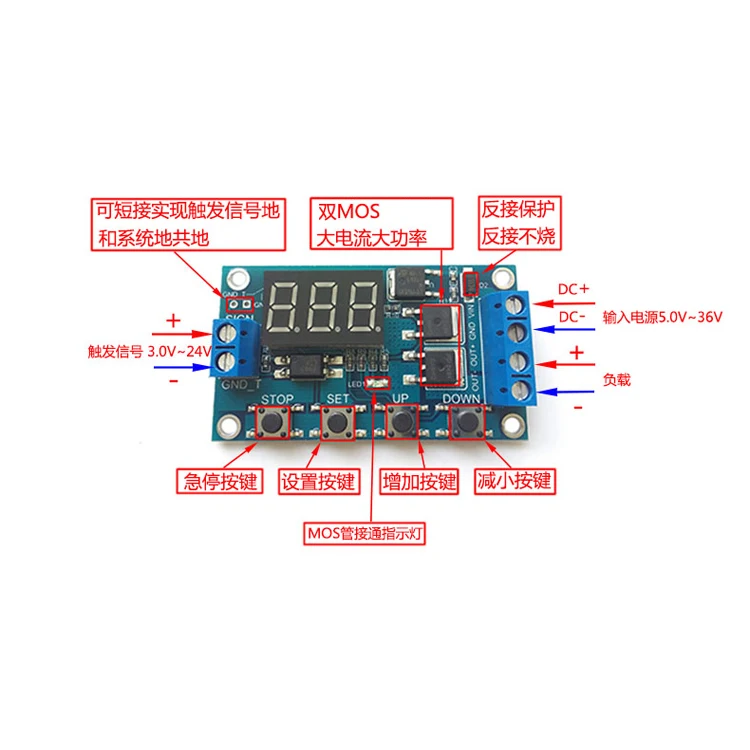

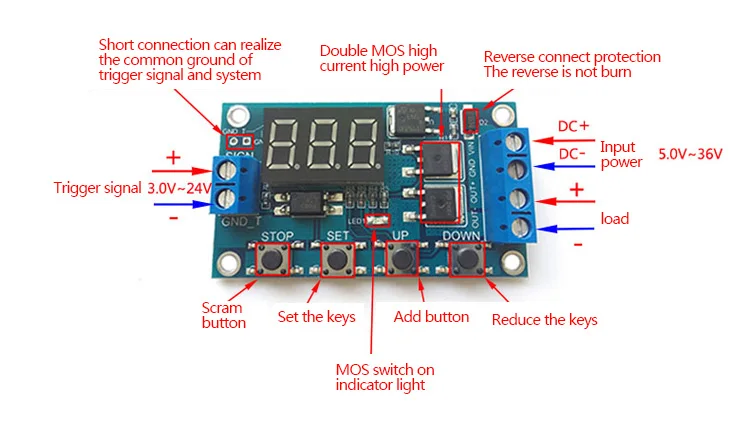

Модуль isActive live output, Output (конец нагрузки) напряжение равно входному напряжению. (DC 5V--36V).

«DC +» и «Загрузка» + «сами полюсы коротко соединены внутри. however'DC-& load'-'два полюса не должны быть коротко соединены в использовании, в противном случае, нагрузка не будет контролироваться для включения и выключения. эквивалентная нагрузка всегда электризуется..

Как выбрать диапазон времени:

ОставайтесьИнтерфейс выбора режимаПосле установки значения параметра, он проходит черезКороткий pressSTOPkey, Выбор диапазона времени;

XXX. Десятичная точка на месте, диапазон времени: 1 секунда ~ 999 секунд

X Десятичная точка находится в десяти местах., диапазон времени: 0,1 секунды ~ 99,9 секунды

X. Все десятичные точки яркие, диапазон времени: 1 минута ~ 999 минут

Например, вам нужно setOPyes3.2second, затем переместите десятичную точку на десять., Digital tube display03.2

Описание параметров:ОПВремя проводимости,CLВремя отключения,ЛОПКоличество циклов (1-999 секунд,“---”Представляет бесконечный цикл)

Эти параметры независимы друг от друга. Но каждый режим разделяет эти параметрыДля exampleP1.1Turn-on время setOPyes5second, пользователи хотят Переключить toP1.2Pattern, поэтому энтерп1.2при установке соответствующих параметров, OPYes, too.5second;

В основном Интерфейсе (display000) короткий pressSETkey будет displayOP (CL, LOP) и соответствующее время XXX;

Если onlyOP (например, patternsP1.1, P1.2, P1.3) время, короткий pressSETThe ключ будет только displayOPAnd соответствующее время;

Если есть один в patternOP, CL, LOP (например, patternsP3.1, P3.2), короткий pressSETThe ключ будет отображать соответствующее время, CLAnd соответствующее время, LOPAnd соответствующее время;

После настройки режима, в главном интерфейсе, нажав короткие клавиши, легко просмотреть параметры, установленные в данном режиме, очень удобно!

Как установить параметры

1.Во-первых, определяется режим работы реле.

2.В соответствии с режимом работы реле, оставайтесьОсновной интерфейс(Время включения модуля, текущий режим работы будет мигать (defaultP1.1Pattern), затем ВойтиОсновной интерфейс,)“Длинный pressSETkey2Release в секундах"Войти вИнтерфейс выбора режима, С помощью короткой pressUP 、 DOWNKeyboard, чтобы выбрать режим для установки (P1.1 ~ P-4);

3.После выбора режима (для exampleP3.2)Короткий pressSETkeyУстановив соответствующие параметры, параметры, которые будут установлены, будут мигать. (ОПВремя проводимости,CLВремя отключения,ЛОПКоличество циклов (“---”Представляет бесконечный цикл), adoptUP, понижение значений параметров, поддержка длительного нажатия (быстрое увеличение или уменьшение) с коротким нажатием (увеличение или уменьшение 1 единицы); после установки значения параметра, принятьКороткий pressSTOPkeyЧтобы выбрать положение десятичной точки, выберите диапазон синхронизации (Соответствующий тайм 0.1second ~ 999 minutes); Короткий pressSETkey, установите следующий параметр текущего режима, Ibid.;

4.После установки параметров выбранного режима,Длинный pressSETkey2secondЗаднее ослабление, в данный момент режим набора будет мигать., затем вернитесь к основному интерфейсу, успешная настройка параметров, это просто!

Основной интерфейс:Отображение реле, когда он не работает «000» (без десятичной точки), с десятичной точкой в рабочем состоянии реле, очень ясно!

Интерфейс выбора режима: Длинный вход pressSETKey, после настройки, длинный выход pressSETKey, назад к основному интерфейсу, это просто!

Расширение функции остановки:

Режим включения реле:

1.На: Опрелейное реле позволяет включаться во время включения;

2.Скидка: Нет проводимости реле, всегда закрыто;

В основном интерфейсеКороткий пресс-стопКлавиша, RealizationONandOFFSwitching между, текущее состояние мерцает, затем возвращается к основному интерфейсу. (эта функция является функцией аварийной остановки., одно-кнопочное реле открытия-закрытия)

Узоры сна:

1.C-PУзоры сна: в течение пяти минут, без работы, автоматическое выключение цифровой трубки, нормальная работа программы;

2.О-ДНормальный режим: цифровая трубка всегда открывается и отображается;

Длинный pressSTOPKey2Release в секундах, переключение в режиме RealizationC-PandO-dState, текущее состояние мерцает, затем возвращается в основной интерфейс.

'
