Глава I информация о продукте

Один.           Краткая информация

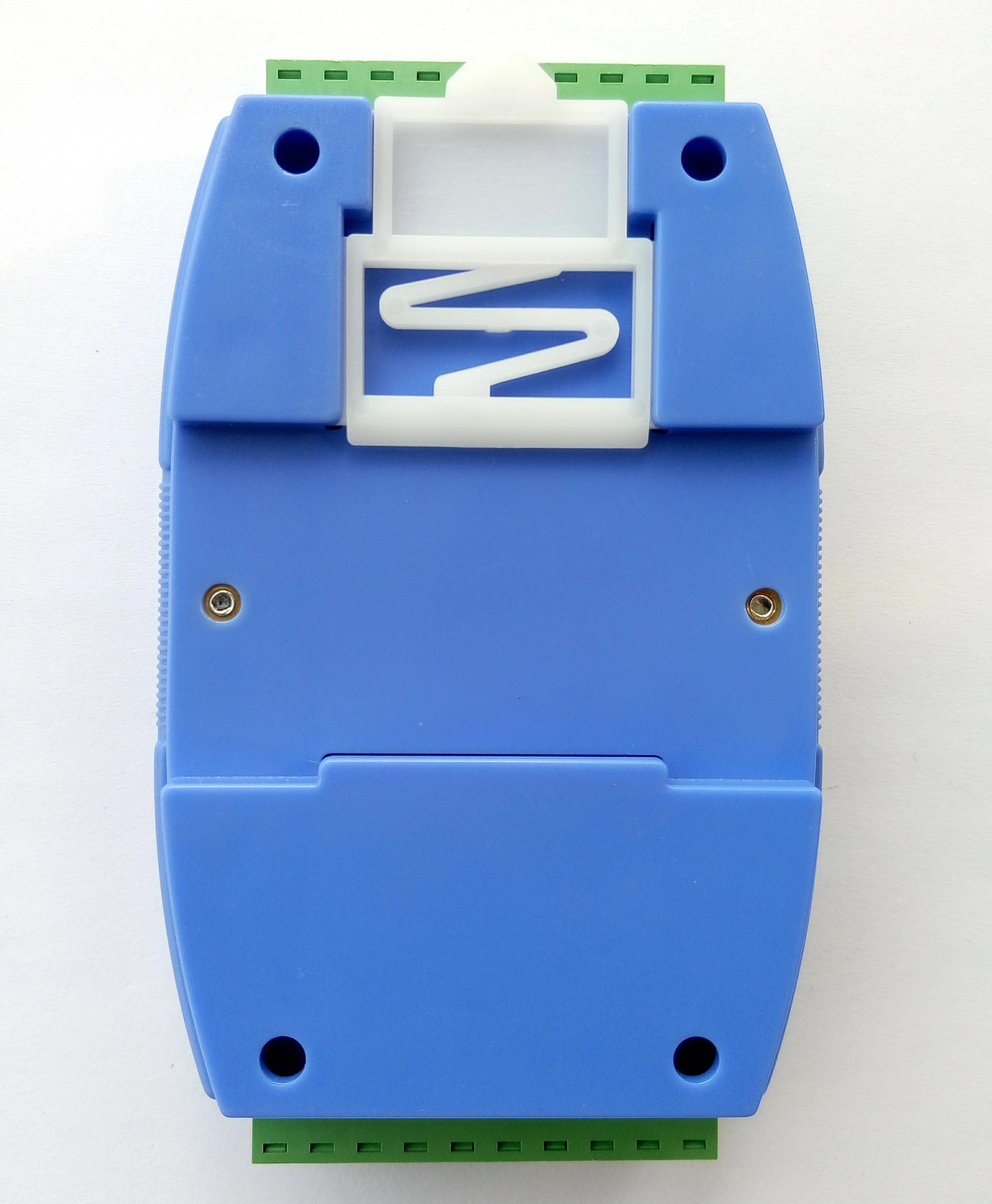

MB8AI 8 дорожный аналоговый модуль сбора, Collectible8road0 ~ 20mA, 4 ~ 20mA, 0 ~ 5Vand0 ~ 10VFour аналоговые сигналы, аналоговые данные сигнала, через изоляционный rs485интерфейсный выход, модуль adoptionModbus-RTUcommunication, прямая адаптация plc, DCSAnd все виды программного обеспечения конфигурации в Китае и т. Д.

Получение сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля. 。

Две.           Характеристика

1.     Usemodbus-rtuagreement 。

2.     Тип входного сигнала каждого канала может быть установлен в соответствии с его собственными требованиями.

3.     Получение сигнала, источник питания, RS485Communication электрические сигналы изолированы друг от друга.

4.     Rs485перенапряжения и перегрузки по току двойная защита для связи выходной интерфейс.

5.     Тип входного сигнала и формат связи могут быть установлены по.

6.     Защита полярности источника питания.

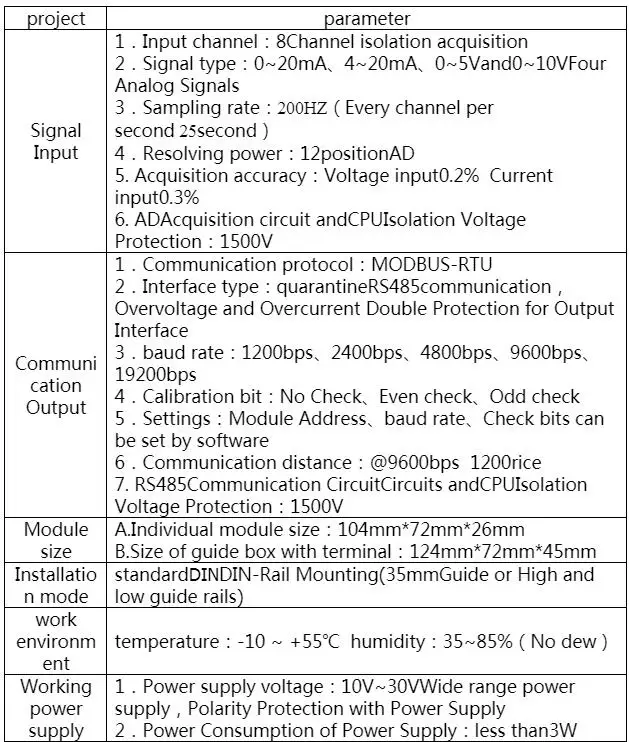

Три.           Техническими показателями

Пять.           Описание функции индикаторной лампы модуля

1.     POW/SET; Индикация рабочего состояния модуля

A. Зеленый светильник всегда включен.: модули работают в. Красный светильник всегда включен: модули работают в режиме конфигурации

2.     TXD/RXD: индикация состояния связи

A. Зеленый светильник светит: коммуникация получает данные B. Красный светильник светит: модуль отправляет данные

C. Всегда включен зеленый светильник.: передача данных + передача данных-подключение rs485проводка отменена или проводка сломана.

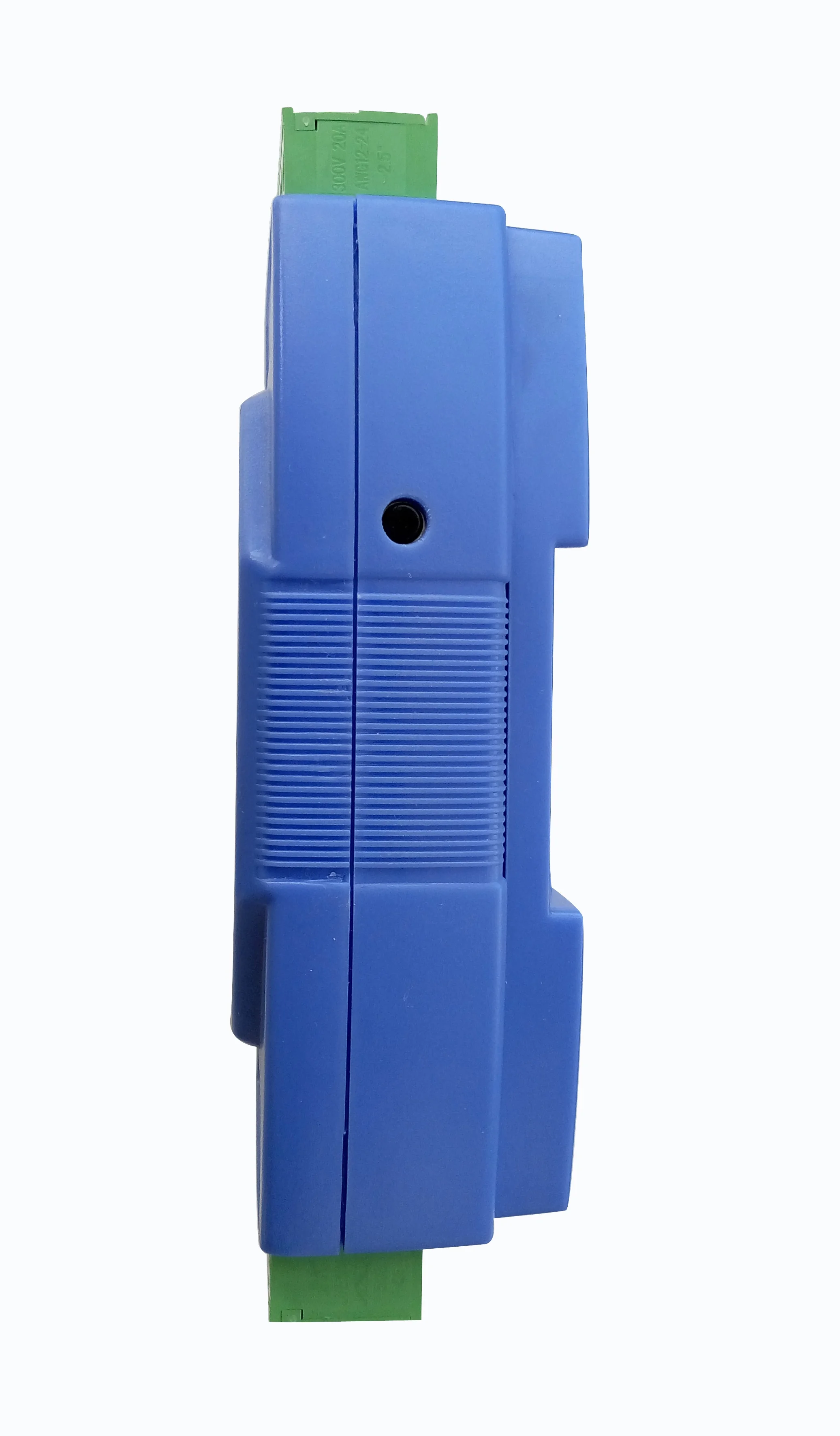

Шесть.           Описание функции правого переключателя модуля

1.     Режим работы: Включите, затем модуль питания повторно заряжен; Используйте этот режим, когда модуль работает должным образом, этот режим не настраивает рабочие параметры; параметры связи рабочего режима устанавливаются с помощью rs., параметры связи по умолчанию (Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего, стоп-бит: 1 позиция).

2.     Режим конфигурации: выключить, затем модуль питания повторно заряжен; Параметры связи для просмотра или настройки модулей, аналоговый вход и аналоговый выход рабочие параметры, параметры связи режима фиксируются. (Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего, стоп-бит: 1 позиция).

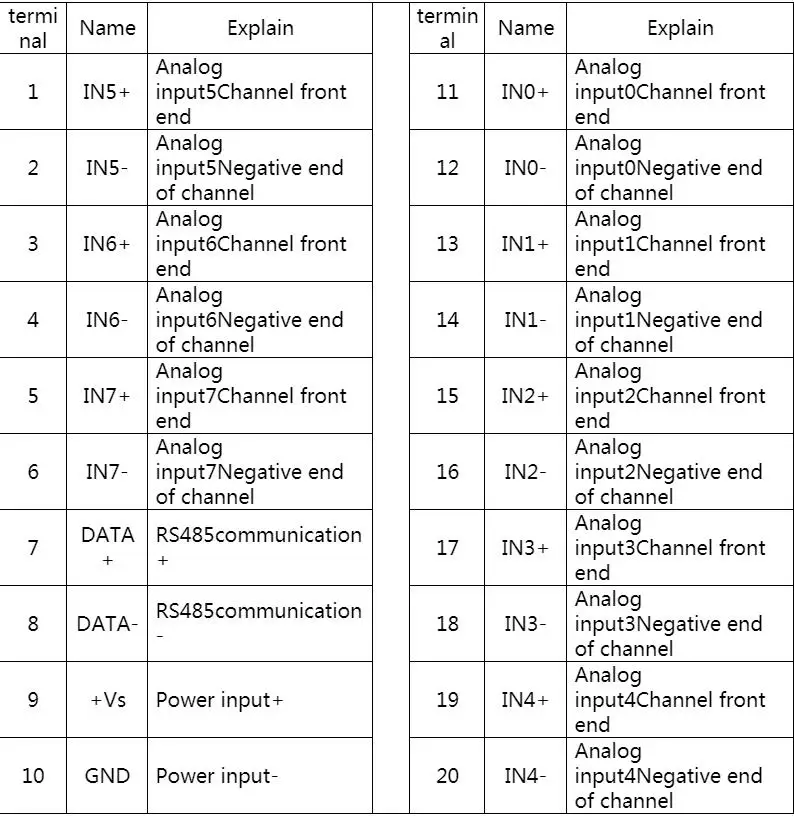

Семь.           Определение клеммы

Восемь.  Электропитание и коммуникационная проводка

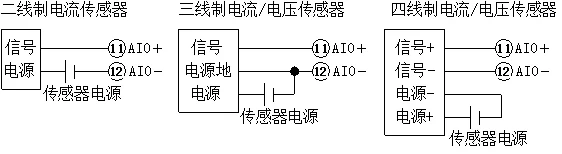

Девять.   Аналоговые входные инструкции по подключению

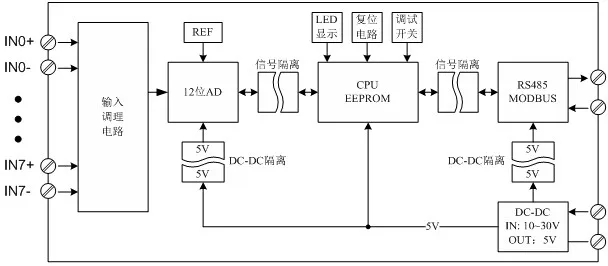

Десять.   Принцип блок-схема

Описание протокола ModbusRegister и связи

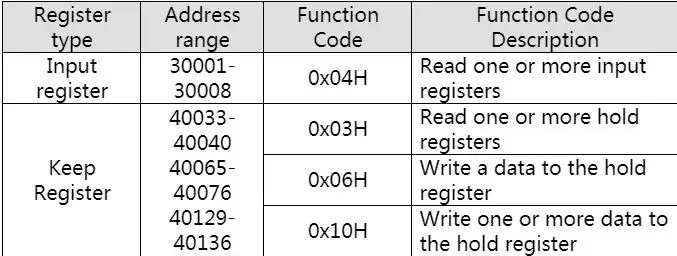

Один.           Модульный поддерживающий код и диапазон адресов

Две.           Зарегистрировать определение Описание

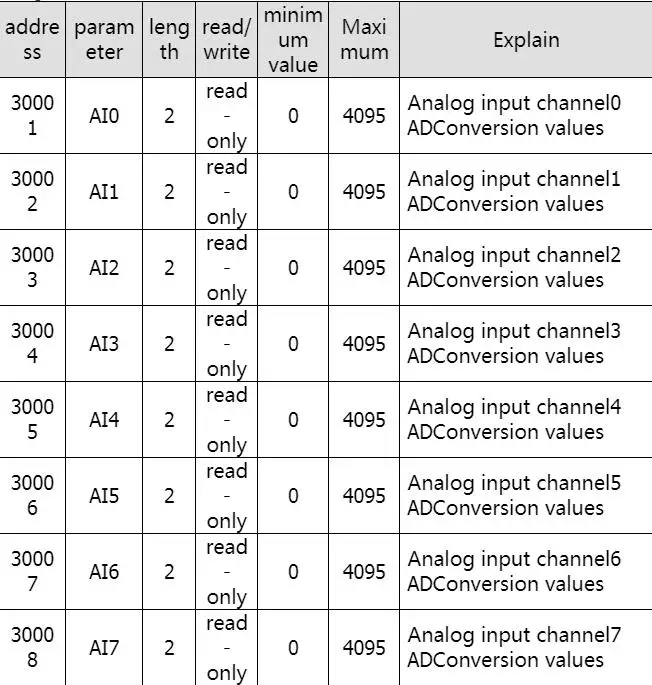

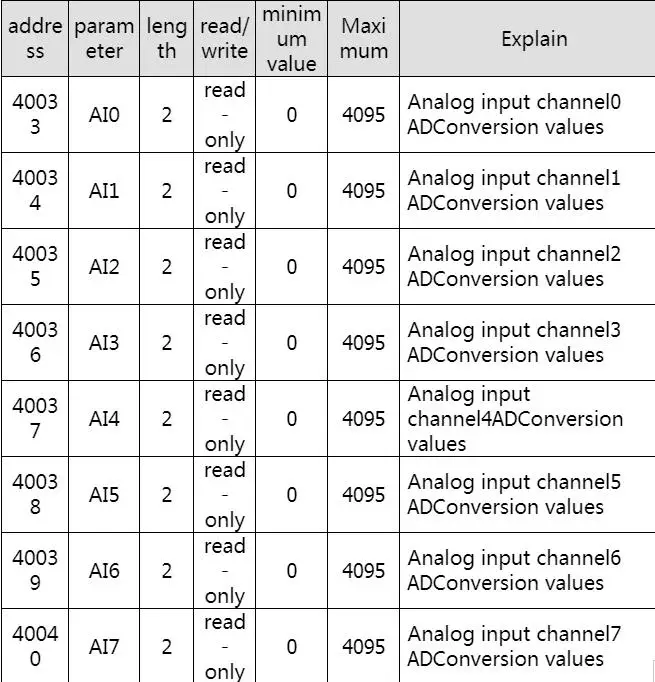

1.     Вход регистр(Функция Код:0x04H)

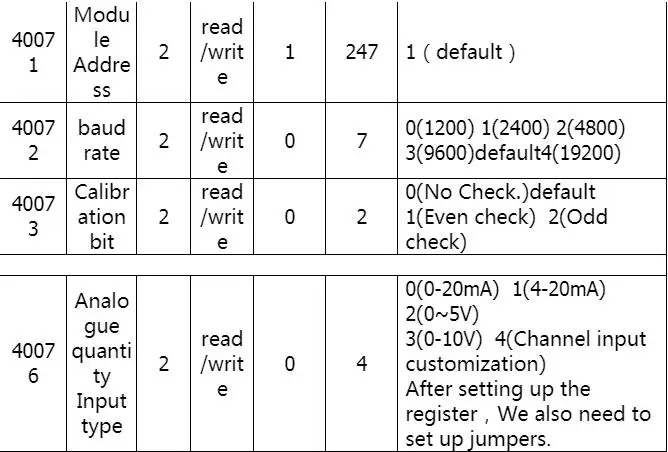

2.     Регистрация (код функции:0x03H、0x06H、0x10H)

Три.           Метод расчета преобразования значения выборки канала в фактические данные

1.        0-20mAВходное напряжение: фактической стоимости=Покупная цена(Десятичная система формы) * 20 мА/4096

2.        4-20mAPattern0Входное напряжение: фактической стоимости= Покупная цена(Десятичная система формы) * 20 мА/4096

           4-20mAPattern1Входное напряжение: фактической стоимости= 4 +Покупная цена(Десятичная система формы) * (Верхний предел тока-нижний предел тока)/ 4096

3.        0 ~ 5ВВходное напряжение: фактической стоимости=Покупная цена(Десятичная система формы) * 5 В/4096

4.        0 ~ 10ВВходное напряжение: фактической стоимости=Покупная цена(Десятичная система формы) * 10 В/4096

5.        Вычислительные примеры:

Если Канал0Набор для того, чтобы4-20mAPattern1Вход, данные, Считываемые в сообщении,0x0723H, Преобразования, десятичная система является1827Формула:4 + 1827 *(20-4) / 4096 = 11.137mA

Четыре.           С протоколом Modbus RTU ptz-камерыКоманда считывания значений образца (примерМодуль по адресу:1)

1.        Чтение канала (примерПрочитайте канал0):01 04 00 00 00 01 31 CA

2.        Чтение восьми каналов (примерПрочитайте канал0 - 7):01 04 00 00 00 08 F1 CC

Раздел II Конфигурация продукта

Один.           Связь настройки

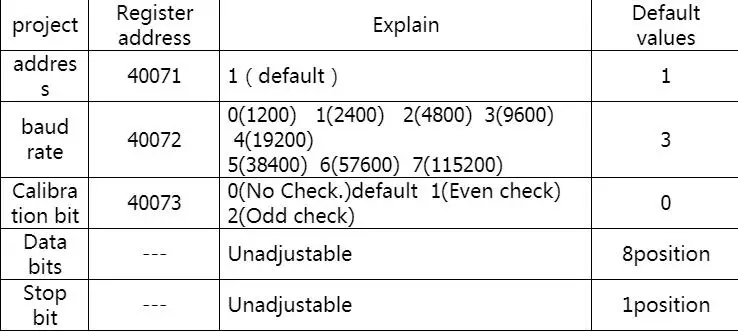

1.     По умолчанию исходящие Связь параметры

2.     Сбросить параметры связи

1)     Почему Сброс параметров связи:

A)     Пользователи забыли установить параметры связи, не могли общаться с модулями.

B)     Пользователи ошибочно устанавливают параметры связи, не могут общаться с модулями.

2)     Как сбросить параметры связи

A)     Удерживайте сенсорный светильник на правой стороне модуля и удерживайте его. Более 5 секунд, пока module【POW/set】красный светильник не включится, отпустите нажатой переключатель крана в это время.

B)     Параметры связи были сброшены до значения по умолчанию после выключения питания и включения модуля.

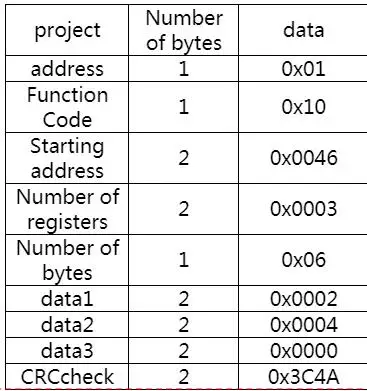

3.     Пример настройки параметров связи

A.     Текущие параметры связи: Адрес: 1, скорость передачи данных: 9600bps, без контрольной точки

B.     Параметры связи должны быть установлены: Адрес: 2, скорость передачи данных: 19200bps, без контрольной точки

C.     Команды, написанные организацией, use0x10Function Code organization Command.

D.     Организованной отправки инструкции по уходу за изделием 01 10 00 46 00 03 06 00 02 00 04 00 00 3C 4A

Две.           Тип входного канала модуля конфигурации

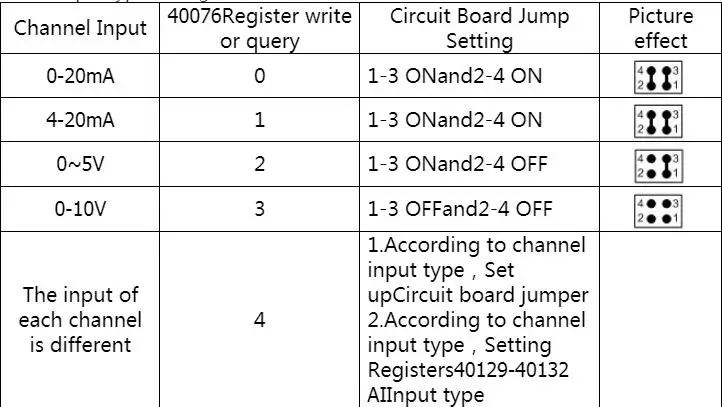

1.     Таблица контроля входного типа AIChannel

2.     Процесс настройки аналогового входного типа

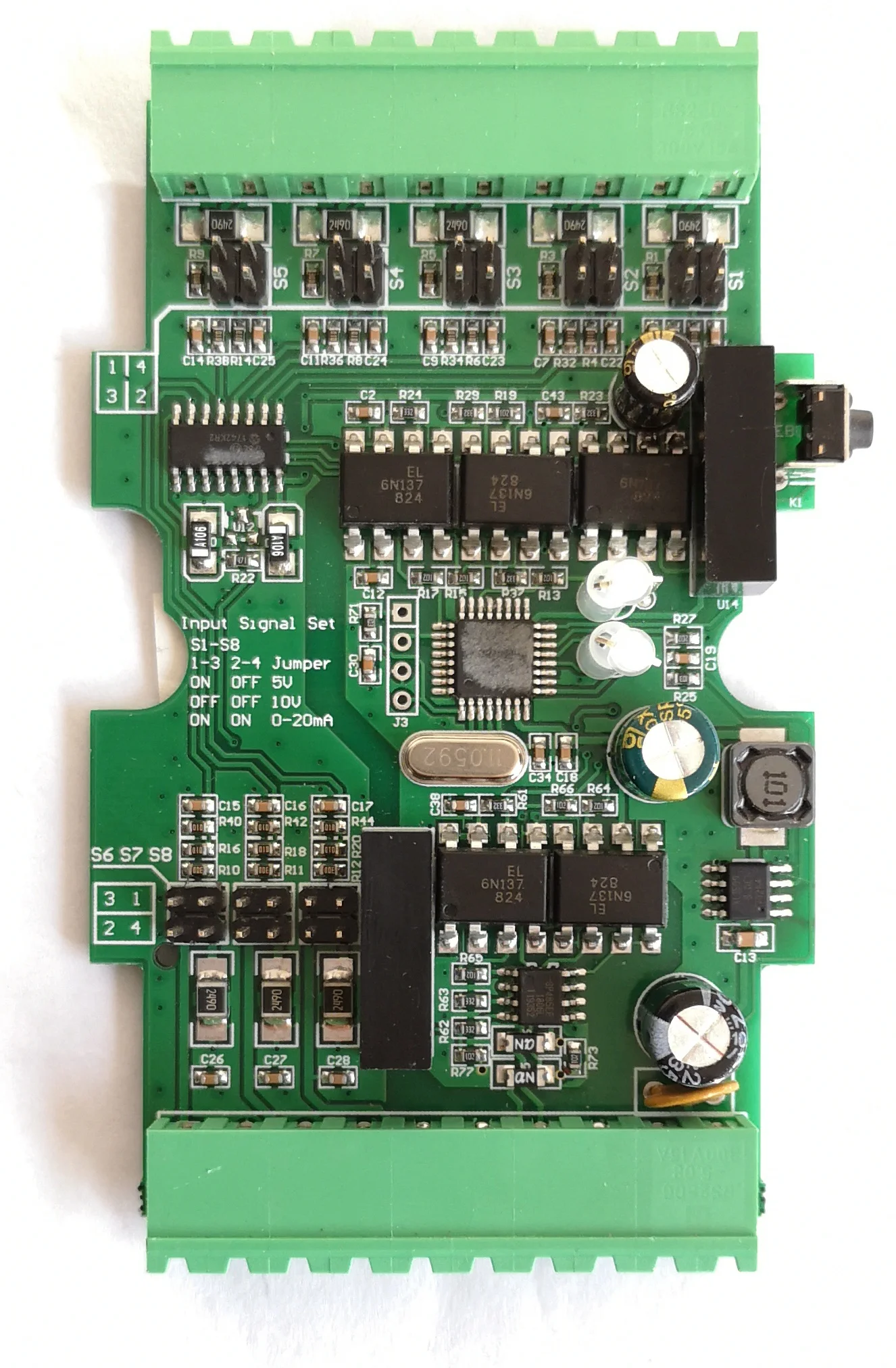

A.     Оборудование (Перемычка): модульное выключение питания, снимите корпус модуля, настройте входной тип канала и соответствующий джемпер монтажной платы.

B.      Программное обеспечение (регистр):

A)     Все каналы идентичны: запись записи для входа канала Type40076.

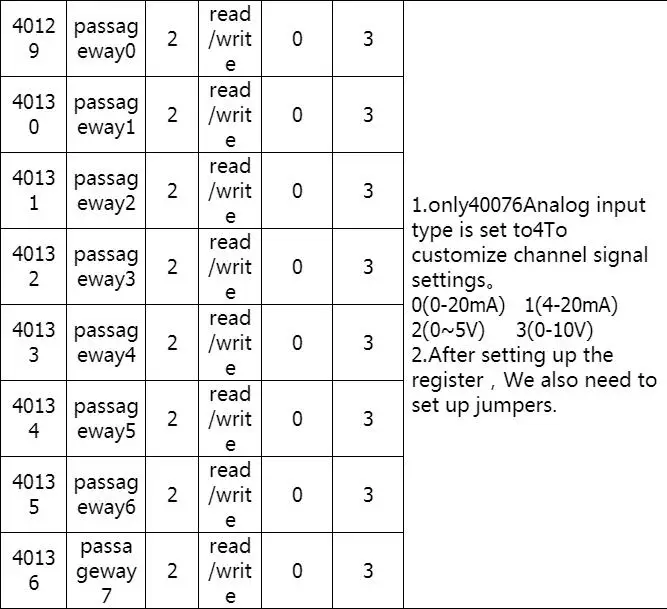

B)     Каждый канал отличается: Храните Register40076Write in4, каждый входной тип канала записывается в журнал hold отдельноРегистр40129-40136。

C.      После завершения настройки регистра индикатор изменяется с зеленого на красный, представляет успешную запись, перезапуск модульного источника питания.

3.     Пример: Установите тип входного канала модуля на4-20mAinput

A.     Модульное выключение питания, снимите корпус модуля, перемычка печатной платы установлена to1-3 ONand2-4.

B.      Для того, чтобы держать register40076Write data0x0001:01 06 00 4B 00 01 38 1C

Ответ модуля: 01 06 00 4B 00 01 38 1C представляет успешную конфигурацию адреса.

C.      После завершения настройки регистра индикатор изменяется с зеленого на красный, представляет успешную запись, перезапуск модульного источника питания.
