Цифровой генератор сигналов FY6600 30M DDS двухканальный функциональный 250MSa/s 14 бит

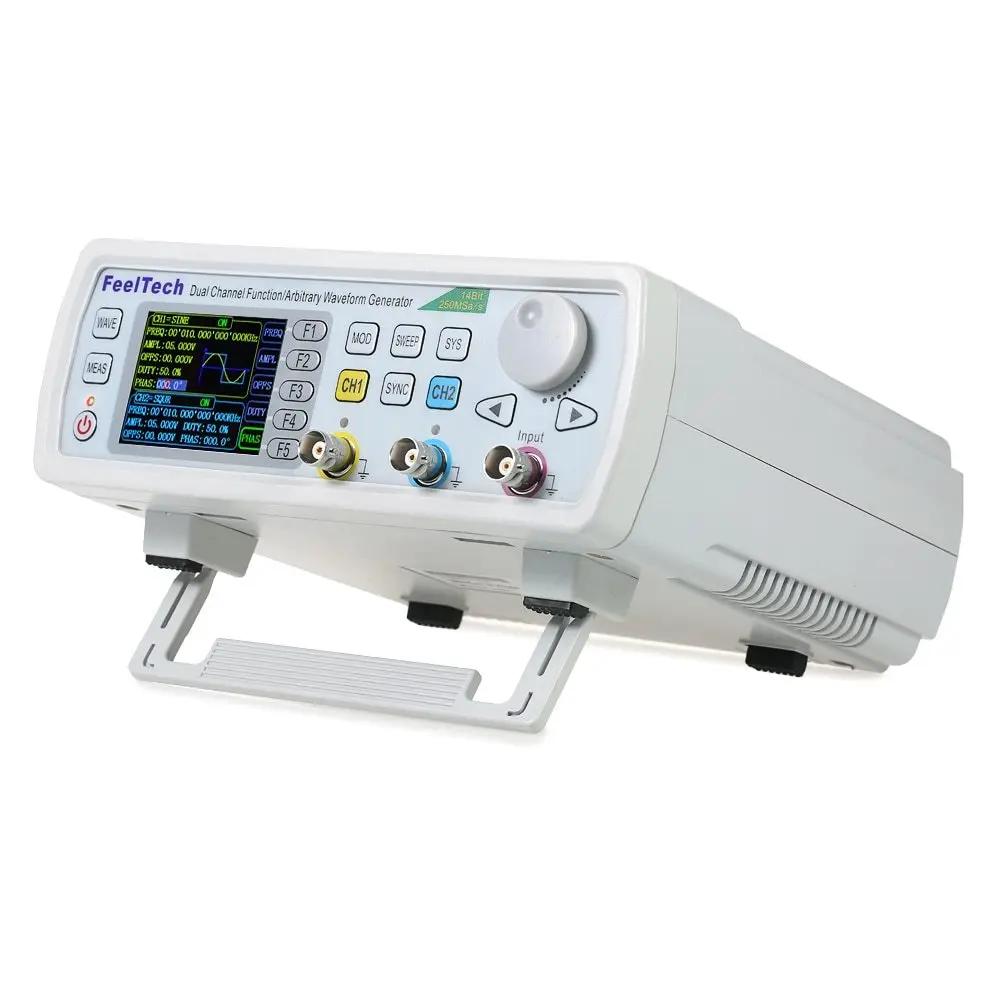

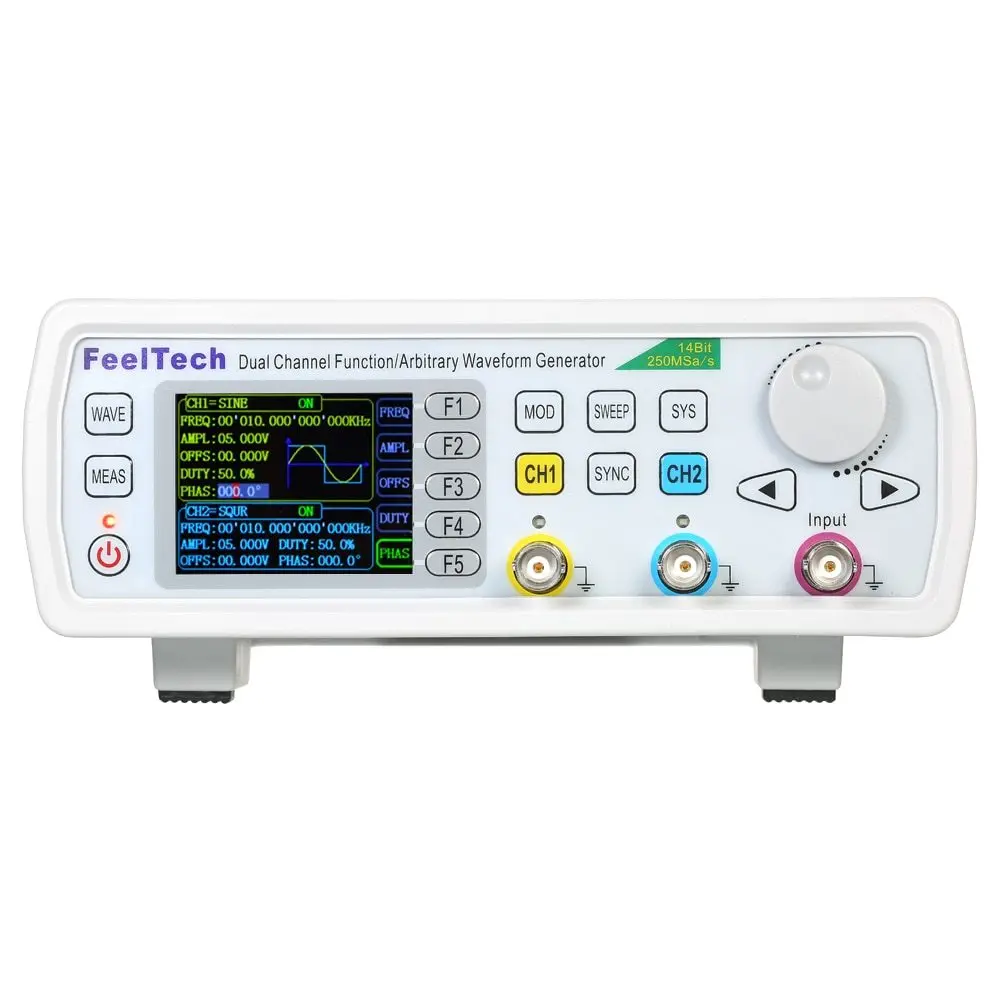

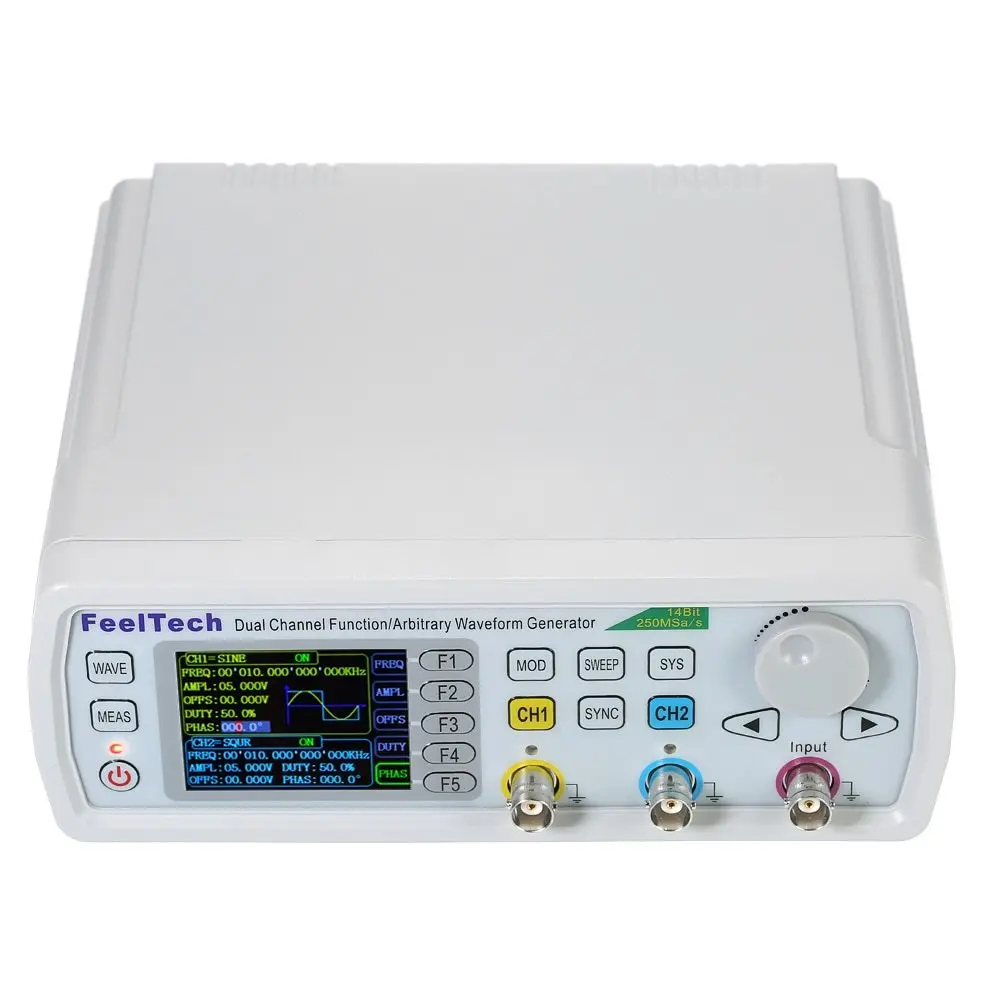

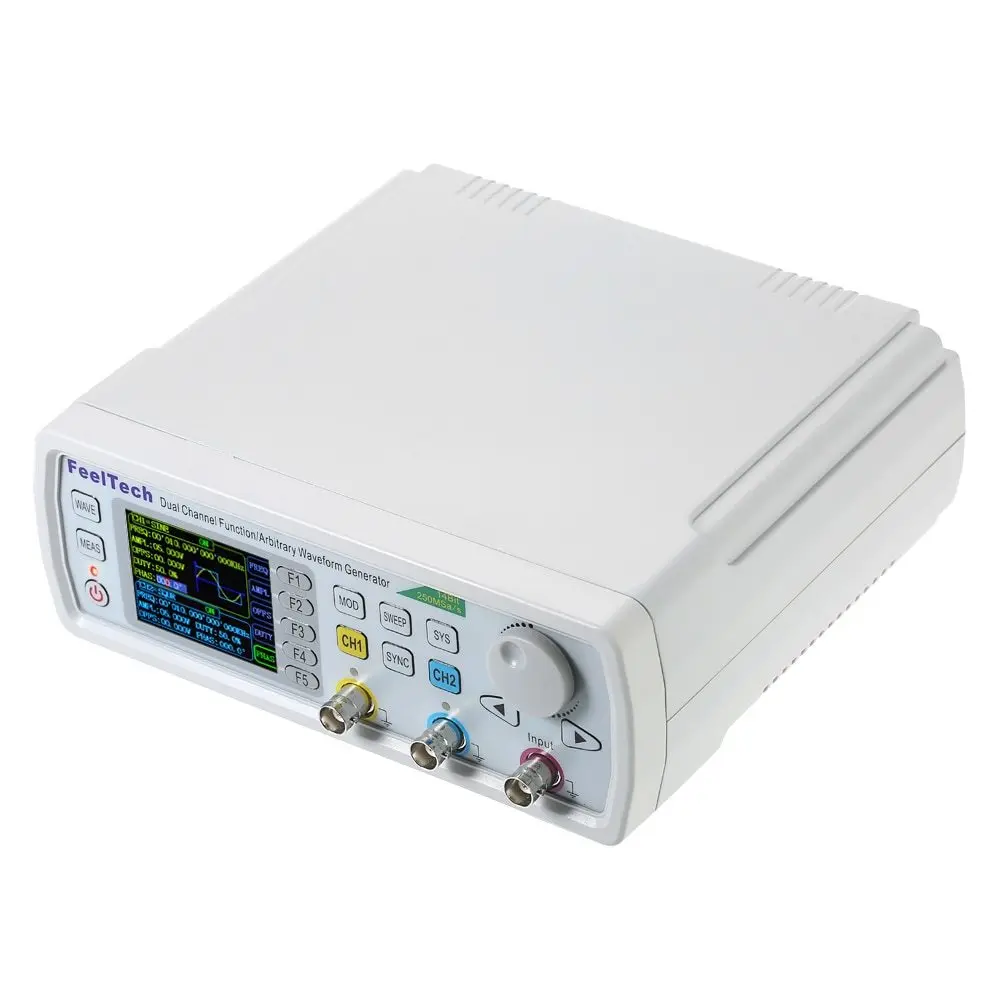

Высокоточный цифровой генератор сигналов FY6600-30M DDS двухканальный функциональный генератор 250MSa/s 14 бит Частотный Генератор 30 МГц

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

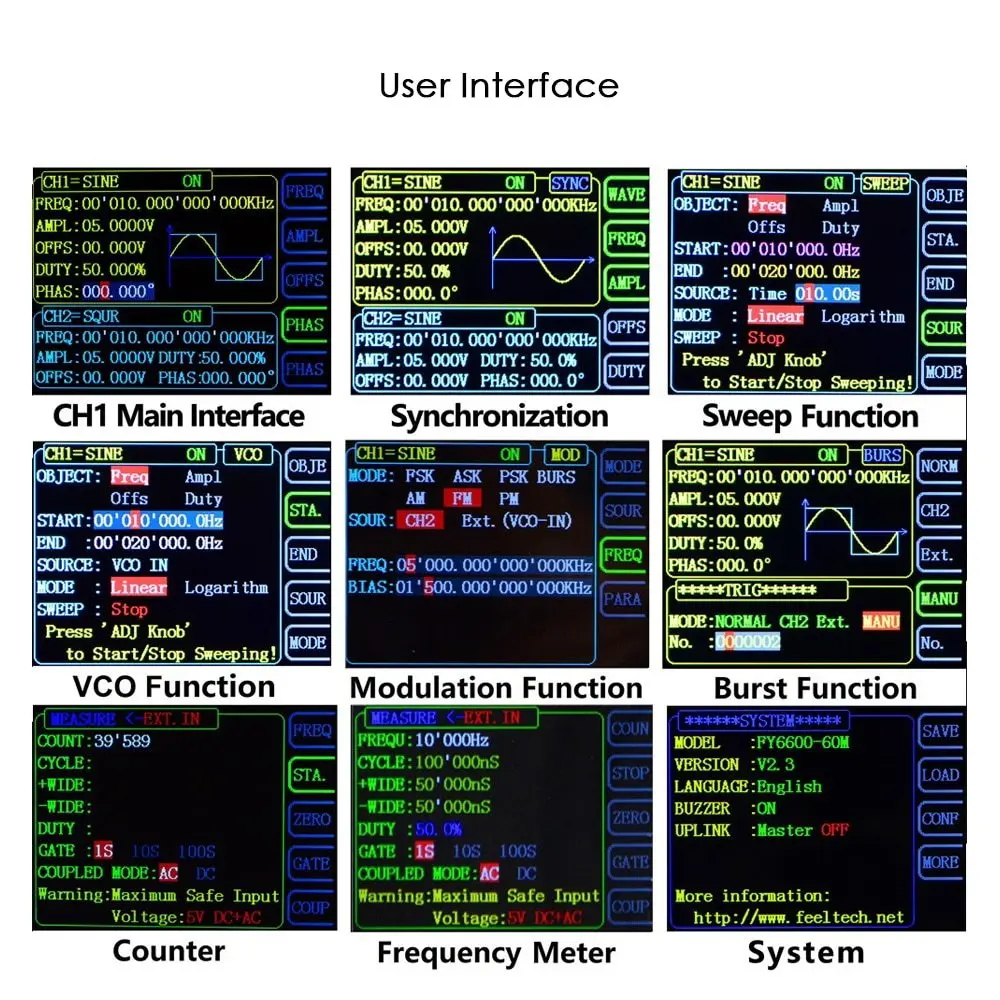

2,4 дюймов TFT цветной ЖК-монитор с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Использовать 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданных сигналов и 64 группы пользовательских сигналов.
64 группы функций хранения произвольных волн, каждая глубина хранения сигналов составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,01 s-999,99 s Время развертки; вперед, назад и направления круговой развертки.
Функция VCO (выход управления напряжением): частота управления напряжением/амплитуда/смещение/рабочий цикл и модуль ШИМ.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Частотомер функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Поддержка двух или более генераторы сигналов произвольной формы подключен к достижению мульти-выходной канал, максимальная поддержка 16-канальный синхронный выход.
Полностью независимый выход с двумя каналами, синхронизация работы между каналами.
Точно Регулировка фаз двух каналов, точность может быть 0,01 °.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), разрешение регулировки составляет 0.01%.
-10V ~ + 10 V DC офсетная печать, офсетная печать Разрешение 0,001 V.
Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.

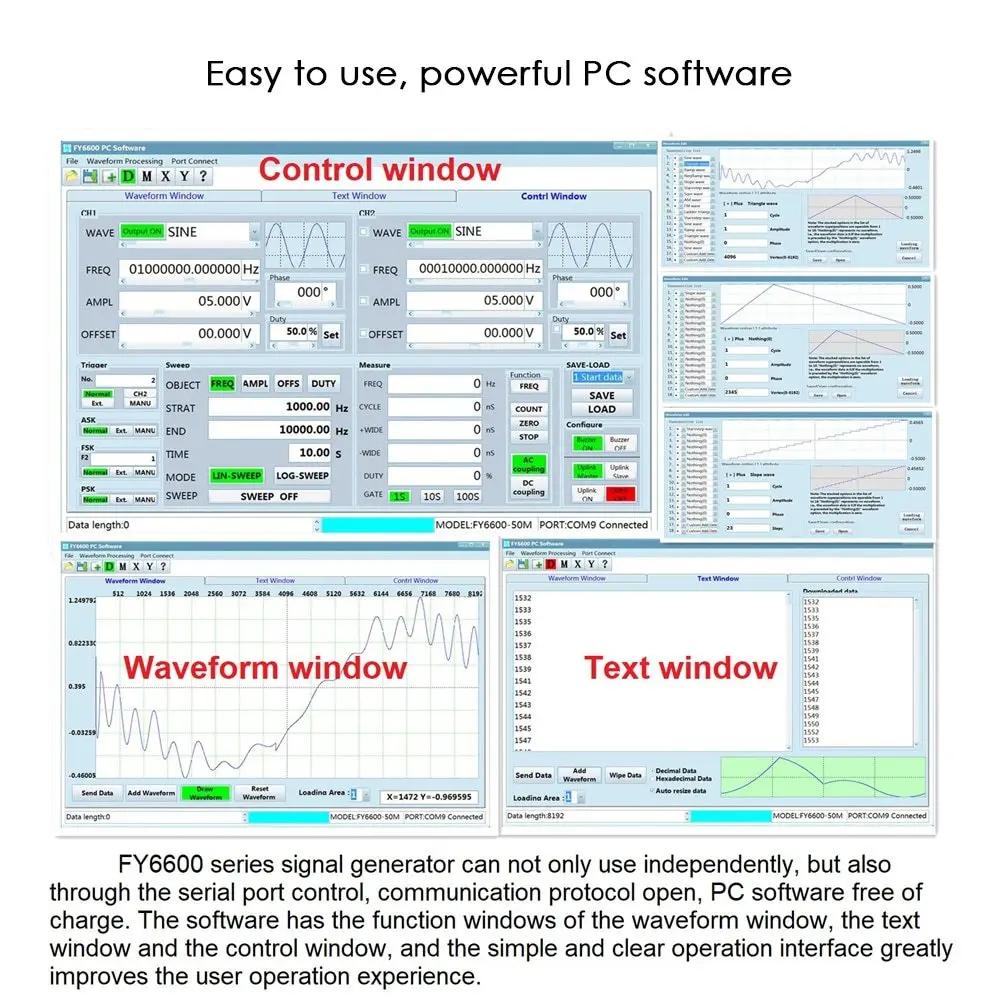

Функция связи: все функции могут контролироваться программой ПК, и протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция редактирования произвольной формы сигнала: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Технические характеристики:

Параметры частоты Синусоидальная волна диапазон(По желанию) 0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГц Прямоугольная волна 0 Гц ~ 25 МГц Треугольной формы волны 0 Гц ~ 10 МГц Пандус Пульсовой волны Произвольной формы TTL/COMS 0 Гц ~ 20 МГц Мин. Ширина импульсов 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns) Макс. Разрешение 1μhz Точность частоты +/-20ppm Стабильность частоты +/-1 ppm/3 часа Параметры формы волны Типы сигналов Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом Сигналов длина 8192 точек * 14 бит Частота дискретизации 250MSa/s Разрешение по вертикали 14 бит Синуса Гармоническое подавление ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц) Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратной формы Время нарастания/спада ≤7ns (VPP <5 V) Выброс ≤5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразный сигнал Линейность > 99% (0,01 Гц ~ 10 кГц) Выходные параметры Амплитуда (VPP) Frequency≤10mhz 10 МГц <frequency≤20mhz Частота> 20 МГц 1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp Разрешение 1mV Амплитуда стабильности +/-0.5%/5 часов Амплитудно-это действительно плоский экран +/-2.5% (<10 МГц); +/-5% (> 10 МГц) Выходного сигнала Импеданс 50 Ом +/-10% (Типичный) Защита Все каналы могут работать в течение 60 с при нагрузке короткого замыкания DC офсетная печать Офсетная печать диапазон Frequency≤20mhz: +/-10 V; частоты> 20 МГц: +/-2,5 V Офсетная печать Разрешение 1mV Фазы параметры Фазы диапазон 0 ~ 359,99 ° Фазы разрешение 0,01 ° TTL выход TTL уровень амплитуды > 3Vpp Разветвителя > 8 TTL нагрузки Время нарастания/спада ≤10ns COMS выход Низкое электро уровня <0,3 V Высокая электрический уровень 1 В ~ 10 в Время нарастания/спада ≤18ns Частотомер функция Измерение объектов Частота, период, положительная/отрицательная ширина импульса, рабочий цикл Диапазон входного напряжения 2Vpp ~ 20Vpp Частотомер Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1 S, 10 S, 100 S) с возможностью регулировки Функции счетчика Диапазон измерений 0 ~ 4294967295 Муфта режим 2 вида режимов соединения: DC и AC Подсчитывая режим Руководство по эксплуатации Функция развертки Перевозчик сигнала Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Тип развертки Линейная развертка или логарифм развертка Развертки направление Вперед, назад и круглый ход Время развертки 0,01 s-999,99 s/шаг Развертки объекты Частота, амплитуда, смещение, рабочий цикл



Диапазон настройки Пусковое положение и положение отделки могут быть установлены произвольно Диапазон развертки В соответствии с решением настройка параметров Функция VCO (выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5В ГУН сигнала Частотный диапазон 0-1000 Гц Управления Гун объекта Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением ГУН специальная функция Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом Функции модуляции Тип модуляции AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока) AM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина 0% до 100% Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц FM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц PM Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Отклонение фазы От 0 до 360 ° Частота модуляции Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц Спросить Источник света Внутренний (CH2), внешний (ASK IN Port), руководство Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μhz ~ 10 МГц FSK Источник света Внутренний (CH2), внешний (FSK IN Port), ручной Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μhz ~ 10 МГц PSK Источник света Внутренний (CH2), внешний (PSK в порту), руководство Модуляции сигналов Квадрат с 50% циклом работы Ключ частоты 1μhz ~ 10 МГц Burst-функция Перевозчик сигнала Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Burst рассчитывать 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие параметры Тип дисплея 2,4 дюймов TFT цветной ЖК-монитор Сохранить и нагрузки Количество 20 Позиция От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип интерфейса Последовательный интерфейс USB Скорость передачи 115200bps Протокол передачи данных Режим командной строки, обеспечивающий протоколы связи Technic SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив Блок питания Тип штекера(По желанию) Штепсельная Вилка стандарта США/штепсельная вилка стандарта ЕС/штепсельная вилка стандарта Великобритании/штепсельная вилка стандарта Австралии Мощность Напряжение широкого диапазона AC100V ~ 240 V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размер 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 614 г/21,68 унций Размер упаковки 24*21*9,5 см/9,45*8,3 * 3.74in Вес с упаковкой 995-1058 г/35,08-37,73 унций

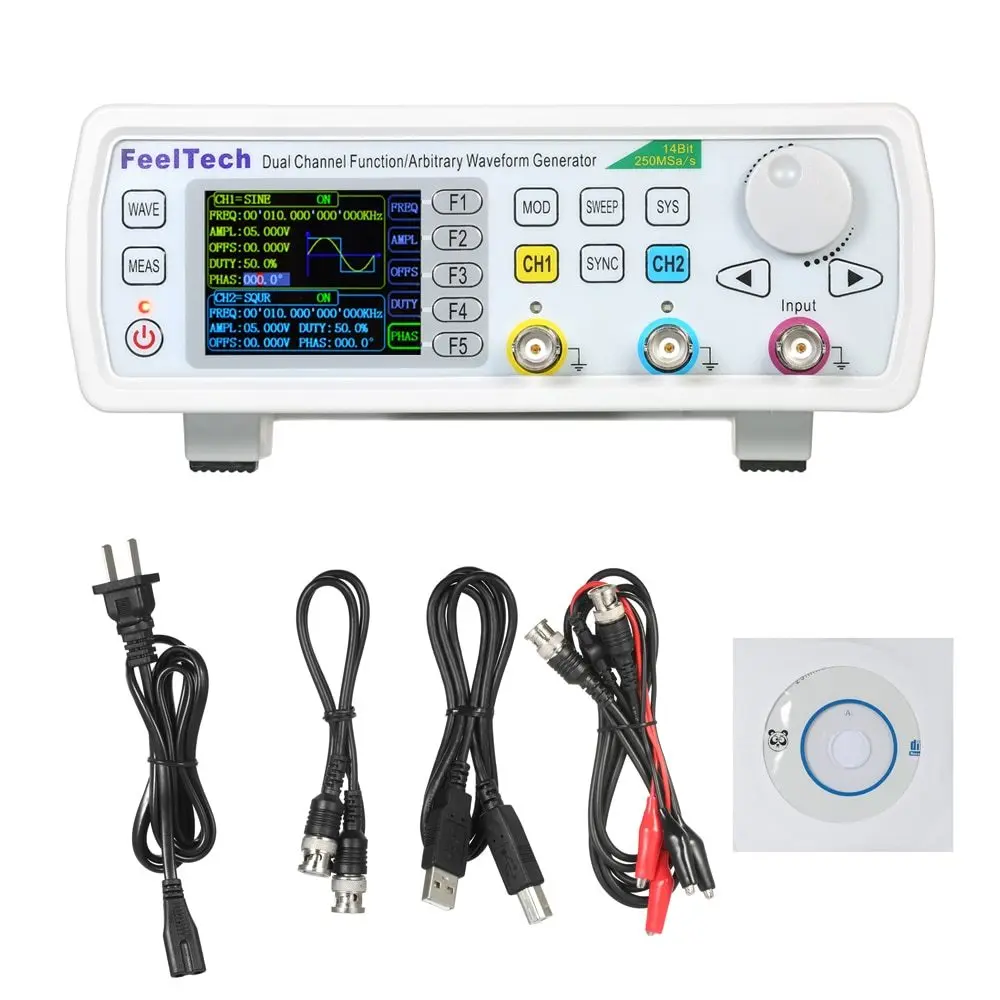

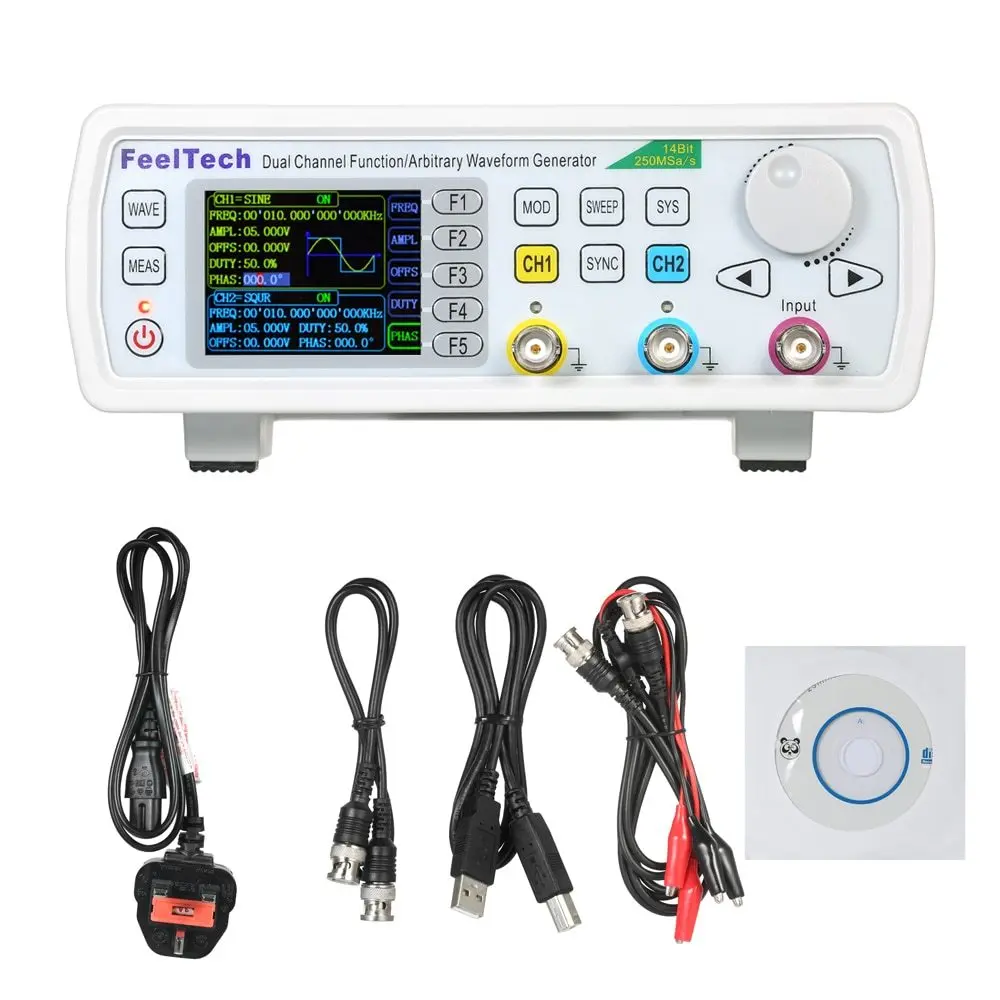

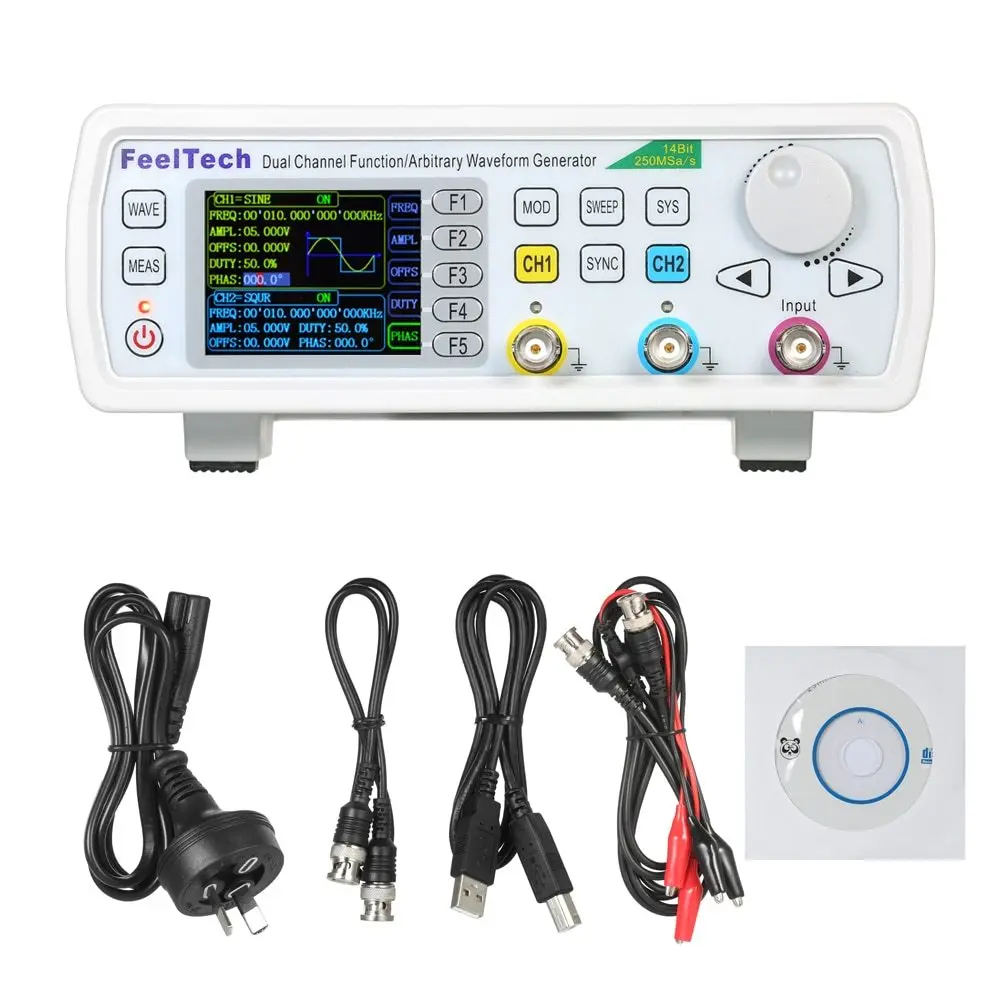

В комплект входит:
1 * DDS генератор сигналов
1 * CD-плеер
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
