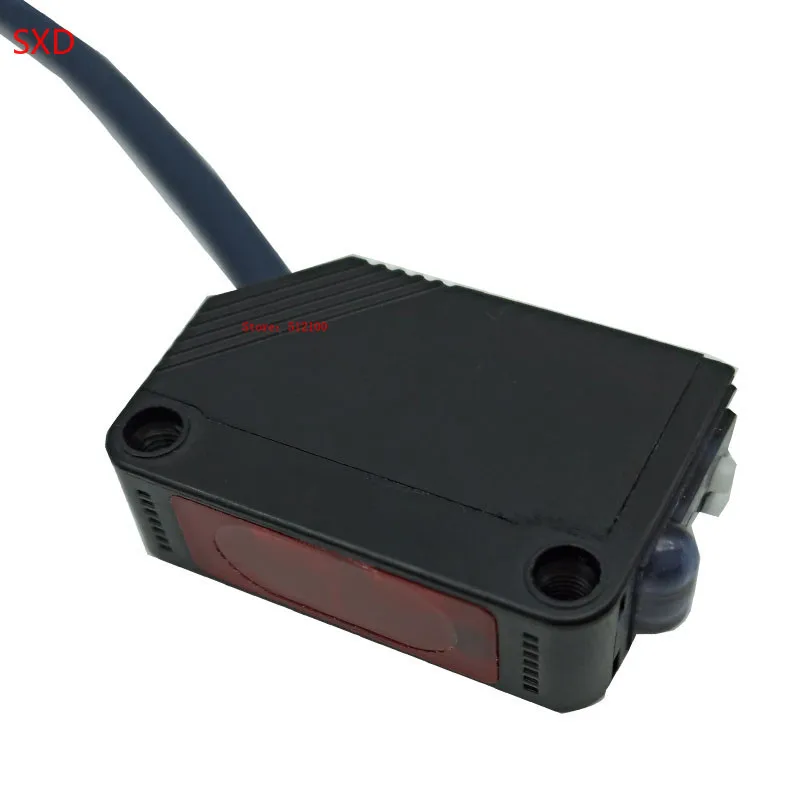

5 шт. E3Z D61 инфракрасный диффузный отражение фотоэлектрический выключатель

E3Z-D61 с тремя проводами PNP общее расстояние обнаружения 100 мм

E3Z-D62 трехлинейный NPN общее расстояние обнаружения 600 мм

E3Z-D81 с тремя проводами PNP общее расстояние обнаружения 100 мм

E3Z-D82 с тремя проводами PNP общее расстояние обнаружения 600 мм

Знания о бесконтактном переключателе:
1. Широко Используемый бесконтактный выключатель включает Индуктивный бесконтактный переключатель, емкостный Бесконтактный переключатель и переключатель холла.
Индуктивный бесконтактный переключатель:
1. В обычных отраслях, Бесконтактный переключатель относится к индуктивному бесконтактному переключателю. Индуктивный бесконтактный переключатель использует принцип электромагнитной индукции для обнаружения объектов и обнаруживает только металлические предметы.
2. Различные металлы имеют различные степени электромагнитных помех, и различные металлические материалы имеют различные расстояния для обнаружения. Железо/сталь-это Магнитный металл с самым длинным расстоянием обнаружения, который может достигать 100% стандартного расстояния, 85% стандартного расстояния для нержавеющей стали, 45% для алюминия и 40% для меди.
Емкостный датчик приближения
1. Емкостный датчик приближения может обнаруживать предметы со статическим электричеством, включая металл, жидкость, пластик, продукты питания, корма, человеческое тело, стекло, дерево, ткань, сланец и т. д. Чем больше электростатической энергии переносит объект, тем дольше будет расстояние обнаружения; В противном случае, когда объект маленький, Тонкий и имеет слишком мало электростатической энергии, расстояние обнаружения будет короче или даже невозможно обнаружить.
2. Использование индуктивных и емкостных переключателей:
1. Тип индуктивности и Тип переключателя конденсатора одинаковый, трехпроводной тип имеет NPN нормально открытый, NPN нормально закрытый, PNP нормально открытый, PNP нормально закрытый Четыре вида режима вывода, два типа провода имеют нормально открытый, нормально закрытый два вида, Используемое напряжение переключателя обычно 10-30 В постоянного тока низкого напряжения, также имеет специальный высоковольтный тип.
2. Различия между режимами вывода NPN и PNP: три линии бесконтактного переключателя: коричневая линия соединена с положительным полюсом, синяя линия соединена с отрицательным полюсом, а черная линия Выходная. 1, NPN нормально открывается: когда объект не обнаружен, черная линия приостановлена; Когда объект обнаружен, черная линия соединена с синей линией (отрицательный полюс); когда NPN обычно закрыт, ситуация противоположная. Выход NPN также часто называется выходом отрицательного полюса. 2. PNP нормально открытый Тип: когда объект не обнаружен, черная линия приостановлена; Когда объект обнаружен, черная линия соединена с коричневой линией (положительный полюс); когда PNP нормально закрытый тип является противоположным; Выход PNP также часто называется положительным полюсом. Примечание: Когда продукт имеет функцию защиты от короткого замыкания, черная линия не полностью приостановлена. Напряжение, измеренное вольтметром продукта, может отличаться от указанных выше условий работы.
3. Два проводных переключателя обычно открываются, обычно закрываются два вида, обычно открываются коричневые линии, подключенные к положительному полюсу, синяя линия, подключенная к отрицательному полюсу, не обнаруживает объект, две линии отключены, обнаружен объект, когда две линии подключены, нормально закрытый тип является противоположным.
4. Встроенный режим установки и невстроенная установка: Встроенный внешний переключатель для обработки экранирования, также известный как экранирующая установка, индукция магнитного поля не будет переливаться вокруг, переключатель обнаруживает только датчик перед объектом, И не будет обнаружена сенсорной стороной помех объекта. Таким образом, головка датчика может быть прикреплена к металлу, и весь выключатель может быть встроен в металл. Магнитное поле непохороненного типа больше, внешняя сторона не обрабатывает экранирование, также называется неэкранирующей установкой, магнитное поле будет переливаться вокруг, сторона объекта сенсорной головки будет мешать обнаружению, поэтому части сенсорной головки не могут быть близки к металлической установке. Расстояние обнаружения невстроенного типа обычно больше, чем у встроенного типа. Емкостные и Индуктивные принципы установки аналогичны.
