Breeze OSD Pro V1.1 w/GPS модуль для аэрофотосъемки FPV

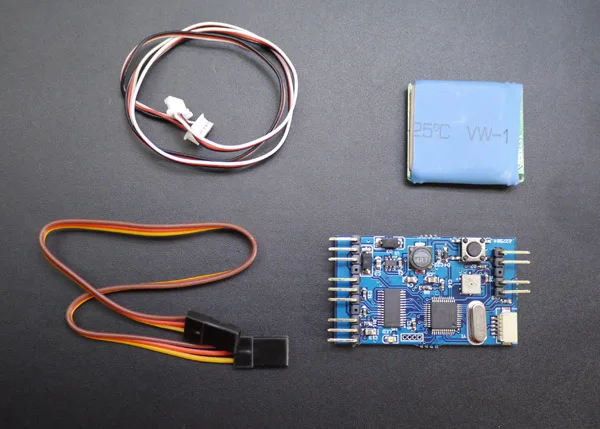

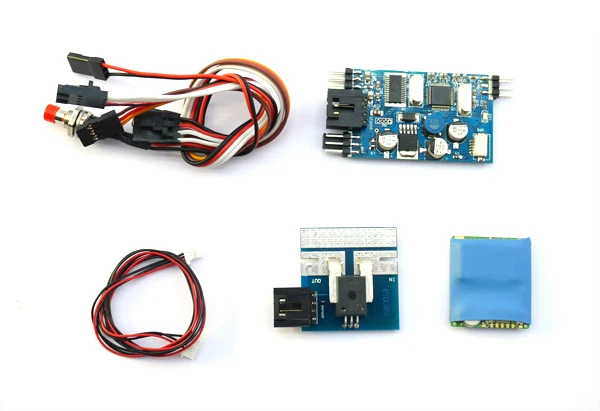

Посылка включает в себя:
-GPS модуль
-OSD материнская плата
-GPS кабель
-Датчик тока
-Кабели

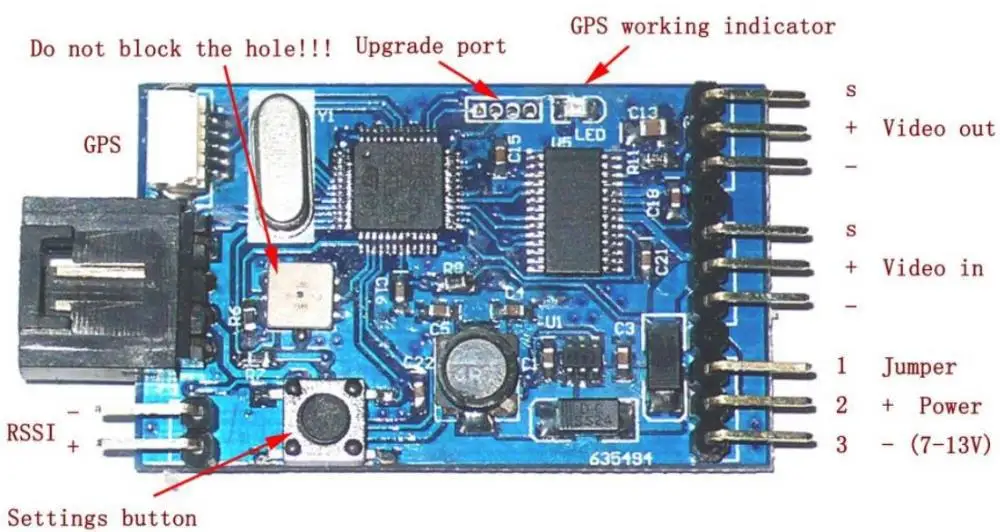

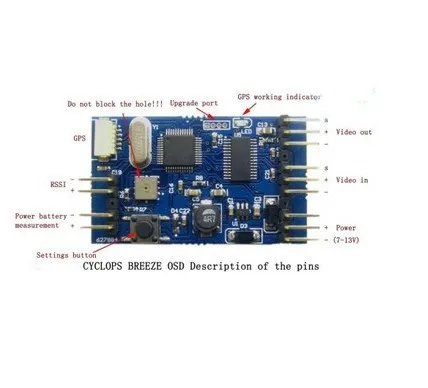

Описание шпильки

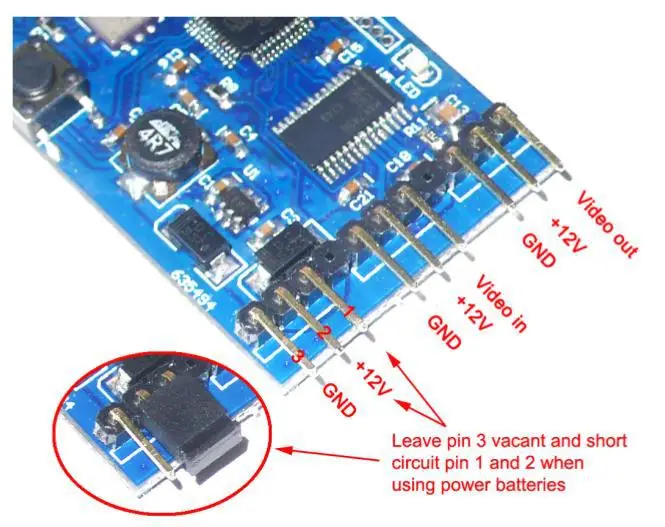

Важно: Выберите инструкции по перемычке: 1, 2 короткого замыкания для использования аккумуляторов (которые должны быть 12 В или 3S Lipo); Снимите колпачок перемычки, И подключите 2 и 3 для включения OSD и беспроводного видео оборудования отдельно с дополнительным источником питания 12 В. При установке основной платы OSD на самолет, пожалуйста, проверьте, правильно ли установлено положение, а именно нос Маленького белого самолета на основной плате указывает на направление носа воздушного перевозчика.

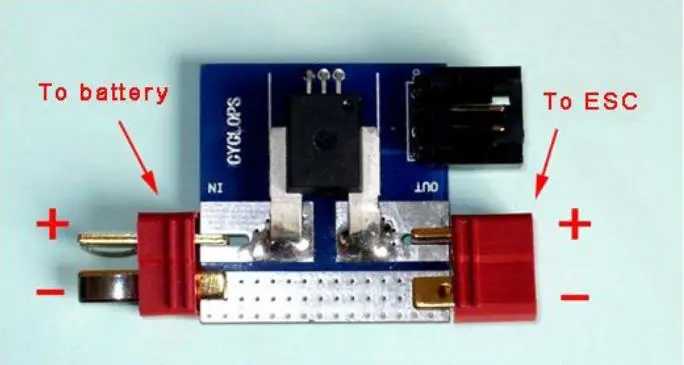

В настоящее время подключения датчика

Руководство пользователя для справки.

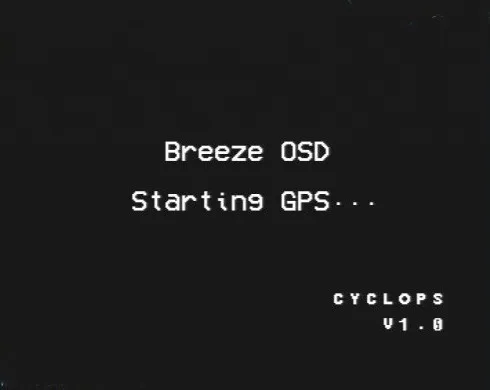

Включите OSD после подключения всех связанных шнуров в соответствии с приведенной выше схемой вы получите экран меню Пуск, как показано ниже:

Затем нажмите кнопку настройки, чтобы войти на экран меню конфигурации, как показано ниже:

Кнопка настройки используется для настройки всех параметров, короткое нажатие переключится на следующий вариант; 3 секунды нажатие будет вводить текущий вариант конфигурации.

Блок: Опция между метрическими (Встретил) И имперская (IMP).

RSSI MAX: Используется для записи значения RSSI, когда сигнал является самым сильным, подключите сигнал RSSI вашего радио с разъемом RSSI на OSD, включите свой Радиопередатчик и приемник для записи самого сильного значения RSSI.

RSSI мин: Используется для записи значения RSSI при слабом сигнале, обычно вы можете выключить радиоприемник для записи значения, иногда вам может потребоваться пройтись некоторое расстояние, чтобы получить безотказную безопасность для записи минимального значения RSSI.

Макс REC: Запись максимальных значений данных о полете, когда выбран для установки «ON», OSD будет записывать максимальную скорость, максимальное расстояние, максимальную высоту, максимальная скорость подъема после взлета самолета. При обнаружении скорости ниже 10 км/ч (6,2 миль/ч), а высота ниже 10 м (32,8 футов), экран OSD будет отображать максимальные записи, тем временем, на экране будет мигать слово MAX.

Видео: Параметры формата ввода видео между PAL, NTSC и AUTO, при выборе опции AUTO OSD автоматически отрегулирует экранный дисплей в соответствии с форматом входного видео, по умолчанию PAL, когда нет видео входа.

Выход: Выход из меню конфигурации и сохранение.

При выходе из меню конфигурации или через несколько секунд после начала экрана меню, OSD войдет в рабочий режим (обратите внимание, когда GPS не подключен или соединение плохое, OSD всегда будет на экране меню Пуск), GPS начинает приобретать gps-спутники, Значок правой верхней стороны показывает количество приобретенных сателлитов, если значок мигает, что означает, что GPS не получает ни одного спутника или не получает достаточно спутника, чтобы предложить точный локальный замок, данные GPS не являются надежными в этой ситуации.

Обычно на открытой местности, а антенна GPS не блокируется другими устройствами, она будет заблокирована в течение 1-5 минут; Первый замок будет немного дольше. Если GPS отключен во время использования, значок GPS будет отображаться как и мигать, чтобы показать ошибку.

1. Перед снятием, пожалуйста, нажмите кнопку настройки, чтобы сбросить значения (включая высоту, расстояние, пробег и время elapse)

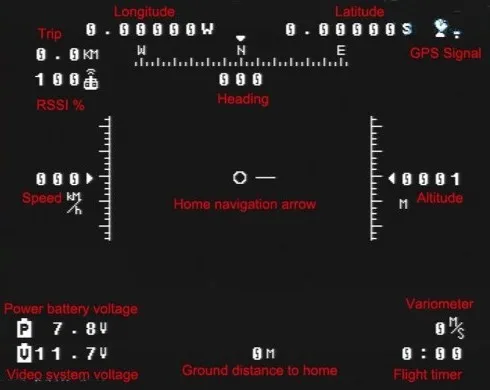

2. 3 секунды нажатия будет переключаться между 3 различными экранами, которые F-16 стиль, простой стиль и без дисплея.

3. Поддержка обнаружения 30V в лучшем случае для мощность двигателя напряжения, в том случае, если подключить напряжение ниже 0,1 v, он не будет показано на серверный компьютером с экранным меню.

4. Возвращение в дом: «H» на экране означает «Home», когда дом находится перед самолетом, H не будет мигать; Когда дом находится за самолетом, H будет мигать; Когда H находится в середине и не мигает, это означает, что самолет направляется прямо домой; Когда H находится в середине и мигает, это означает, что самолет летит на 180 градусов от дома; Как вернуться домой: когда H слева, поверните налево; когда h находится справа, затем поверните направо.

Дополнительные функции

5. OSD BREEZE нагревается во время работы, что является нормальным.

6. RSSI порт поддерживает Обнаружение напряжения между 0,1-6v, если сохраненный RSSI Макс и Мин значение равно, RSSI не может быть показано, как процентный стиль. Значок сигнала будет мигать, когда ток RSSI ниже 5%.

Предупреждение: Поскольку некоторые радиоприемники могут быть открыты и взломаны, чтобы получить порт RSSI, Cyclops не будет нести никакой ответственности за любые потери, вызванные операцией

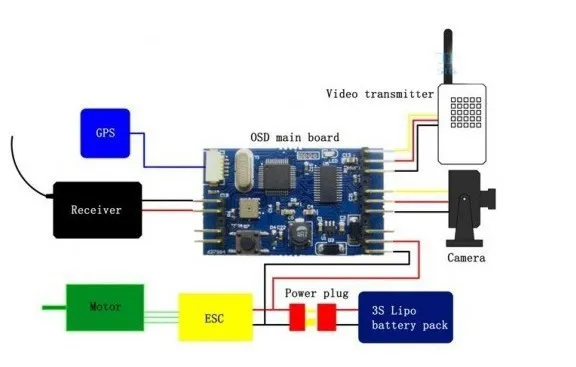

7. При подключенном моторном аккумуляторе 3 ячейки, OSD может поделиться мощностью с ним, как показано ниже:
