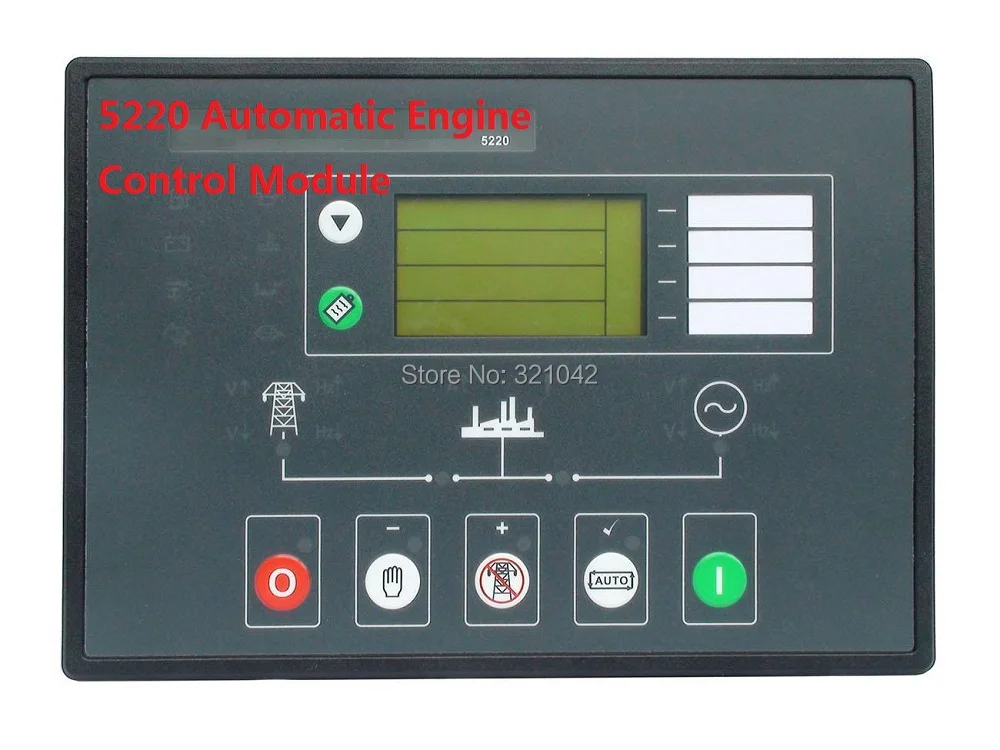

Блок управления генератором глубокого моря 5220

5220 является автоматическим модулем управления сбоями сети, призванным обеспечить расширенную функциональность распределения нагрузки для дизельных и газовых генераторных комплектов, которые включают в себя неэлектронные/Электронные двигатели. Модуль также обеспечивает отличный мониторинг и защиту двигателя. Модуль контролирует питание сети (утилита) и при обнаружении потери мощности автоматически запускает генераторный набор.

Модуль имеет возможность контролировать под/над генератором вольт, над током, под/над частотой генератора, под скоростью, над скоростью, сбоем заряда, аварийной остановкой, низким давлением масла, высокая температура двигателя, сбой в запуске, низкое/Высокое напряжение батареи постоянного тока, сбой в остановке, защита от короткого замыкания генератора, обратная мощность, Ошибка вращения фазы генератора, защита от повреждения земли, потеря сигнала скорости, не открываются, не закрываются, не синхронизируются, неисправность цепи MPU, отрицательная фаза и потеря возбуждения.

Особенности

Возможность использования электронного двигателя

RS232 или RS485 удаленная связь
Modbus RTU
Контактный номер защищенный Передняя панель программирования
Таймер для тренировки двигателя
4-линейный ЖК-дисплей с подсветкой
Несколько вариантов языка

Измерение напряжения
Настраиваемые входы (9)
Настраиваемые выходы (5)
Автоматический запуск
Ручной запуск
Звуковая сигнализация
Светодиодные индикаторы
Встроенный регулятор и управление AVR для легкой эксплуатации и панельного проектирования
Журнал событий истории двигателя
Защита двигателя
Уведомление о состоянии неисправности на назначенный ПК
Крепление передней панели
Конфигурация ПК
Обнаружение неисправности сети (утилита)
Настраиваемые таймеры сигнализации
Настраиваемые таймеры запуска и остановки
Автоматическая передача нагрузки
Sms-оповещение
Мульти набор связи
Крепление передней панели
Дистанционное управление и мониторинг

Спецификация

Поставка постоянного тока

Номинальное напряжение: от 8 до 35 в

Защита от сгибания:

Выдерживает 0 В в течение 50 мс, обеспечивая поставку не менее 10 в перед выпадением и поставкой восстанавливает до 5 В. Это достигается без необходимости использования внутренних батарей

Сбой зарядки/Возбуждение: от 0 В до 35 в фиксированный источник питания 25 Вт

Макс. Ток в режиме ожидания: 375ма при 12 В. 200 мА при 24 В.

Макс. Рабочий ток: 460ма при 12В. 245ма при 24В

Вход генератора

Диапазон: 5 В-277 (ph-N) (+ 20%) 50 Гц-60 Гц (минимум 15 В переменного тока Ph-N)

Точность: 1% полномасштабного среднего определения

Поддерживаемые топологии:

3 фазы 4 провода

Однофазный 2 провод

3 фазы 3 провода

2 фазы 3 провода L1 и L2

2 фазы 3 провода L1 и L3

Сетевой вход

Диапазон: 15 В-277 (ph-N) (+ 20%) 50 Гц-60 Гц

Точность: 1% полномасштабного среднего определения

Поддерживаемые топологии:

3 фазы 4 провода

Однофазный 2 провод

3 фазы 3 провода

2 фазы 3 провода L1 и L2

2 фазы 3 провода L1 и L3

КТ

Нагрузка: 0,5 ва

Первичный Рейтинг: 1A-6000A (выбор пользователя)

Вторичный Рейтинг: 5А вторичный

Точность измерения:

1% от полной нагрузки (при использовании 0.5% или лучше CTs)

Более низкий класс CTs уменьшит общую точность чтения.

Рекомендации:

Класс 1 требуется для приборов

Класс защиты требуется при использовании для защиты.

Магнитный пикап

Диапазон напряжения: +/-0,5 В минимум (во время поворота) до 70 в пика

Частотный диапазон: 10000 Гц (макс.)

Релейные выходы

Топливо: 16 ампер постоянного тока при напряжении питания

Старт: 16 ампер постоянного тока при напряжении питания

5 ампер постоянного тока при напряжении питания
