2019 аналоговый датчик гидроэлектропроводности TDS совместимый обнаружения

Этот продукт содержит описание продукта, схему подключения, исходный код и так далее. Смотрите ниже.

Презентация продукта

Данное оборудование используется для обычных бытовых качества воды, что измерения были сделаны вручную.

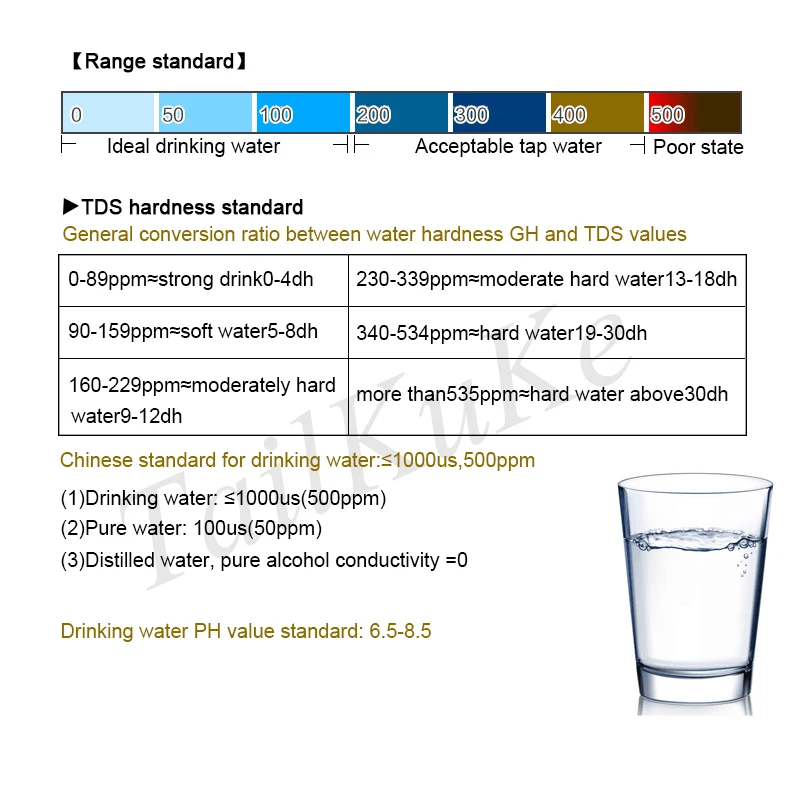

Как правило, водопроводная вода TDS составляет менее 100 (около 90 Шэньчжэнь), а чистая вода-менее 10.



Совместимый датчик TDS используется для измерения значения TDS воды. Значение TDS может отражать чистоту воды. Его можно использовать для определения качества воды в бытовой воде, гидропонике и других областях.

TDS (полные растворенные твердые вещества), китайское название: полные растворенные твердые вещества, также известные как полные растворенные твердые вещества, показывают, сколько миллиграммов растворимых твердых веществ растворяются в литре воды. В общем говоря, чем выше значение TDS, тем раствореннее вода, тем меньше нечистая вода. Таким образом, размер TDS может использоваться в качестве основы для отражения чистоты воды.

(Изображение из сети)

TDS-ручка обычно используется для обнаружения TDS. Несмотря на то, что он дешевый и простой в использовании, он не может передавать данные в систему контроля для долгосрочного онлайн-мониторинга и анализа качества воды. Использование специальных инструментов, хотя данные могут быть переданы, высокая точность, но цена очень высокая. С этой целью мы специально указали этот совместимый датчик TDS, подключенный к контроллеру, может использоваться для измерения значения TDS воды.

Изделие специально разработано, не требует драйверов, простое и удобное в использовании. Широкий источник питания 3,3-5,5 В, аналоговый выход сигнала 0-2,3 В, таким образом, этот продукт совместим с системой управления 5 В, 3,3 В, может быть очень удобно для подключения к готовые система контроля. Сигнал переменного тока используется в качестве возбужденного источника при измерении, что может эффективно предотвратить поляризацию зонда, продлить срок службы зонда и увеличить стабильность выходного сигнала. Зонд TDS представляет собой водонепроницаемый зонд и может погружаться в воду в течение длительного времени.

Продукт может применяться для определения качества воды в сфере бытовой воды и культивирования воды. С помощью этого датчика, вы можете легко DIY Набор детектор TDS, легко заметить Чистота воды, для вашего качества воды.



Будьте осторожны:

TDS-зонд нельзя использовать в воде выше 55 C.

Расположение TDS-зонда не должно быть слишком близко к краю контейнера, иначе это может повлиять на индикатор.

Головка и провод TDS-зонда являются водонепроницаемыми и могут погружаться в воду, но интерфейс подключения и плата передачи сигнала не являются водонепроницаемыми. Обратите внимание на использование.

Характеристики изделия

1. Широкий диапазон напряжения: 3,3 ~ 5,5 В

2. Аналоговый сигнал 0 ~ 2,3 В, совместим с двумя системами управления 5 В и 3,3 В.

3. Возбужденный источник-сигнал переменного тока, эффективно предотвращающий поляризацию зонда.

4. Водонепроницаемый зонд можно погружать в воду в течение длительного времени.

5. Простое подключение, подключи и работай, не нужно паять.



Технические характеристики

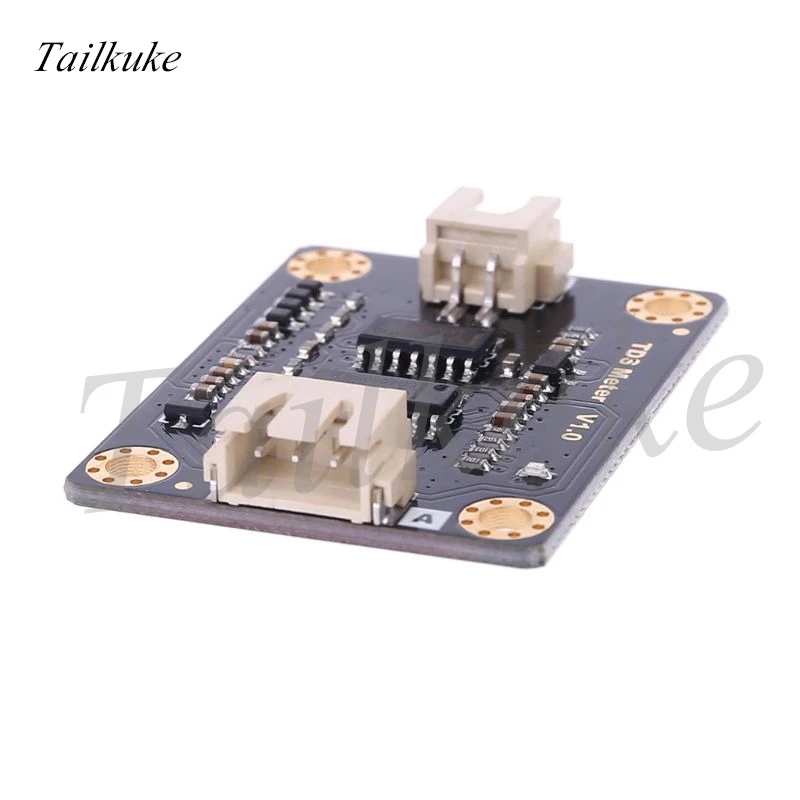

Плата адаптера сигнала:

Входное напряжение: 3,3 ~ 5,5 В


Выходной сигнал: 0 ~ 2,3 В


Рабочий ток: 3 ~ 6 мА


Диапазон измерения TDS: 0 ~ 1000ppm


Точность измерения TDS: ± 10% Ф. С. (25 C)


Размер: 42*32 мм


Модуль интерфейса: XH2.54-3P


Электрод интерфейс: XH2.54-2P

Датчик TDS:

Количество зондов: 2


Общая длина: 83 см


Интерфейс подключения: XH2.54-2P


Цвет: белый


Другое: водонепроницаемый зонд

Исходный код

# Define TdsSensorPin A1


# Define VREF 5,0 // Аналоговое Опорное напряжение (Вольт) ADC


# Define SCOUNT 30 // совокупность точки образца


Аналоговый буфер int [SCOUNT]; // сохраните аналоговое значение в массиве, чтение от ADC


Аналоговая температура int [SCOUNT];


Аналоговый индекс int = 0, копический индекс = 0;


Поплавковая мощность = 0,tdsValue = 0, температура = 25;





Установка void


Серийный. Запуск (115200);


PinMode (TdsSensorPin, вход);


Петля void


Статический беззнаковый длинный аналог sampletimepoint = millis();


If (millis()-аналоговая точка> 40U) // каждые 40 миллисекунд, прочтите аналоговое значение от ADC


Аналоговое средство = millis();


Аналоговый буфер [Аналоговый буферный индекс] = аналоговый (TdsSensorPin); // Читайте аналоговое значение и храните в буфере


Аналоговый буфериндекс ++;


If (аналоговый индекс = счетчик)


Аналоговый индекс = 0;


Статическая беззнаковая долгая печать = millis();


If (millis()-printTimepoint > 800U)


PrintTimepoint = millis();


Для (копический индекс = 0; Копический индекс

Аналоговая буферная температура [копииндекс] = аналоговый буфер [копииндекс];


Среднее напряжение = getMedianNum (аналоговая буферная температура, счетчик) * (поплавок) VREF/1024,0; // чтение аналогового значения более стабильное с помощью алгоритма фильтрации медианы и преобразование в значение напряжения


Компенсационный коэффициент поплавка = 1,0 + 0,02 * (температура-25,0); // Формула компенсации температуры: эффективный результат (25 ^ C) = эффективный результат (ток)/(1,0 + 0,02 *(fTP-25.0);


Поплавковая Компенсация напряжения = среднее напряжение/Коэффициент компенсации; // компенсация температуры


TdsValue = (133,42 * Компенсация напряжения-255,86 * Компенсация напряжения + 857,39 * Компенсация напряжения) * 0,5; // преобразование значения напряжения в значение tds


Серийный принт («напряжение:»);


Серийный принт (averagevolking, 2);


Серийный принт («V»);


Серийный принт (значение TDS:);


Серийный принт (tdsValue,0;


Serial.println («ppm»)


Int getMedianNum(int bArray[], int iFilterLen


Int bTab[iFilterLen];


Для (байт i = 0; i

BTab [i] = bArray[i];


Int i, j, bTemp;


Для (j = 0; j < iFilterLen - 1; j ++)


Для (i = 0; i < iFilterLen - j - 1; i ++)


If (bTab[i] > bTab[i + 1])


BTemp = bTab[i];


BTab [i] = bTab[i + 1];


BTab [i + 1] = bTemp;


If (iFilterLen & 1) > 0)


BTemp = bTab[(iFilterLen - 1) / 2];


В остальном


BTemp = (bTab[iFilterLen / 2] + bTab[iFilterLen / 2 - 1]) / 2;


Возврат bTemp;

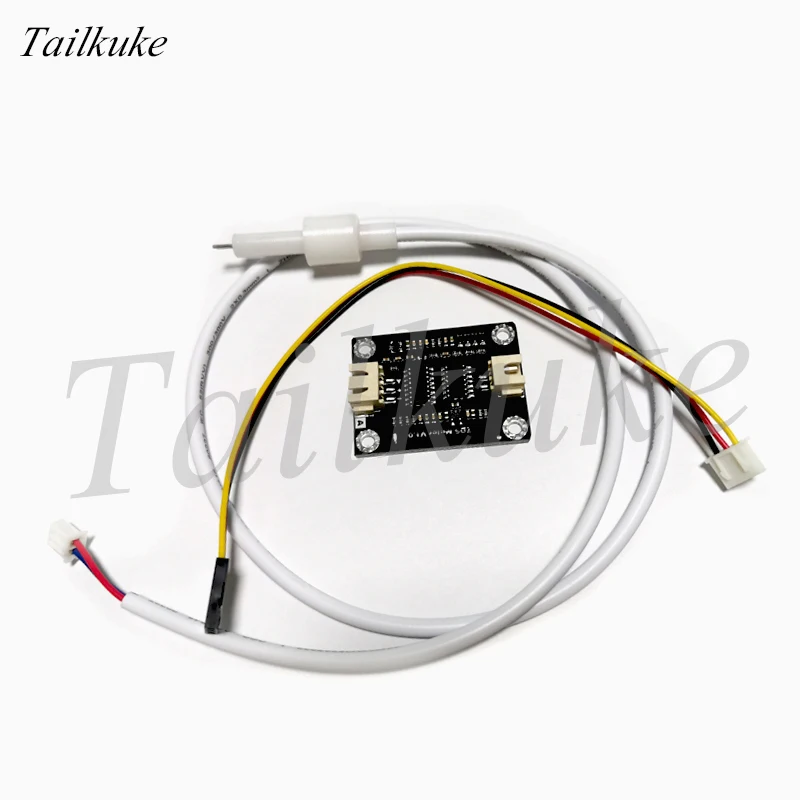

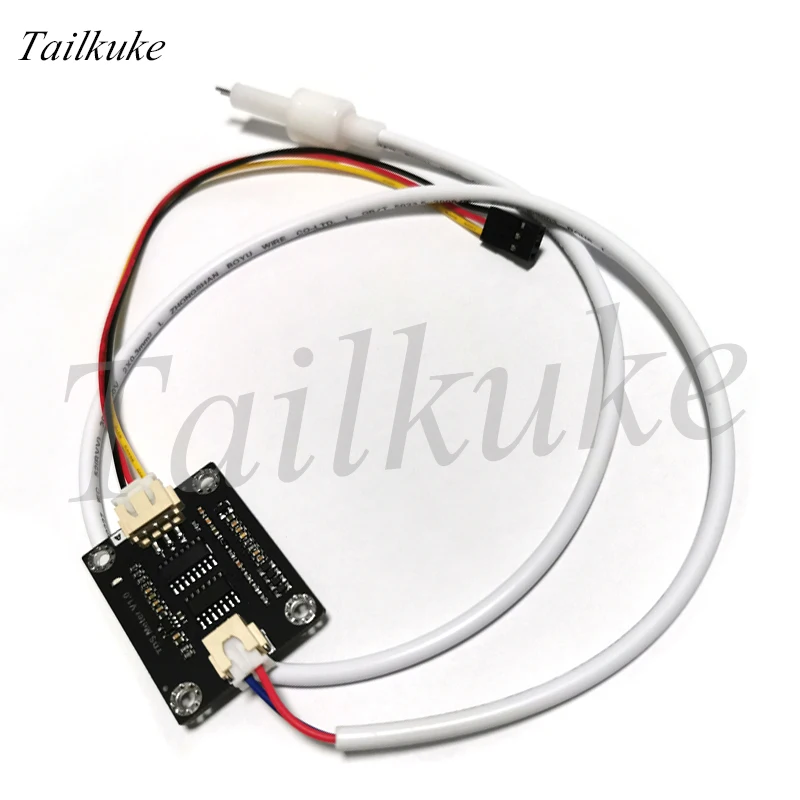

Список доставки



Плата адаптера сигнала TDS X1


Водонепроницаемый зонд TDS X1


Аналоговый сенсорный провод X1


'
