Характеристики

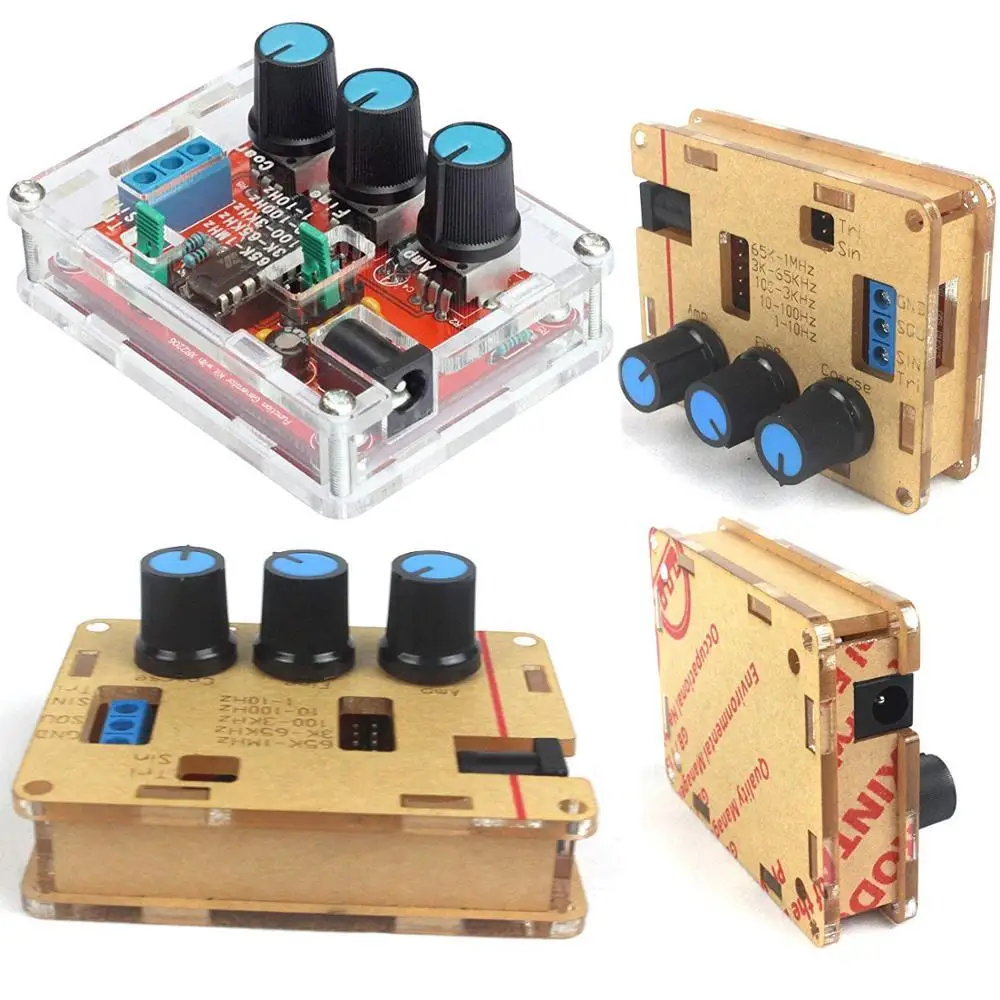

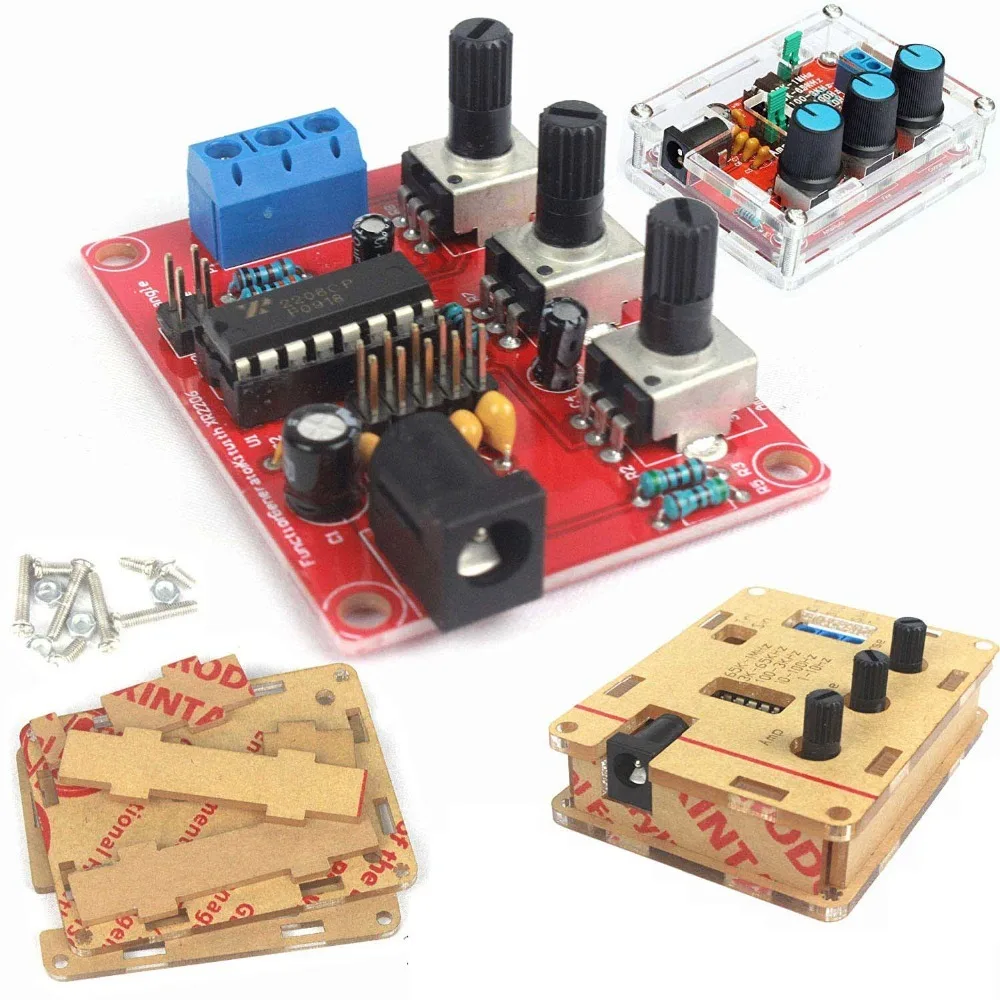

Функциональный генератор сигналов DIY Kit синус/треугольник/квадратный выход 1 Гц
Описание товара

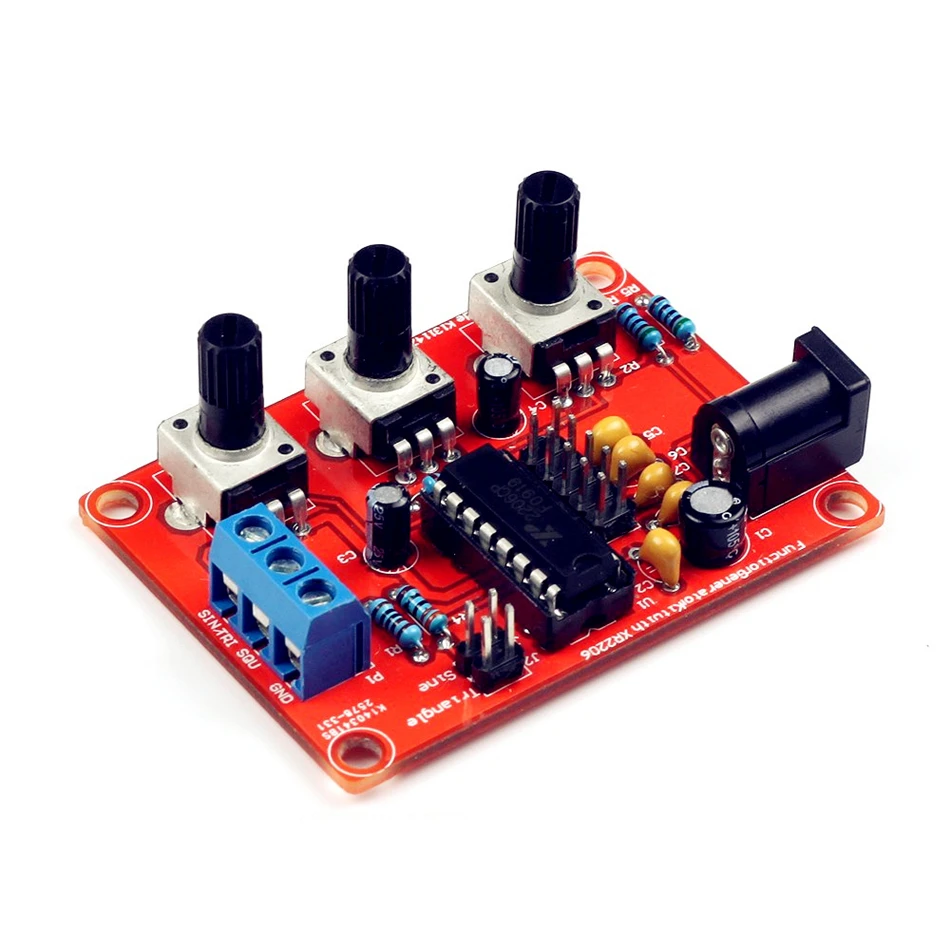

XR2206 Высокоточный генератор сигналов DIY Kit синусоидальный треугольный квадратный выход 1 Гц-1 МГц Регулируемая амплитуда частоты
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0-3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0-3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров компонентов генератора функций
Примечание
Этикетка
Тип
Параметры
R1
Резистор
1 K
Независимо от полярности
R2
Регулируемое сопротивление
B503 = 50 K
(Слой трафаретной печати)
R3, R5, R6
Резистор
5,1 K
Независимо от полярности
R4
Резистор
330
Независимо от полярности
R7
Регулируемое сопротивление
B503 = 50 K
(Слой трафаретной печати)
R8
Регулируемое сопротивление
B104 = 100 K
(Слой трафаретной печати)
C1,
Электролитический конденсатор
100 мкФ
Позитивные короткие ноги отрицательные длинные ноги
C2
Неполярные конденсаторы
104
Независимо от полярности
C3, C4
Электролитический конденсатор
МкФ
Позитивные короткие ноги отрицательные длинные ноги
C5
Неполярные конденсаторы
105
Независимо от полярности
C6
Неполярные конденсаторы
473
Независимо от полярности
C7
Неполярные конденсаторы
222
Независимо от полярности
C8
Неполярные конденсаторы
101
Независимо от полярности
U1
IC
XR2206
(Слой трафаретной печати)
JK1
Питание постоянного тока
(Слой трафаретной печати)
J1
Двухштырьковая перемычка
XM2.54
Независимо от полярности
J2
Двухштырьковая перемычка
XM2.54
Независимо от полярности
P1
Сигнальный провод терминал
(Слой трафаретной печати)
J3
2*5 P Jumper cap
3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4 шага отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источник питания, источник питания для 5,5*2,1 порта, внутри снаружи отрицательная полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5 Использование шага
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
6 схемная схема функционального генератора

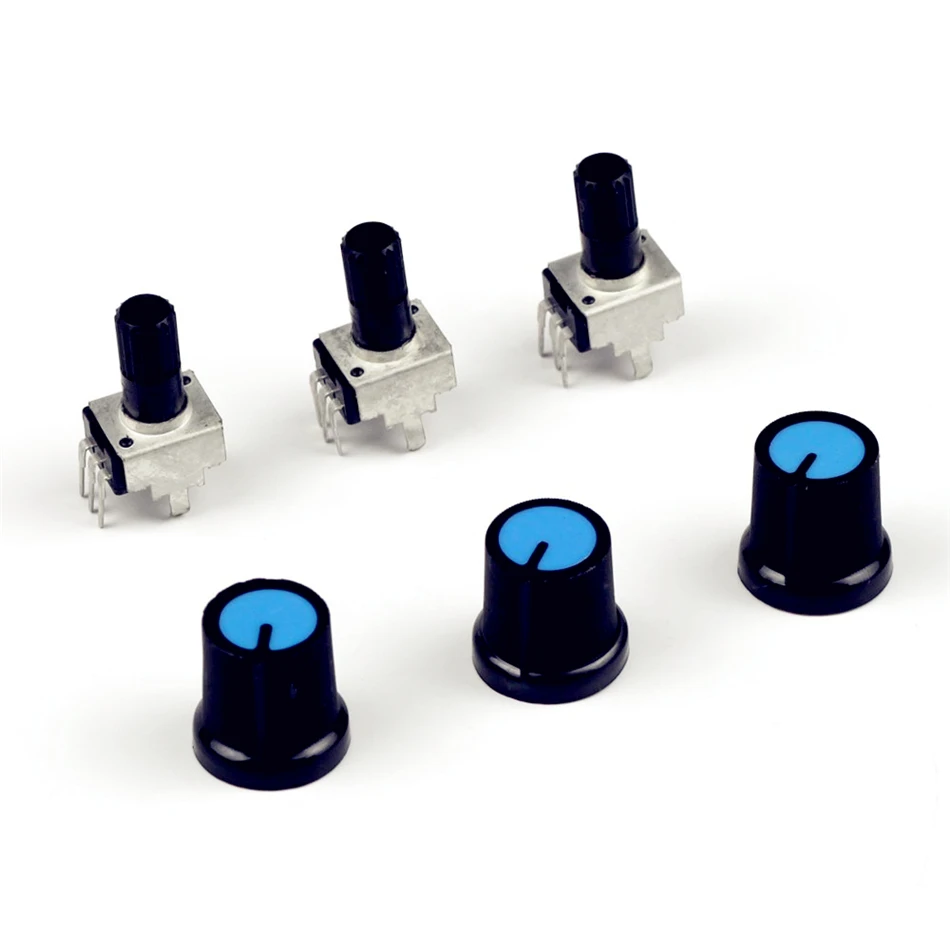

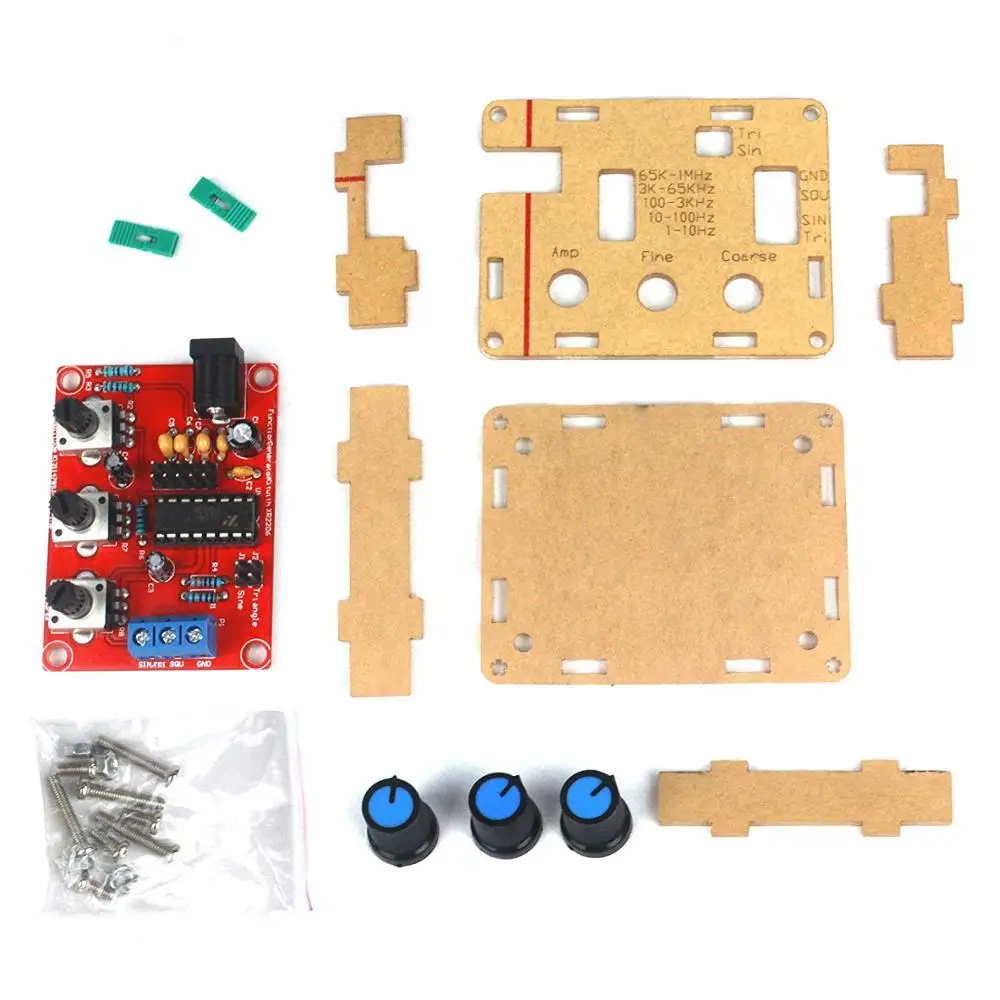

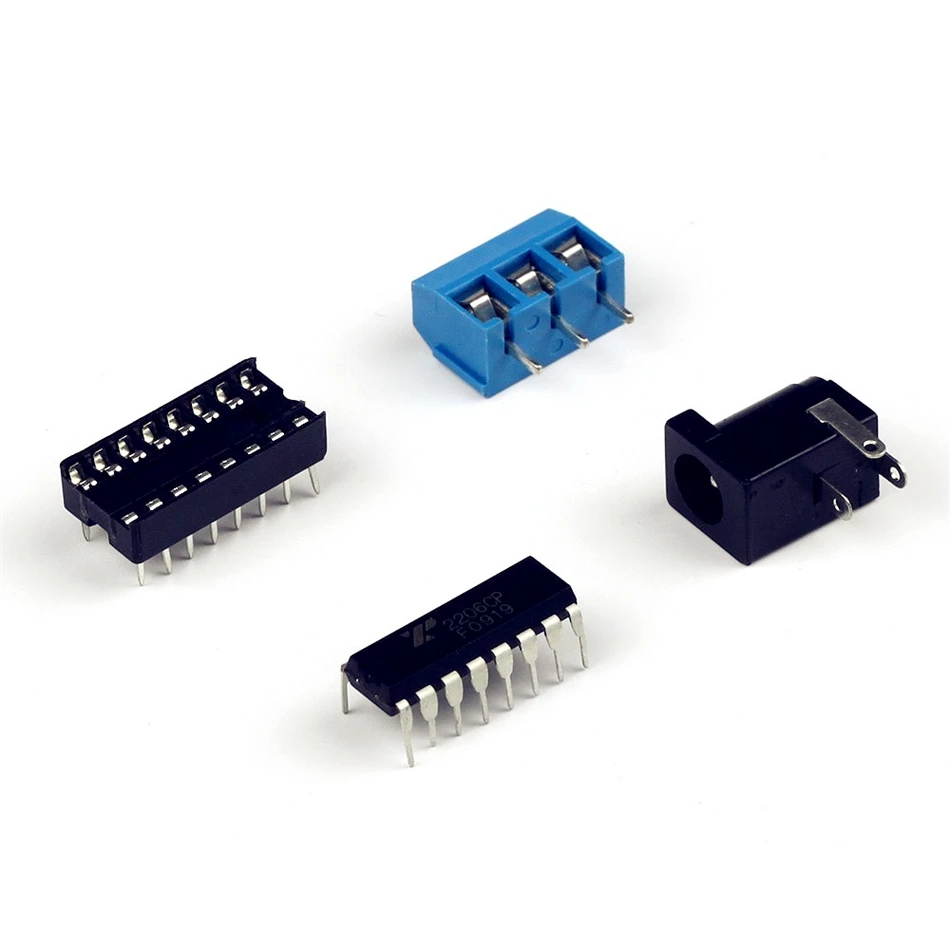

Комплектация:
1 *XR2206

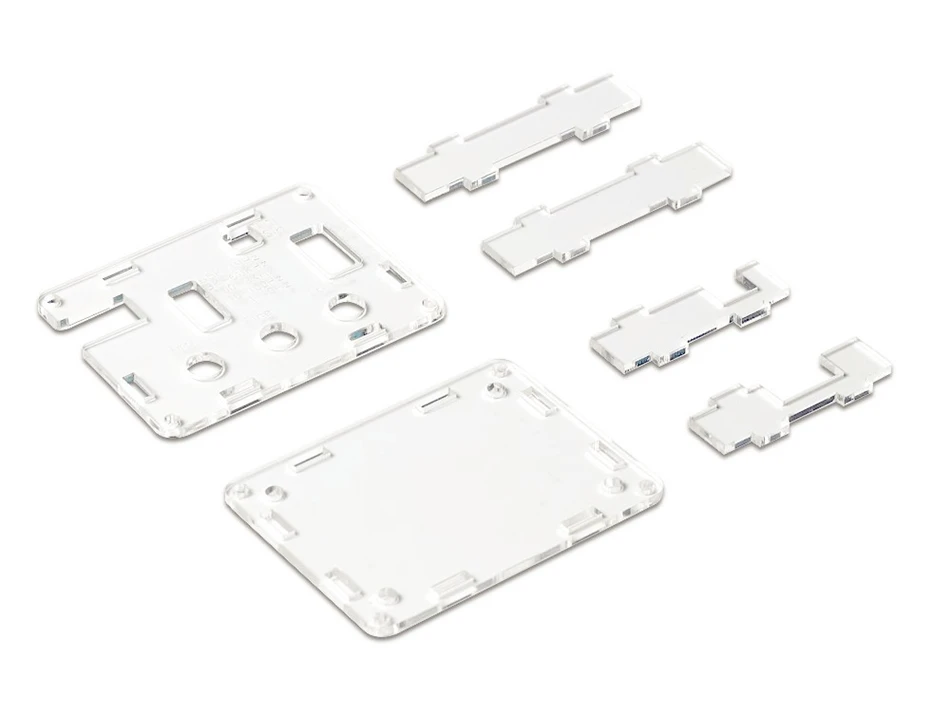

1 * XR2206 прозрачный чехол
