NWT-200 цепи относится к немецкой ветчине.DL1ALTOfNWT-200Circuit, была проведена соответствующая оптимизация и улучшение.

1. NWT-200What это оборудование?

NWT-200It высокоточная машина. Высокочастотный тестер характеристик, он также имеет функцию источника сигнала и радиочастотного измерителя мощности. 。 популярное применение этого устройства заключается в том, что он может быть протестирован, например, фильтры. 、 Амплитуда И частотные характеристики схемы радиочастотного усилителя, одновременно possessing1HzUltra-high разрешение теста. В то же время многие эксперты в стране и за рубежом также используют его. NWTSeries оборудования для тестирования коэффициента стоящей волны, индуктивность, емкость, мощность радиочастоты и функции в качестве сигнала Источник 。

2. NWT-200circuit структура (компьютерный usbпорт питания)

NWT-200Useft232 + pic16f876a + ad9951+ Схема схемы ad8307Circuit.

3,NWT-200technical параметр

Рабочий ток всей машины: 170мА ~ 270ма (три набора реле в машине включается Qi);

Динамический диапазон: лучше, чем 75 дБ;

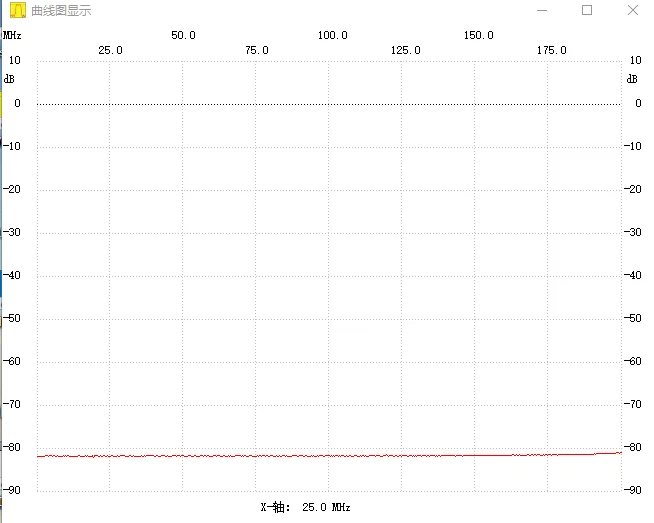

Нижний уровень шума:-80 дбм (сопротивление 50 евклидов);

Диапазон измерения частоты: 100 кГц ~ 200 МГц;

Разрешение измерения частоты: 1 Гц

4,NWT-200Approximate использование

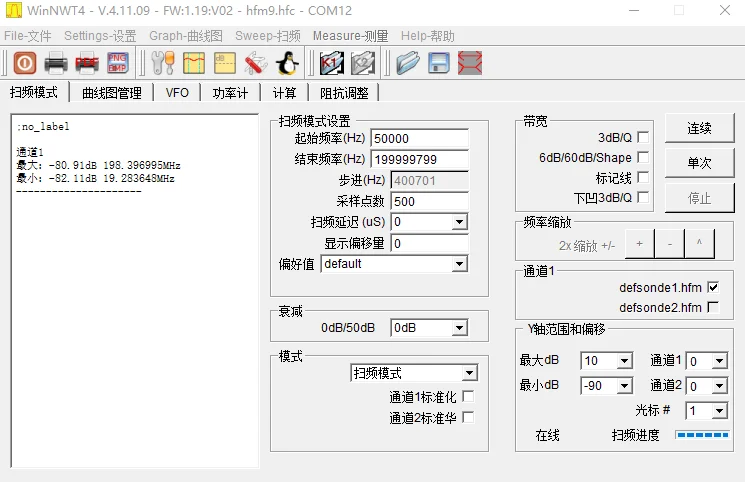

NWT-200adoptusbWire-connected ПК и установите соответствующий на персональном компьютерном программном обеспечении для измерения, он имеет преимущества портативности и экономии пространства.

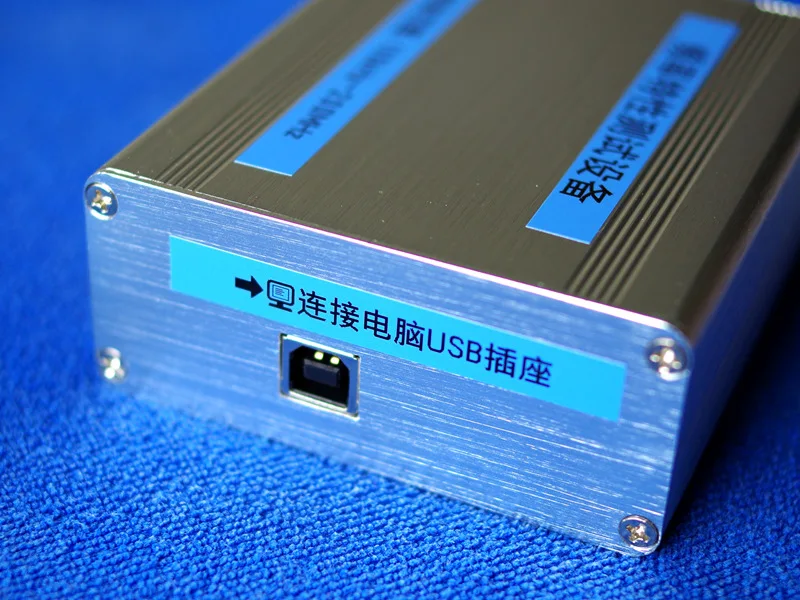

5,NWT-200Using схемы интерфейса

6. NWT-200Do вам нужна дополнительная мощность?

NWT-200No требуется дополнительный источник питания., просто используйте компьютер. Usbисточник питания, предоставляемый кабелем, достаточно.


7,NWT-200Circuit защитный эффект

NWT-200Three изменения были сделаны в процессе производства. Максимальная оптимизация достигается в экранировании всей машины. Pcbтам нет необходимости добавлять дополнительные Защитные железные оболочки и другие материалы на доске. Meanwhitepcbthe защитный эффект всей доски в алюминиевой оболочке также превосходен. Не зависит от алюминиевого корпуса.

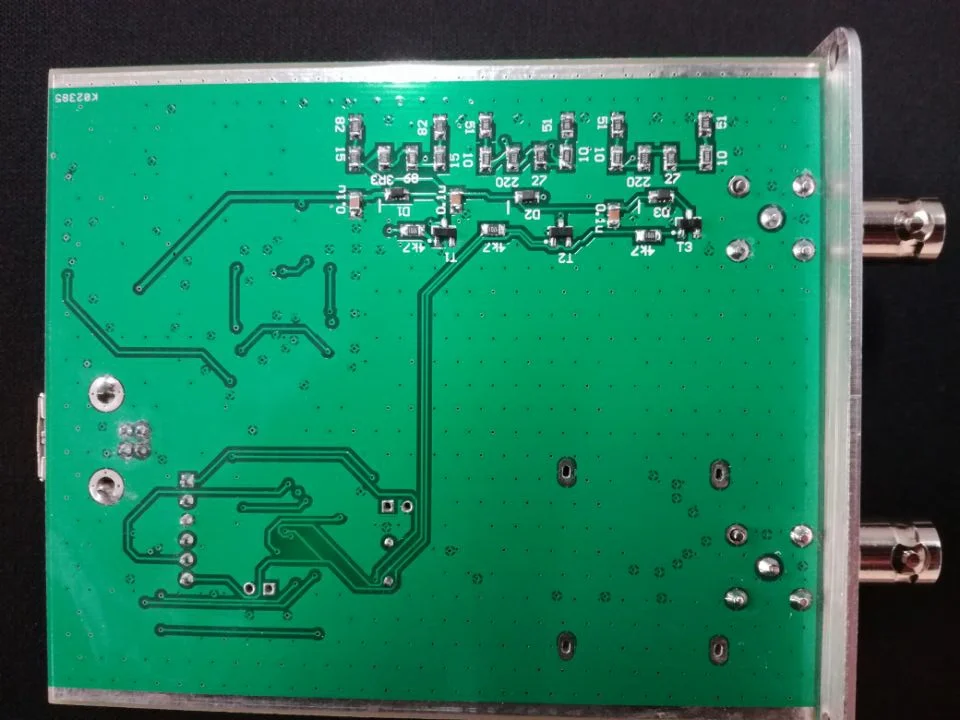

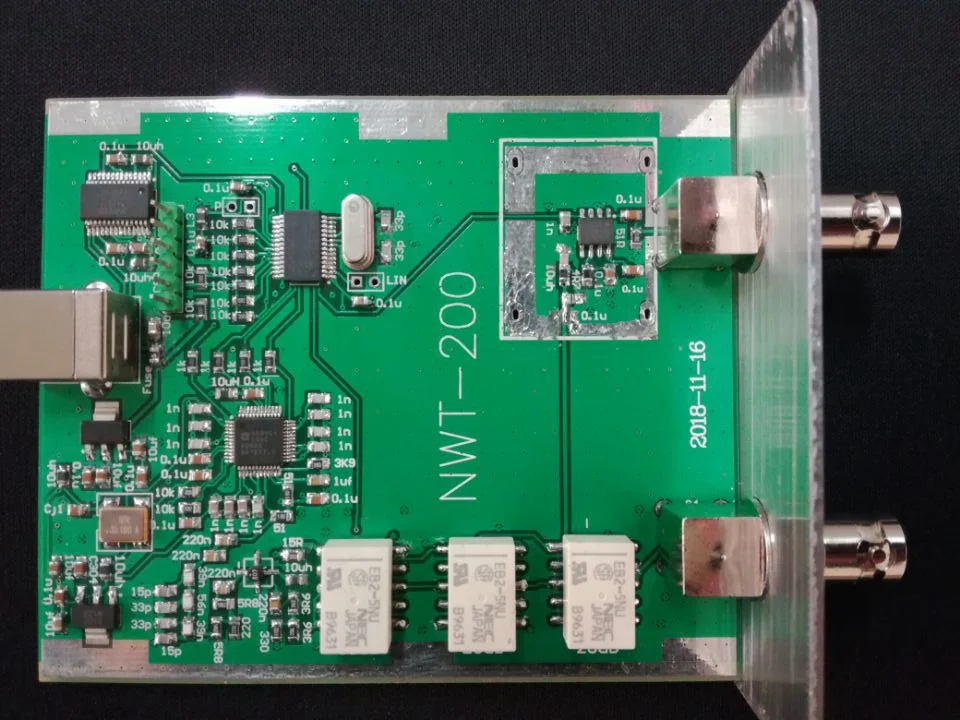

8,NWT-200Internal монтажная плата

9,NWT-200Materials б/у

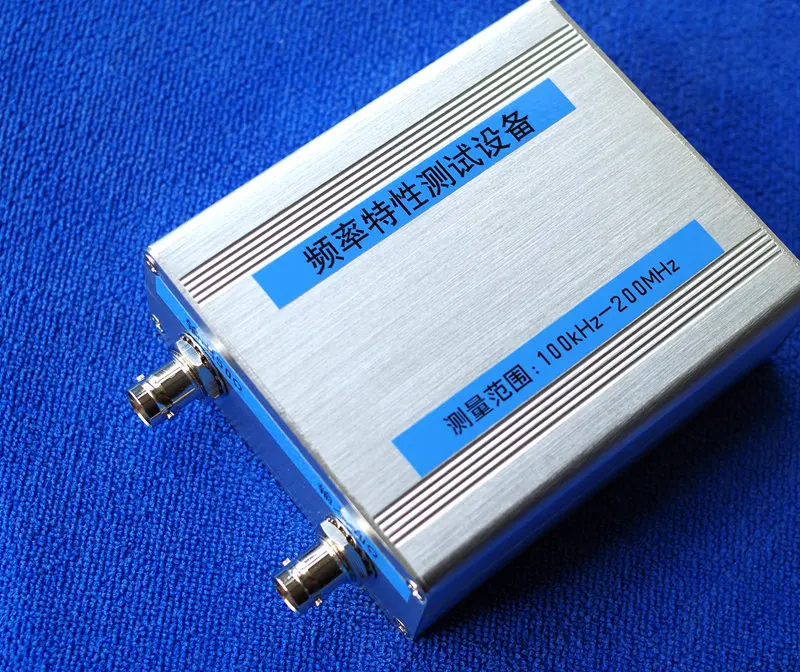

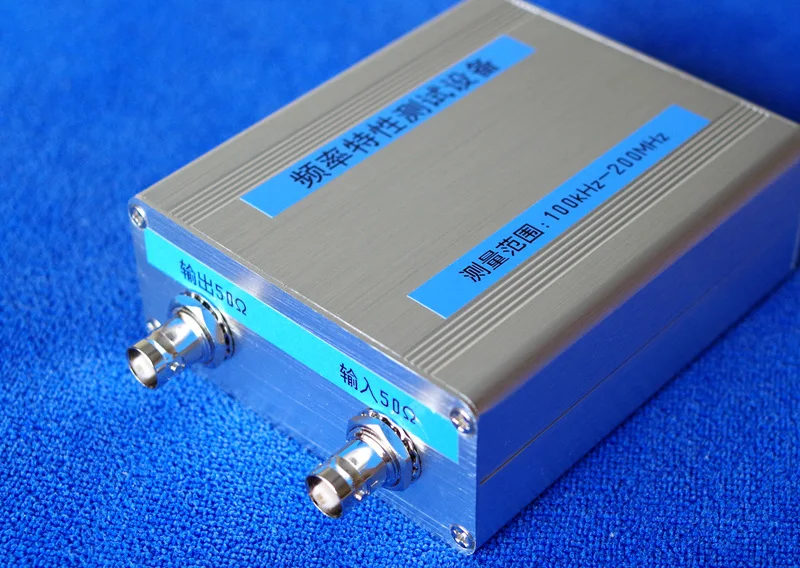

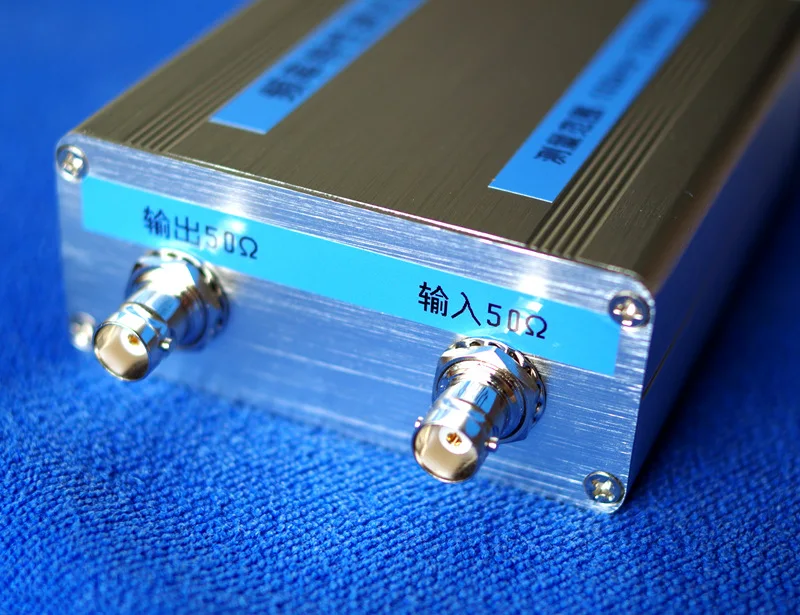

NWT-200Use утолщенный алюминиевый корпус, всего copperbncSocket, двухсторонняя Военная печатная плата.

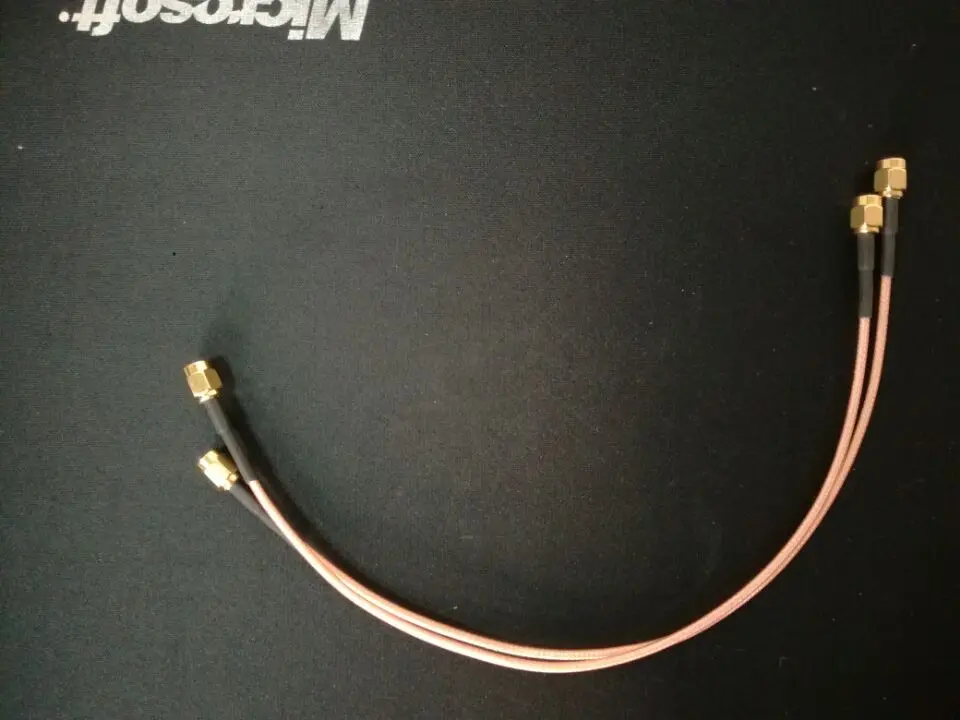

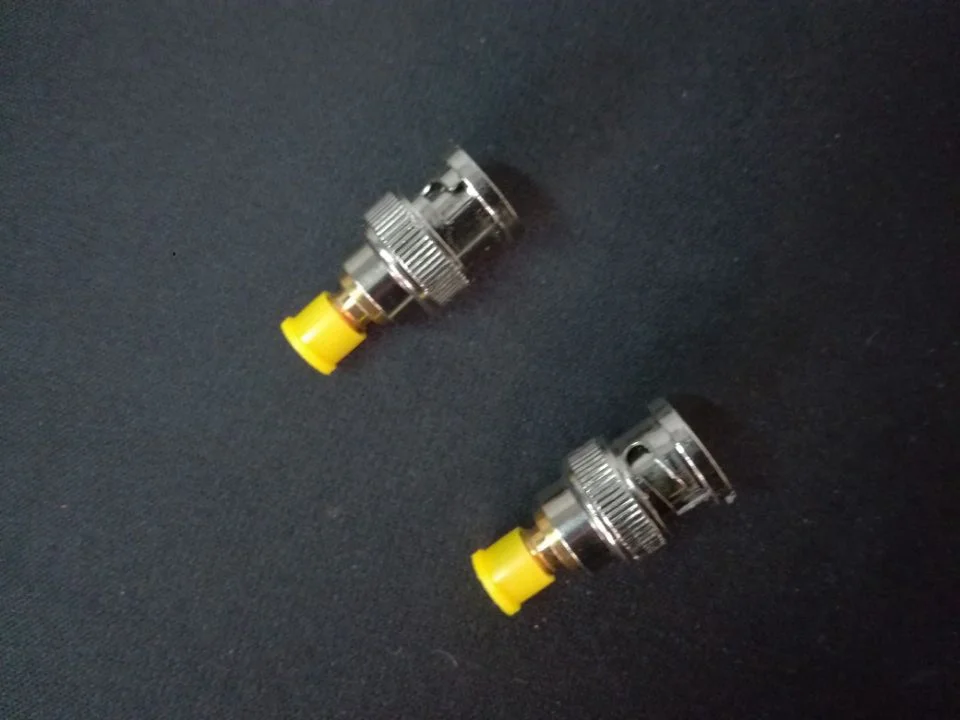

10,NWT-200Attachments

Двойная Магнитная линия ringsusbA, bncturnsmaTwo вилки, двойные линии головного убора.

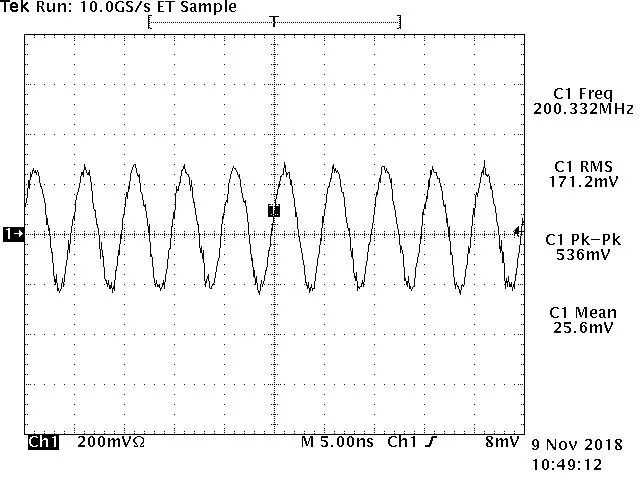

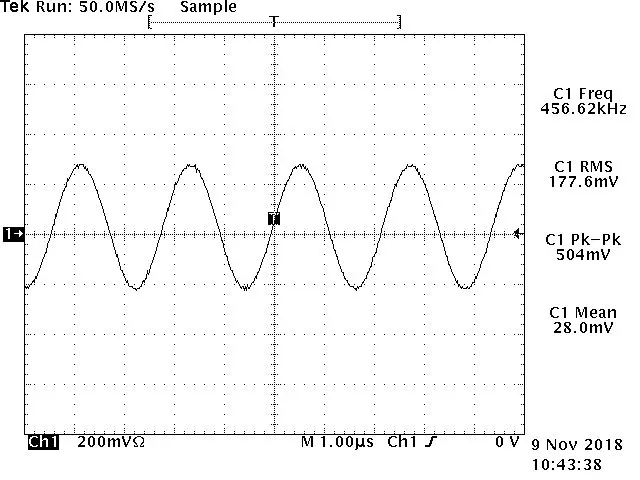

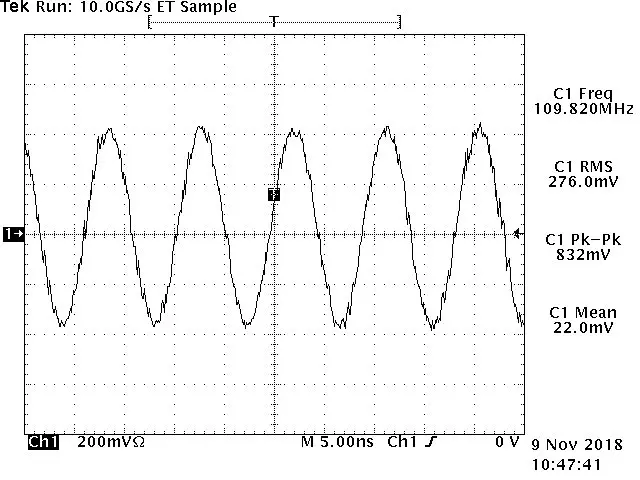

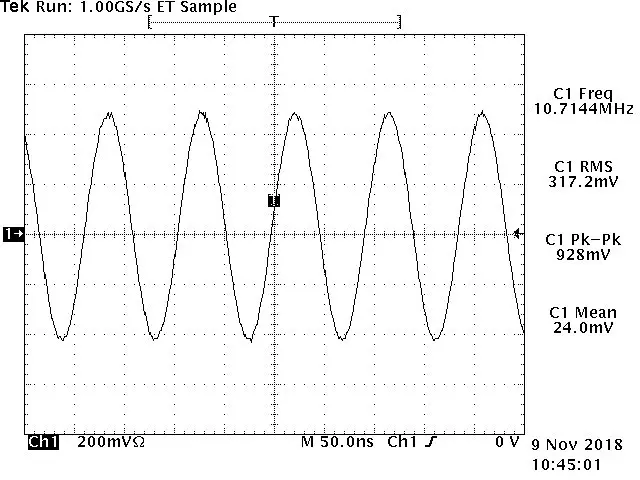

11,NWT-200First версия выходной частоты осциллографа Тестовая таблица (новая версия имеет лучший Фазовый шум, чем этот.)

12,NWT-200Test образца

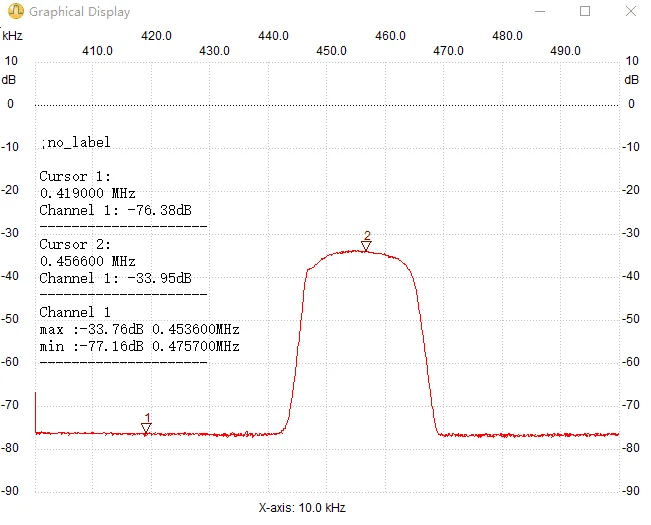

455khzamplitude-частотная кривая керамического фильтра

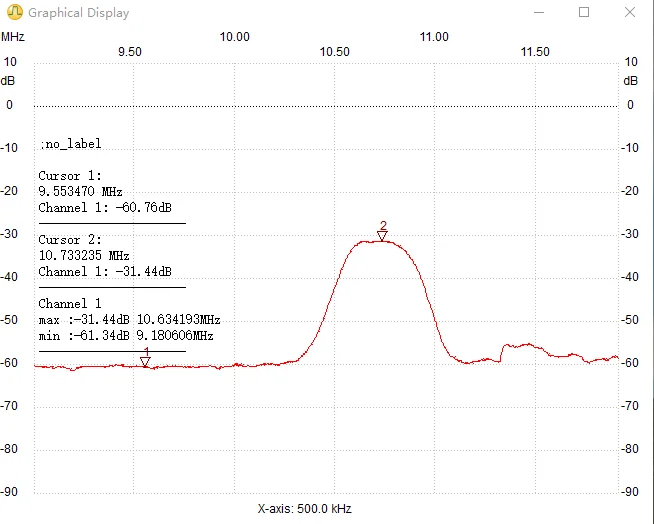

10,7 MHzAmplitude-Кривая частоты керамического фильтра

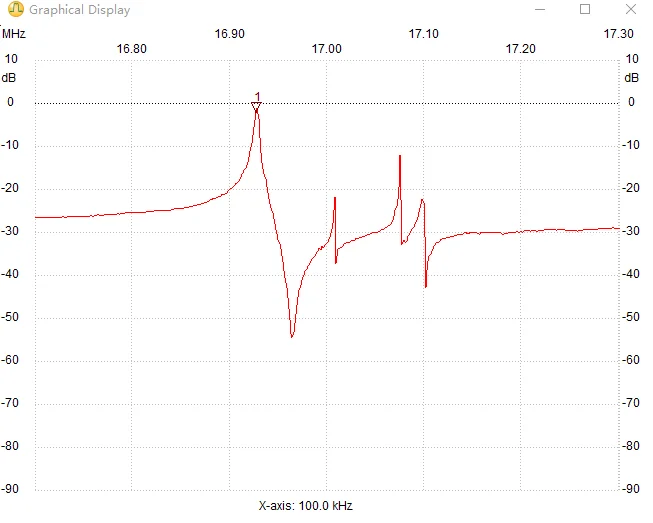

16,934 MHzCrystal кривая измерения вибрации

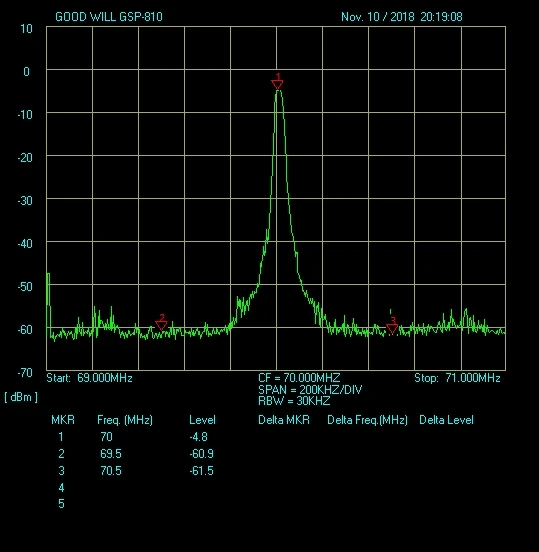

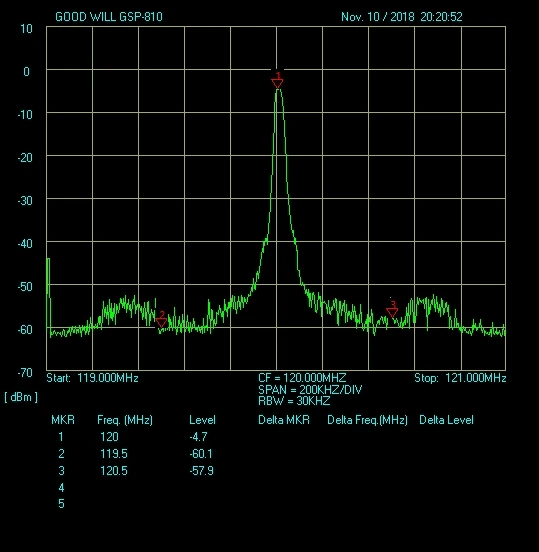

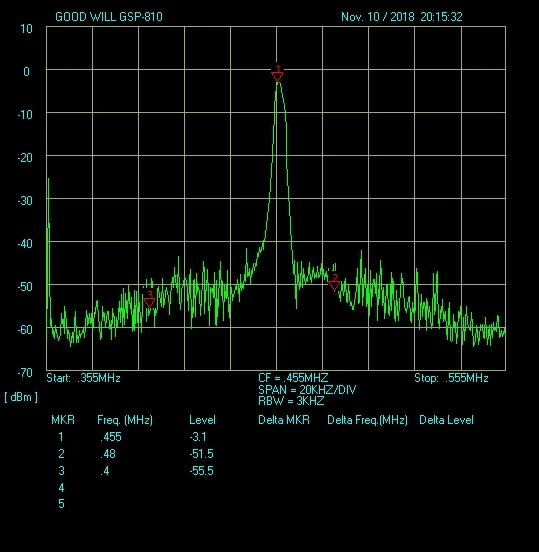

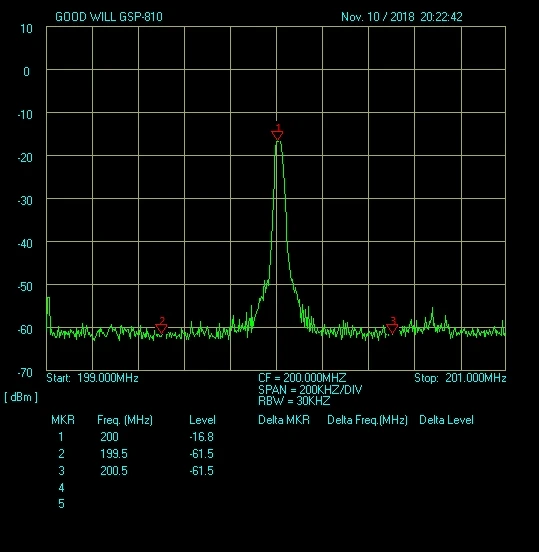

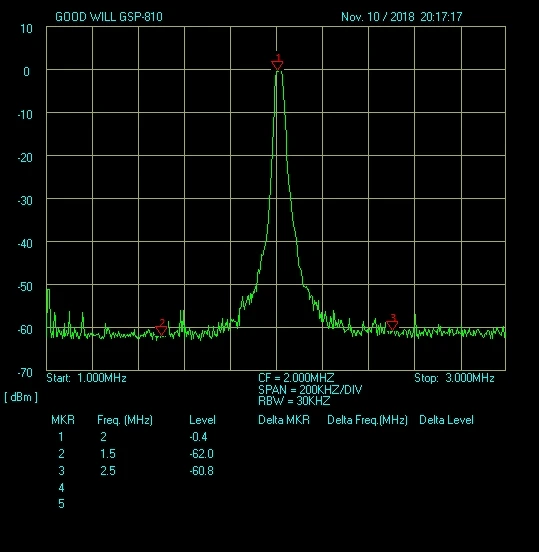

13,NWT-200Test диаграмма выходного частотного спектра анализатор
