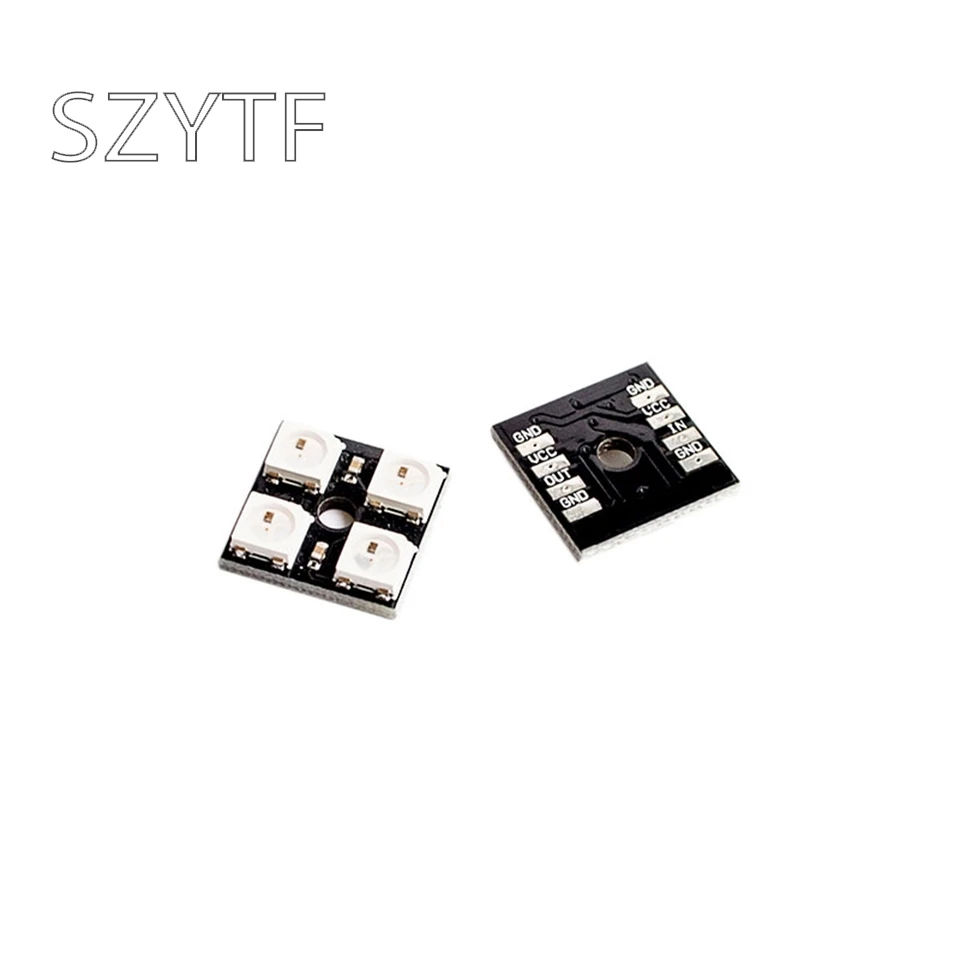

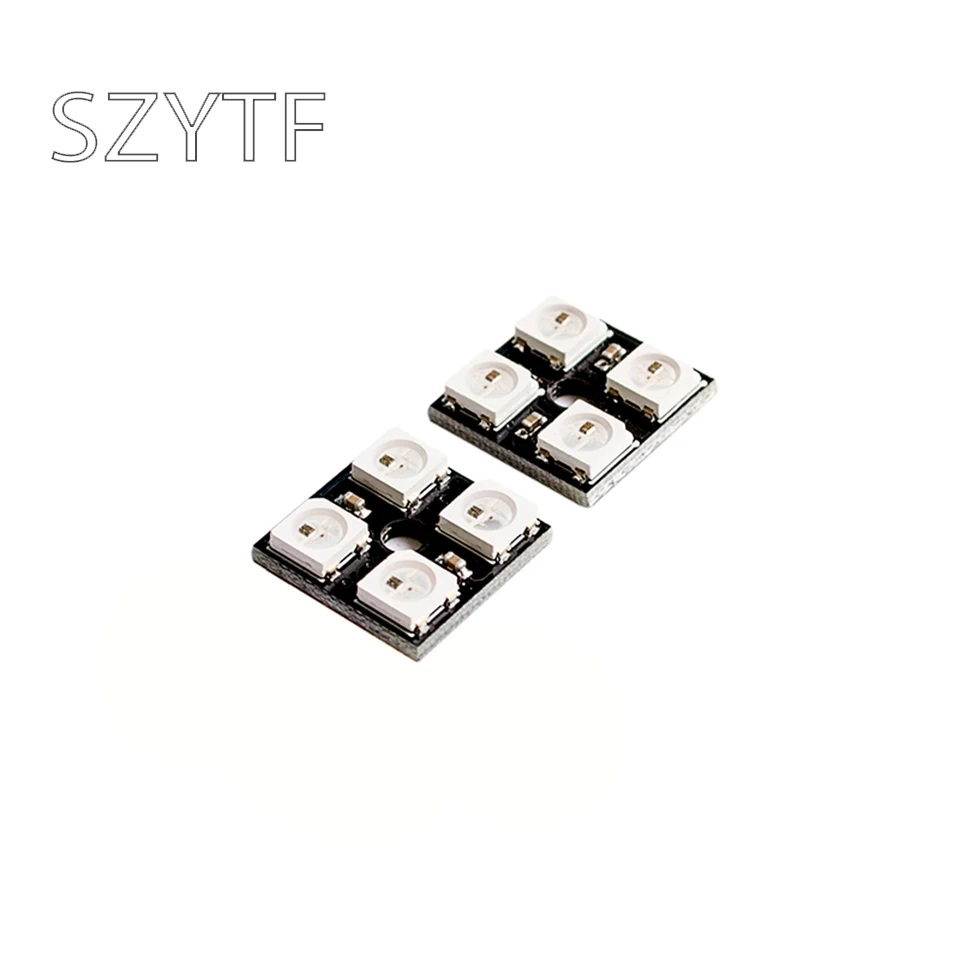

4 бит WS2812 5050 RGB светодиодный драйвер макетная плата Новый Электрический DC 5 в 15 мм X

4 бит WS2812 5050 RGB светодиодный драйвер макетная плата Новый Электрический DC 5 в 15 мм X

WS2812B-4 бит RGB LED Полноцветный привод 4-битный модуль цветсветильник макетная плата

Размер: 15 мм * 15 мм

Основная особенность

●Интеллектуальная защита от обратного подключения, обратное подключение питания не повредит IC.

●ICСхема управления совместно использует источник питания светодиодный светодиодным точечным источником.

●Схема управления объединена с чипом RGB в упаковке 5050Возраст формирует полный пиксель внешнего управления.

●Встроенная схема формирования сигнала, любой пиксель принимает сигнал, а затем формирует форму волны, а затем Выводит сигнал, чтобы гарантировать, что искажение линии волны не будет накапливаться.

●Встроенная схема сброса и сброса выключения питания.

●Можно достичь трех основных цветов каждого пикселя256Дисплей уровня яркости, полный16777216Полноцветное отображение цветов, Частота сканирования не менее 400 Гц/с.

●Последовательный Каскадный интерфейс может принимать и расшифровывать данные через сигнальную линию.

●Расстояние передачи любых двух точек не более5Нет необходимости добавлять цепь при использовании счетчика.

●Когда частота обновления составляет 30 кадров в секунду, количество каскадов не менее 1024 точек.

●Скорость передачи данных до800Kbps.

●Цвет светильник очень последовательный и экономичный.

Основные области применения

●LedПолноцветная светящаяся световая строка, СВЕТОДИОДНЫЙ полноцветный модуль светодиодный светодиодная полноцветная мягсветильник вая полоса, жесткая светильник вая полоса СВЕТОДИОДНЫЙ светодиодная ограждение.

●LedТочечный источник светильник, светодиодный пиксельный экран, светодиодный экран, различные электронные продукты, электрооборудование.

Описание товара

WS2813BЭто интеллектуальное внешнее управление, интегрирующее схему управления и схему освещения.LedИсточник светильник. Его внешний вид и один5050LEDБусины одинаковые, и каждый компонент-пиксель.Пиксель оснащен интеллектуальным цифровым интерфейсом для формирования сигнала защелки и усиления цепи управления, а также включает Высокоточный внутренний генератор и программируемую часть управления постоянным током 12 В высокого напряжения, что эффективно гарантирует высокую Равномерность цвета Пиксельной точки светильник

В протоколе данных используется режим связи с однострочным возвратом к нулю кода, и точки пикселей после сброса питания.DINКонец принимает данные, передаваемые от контроллера, при первой отправке 24 БитДанныеПосле извлечения первым пикселем, он отправляется на защелку данных внутри пикселя, а остальные данные формируются и усиливаются внутренней схемой обработки формования.DOПорт начинает передавать выход на следующий каскад пикселей, и сигнал уменьшается на 2 после каждой передачи пикселей.4 Бит.Пиксель использует технологию автоматической формовки и пересылки, поэтому количество каскадных пикселей не ограничено передачей сигнала, и ограничена только скорость передачи сигнала.
