Ультразвуковой модуль US-025 / US-026 может достичь функции бесконтактного диапазона 2 см ~ 6 м. Рабочее напряжение 3В-5,5 v и рабочая сила тока 5.3ma. Он поддерживает режим связи GPIO и работает стабильно и надежно.

Американские-025 и американские-026 имеют одинаковую производительность, размер и принцип.

Разница между:

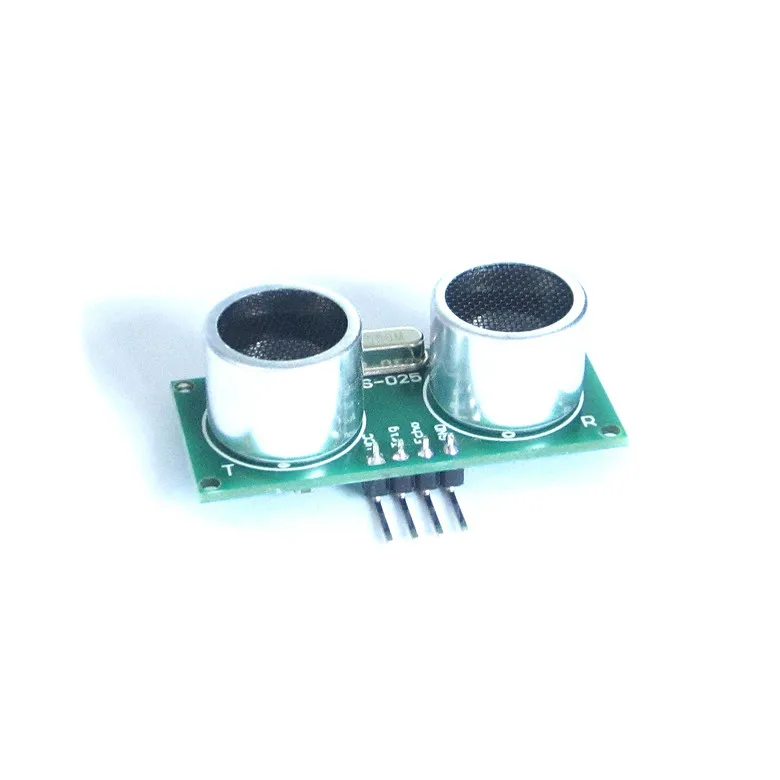

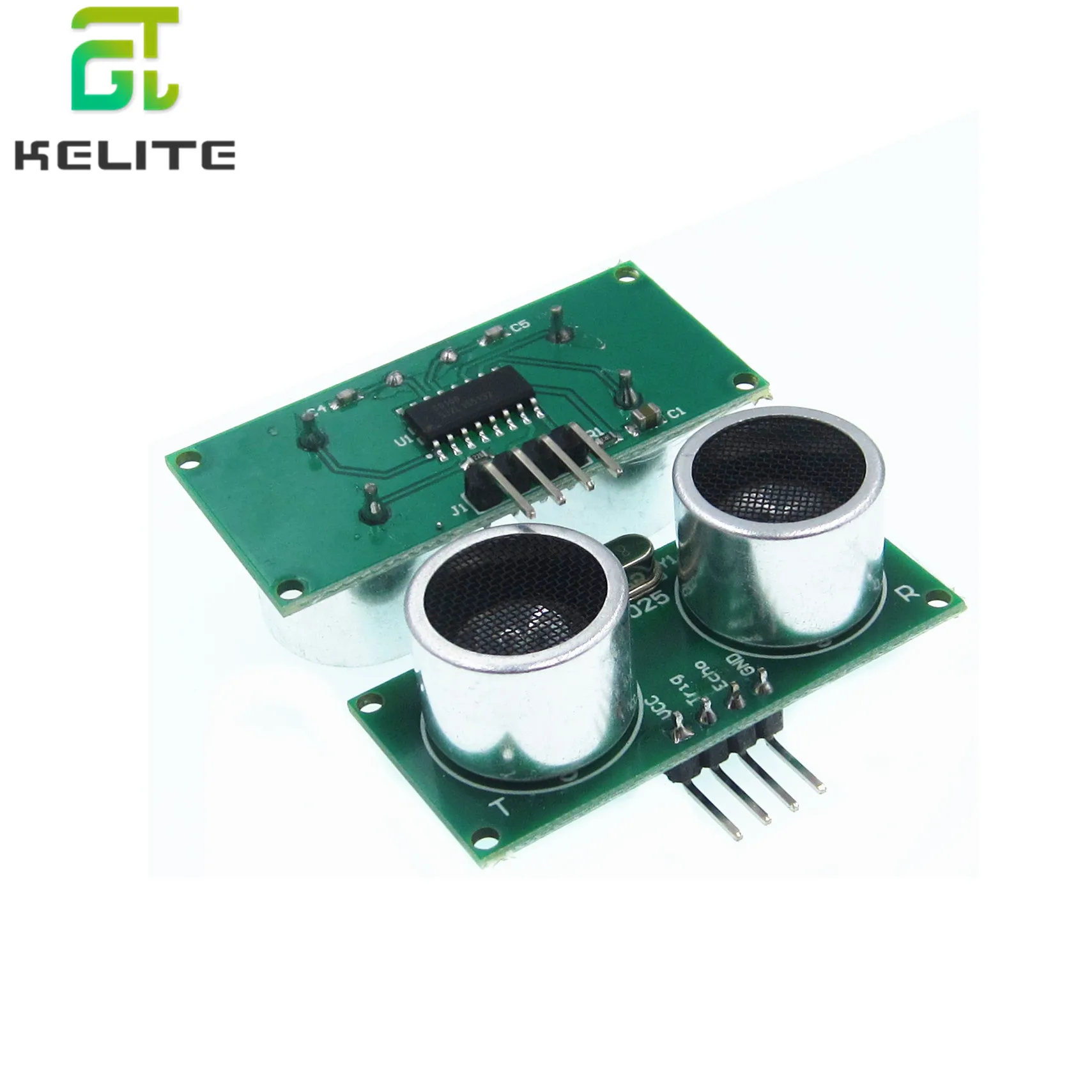

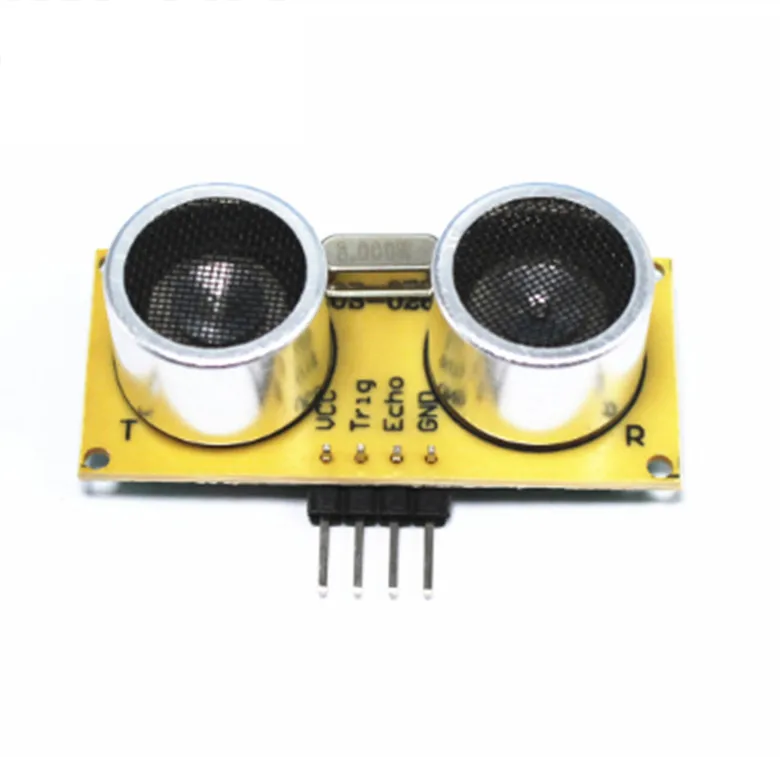

Us-025 использует двойную панель, us-026 использует одну панель;

4-контактный ряд us-025 приварен на лицевой стороне (Пробник), us-026-одна панель, нет коврик для сварки на лицевой стороне (Пробник), И коврик для сварки приварен на задней стороне (сторона чипа).

Основные технические параметры

Электрические параметры

US - 025, US - 026

Ультразвуковой дальномерный модуль

Рабочее напряжение

DC 3 V до 5,5 V

Рабочий ток

5,3 мА

Рабочая температура

40 ° -- 85 °

Выход путь

GPIO

Угол индукции

Меньше, чем 15 градусов

Дальность обнаружения

2 см-600 см

Точность обнаружения

0,1 см + 1%

Размер этого модуля: 45 мм * 20 мм * 1,2 мм. На доске четыре механических отверстия с радиусом 1 мм.

Ppendix: us-025 / us-026 высокоточные режимы
Без подписи int EchoPin = 2;

Неподписанный Инт тригпин = 3;

Неподписанное длинное время _ echo_us = 0;

/Len_mm_X100 = длина * 100

Неподписанный длинный Len_mm_X100 = 0;

Неподписанный длинный Len_Integer = 0; /

Без подписи int Len_Fraction = 0;

Вакуум установка ()

{

Серийный номер. Начало (9600);

PinMode (EchoPin, INPUT);

PinMode (тригпин, выход);

}

Силы петли ()

{

DigitalWrite (тригпин, высокий);

DelayMicroseconds (50);

DigitalWrite (тригпин, низкий);

Time_Echo_us = pulseIn (EchoPin, HIGH);

If (Time_Echo_us < 60000) & (Time_Echo_us > 1)

{

Len_mm_X100 = (Time_Echo_us * 34) / 2;

Len_Integer = Len_mm_X100/100;

Len_Fraction = Len_mm_X100 % 100;

Серийный номер. Принт ("Настоящая Длина:");

Серийный номер. Печать (Len_Integer, DEC);

Серийный номер. Принт (". ");

If (Len_Fraction < 10)

Серийный номер. Принт ("0");

Серийный номер. Печать (Len_Fraction, DEC);

Серийный номер. Println ("мм");

}

Задержка (1000);

}
