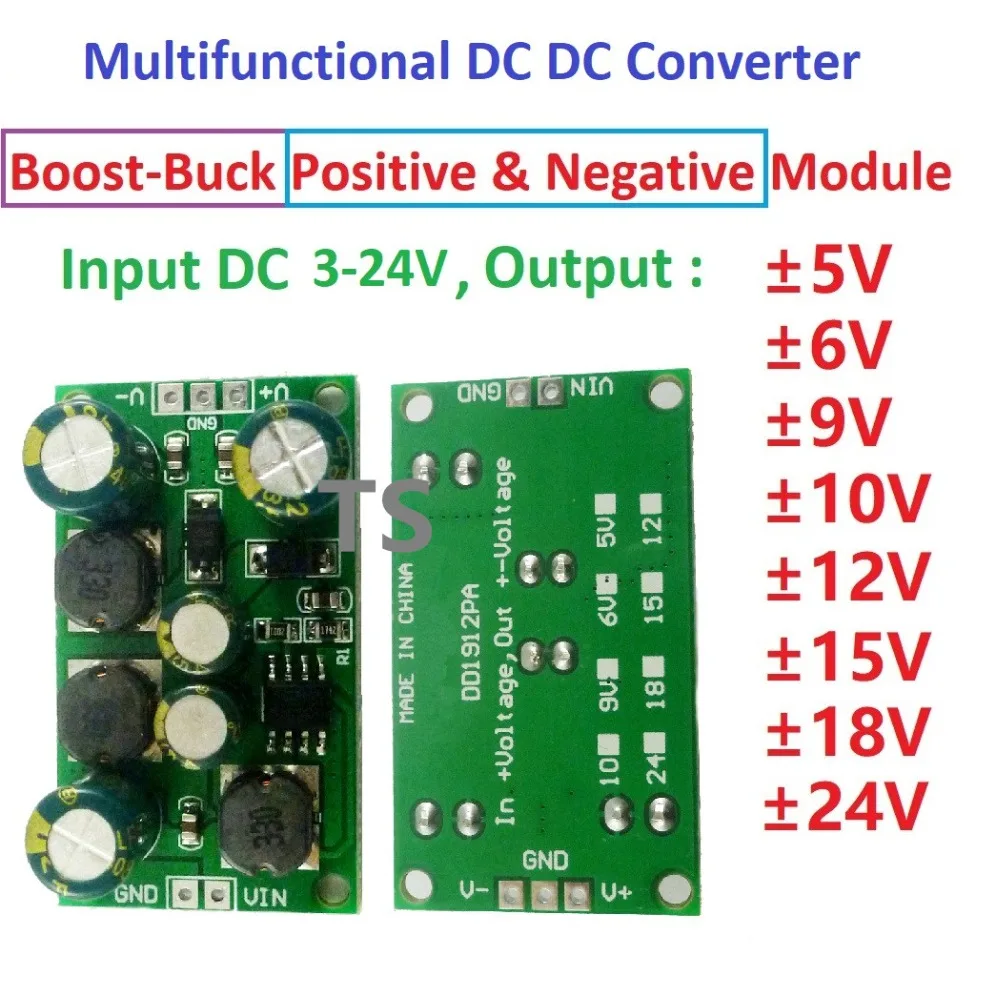

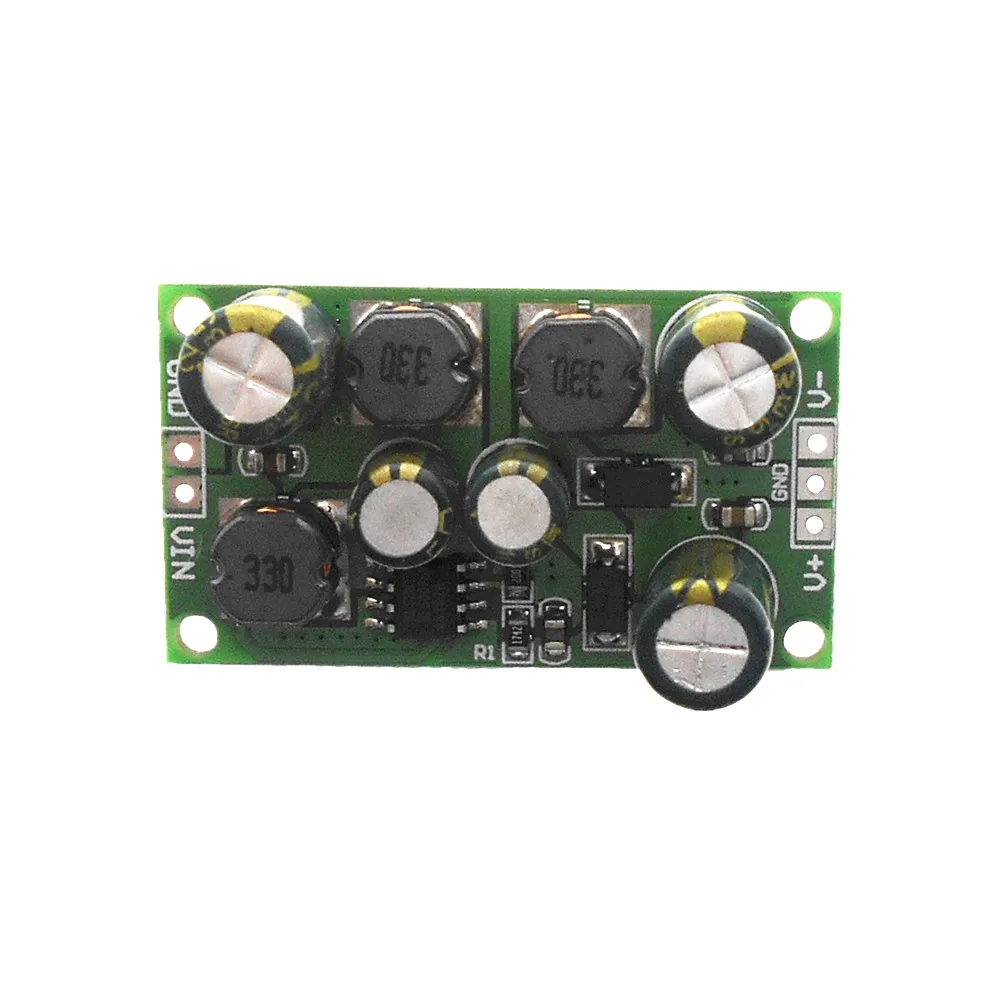

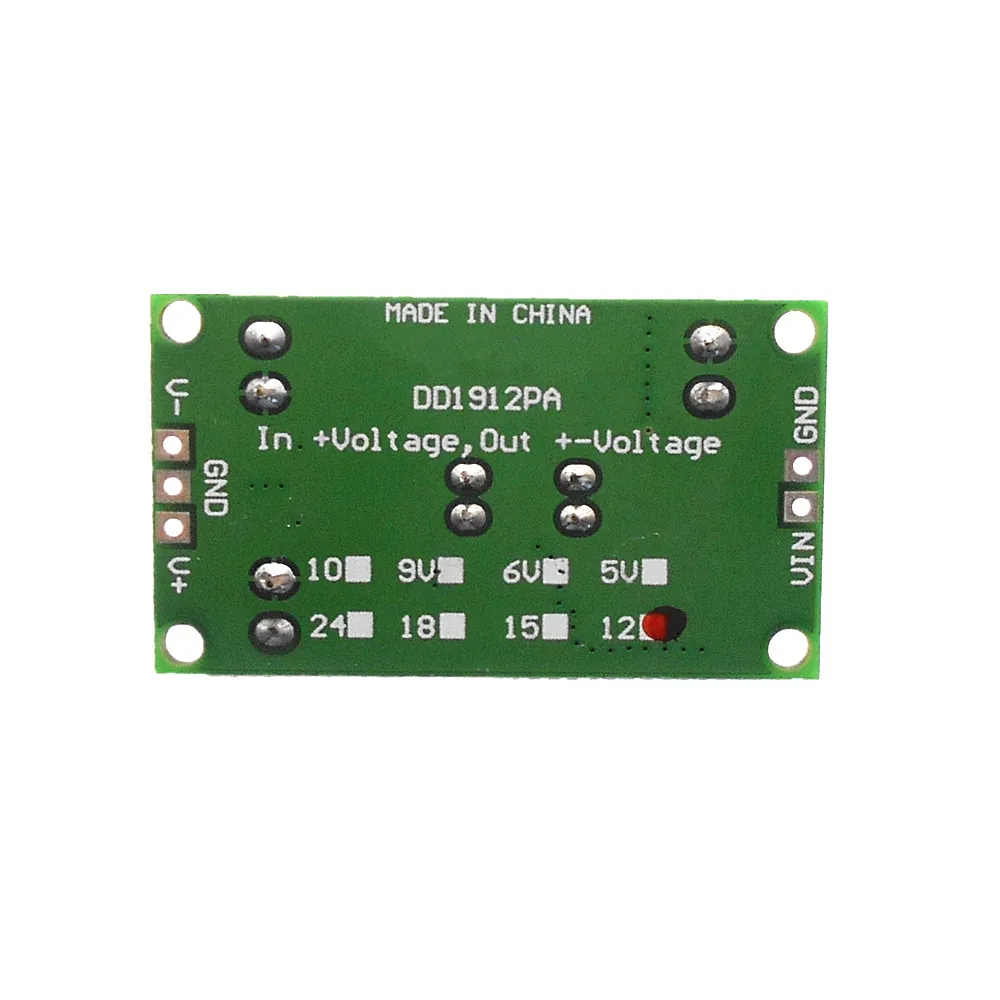

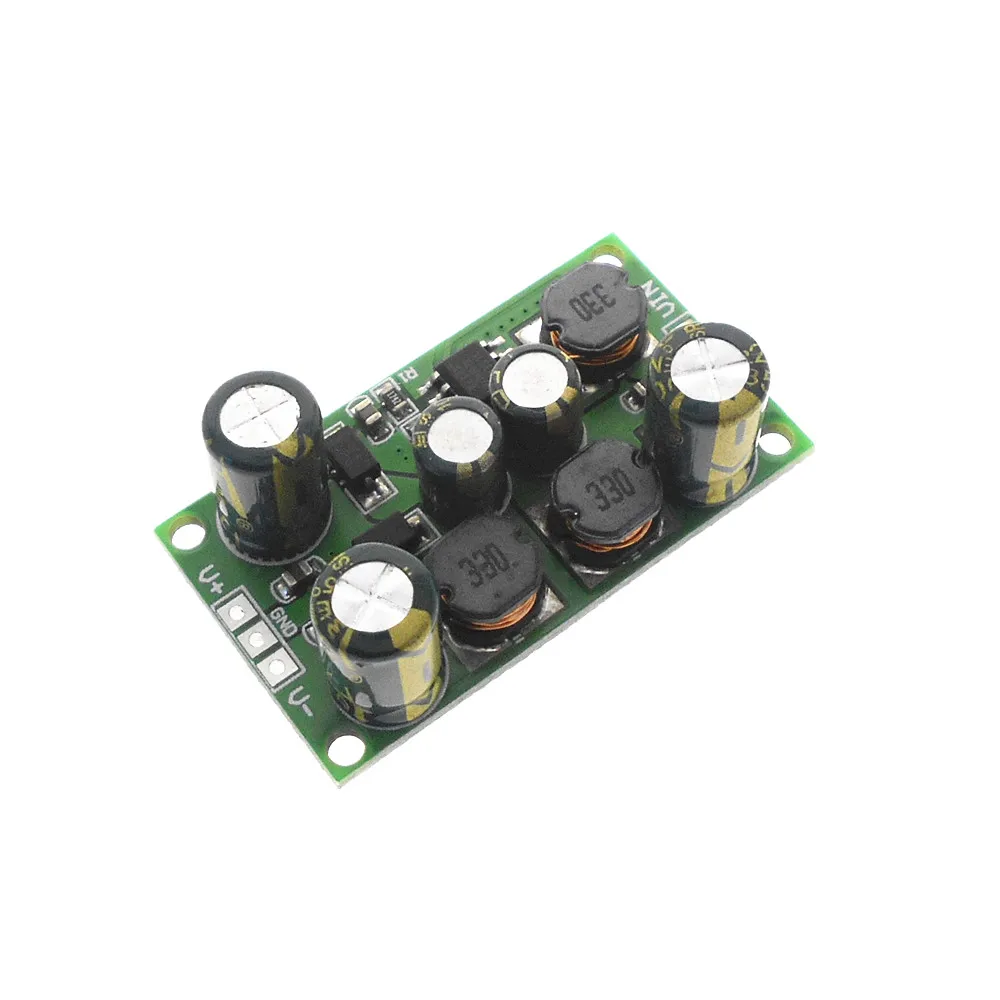

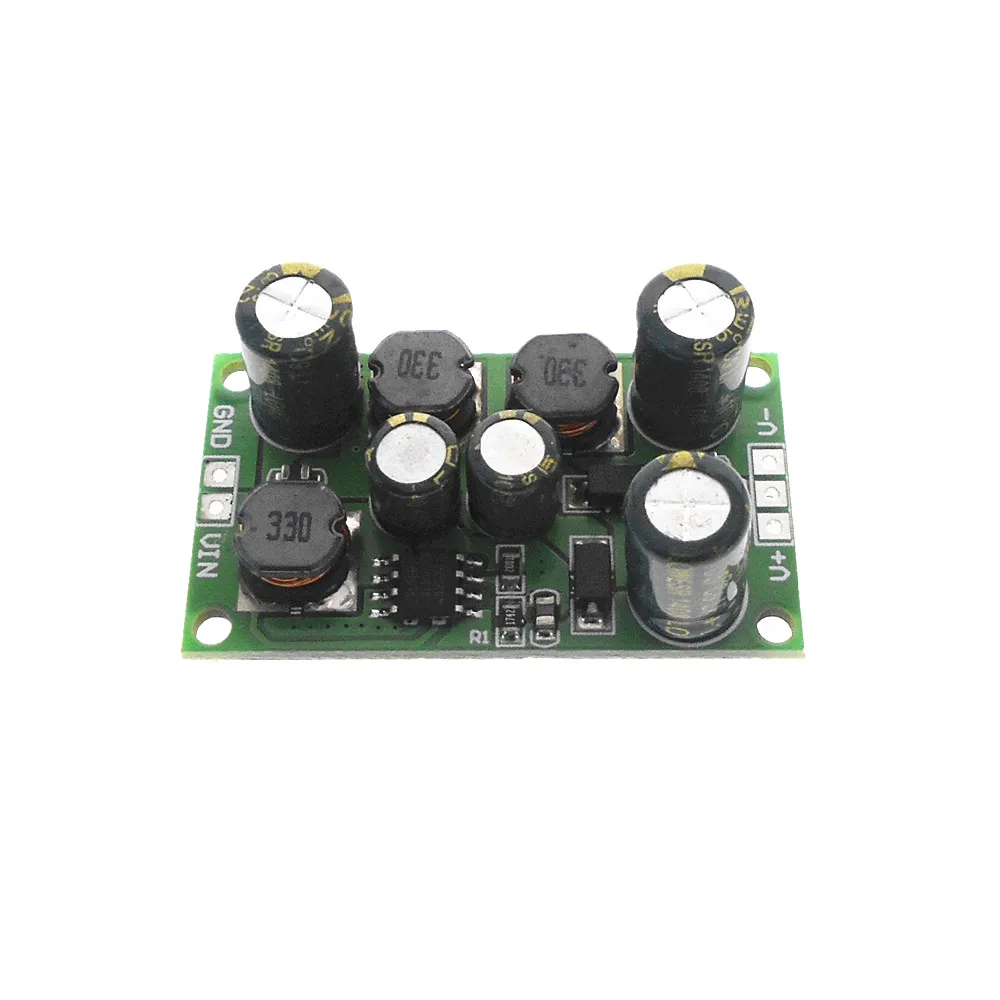

Плата DD1912PA 2 в 1 8 Вт Boost Buck Dual + напряжение 3 24 В до 5 6 9 10 12 15 18 для ЖК дисплея ADC DAC op







Описание: Входное напряжение 3 ~ 24 В, выход опционально ± 5 В/± 6 В/± 9 В/± 10 В/± 12 В/± 15 В/± 18 В ± 24 В Максимальная выходная мощность: 1-8 Вт (для получения подробной информации, пожалуйста, смотрите описание внизу или обратитесь к нам за информацией.) Эффективность преобразования: 70-90% Потребляемый ток: 3-4mA
Точность: положительное напряжение ± 3%, отрицательное напряжение ± 5% 8 Вт DC-DC повышающий понижающий преобразователь Рабочая частота 400 кГц. Рабочая температура окружающей среды: -40 ~ + 85 градусов Цельсия Размер: 42x24x15 мм Вес: 10 г Высокая Эффективность до 90% Встроенный компенсацию частоты Встроенная функция мягкого пуска Встроенная функция теплового отключения Встроенная функция ограничения тока        Примечание: 1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход превышал 10 мА 2V-не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать V +  Приложений ADC/DAC/операционный усилитель эталонного напряжения RS232 RS485 RS422 автобус Аудиотехника Низкомощный аудио источник питания Автомобильный аудио усилитель двойной мощности ЖК-дисплей источника питания Другое промышленное оборудование Внимание:      Это DC-DC модуль преобразователя Напряжения, необходимо отметить при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3. Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля

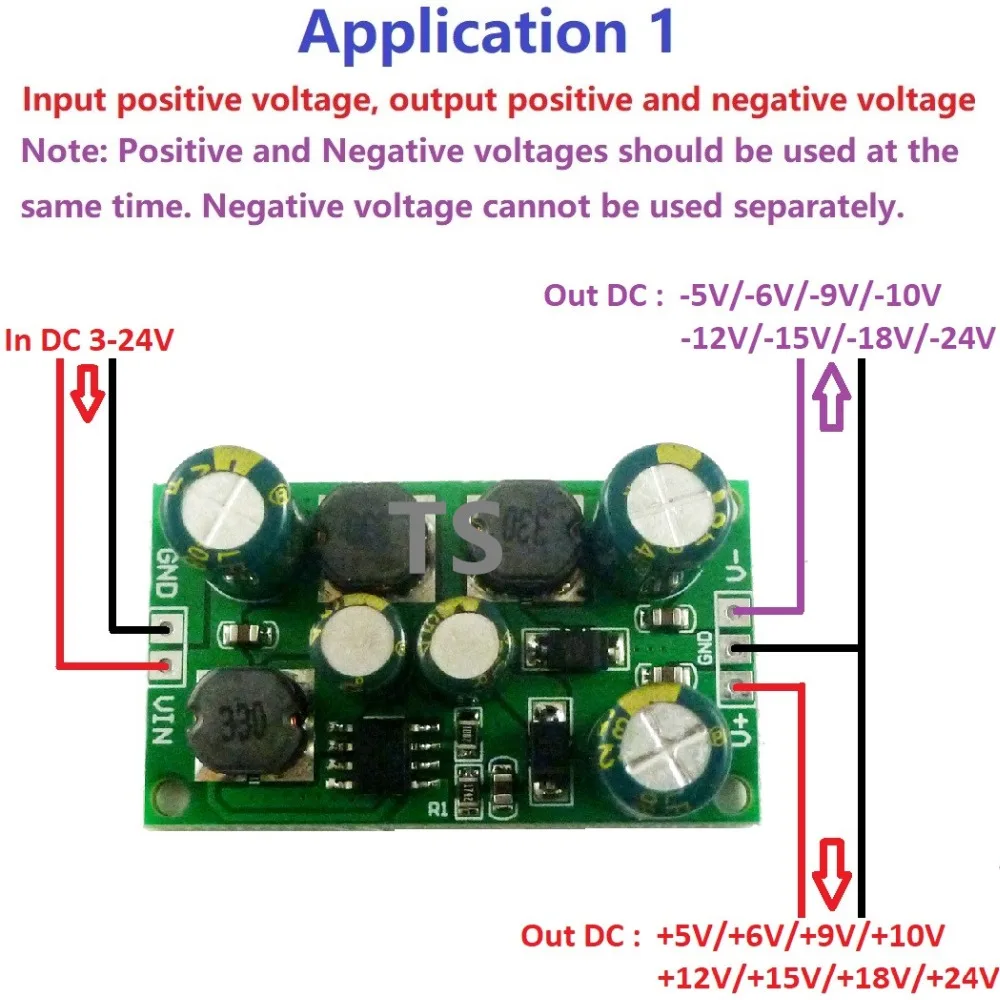

Вопросы и ответы: В1: почему выходное напряжение меньше номинального напряжения A1: входное питание слишком низкое. Проверьте Входное напряжение с помощью мультиметра, на этот раз входное напряжение очень низкое В2: почему отрицательное напряжение не выводится или выход слишком низкий? A2: отрицательное напряжение не может использоваться отдельно. При использовании отрицательного напряжения одинаковая нагрузка должна быть подключена к клемме с положительным напряжением.

Максимальная выходная мощность может достигать 8 Вт, но максимальная мощность будет варьироваться в различных условиях. Для получения подробной информации, пожалуйста, обратитесь к следующей таблице(10-80% максимальной мощности является наиболее надежным):

Вход постоянного тока 3-24 В, выход ± 5 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.8A

Вход постоянного тока 3-24 В, выход ± 6 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.7A


Вход постоянного тока 3-24 В, выход ± 9 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.6A

Вход постоянного тока 3-24 В, выход ± 10 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.55A


Вход постоянного тока 3-24 В, выход ± 12 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.46A

Вход DC 3,3-24V, Выход ± 15В
Вход напряжение: 3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.41A

Вход DC 3,7-24V, Выход ± 18в
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.31A

Вход DC 3,7-24V, Выход ± 24V
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.25A
