Руководство пользователя по измерению сопротивления заземления

Содержимое

Содержимое

1. Безопасность…. 1

2. Описание. … 4

Описание 2,1 метра… 2,1… 4

2,2 дисплей… 2,1… 8

3. Технические характеристики… .. 10

3,1 дальность и точность... 2.5a... .. 10

3,2 метод измерения... 2.2.2... .. 10

3,3 Использование температуры и влажности… .................................................................… .. 10

3,4 хранение температуры и влажности... влажной... .. 10

3,5 аккумулятор... перезаряжаемый... .. 11

3,6 громкость... 3,6...… 11

3,7 вес… 3,7… 11

Руководство пользователя по измерению сопротивления заземления

Содержимое

3,8 аксессуары... 3,9... 11

4. Инструкции по эксплуатации… 10,5….… 12

4,1 тестирование заземления напряжения... заземления....... 12

4,2 тестирование сопротивления земли методом Би-электрода... ........................................ 12

4,3 тестирование сопротивления земли методом трех электродов... ...................................... 15

4,4 хранение данных… сброс… 17

4,5 чтение данных... .............................................................................. 18

4,6 измерение REL….… REL….… 18

4,7 Макс/мин/AVG измерение... AVG.... 19

4,8 удаление данных… сброс….....…. 19

4,9 задний свет… 4,9….…. 19

4,10 автоматическое выключение… выключено….…. 19

5. Замена батареи… 10,5….…. 20

Руководство пользователя по измерению сопротивления заземления

Безопасность

1. Безопасность

Тестер сопротивления заземления (далее-измеритель), который составляет до GB4793.1-1995 (IEC-1010-1: 1990, требование о безопасности электронных измерительных приборов, разработан и изготовлен в соответствии со стандартом безопасности IEC61016, который считается загрязнителем класса II, и максимальное напряжение измерителя для зонда не может превышать CAT III 300 V.

Руководство пользователя включает в себя предостережения и правила безопасности, в которых указаны правила использования счетчика, чтобы избежать несчастного случая с личной травмой и долго держать счетчик в хорошем состоянии, поэтому, пожалуйста, прочитайте инструкцию перед использованием счетчика и Придерживайтесь инструкции по эксплуатации внутри него, И соблюдение инструкции при использовании счетчика может привести к личным повреждениям или повреждению счетчика.

Обозначения безопасности

Опасность: неправильная эксплуатация может привести к тяжелым или фатальным повреждениям.

  Предупреждение: неправильная эксплуатация может привести к тяжелым или фатальным повреждениям

  Предостережение:Неправильная эксплуатация может привести к личным повреждениям или повреждению счетчика

-1-

Руководство пользователя по измерению сопротивления заземления

Безопасность

 Опасность

Проверьте, установлен ли вращающийся переключатель в правильное положение перед измерением

Никогда не используйте счетчик вблизи взрывоопасных газов, пара или пыли.

Никогда не подключайте провода или зонды влажными руками или когда поверхность счетчика влажная.

Не прикасайтесь к проводам тестирования или зондам при измерении.

Не открывайте крышку аккумулятора, когда счетчик работает.

 Предупреждение

Никогда не проводите измерения при аномалиях, например, корпус счетчика был поврежден, так что металл счетчика или провода были обнажены.

Никогда не заменяйте детали счетчика самостоятельно или не изменяйте его. Если счетчик будет поврежден, верните его местным дилерам для осмотра или ремонта.

Не заменяйте батареи, когда поверхность счетчика влажная.

Обязательно установите переключатель на «OFF» и отсоедините провода тестирования перед заменой батарей.

-2-

Руководство пользователя по измерению сопротивления заземления

Безопасность

Предостережение

Проверьте, вставляется ли общая длина тестовых проводов в порт перед измерением.

Извлеките аккумуляторы из картриджа, если счетчик не будет использоваться или будет храниться в течение длительного времени.

Не подвергайте измеритель воздействию солнечных лучей, высокой температуры, влажности или росы

Очистите счетчик нейтральными растворителями или влажной тканью вместо абразивов или органических растворителей

Положите счетчик в магазин только тогда, когда он высохнет.

Внимание:

Использование этого прибора в среде с сильным излучаемым радиочастотным электромагнитным полем

(Приблизительно 3 В/м), может повлиять на точность измерений. Результаты измерений могут сильно отличаться от фактического значения.

-3-

Руководство пользователя по измерению сопротивления заземления

Описание

2. Описание

Измеритель применим к испытанию сопротивления заземления проводов источника питания, распределительных проводов внутри помещения, электрического оборудования или прибора, что может быть сделано в двух режимах измерения: двухполюсный или трехполюсный, также может использоваться для измерения напряжения земли.

Большой цифровой ЖК-дисплей и подсветка, применяемые к измерителю, облегчают пользователям считывание информации на ЖК-дисплее. Кроме того, счетчик способен хранить до 100 групп данных измерений, которые не будут потеряны даже в случае отключения питания, так что пользователь может легко проконсультироваться с историческими данными. Кроме того, измерительный прибор может также использоваться для измерения максимального, минимального или среднего размера и относительно. Предусмотрена функция автоматического отключения питания.

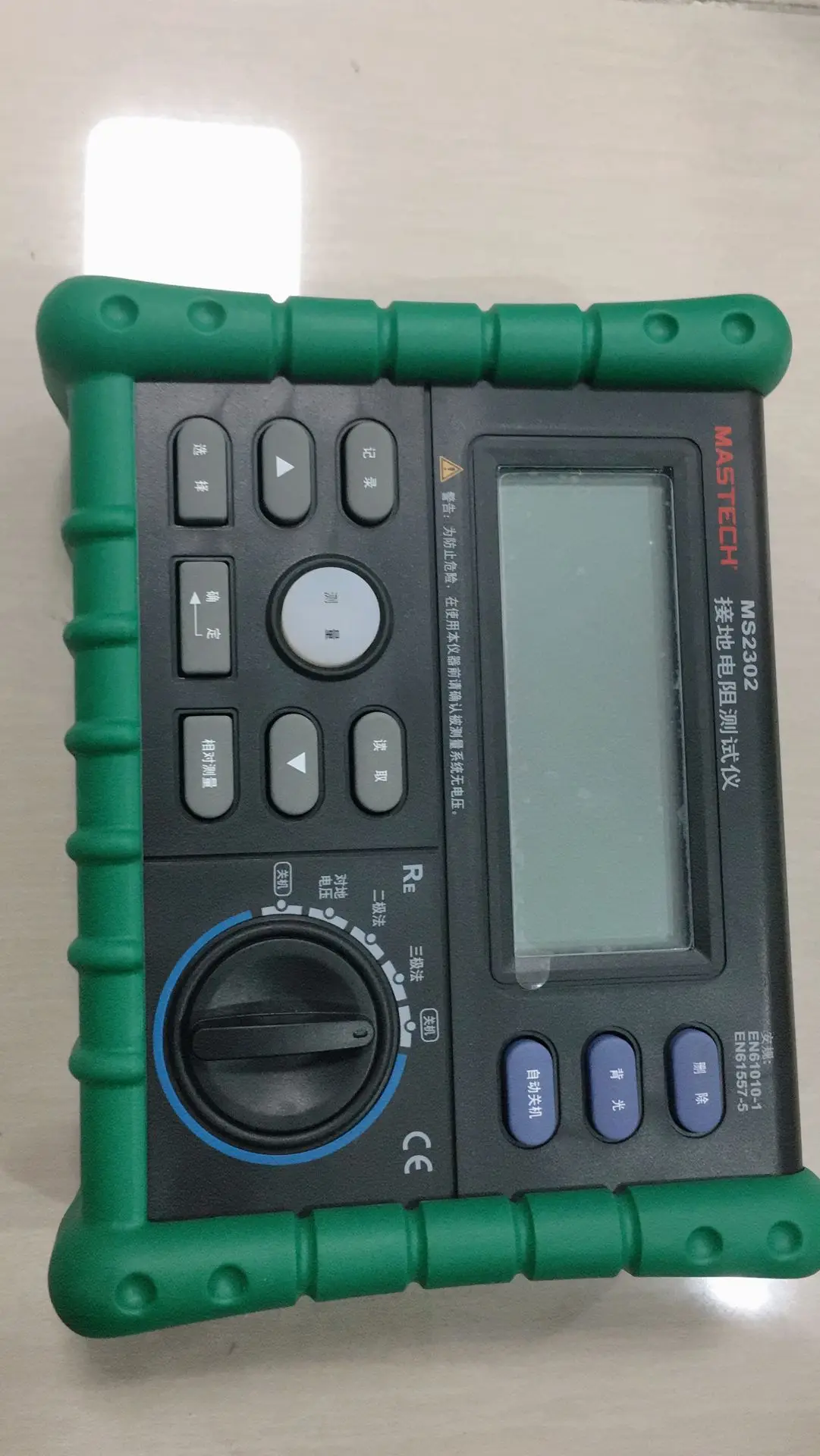

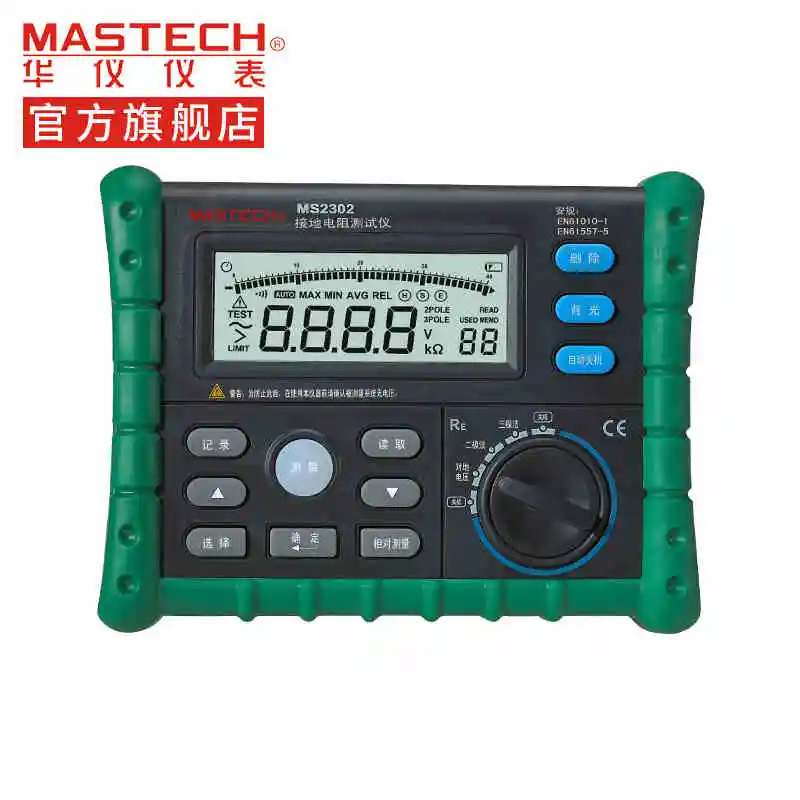

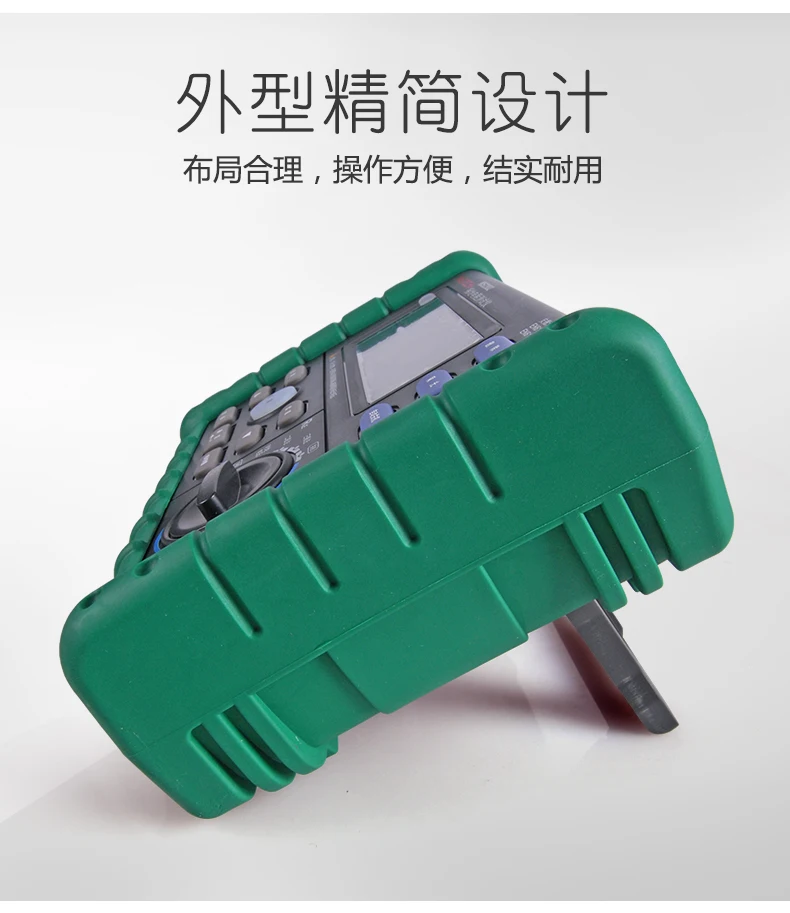

Описание 2,1 метра

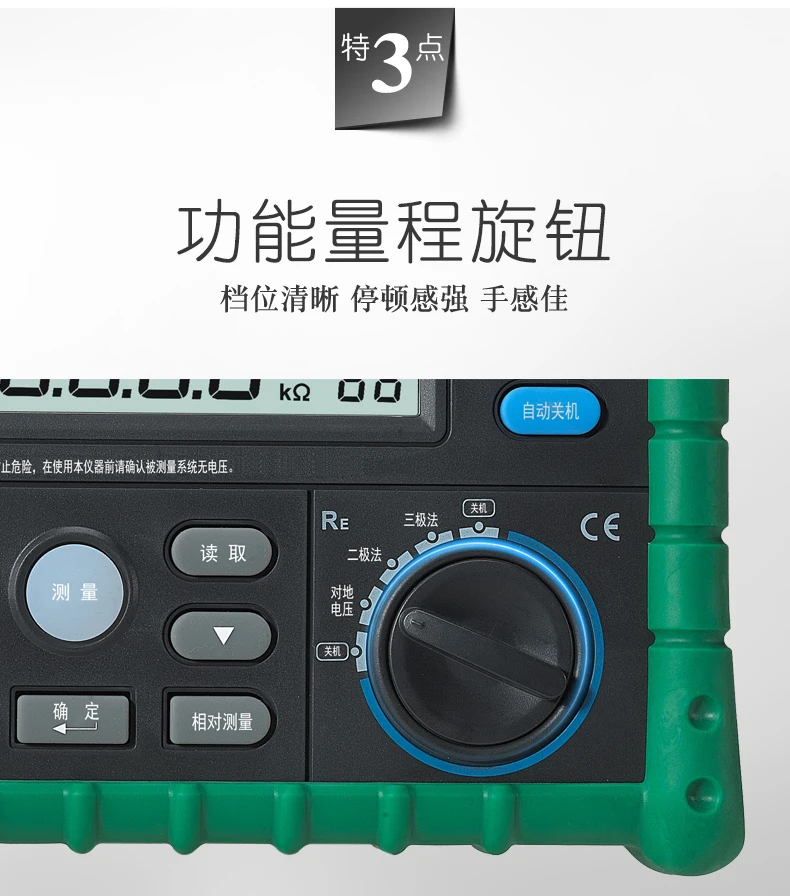

(1) вращающийся переключатель

Используется для выбора между измерением заземления напряжения, измерением сопротивления в двухполюсном методе или измерением сопротивления в трехполюсном методе.

(2) ключ ASP

Используется для запуска или остановки функции автоматического отключения питания.

(3) ключ света

Используется для включения или выключения подсветки.

(4) ключ ясности

Используется для очистки данных.

-4-

Руководство пользователя по измерению сопротивления заземления

Описание

(5) ЖК-дисплей

Используется для отображения полученных данных и различных символов.

-5-

Руководство пользователя по измерению сопротивления заземления

Описание

(6) ключ чтения

Используется для чтения полученных данных.

(7) ключ для заметок

Используется для хранения полученных данных.

(8) ключ измерения

Используется для запуска или остановки измерения сопротивления.

(9) ключ

Используется для выбора памяти для хранения полученных данных.

-6-

Руководство пользователя по измерению сопротивления заземления

Описание

(10) ключ Макс/мин/AVG

Он используется для переключения между измерениями максимального, минимального и среднего.

(11) ключ входа

Используется для подтверждения хранения или чтения данных.

(12) REL

Используется для выбора относительного измерения.

(13) ключ

Используется для выбора памяти для хранения полученных данных.

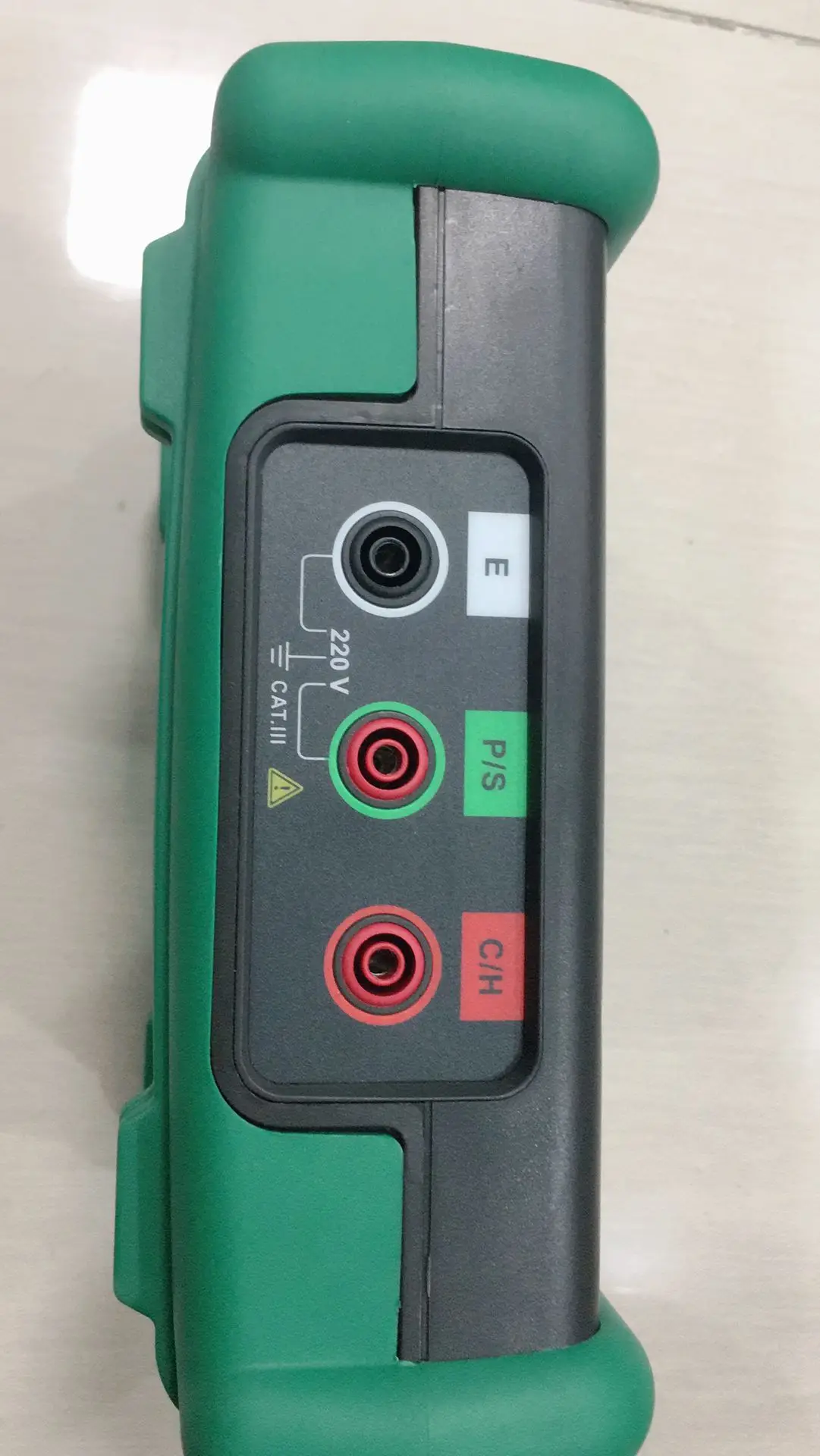

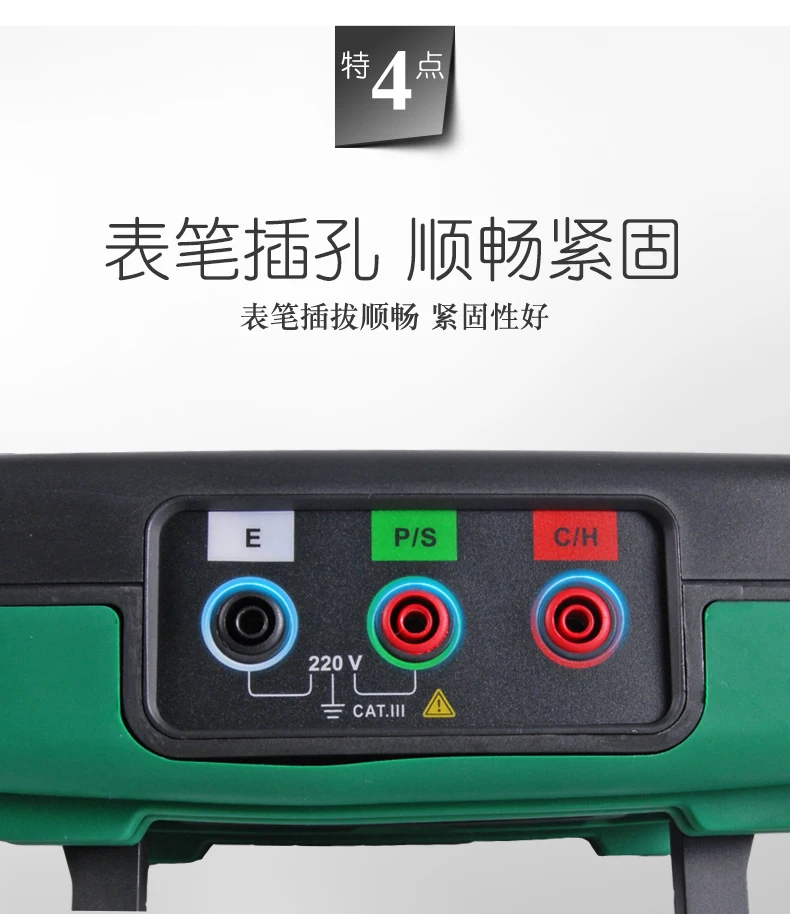

(14) E розетка

Используется для подключения к заземляющему полюсу.

(15) гнездо P/S

Используется для соединения с вспомогательным заземляющим полюсом.

(16) гнездо C/H

Используется для соединения с вспомогательным заземляющим полюсом.

-7-

Руководство пользователя по измерению сопротивления заземления

Описание

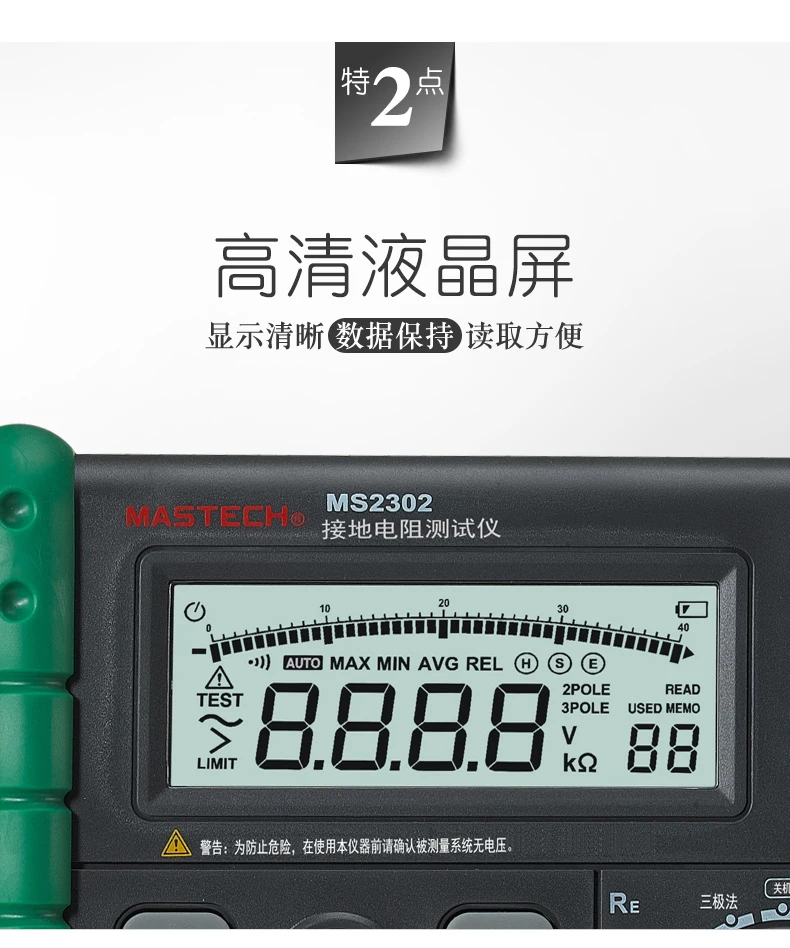

2,2 ЖК-дисплей

(1) моделирующая планка

(2) Отображение полученных данных

(3) отображение памяти, используемой для хранения данных.

Описание символов на ЖК-дисплее:

Тест: проводится испытание

> Лимит: лимит был превышен

-8-

Руководство пользователя по измерению сопротивления заземления

Описание

Макс: максимум

Мин: минимум

AVG: среднее

REL: относительное измерение

Чтение: чтение данных

Примечание: Данные помещаются в память

Используется: есть данные в памяти.

2 полюса: двухполюсный метод используется для измерения сопротивления.

3 полюса: метод Ti-POLE используется для измерения сопротивления.

В: вольт (напряжение)

Ком: Ом (сопротивление)

: Автоматическое выключение было запущено с символом на

: Батарея низкая с символом на

: Для идентификации гнезда

: Используется ток переменного тока.

: Для предупреждения и предостережений

-9-

Руководство пользователя по измерению сопротивления заземления

Технические характеристики

3. Технические характеристики

Температура воздуха: 23 ± 5 ℃ Относительная влажность: <75%

Характеристики диапазона 3,1

Диапазон

Точность

Сопротивление заземления

10 Ом

± (1% rdg + 3d)

4000Ω

± (4% rdg + 4d)

Напряжение земли

AC50V (50/60 Гц)

± (2% rdg + 4d)

3,2 метод измерения

Преобразование постоянного тока используется для измерения сопротивления земли, с частотой тестового тока около 800 Гц и размером около 3 мА.

Среднее выпрямление используется для измерения напряжения земли.

3,3 температура и влажность для измерения

0 ~ 40 ℃, относительная влажность под 85%

3,4 температура и влажность для сохранения счетчика

-10 ~ 50 ℃, относительная влажность под 85%

-10-

Руководство пользователя по измерению сопротивления заземления

Технические характеристики

3,5 аккумулятор

Шесть батарей AA 1,5 В

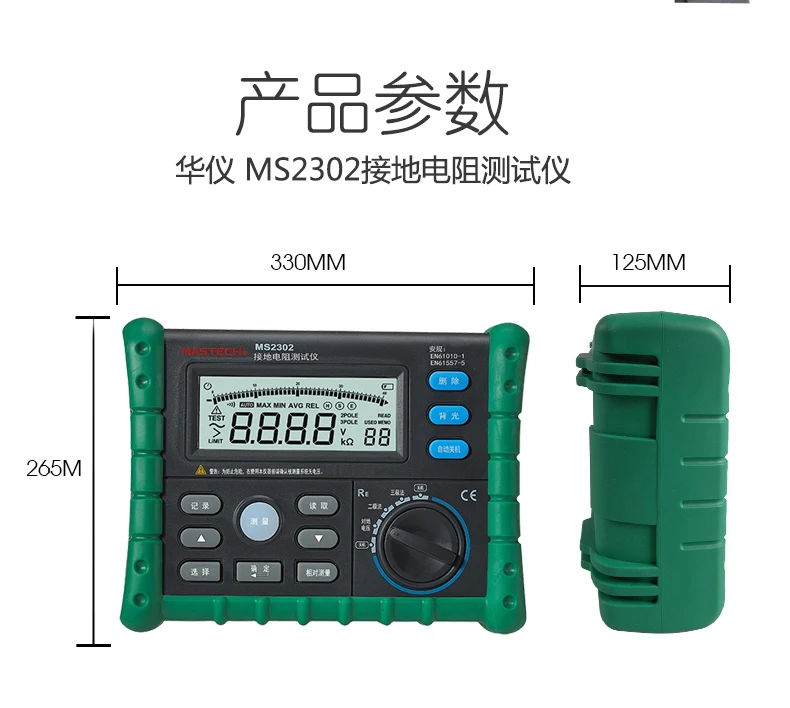

3,6 объем

330X125X265

3,7 вес

3,45 кг

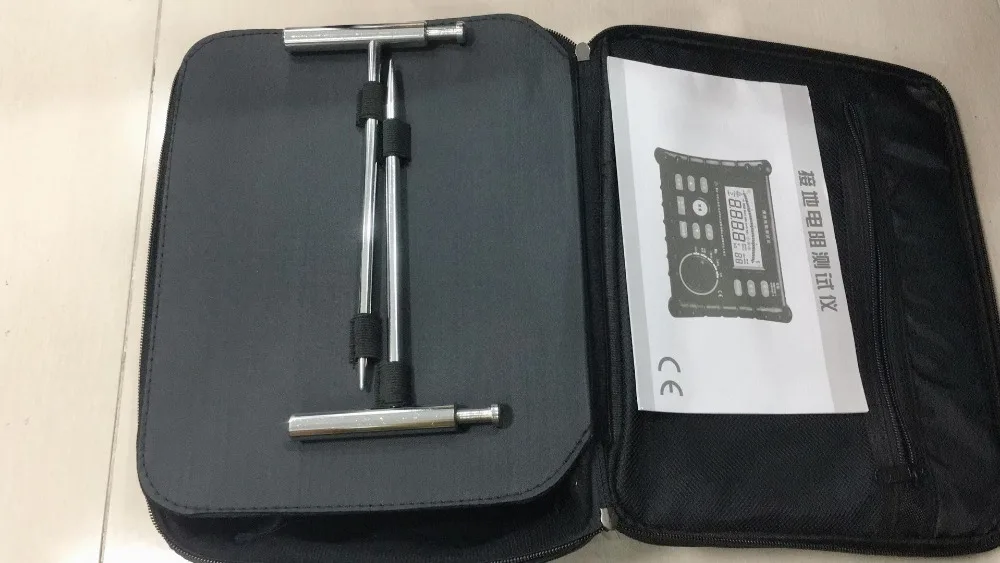

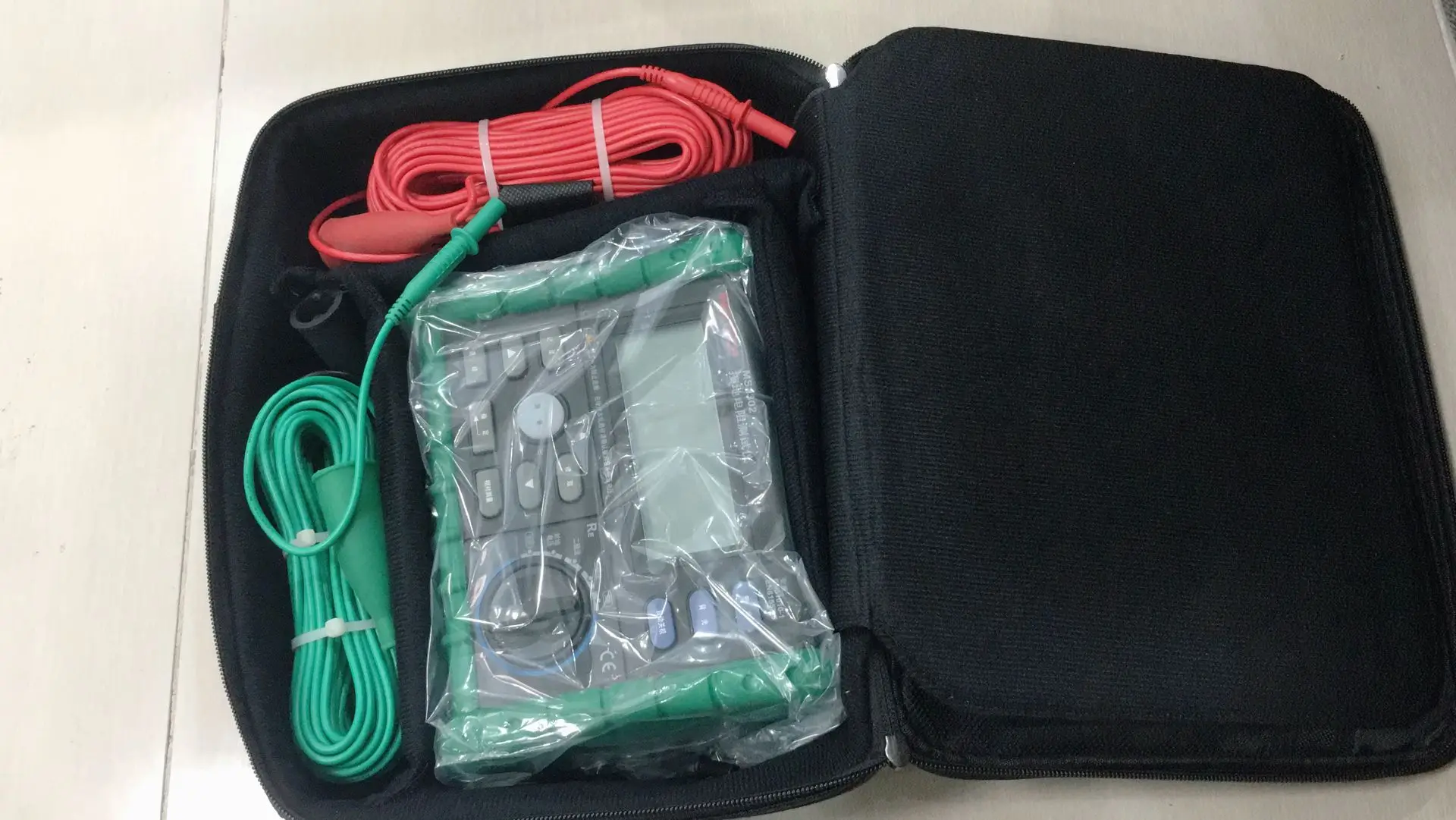

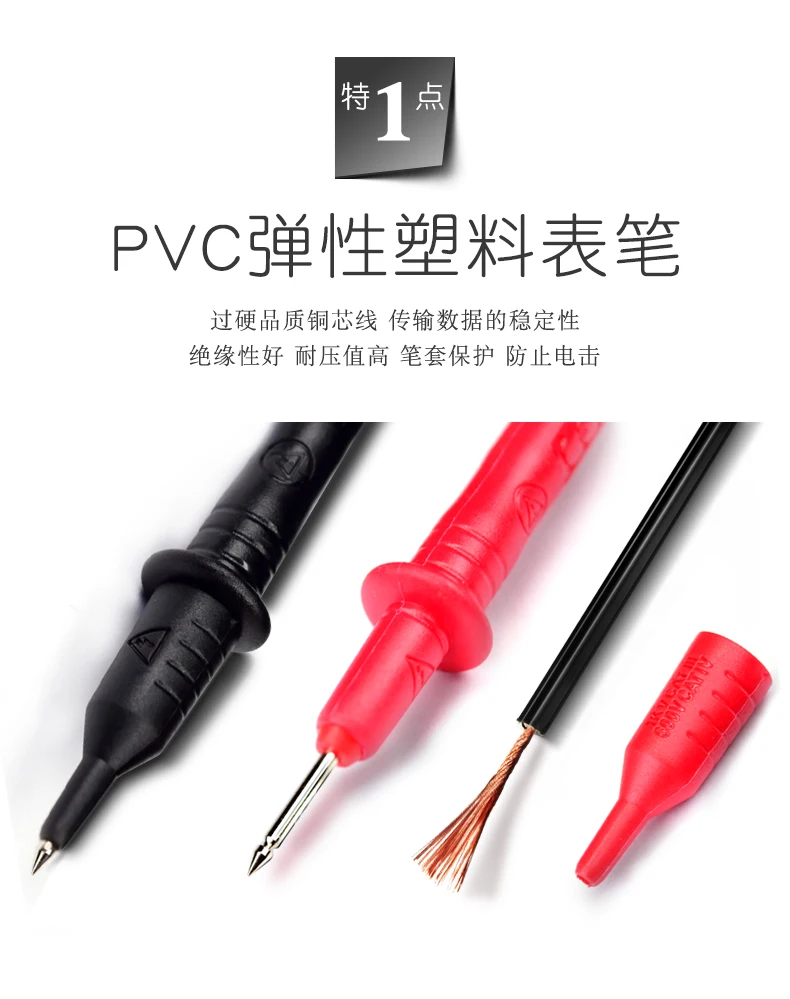

3,8 поставляемые аксессуары

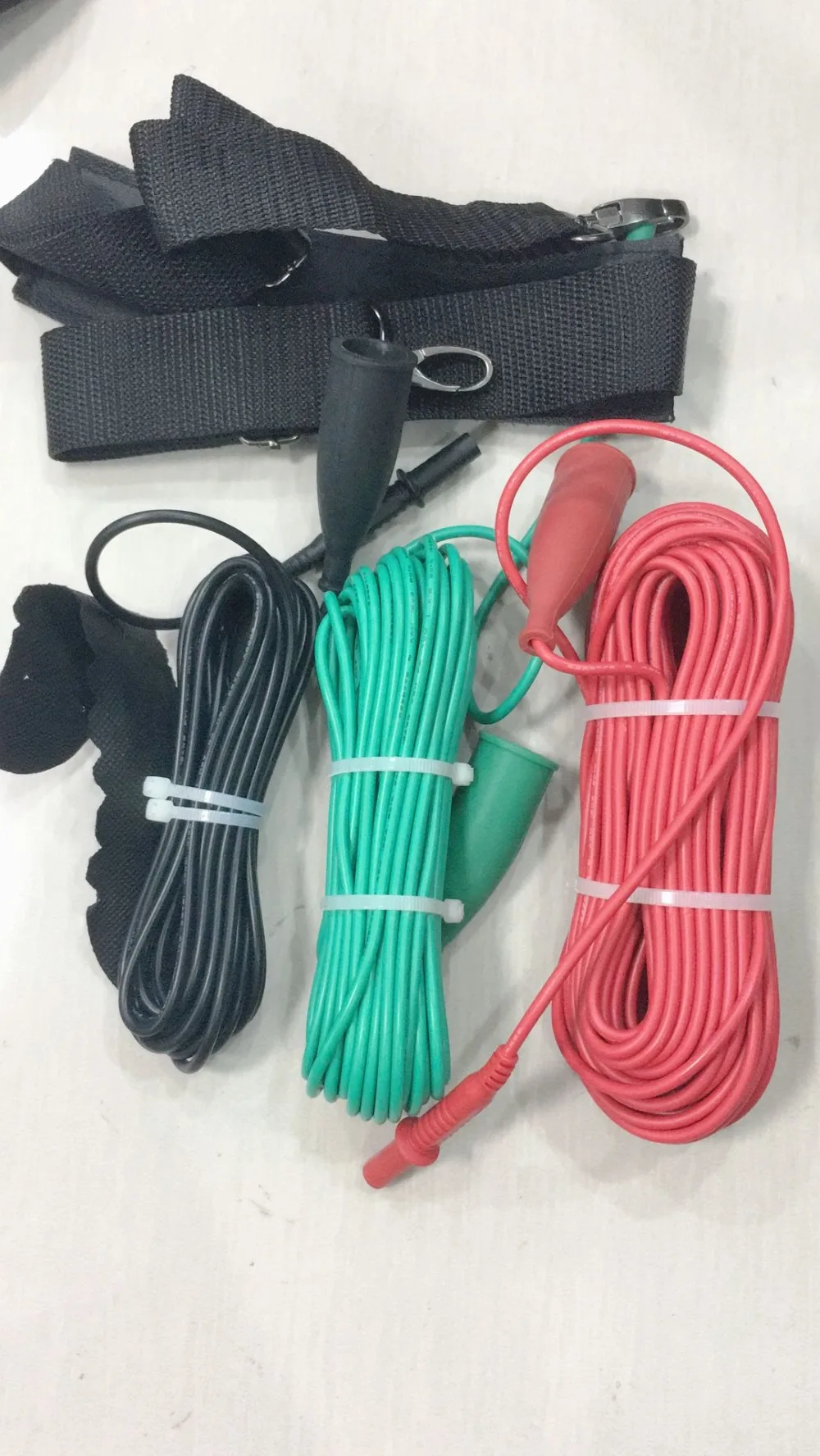

3 тестовых провода (один 15-метровый красный свинец, один 10-метровый зеленый свинец и один 5-метровый Черный свинец), 2 вспомогательные заземляющие стержни

-11-

Руководство пользователя по измерению сопротивления заземления

Инструкция по эксплуатации

4. Инструкция по эксплуатации

 Опасность

При измерении заземляющего напряжения не устанавливайте напряжение выше ac220в на измерительном порту.

При измерении сопротивления заземлению будет наблюдаться потенциал около 50 в между портами E и S или между портами E и C, поэтому Защитите себя от электрического удара.

Перед использованием счетчика проверьте электричество в батарее, включив счетчик, проверяя, есть ли «» На дисплее и замените батарею, следуя инструкциям, описанным в главе «Замена батареи», если символ существует.

4,1 измерение заземления напряжения

Поверните переключатель в положение ~ VE, вставьте конец измерительного кабеля в розетки E и S, с другим концом измерительного кабеля, Соединенным с любым концом источника напряжения или нагрузкой сопротивления параллельно для измерения. Если есть напряжение, он будет отображаться на ЖК-дисплее.

4,2 Как измерить сопротивление заземления методом двуполюсного

Существующие земляные столбы, такие как погребенные металлы (металлические водопроводные трубы и т. Д.), общая земля коммерческого источника питания или молниеносные стержни высоких зданий, вместо вспомогательных заземляющих стержней используются в качестве вспомогательного полюса в этом способе.

-12-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

(1) схема тестового подключения

-13-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

(2) Измерение напряжения земли.

Измерение заземления напряжения должно быть выполнено до измерения земного сопротивления для проверки количества земного напряжения, так как напряжение более 10 в, вероятно, вызовет большую погрешность при измерении земного сопротивления. В этом случае Отрежьте измеренный предмет от источника питания и подождите, пока заземление не снизит напряжение для другого измерения.

(3) Измерение сопротивления заземления

Поверните переключатель в положение 2 POL, нажмите клавишу измерения, чтобы начать измерение, с включенным и сверкающим светодиодом. Когда измерение приходит к концу автоматически, зуммер даст звук, клавиша LED отключится, и данные будут храниться автоматически.

Внимание: > LIMIT4000Ω отображается на ЖК-дисплее предупреждает, что вспомогательное земное сопротивление вспомогательных земляных стержней настолько велико, что ток не может проходить через метр. Проверьте, становятся ли тестовые заводы свободными, а также степень земного сопротивления вспомогательных земляных стержней

(4) измеренное значение

Re, значение земного сопротивления, измеренное методом Bi-pole, соответствует сумме re, земному сопротивлению земных стержней и RX, реальному земному сопротивлению измеренного объекта; таким образом, RX = Re-re, что означает, что реальное сопротивление измеренного объекта равно Re минус re.

-14-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

4,3 измерение сопротивления методом тройного полюса

Потенциальный метод падения используется измерителем для измерения сопротивления земли. В частности, RX, сопротивление заземления вычисляется, позволяя сначала I, номинальный ток, поток между E, измеренный объект (земные стержни) и C, текущий полюс, затем Измерьте V, разность потенциалов между E и P, Полюс напряжения.

(1) Подключение тестового провода к измерителю следующим образом

-15-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

Глубоко вверните вспомогательные заземляющие полосы P, C в прямую линию в землю и убедитесь, что стержни находятся между 5 и 10 метров друг от друга. Соедините концы тестовых проводов (черный, красный и зеленый), которые соответственно от портов E, P, C, отдельно от измеряемого объекта, вспомогательный земной стержень P и вспомогательный заземление C.

       Внимание: Управляйте вспомогательными стержнями там, где земля влажная; в случае, если нет другой земли, кроме глины, песка или гравия, которые являются сухими, доступны, распылите немного воды на них, чтобы держать их влажными; в случае, если измерение выполняется на бетонном полу, Поместите вспомогательные земляные стержни горизонтально и распылите на них немного воды или накройте их влажной тканью.

(2) Измерение напряжения земли

Измерение заземления напряжения должно быть выполнено до измерения земного сопротивления для проверки количества земного напряжения, так как напряжение более 10 в, вероятно, вызовет большую погрешность при измерении земного сопротивления. В этом случае Отрежьте измеренный предмет от источника питания и подождите, пока заземление не снизит напряжение для другого измерения.

(3) Измерение сопротивления заземления

Поверните переключатель в положение 3 POL, нажмите клавишу измерения, чтобы начать измерение, с включенным и сверкающим светодиодом. Когда измерение приходит к концу автоматически, зуммер даст звук, клавиша LED отключится, и данные будут храниться автоматически.

-16-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

Внимание: > LIMIT4000Ω отображается на ЖК-дисплее предупреждает, что вспомогательное земное сопротивление вспомогательных земляных стержней настолько велико, что ток не может проходить через метр. Проверьте, становятся ли тестовые заводы свободными, а также степень земного сопротивления вспомогательных земляных стержней. При измерении замеры скручиваются вместе или связываются друг с другом, что приведет к ошибкам в измерениях; поэтому убедитесь, что измерение выполняется, когда тестовые замеры будут раздельными. Кроме того, слишком большое вспомогательное земное сопротивление приведет к неприемлемой погрешности в измерениях, поэтому, соответственно, закапывают глубокие вспомогательные земные стержни, такие как P и C, в слишком влажных местах и обеспечивают хорошую связь в каждом соединении.

4,4 хранение данных

Счетчик способен хранить до 100 групп данных измерений, которые не будут потеряны даже в случае отключения питания

(1) Когда Счетчик находится рядом, нажмите MEMO, чтобы позвонить на дисплей для хранения данных, с «памяткой», сверкающей в правом нижнем углу ЖК-дисплея; если существующая память была использована для хранения других данных, «использованная» будет показана на ЖК-дисплее при нажатии на MEMO для выхода из хранилища данных.

(2) Нажмите кнопку «Ввод», чтобы переключить немного положения памяти и 10 бит, и положение памяти можно отсканировать нажатием кнопки «"Или"”.

(3) нажмите «ENTER» в течение 2 секунд, чтобы сохранить группу данных в памяти и в случае, если есть данные, хранящиеся в памяти, текущие данные будут касаться предыдущих данных.

-17-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

4,5 Считывание данных

Функция считывания данных счетчика позволяет проверить данные измерений, хранящиеся в измерителе.

(1) Когда Счетчик находится рядом, нажмите MEMO, чтобы позвонить на дисплей для хранения данных, с «памяткой», сверкающей в правом нижнем углу ЖК-дисплея; если существующая память была использована для хранения других данных, «использованная» будет показана на ЖК-дисплее при нажатии на MEMO для выхода из хранилища данных.

(2) Нажмите кнопку «Ввод», чтобы переключить немного положения памяти и 10 бит, и положение памяти можно отсканировать нажатием кнопки «"Или"”.

(3) нажмите «ENTER» в течение 2 секунд, чтобы прочитать группу данных в памяти, если есть данные, хранящиеся до этого в памяти

4,6 REL-относительное измерение

Относительные измерения могут быть доступны только тогда, когда тестер используется для измерения сопротивления заземления. Нажмите REL, чтобы переключить режим относительного измерения с нормальным или наоборот.

(1) в режиме относительного измерения символ «REL» отображается на ЖК-дисплее, а существующее чтение хранится в памяти для справки в будущем. В следующих относительных измерениях, то, что ЖК-дисплеи, это разница между входным значением и исходным значением, то есть, существующее чтение = входное значение-справочное значение

(2) при нормальном измерении сопротивления заземления не допускается вход в режим REL, когда измерение продвигается.

(3) не допускается вход в режим REL при считывании или хранении данных.

(4) не допускается вход в режим REL, когда существующее чтение превышает лимит.

-18-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

4,7 Макс/мин/AVG измерение

Нажмите клавишу MAX/MIN/AVG, чтобы переключить режимы между измерениями максимального, минимального, среднего и нормального, что соответствует каждому из которых на ЖК-дисплее отображается символ.

(1) при выборе Макса ЖК-дисплей показывает максимум всех данных.

(2) при выборе минимального размера ЖК-дисплей показывает минимум всех данных.

(3) при выборе AVG ЖК-дисплей показывает среднее значение всех данных.

4,8 удаление данных

Данные могут быть удалены при нажатии кнопки «Чтение» или «заметка». Нажмите CLEAR, чтобы быстро удалить данные, хранящиеся в существующем положении, и нажмите на него, чтобы удалить все сохраненные данные.

4,9 подсветка

Нажмите кнопку LIGHT, чтобы включить или выключить подсветку, и она автоматически выключается через 15 секунд после ее включения.

4,10 автоматическое выключение

Нажмите ASP, чтобы начать или прекратить автоматическое выключение. Символ“«Показанный на ЖК-дисплее означает, что функция автоматического отключения была начата, а исчезновение символа означает, что функция была прекращена. В случае, если операция не будет выполнена в течение 15 минут после включения автовыключения, счетчик переходит в режим сна, и звуковой сигнал будет напоминать об этом. Нажмите любую клавишу для пробуждения счетчика вверх. Убедитесь, что переключатель «выключен», если счетчик не будет использоваться в течение длительного времени.

-19-

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

5. Замена батарей

 Опасность

Никогда не заменяйте батареи, пока счетчик влажный.

Никогда не заменяйте батареи во время использования счетчика. Выключите счетчик и отсоедините Тестовые провода и заземляющие стержни перед заменой, чтобы избежать электрического удара.

 Внимание

Никогда не смешивайте новые батареи со старыми.

Обратите внимание на полярность батарей при замене.

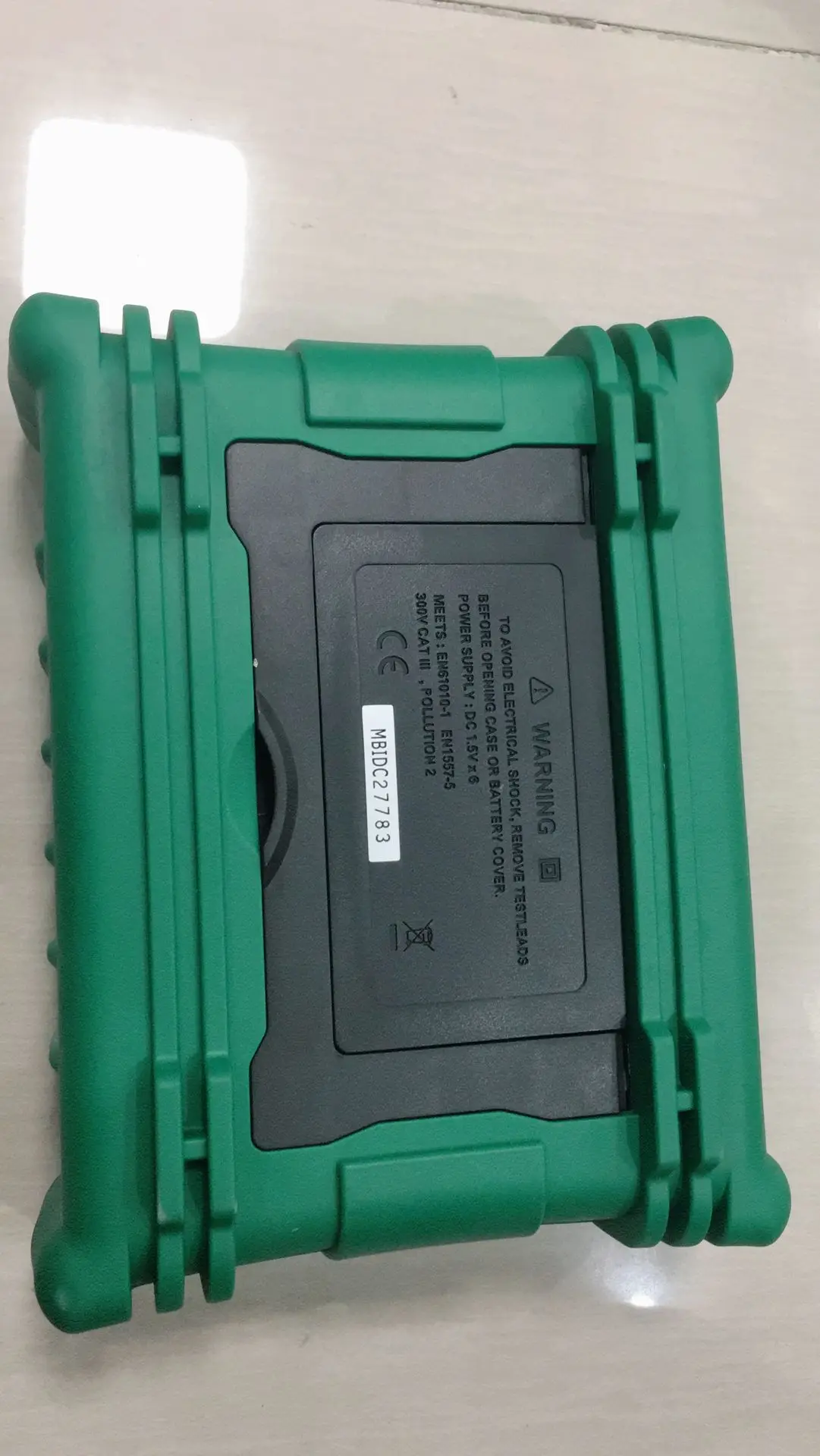

5,1 Отвинтите крышку аккумулятора и снимите ее.

5,2 Замените старые батареи на новые и обратите внимание на их полярность.

5,3 установите крышку аккумулятора и прикрутите его.

-20-

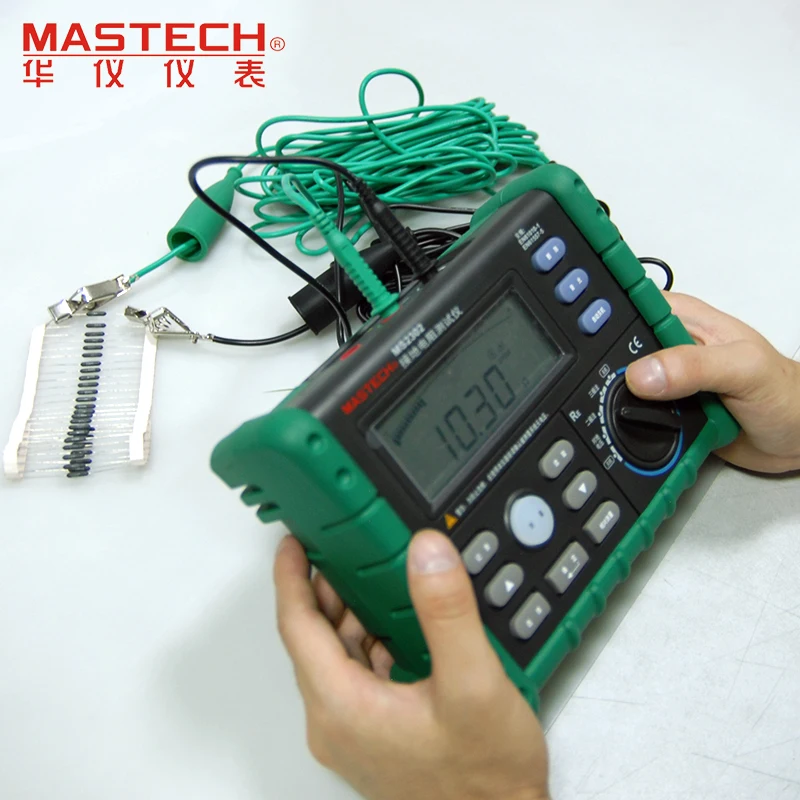

Руководство пользователя по измерению сопротивления заземления

Инструкции по эксплуатации

Спецификация

Диапазон измерений

Точность

Разрешение

Сопротивление заземления

0 ~ 29,99

(1% + 2)

0,01

30 ~ 99,9

(3% + 2)

0,1

100 ~ 999

(3% + 2)

1.

1,00 k ~ 4,00 k

(3% + 2)

10

Измерительное напряжение

0 V ~ 20,0 V (50 ~ 60Hz)

(1% + 5)

0,1 в

Характеристика

Цифровой дисплей и аналоговый барный дисплей

2-полюсный и 3-полюсный режим

Сопротивление земли инвертором постоянного тока 800 Гц/3 мА

Макс/мин/AVG/REL функции измерения

Регистрация данных: 100 групповых измеренных значений можно запоминать

Дисплей низкого заряда батареи

Подсветка дисплея
