SDA-2A/SDA-2C аудио DAC Amp усилитель для наушников NOS Native декодирование 384 кГц/DSD512 AK4497 стандартная версия

Описание:

SDA-2A предamlifier DAC для наушников является стандартной версией. Часы его USB части построены с ACCUSILICON femtosecond кристаллическим осциллятором AS-318.

SDA-2C предamlifier DAC для наушников-это Высококачественная версия. Часы его USB части построены с Crystek femtosecond кристаллическим осциллятором CCHD-575.




Особенности:
-Это высокопроизводительный Hi-Fi аудио декодер для наушников.

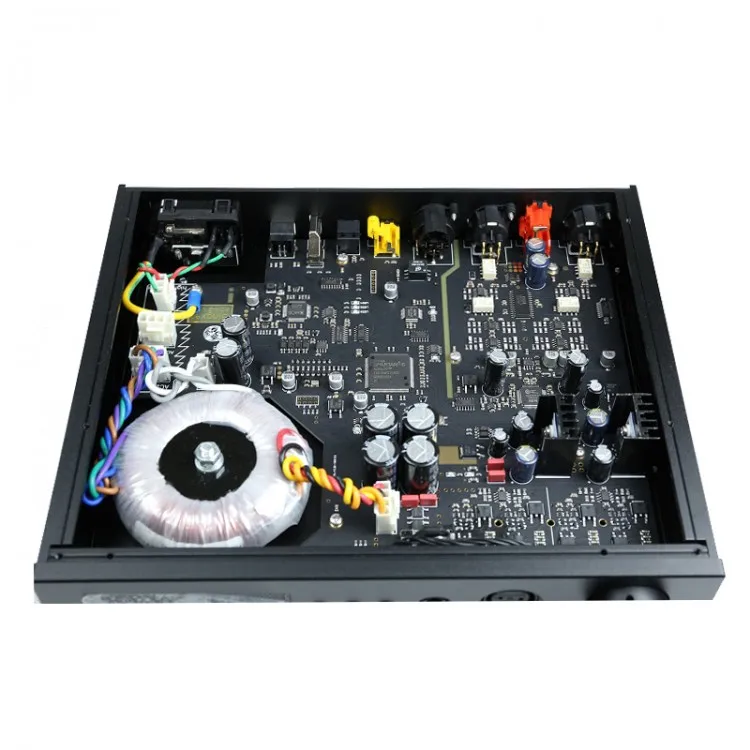

-Новейший чип серии xCORE-200 XMOS используется в качестве usb-аудиорешения. AK4497 используется в качестве чипа преобразования DA. AK4118 используется в качестве цифрового звукового ввода, и STM32 используется в качестве управления всей машиной. Крупномасштабный FPGA Xilinx используется для обработки системы часов и цифровых аудиопотоков.
-Его усилитель для наушников часть принимает 4-полосная полный баланс дизайн, а независимая класс усилитель для наушников цепи постоянного тока. Используя предварительно аналоговый дизайн, его выходной сигнал не повлияет на цифровое затухание динамики звука.

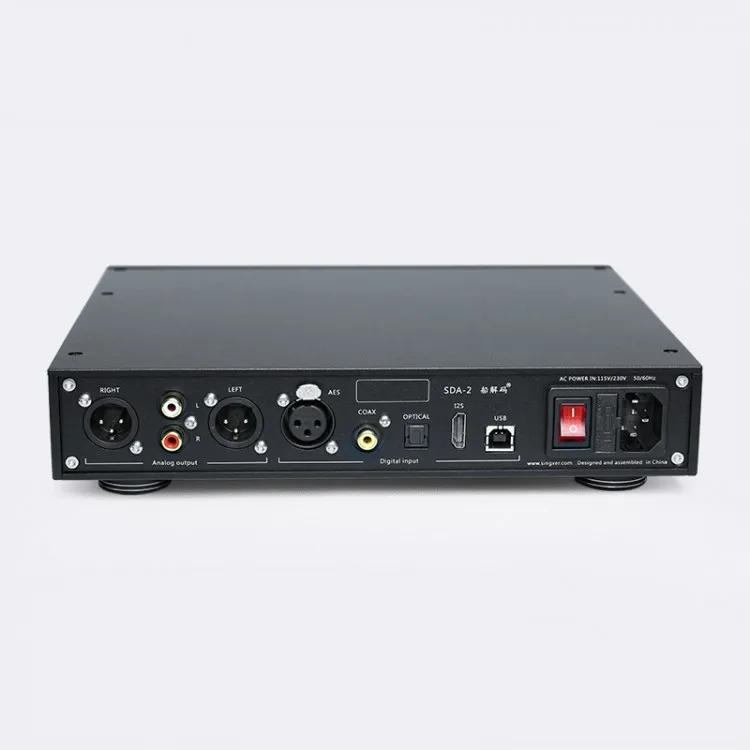

-Богатые интерфейсы ввода и вывода, включая Стандартный входной порт USB2.0, коаксиальный SPDIF и сбалансированный вход AES, аналоговый сбалансированный выход XLR и аналоговый выход RCA.
-PCM поддерживает до 384 кГц. Используя собственную технологию прямого решения, DSD поддерживает до DSD512. Все интерфейсы поддерживают декодирование DSD.
-DAC AK4497EQ используется в качестве чипа DAC. DSD использует собственный режим прямого решения. Цифровой поток DSD не проходит через внутренний цифровой фильтр и модулятор и работает в режиме NOS. PCM также может работать в режиме NOS, который соответствует концепции дизайна HQPlayer.

Четыре основные технологии:
1. Часть USB использует технологию изоляции первого поколения: технология SCIT (технология изоляции конденсатора Singxer). Технология SCIT-это технология полной изоляции (изоляция земли). Микросхема изоляции 150 Мбит/с используется для высокоскоростного сигнала, а изоляция оптопары используется для низкоскоростного сигнала, который может полностью изолировать помехи от ПК.

2. Технология синхронизации источника и технология формирования FPGA: изменение формы изолированного сигнала I2S, тем самым устраняя аддитивное дрожание, вызванное изоляционным чипом.

3. Саморазработанная Система часов использует кристаллический осциллятор femtosecond в качестве локальных справочных часов.

4. 4-канальный дискретный усилитель класса А: Полное сбалансированное усиление 8 патч-транзисторов на маршрут.

Характеристики:
-Номер модели: SDA-2A (стандартная версия)
-Дополнительный Тип: 230 В, 115 в
-Размер корпуса: 262x220x46 мм
-Вес нетто: 3 кг
-Цвет: черный

Частота образцов, поддерживаемая входными интерфейсами:
-PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
(USB и I2S поддерживают все частоты дискретизации, S/PDIF поддерживает до 192 кГц)
-DSD:
2,8 МГц (DSD64) - DoP, родной);
5,6 МГц (DSD128) - DoP, родной);
11,2 МГц (DSD256) - DoP, native
22,5792 МГц (DSD512) - native.
(USB и I2S поддерживают все форматы DSD, S/PDIF и AES/EBU поддерживает формат DSD64 DOP)
-Ширина Бит: до 32 бит над выходом I2S; До 24 бит над S/PDIF

Электрические стандарты для интерфейсов:
-Входное гнездо USB: гнездо стандартного USB-B типа. USB источника питания Диапазон 4,5 V-5,1 V;
-Интерфейс SPDIF: входы стандартного сигнала S/PDIF, входное сопротивление 75 Ом, входное сопротивление AES составляет 110 Ом;
-Порт питания: Вход AC 115V/ 230V, o-тип трансформатора 30W используется внутри для питания;
-I2S вход: уровень LVDS в виде интерфейса HDMI, совместим с интерфейсом SU-1.

Производительность аналогового выхода:
-Выходной уровень (0dBFS):
PCM: один выход RCA-2 В RMS; Сбалансированный выход XLR-4 В RMS
DSD: RCA одиночный выход 1,8 V (среднеквадратичное значение); XLR сбалансированный выход 3,6 V RMS
-Выходное сопротивление: 22 Ом (RCA с одним концом) / 44 Ом (XLR сбалансированный)
-Частотная характеристика: 20-20 кГц ± 0,2 дБ
-SNR: 125 дБ
-Характеристики искажений:
THD + N (1 кГц, 0dBFS) 0.00025% при fs = 44,1 кГц (PCM)
THD + N (1 кГц, 0dBFS) 0.00030% при DSD256
-Динамический отклик (1 кГц, -60 дбф): 125 дБ
-Разделение левого и правого каналов: >125 дБ
-Сбалансированный уровень шума на выходе: 2.2uv RMS

Сбалансированный усилитель наушников выходы Макс. Мощность 3480 МВт @ 30Ω, 0dBFS
Мощность нагрузки:
-30 Ом 3480 МВт
-75 Ом 1640 МВт
-150 Ом 920 МВт
-300Ω 440 МВт
-600Ω 220 мВт

Искажение сбалансированного усилителя для наушников, 0dBFS, fs = 44,1 кГц (PCM)
-75 load нагрузка, THD + N: -105дБ
-600 load нагрузка, THD + N: -110 дБ

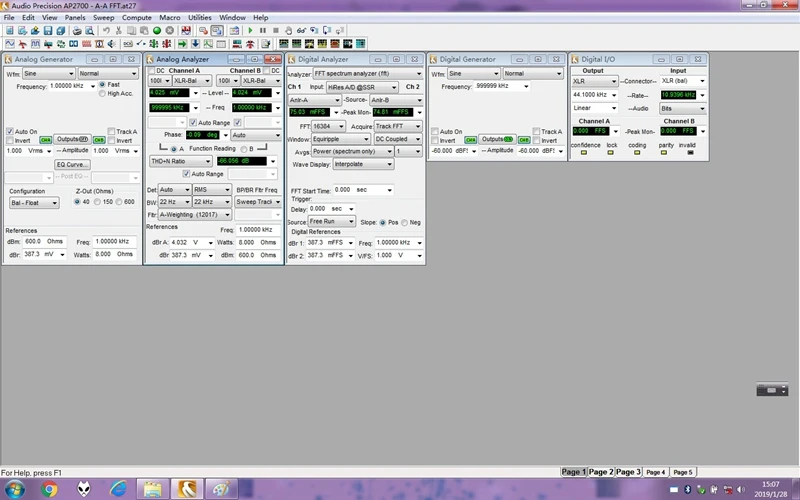

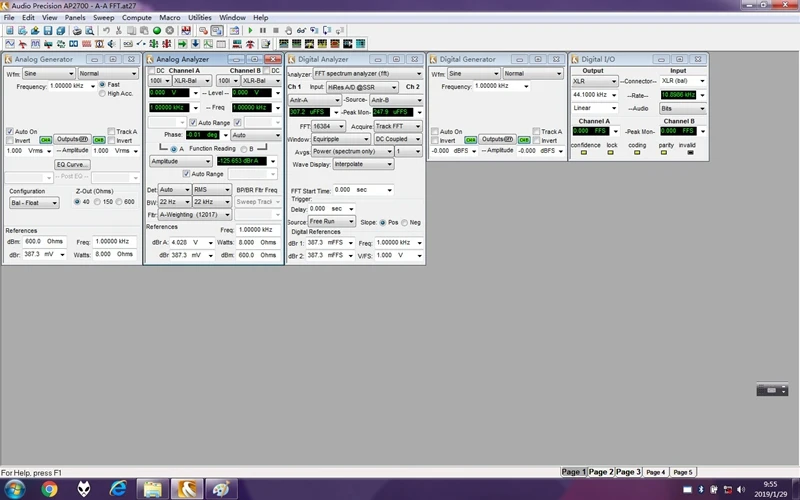

Ниже приведены Измеренные данные AP, все из них имеют сбалансированный режим выхода с фиксированным уровнем DAC, фильтр SHARP, fs = 44,1 кГц (PCM)

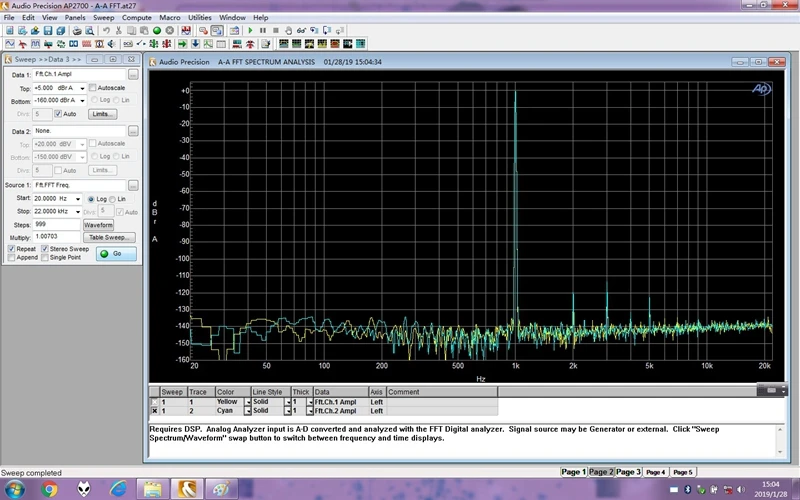

1. Очень чистый 1K FFT с только 2-5 гармониками, без высокой гармоники и других шпоров


2. Супер низкий уровень шума около 2.0uv

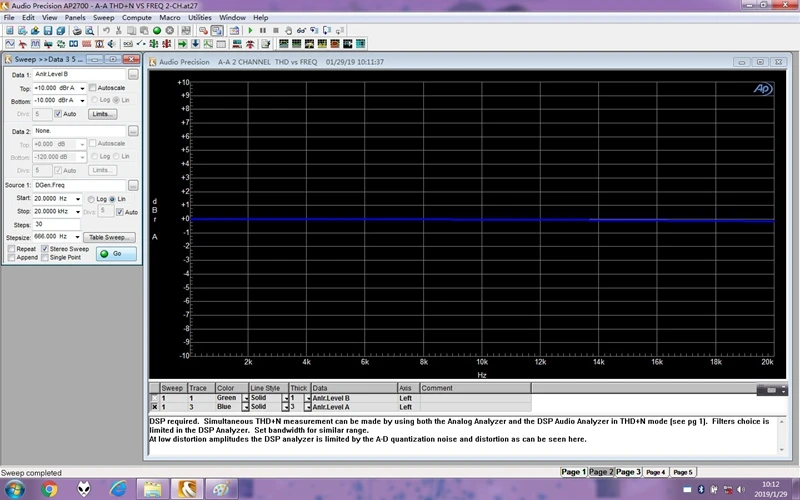

Частотная характеристика 3,20-20 кГц


4. Отличная производительность искажений: все Частотные диапазоны держатся ниже 0.00033% в тестах THD + N частотной развертки


5. Удивительный SNR: измеренный SNR при 125,6 дБ


6. Быстрый динамический отклик: его DNR стоит на 126дб


Совместимость системы:
-Для Windows 7, Windows 8, Windows 10; 32/64 бит. Требуется специальный драйвер.
-Для native MacOS 10,6 и выше, используя собственный драйвер вашей системы.
-Для native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86)
-Для ОС Android 4,2 и выше, которая должна поддерживать функцию OTG. Вообще говоря, подходит для системы Android 5,0. Для системы Android ниже 5,0 необходим специальный плеер.

I2S порт с помощью разъема HDMI для входа:
-Низковольтного дифференциального сигнала с уровнем 3,3 V;

-Интерфейс I2S совместим с несколькими определениями выходного сигнала I2S, И FPGA имеет встроенный алгоритм автоматической идентификации сигнала PCM/DSD;

-DSD на сигнале также может быть определена самостоятельно. DSD на сигнале может быть вход в PIN13, 14, 15 и 16 контактов Гнезда;

-Фаза PIN1-3 и PIN7-9 регулируется, и пользователь может настроить фазы этих двух пар выходов через один переключатель;

-SDA-2 можно настроить с помощью переключателя SW для соответствия различным стандартам I2S.

Посылка включает в себя:
-1 усилитель для наушников DAC
-1 х USB кабель
-1 х Кабель питания

Примечание:
-Номер модели: SDA-2A (стандартная версия)
-Дополнительный Тип: 230 В, 115 В. Пожалуйста, сообщите нам тип, который вы хотите при покупке. Спасибо!
