Датчик уровня жидкости XKC Y25 NP NN On contact переключатель детектора воды 5 12 В 24

Датчик уровня жидкости XKC Y25 NP NN On contact переключатель детектора воды 5 12 В 24

Сигнал высокого и низкого уровня (В):Индуктивный Выход высокого уровня, без индукционного выхода низкого уровня.

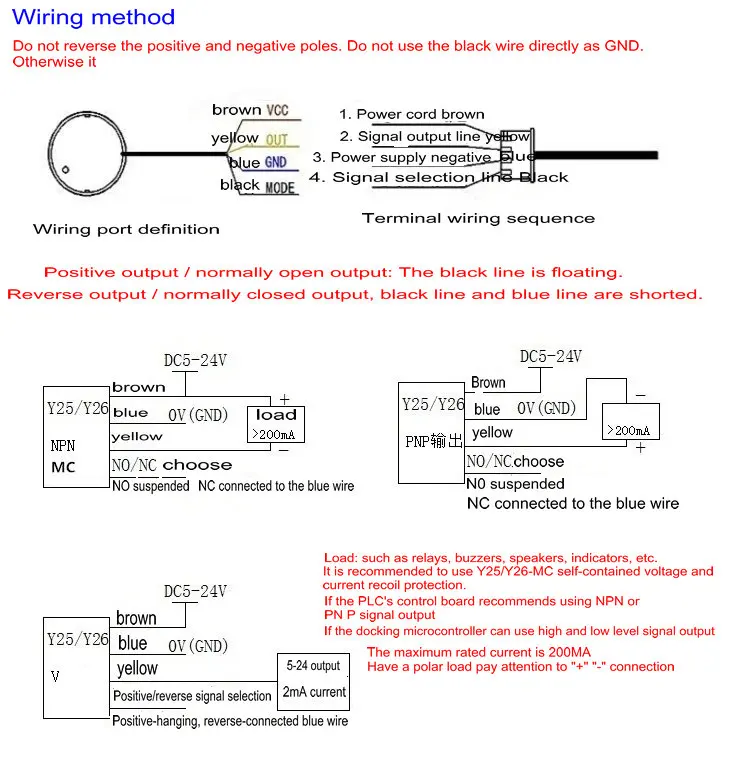

Макмодель (supply6-24V питания):Основной док-линейная нагрузка(Например, реле, звуковой сигнал, сигнализация от взлома, электромагнитный клапан, маленькие насосы и т. д.),McmodelМожет быть непосредственно управляется меньше than3WLinear нагрузки, больше than3WUsers должны добавить промежуточное реле и управлять им.. Подробности схемы проводов примеры, пожалуйста, проверьте детали введения продукта.

Npnmodel andpnptype различия:Оба являются сигналами переключения.NpnmodelИндуктивный выход низкого уровня RMS (немаргинальный RMS), отсутствие индукционного отключения,Обычно открытые или закрытые выходные пользователи могут выбирать самостоятельно,(Часто открытый выход, черная линия не подключена, нормально закрытый выход, черные и синие провода коротки подключены к отрицательному полюсу источника питания (-);PnpmodelИндуктивный Выход высокого уровня RMS (предопределенные RMS), без индукционного отключения,Обычно открытые или закрытые выходные пользователи могут выбирать самостоятельно,(Часто открытый выход, черная линия не подключена, нормально закрытый выход, черные и синие провода коротки подключены к отрицательному полюсу источника питания (-)

Продукты подходят только для использования в неметаллических контейнерах, пожалуйста, обратите внимание на режим вывода, который вы хотите перед покупкой.! Спасибо!(Если металлические контейнеры должны быть использованы, страница деталей имеет металлическую модификацию. Способ установки, пожалуйста, внимательно проверьте.)

Способ установки:
1. Если стена контейнера, в котором установлен измерительный зонд, является многослойным материалом, слои должны быть в близком контакте с пузырьками воздуха или газовым межслоем. Внутренние и внешние поверхности стенки контейнера должны быть плоскими.
2. Толщина стенки: 0-20 мм
3. Тип резервуара: сферические резервуары, горизонтальные резервуары, вертикальные резервуары и т. Д.

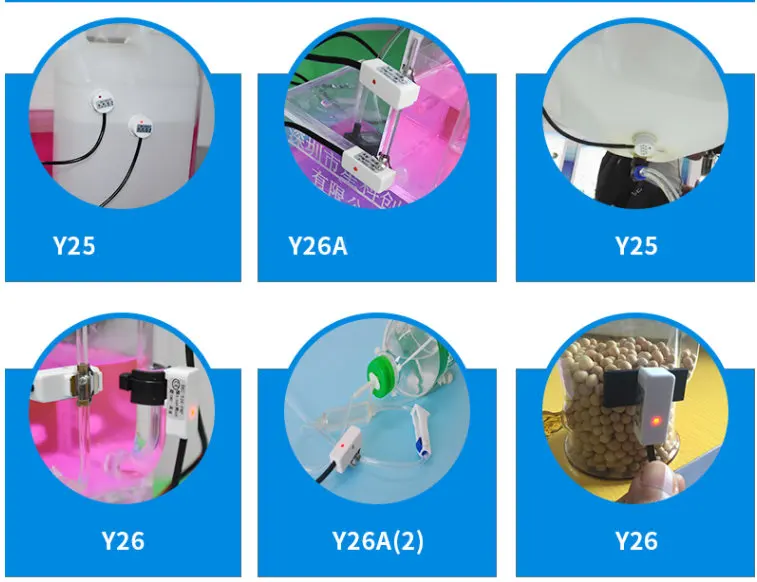

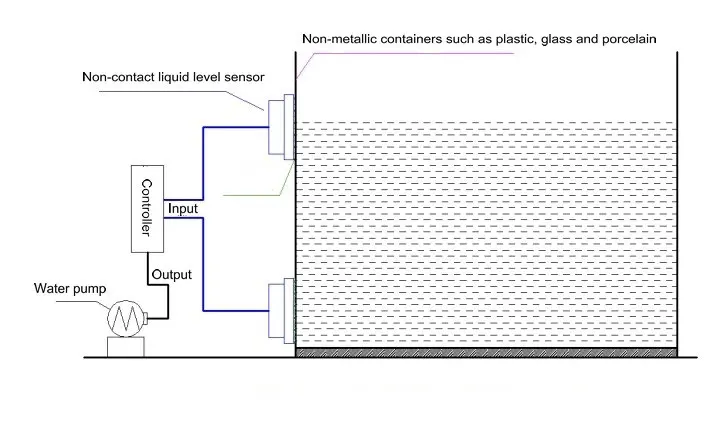

4. Установка таких материалов контейнеров, как показано на рисунке
Зонд можно приклеивать или прикрепить к наружной стене контейнера с помощью кронштейна.
Установите зонд как можно больше, чтобы избежать деталей, таких как металл, чтобы не повлиять на обнаружение.
Место, где установлен зонд, должно избегать пути входа и потока входящей жидкости.
Не должно быть грязи или другого мусора внутри контейнера, где находится низкий зонд, чтобы не повлиять на обнаружение;

Вторая категория: металлические контейнеры из проводящего материала
Контейнер изготовлен из металла или других проводящих материалов; Таких как железо из нержавеющей стали, медь, алюминиевый сплав или материал, покрытый металлическим слоем. Поскольку емкостный датчик чувствителен ко всем проводящим предметам, такие контейнеры не могут быть непосредственно прикреплены к наружной стене контейнера; Поэтому для контейнеров таких материалов, необходимо открыть отверстие в боковой части контейнера.
Метод установки выглядит следующим образом.

Способ установки
1. Подготовьте две резиновые пробки и необходимые инструменты для открытия резьбовых отверстий;
2. Два резьбовых отверстия открываются в высоком положении и низком положении соответственно, а диафрагма соответствует размеру резиновой вилки;
3. Поместите хорошую резиновую вилку на резьбовое отверстие и затяните его, чтобы проверить, протекает ли он вода. При необходимости добавьте клей для уплотнения;
4. Наклейте датчик на резиновую вилку клеем и закрепите его с кронштейном. После затвердевания клея снимите кронштейн.
