Модуль инфракрасного датчика пламени постоянного тока 5 В комплект для складской

Модуль инфракрасного датчика пламени постоянного тока 5 В комплект для складской

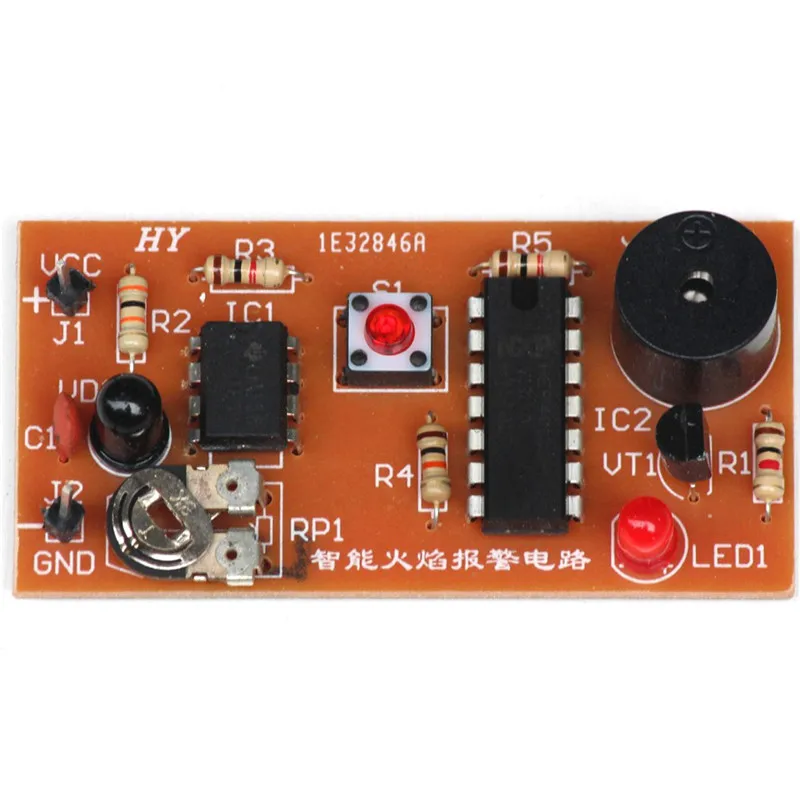

1. Описание:

Эта схема принимает резисторы, конденсаторы, светодиоды, потенциометры, триоды, датчик пламени, зуммер, двойной операционный усилитель LM358, двойной D триггер 4013 интегрированный чип и т. д. рабочее напряжение постоянного тока 5 В

2. Параметры:

1>. Рабочее напряжение: 5 В постоянного тока

2>. Рабочая температура:-20 ~ 85 градусов Цельсия

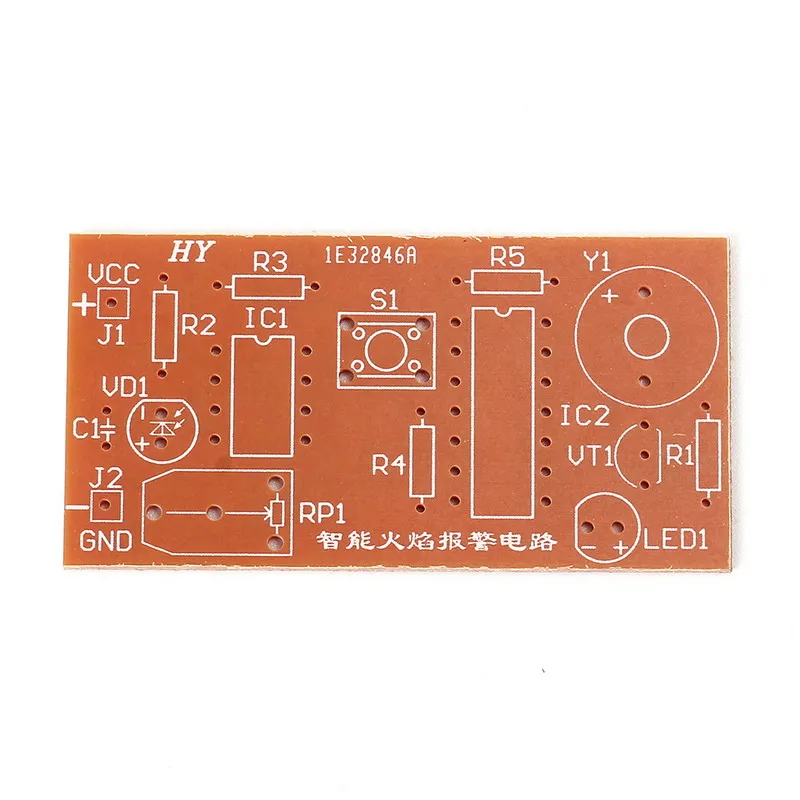

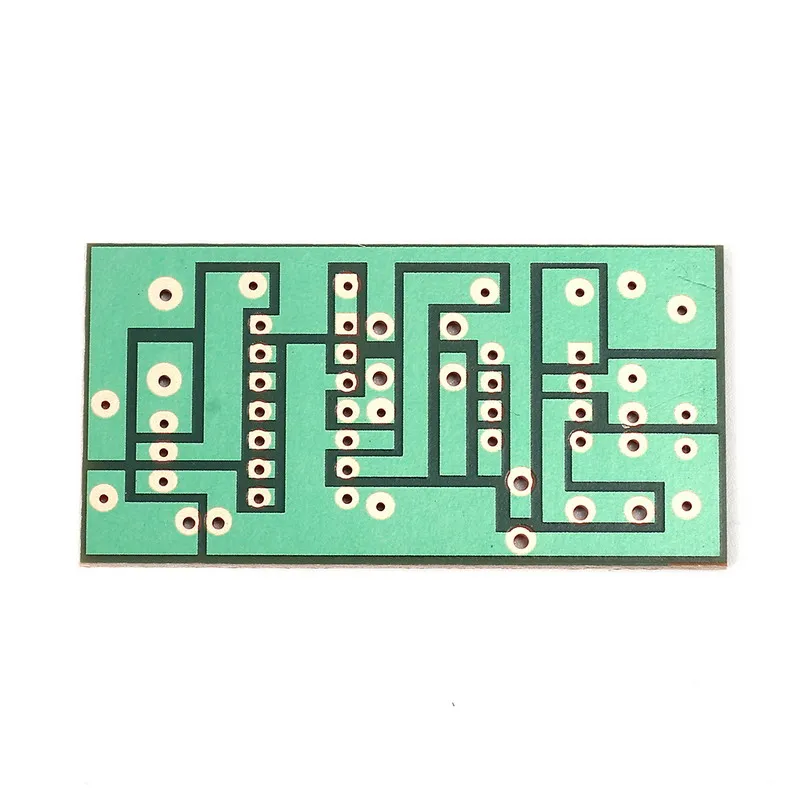

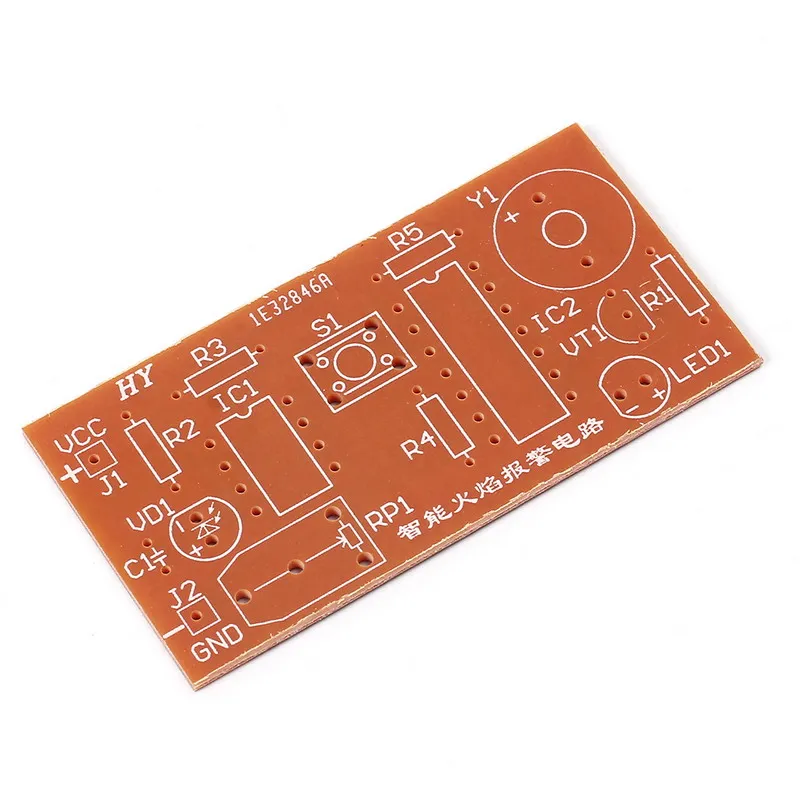

3. Характеристики печатной платы:

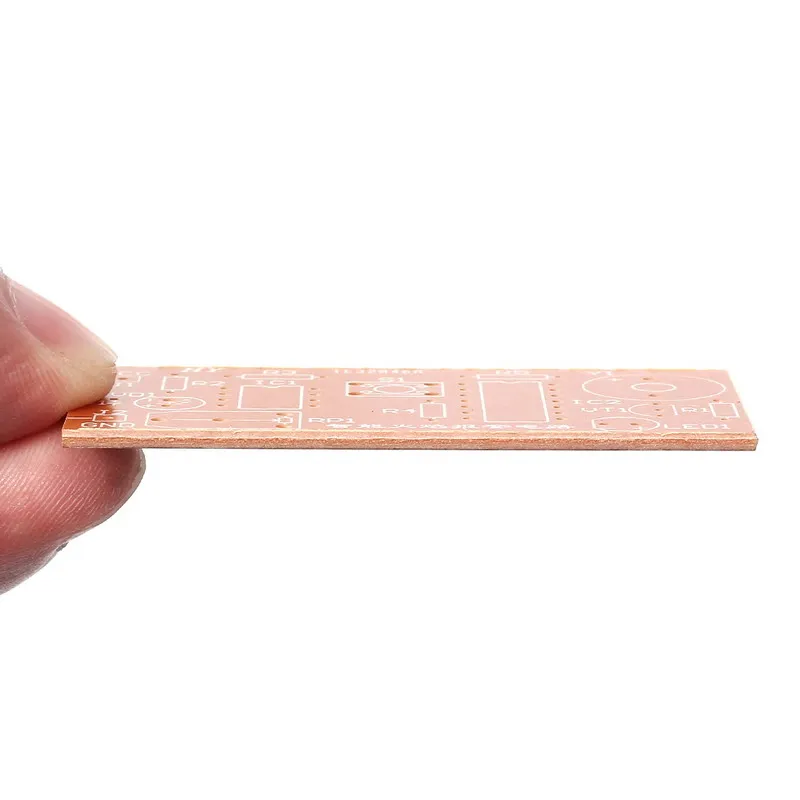

Принять 1,5 мм электрическая доска, pad, при этом она относительно толстая провода

4. Принцип работы:

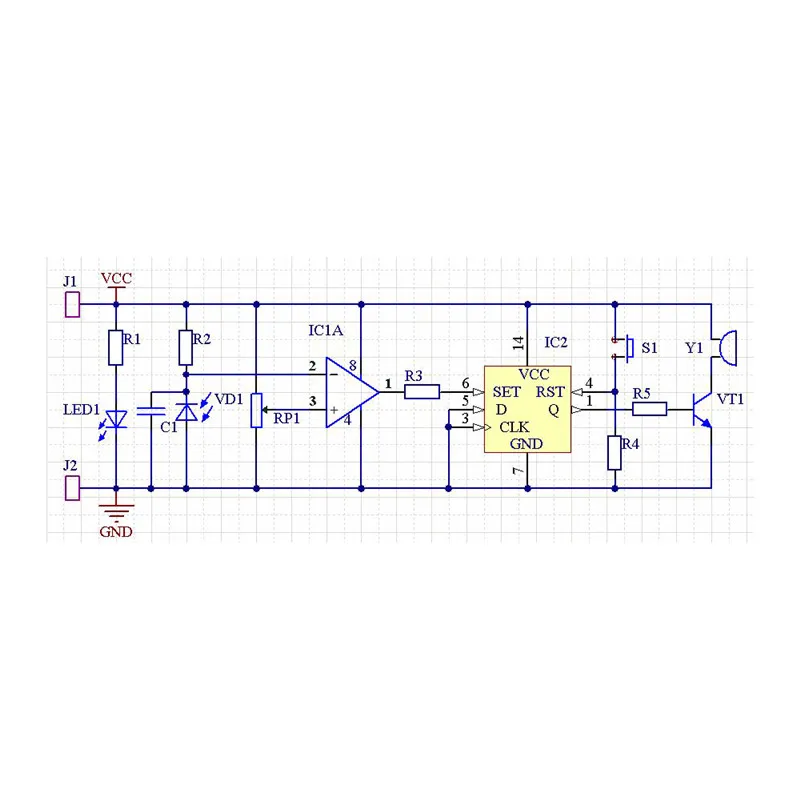

Схема принципа всей цепи включает в себя схему датчика пламени, схему ручного управления, цепь процесса сигнала, цепь сигнализации

R1 и LED1 состоит из цепи индикации мощности. Когда он соединяет 5 в постоянного тока, LED1 будет включен, и звуковой сигнал HA1 будет оповещать, цепь будет работать; Если нажмите переключатель S1, сигнал тревоги может быть очищен

R2, R3, RP1, C1, VD1, LM358 состоит из цепи датчика пламени. Регулировки RP1 до середины, это приведет к 2,5 V Опорное напряжение, чтобы отправить LM358 3-контактный (общий фазы входной порт), датчик пламени

Когда он обычно работает, нет пламени, и датчик пламени будет отключен. Напряжение на 2 штифтах LM358 (входной порт обратной фазы) высоковольтное; Если оно выше, чем 3 pin (входной порт фазы) напряжение, выходной сигнал управления пламенем Si низкий уровень для отправки сигнала для обработки цепи

S1 и R4 формируют ручное управление, он генерирует ручной контроль сигнала Ci для отправки сигнала процесса цепи clear port. При нажатии на tact switch S1 он генерирует ручной контрольный сигнал Ci высокого уровня; Когда ослабляет tact switch, он генерирует контрольный сигнал Ci низкого уровня

Двойной D триггер 4013, R5 формирует схему сигнала; 4013 строит RS триггер, высокий уровень действителен; Он в основном отвечает за сигнал датчика пламени и ручное управление цепи генерируя чистый сигнал Ci, И соответствующий выходной контрольный сигнал Ki к сигнальной цепи. Когда 4013 порт сигнала 6 pin напряжение высокого уровня, он будет генерировать выходной контроль сигнала высокого уровня к сигнальной цепи

В тех случаях, когда 4013 ясным сигналом порт 4 pin напряжение высокого уровня, это приведет к выходного сигнала низкого уровня до охранной сигнализации

Triode VT1 (9013) и buzzer HA1 (5V активный электромагнитный) формируют сигнальную цепь. Когда напряжение коллектора triode VT1 высокое, triode VT1 подключен, и звуковой сигнал будет звучать и оповещаться; Когда напряжение коллектора triode VT1 низкое, VT1 отключен, зуммер не будет работать, и будильник исчезнет

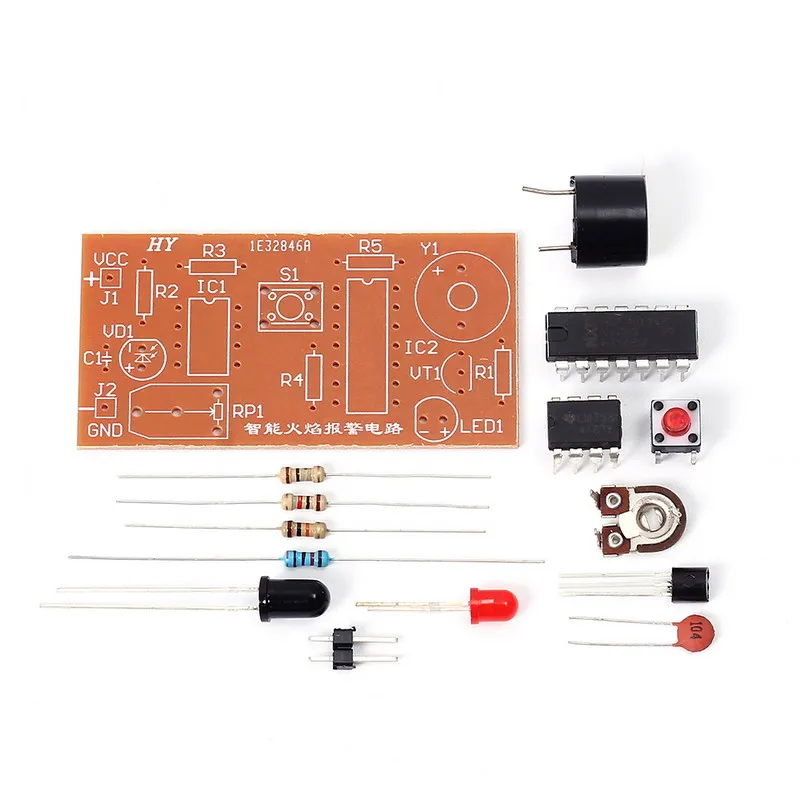

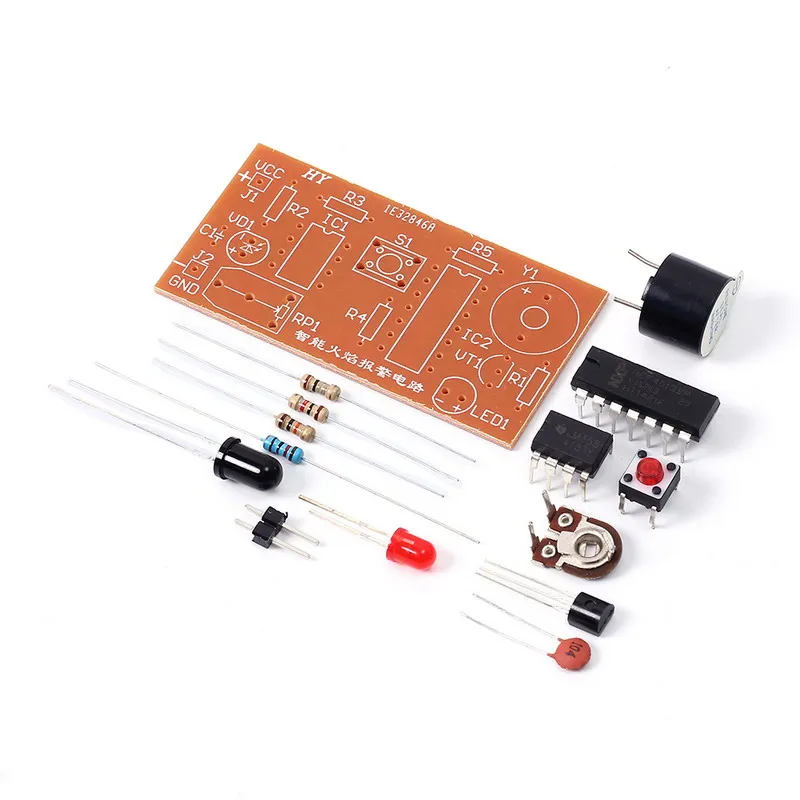

5. Список компонентов:

Нет.

Название

Маркер PCB

Параметр

Кол-во

1.

Металлический пленочный резистор

R1,R4

10k

2.

2.

Металлический пленочный резистор

R2

10K-30K

1.

3.

Металлический пленочный резистор

R3,R5

1K

2.

4.

Керамический конденсатор

C1

0,1 мкФ

1.

5

Светодиодный

LED1

3 мм красный

1.

6

Датчик пламени

VD1

5 мм

1.

7

S9013

VT1

До-92

1.

8

HEF4013BP

IC2

DIP-14

1.

9

LM358

IC1

DIP-8

1.

10

Кнопка

S1

6*6 мм

1.

11

Потенциометр

RP1

2.

12

Зуммер

Y1

1.

13

Штырь для штыря

J1,J2

2P

1.

14

Печатная плата

55*58 мм

1.
