Bluetooth аудио приемник модуль беспроводной 4 1 схема приемника плата стерео для

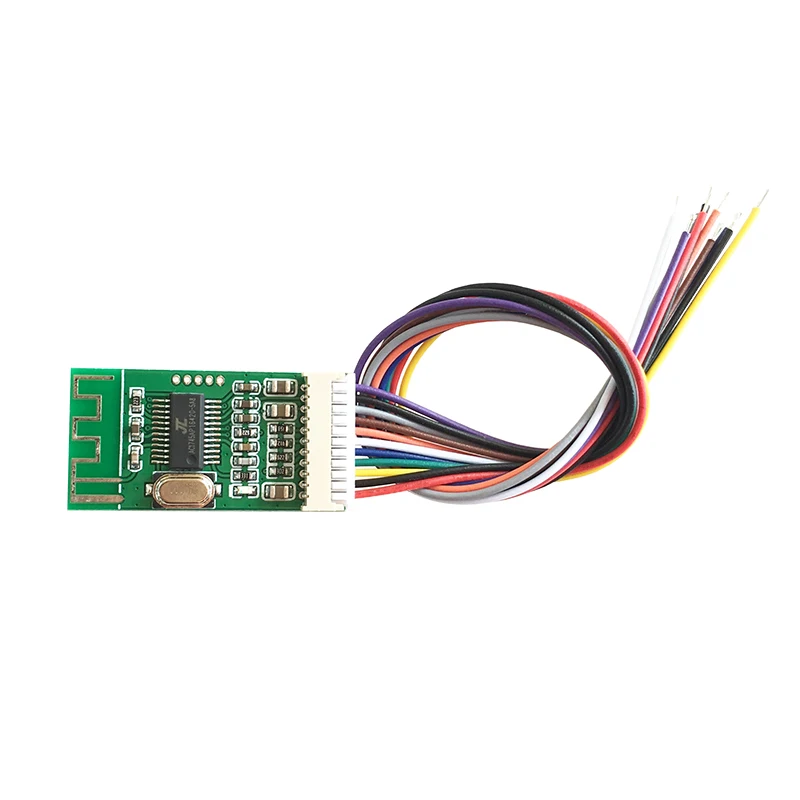

KCX_BT002 Bluetooth аудио приемник модуль беспроводной Bluetooth 4,1 схема приемника стерео аудио выход

    Описание: Особенности:

CX_BT002-это универсальный bluetooth-аудио модуль, который интегрирует bluetooth-аудио и bluetooth-звонки. Поддержка сопоставления различных игроков смартфонов на рынке для воспроизведения музыки и поддержки голосового отчета о звонках, ответа на звонки/зависания звонков/повторного набора вызовов и других функций. Просто подключите этот декодер к вашему продукту и обновите ваши обычные Проводные аудиопродукты к беспроводным Bluetooth аудио продуктам.


Применение
● Домашний динамик для bluetooth-динамика
● Ремонт и обновление динамиков
● Модификация автомобильного плеера
● Модификация динамика компьютера

Особенности
1: Отличная прочность и сосуществования
2: гарантия стабильности передачи Bluetooth с помощью нескольких технологий
3: интуитивно понятная Светодиодная индикация
4: Голосовая подсказка, отчет о входящем голосе
5: внешняя кнопка не требует напряжения разделитель резистор, прост в использовании
6: расстояние беспроводной передачи ≥ 10 метров

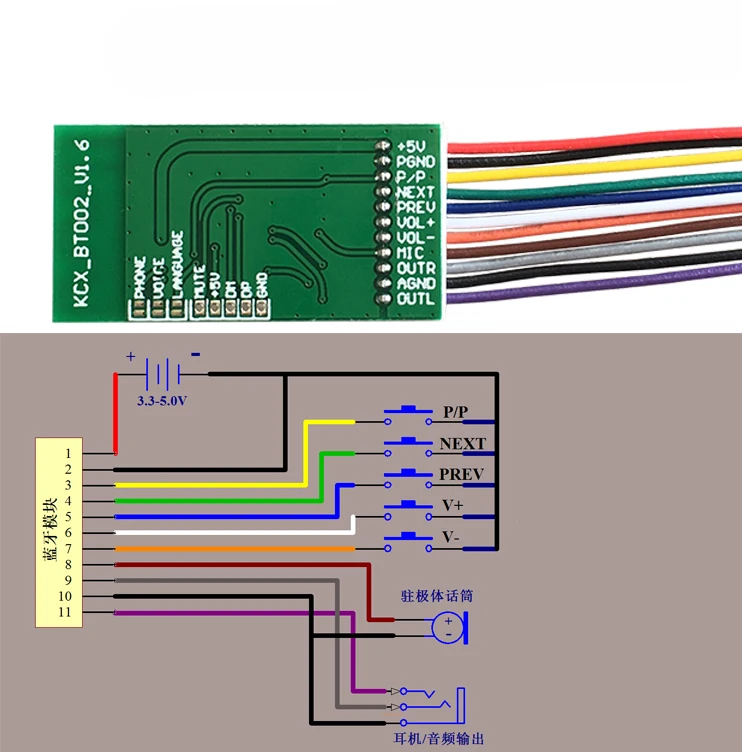

Схема расположения жгутов и проводов

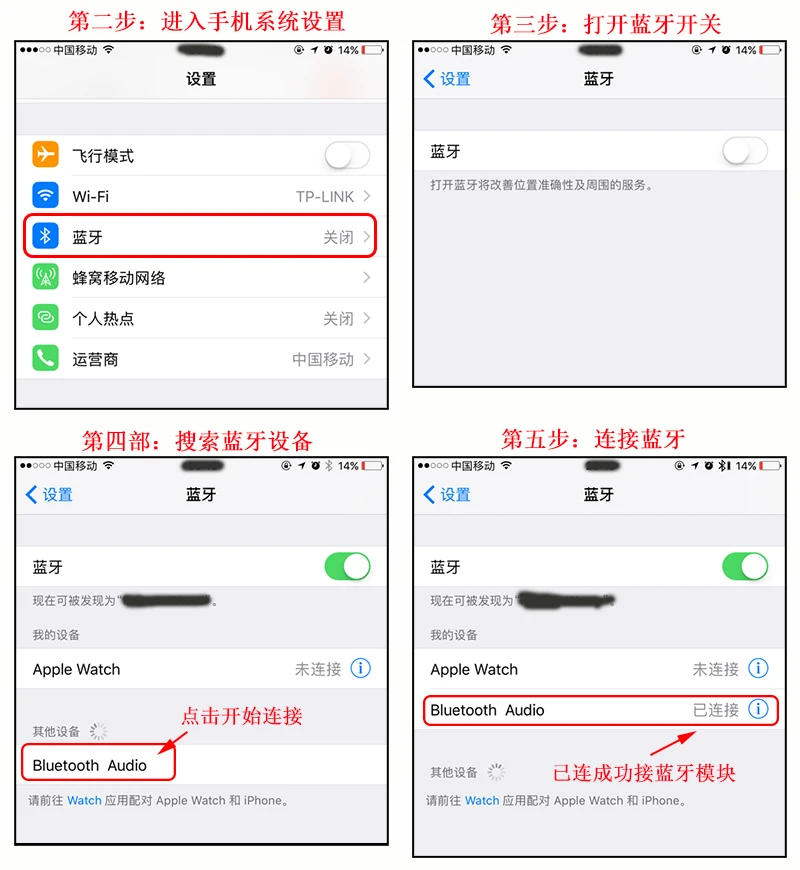

Подключение по Bluetooth, сопряжение и инструкции
После включения вы можете услышать голосовую подсказку «режим Bluetooth», указав, что модуль ввел режим Bluetooth, включите bluetooth-переключатель мобильного телефона, найдите соседнее bluetooth-устройство, а затем нажмите на bluetooth-устройство на стороне мобильного устройства после нажатия на bluetooth-устройство на мобильном устройстве. Bluetooth можно подключить к телефону. После подключения Плата декодера воспроизводит голосовую подсказку «подключен успешно». В это время плеер мобильного телефона открывается для воспроизведения музыки, а Музыку мобильного телефона можно передавать по беспроводной сети через Bluetooth модуль.

Ответа на вызов и вызова
При входящем звонке на мобильном телефоне, подключенном к модулю Bluetooth, модуль отправит голос для трансляции номера вызывающего абонента другой стороны. Вы можете коротко нажать кнопку P/P модуля Bluetooth, чтобы ответить на вызов. После подключения вызова звуковой сигнал вызова поступает от электретного микрофона, подключенного к модулю Bluetooth. (Для использования модуля Bluetooth, модуль Bluetooth должен быть подключен к электретному микрофону, в противном случае другая сторона не может слышать звук). Кроме того, вы также можете переключиться на мобильный телефон или модуль Bluetooth во время вызова.

Кнопка Описание функции
Кнопка VOL: короткое нажатие: громкость-, длительное нажатие: непрерывная громкость-
Кнопка VOL +: короткое нажатие: Громкость +, длительное нажатие: непрерывная Громкость +
Кнопка PREV: короткое нажатие: Предыдущая песня
Следующая кнопка: короткое нажатие: Следующая песня
Кнопка P/P: короткое нажатие play pause/двойное нажатие обратного вызова
При звонке: короткое нажатие ответа/Длительное нажатие отклонение
Во время вызова: короткое нажатие, чтобы повесить текущий вызов
В режиме Bluetooth: дважды нажмите, чтобы перезвонить последнему звонку

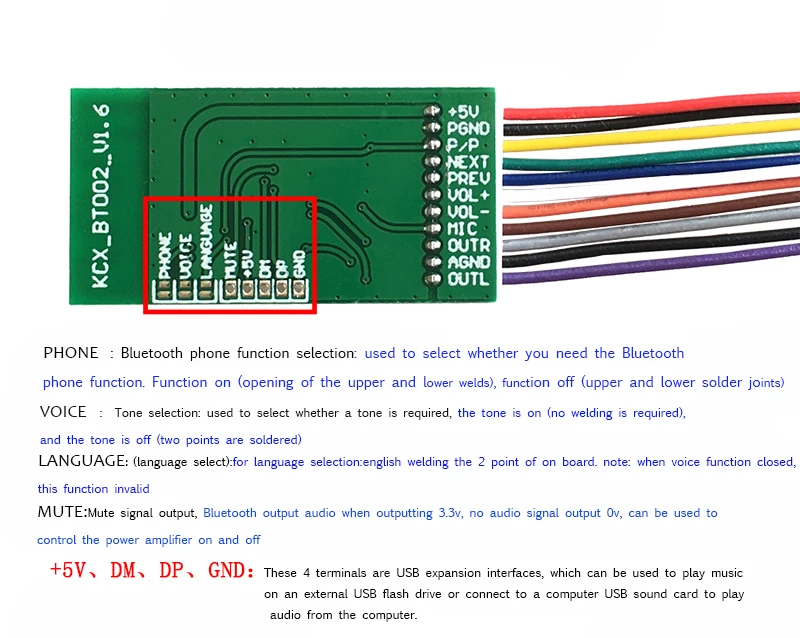

Выбор и Подключение периферийных устройств
(1): интерфейс питания (1, 2 фута)
Входной порт питания модуля + 5 В, GND подключается к положительным и отрицательным полюсам источника питания.
(2): внешний кнопочный интерфейс (3-7 футов)
Внешняя сенсорная кнопка, эффективная для Земли.
(3): внешний микрофон (8 футов)
Положительный полюс внешнего электретного микрофона (отрицательный полюс электретного микрофона подключен к GND)
(2): интерфейс аудиосигнала (9, 10)
OUTR/OUTL: используется для вывода стерео аудио сигналов для подключения внешнего усилителя или подключения наушников.

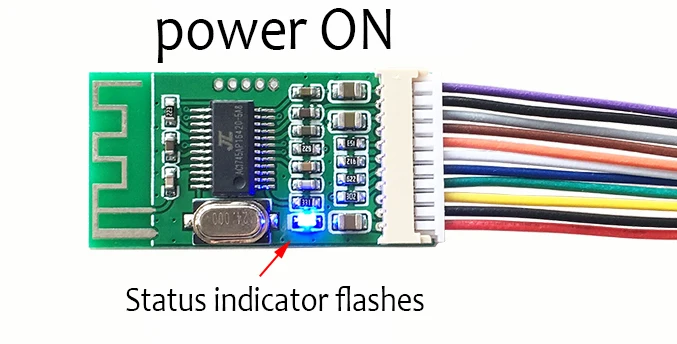

Индикатор состояния Описание
Плата декодера имеет собственный индикатор состояния (синий светодиод), который используется для отображения различного рабочего состояния модуля.
При сопряжении: Быстро мигает светодиод (загорается на 250 мс)
Во время воспроизведения MP3: медленно мигает светодиод (выключение 500 мс 500 мс)
Состояние паузы: светодиод всегда включен
Во время воспроизведения Bluetooth: светодиоды дважды мигают каждые 2 С






Содержимое упаковки
100% абсолютно новый
1 XKCX_BT002 Bluetooth модуль аудио приемника беспроводной Bluetooth 4,1 плата приемника стерео аудио выход
