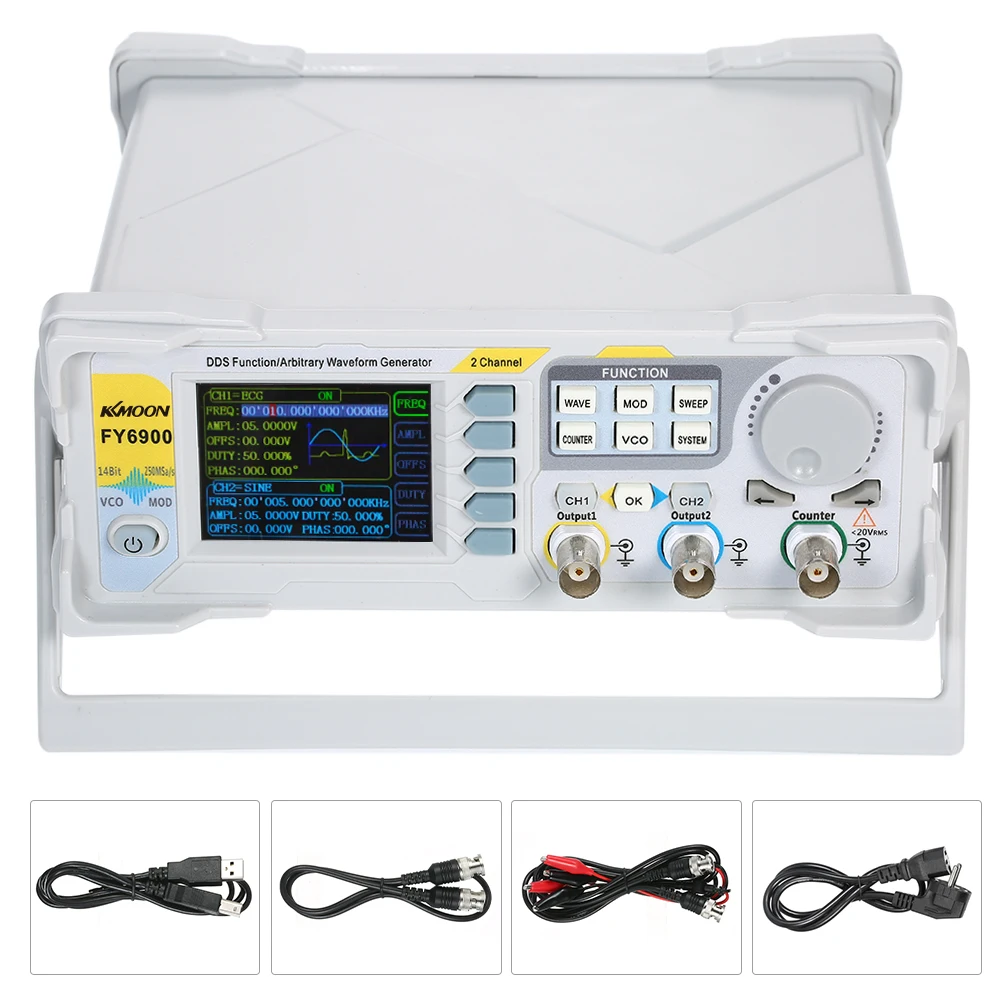

Цифровой генератор сигналов KKmoon 60 МГц цифровой двухканальный DDS/произвольный

Цифровой генератор сигналов KKmoon 60 МГц цифровой двухканальный DDS/произвольный

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.
2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Технология MagicPulse, низкое дрожание (RMS)<200ps.
Прибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации, 14 бит в вертикальном направлении.
Может выводить до 99 групп функций/произвольной формы, содержит 35 групп предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину хранения сигналов 8192 точек * 14 бит; (чем дольше глубина хранения сигналов, тем больше деталей сохраняется Форма волны, И детали сигнала могут быть восстановлены с высокой точностью.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.
Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, цикл управления напряжением и модуляция PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
Точно Отрегулируйте фазы двух каналов. Точность может быть 0,01 °.
Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон 0 ~ 24Vpp.
Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, Регулируемое разрешение 0.01%.
-12 В ~ + 12 В постоянного тока функция смещения. Разрешение 0,001 V.
Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.
Функция связи: все функции могут управляться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы ПК, которая включена в пользовательский CD-диск.
Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

Параметры:
  Частота Модель FY6900-60 м Синуса 0 ~60 МГц Квадратной формы 0 ~ 25 МГц Пандус, Треугольники 0 ~ 10 МГц Пульс 0 ~ 10 МГц TTL/CMOS 0 ~ 10 МГц Произвольной формы 0 ~ 10 МГц МинимумPUlseWIDþ 20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns) Минимальное разрешение на всех частотных диапазонах 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц). Точность ± 20ppm Стабильность ± 1ppm/ 3 часа Характеристик формы волны Осциллограмм Синус, квадрат, Прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус,Sawtooth Wave, CMOS, четыре канала TTL, DC, Half wave, Full wave, Positive Step, Inverse Step, Positive Exponent, Inverse Exponent, Lorenz Pulse, Multitone, Noise, ECG, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, И другие 64 набора сигналов, определяемых клиентом. Энергонезависимой для хранения Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64 Сигналов Длина 8192 Точек * 14bЭтоS Частота дискретизации 250MSa/s Вертикальный Разрешение 14 бит Синуса Гармоническое подавление ≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0dBm) Прямоугольник Время нарастания/спада ≤ 7 НС (VPP<5 В) Выброс ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) ЗубаWПР Линейность > 99% (0,01 Гц ~ 10 кГц) Выход характеристики Амплитуда(VPP) Frequency≤5МГц: 1mVpp ~ 24Vpp;
5MHz <frequency≤10 МГц: 1mVpp ~20Vpp;
10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10Vpp;
Частота> 20 МГц: 1mVpp ~ 5Vpp; Разрешение 1mV Амплитуда стабильности ± 0.5%/ 5 часов Амплитудно-это действительно плоский экран ± 2.5%(<10 МГц);± 5%(>10 МГц) Сигналов Выход Импеданс 50Ω ± 10%(Типичное) Защита Все каналы могут работать более 60 секунд, когда нагрузка коротка.  DC офсетная печать Офсетная печать диапазон Частота вращения ≤ 20 МГц: ± 12 В;Частота> 20 МГц: ± 2,5 V; Офсетная печать Разрешение 1mV Фазы Особенности Фазы диапазон 0 ~ 359,99° Фазы разрешение 0.01 ° TTLВыход TTL уровень амплитуды > 3Vpp Разветвителя > 8 TTL нагрузки Время нарастания/спада ≤ 10ns КМОП-матрицаВыход Низкое электро уровня <0,3 V Высокая электрический уровень 1 В ~ 12 В Время нарастания/спада ≤ 18ns Измерение наружных размеров Функция Частота,Период, положительная/отрицательная ширина импульса, рабочий цикл Вход Напряжение диапазон 1Vpp ~ 20Vpp Частотомер Разрешение 0,01 Гц (Время ворот = 100 с) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1S, 10S, 100S) регулируется Счетчик Диапазон 0-4294967295 Соединительная муфта Постоянный ток, переменный ток, Режим работы Руководство по эксплуатации Период Диапазон измерений 5ns ~ 20s DC муфта измерения Импульсный Ширина Диапазон измерений 0ns ~ 20s Разрешение 5ns Рабочий цикл Дистанция поездки (DПродуктов) 0% ~ 100% Развертки Перевозчик сигнала Синус, квадрат, пандус, произвольный (За исключением постоянного тока) Развертки Тип Линейный или логарифм Развертки направление Оставляйте отрицательный отзыв, не просите нас о помощиWn и roundtrip развертки направления Развертки объекты Частота, амплитуда, смещение, рабочий цикл Время развертки 0,01 S ~ 999,99 S/шаг Диапазон настройки Пусковое положение и положение отделки могут быть установлены произвольно. Диапазон развертки Определяется параметрами. ГУН(Выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5В ГУН сигнала Частотный диапазон 0-2000 Гц Управления Гун объекта Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением. ГУН специальная функция Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом. Модуляции Модуляции Тип AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов(За исключением постоянного тока) АМ Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов Глубина 0%-120% Частота модуляции Внутренний:1μHz ~1МГц; Внешний: 1μгц ~ 2 кГц; FM Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов Частота модуляции Внутренний:1μHz ~1МГц; Внешний: 1μгц ~ 2 кГц; PM Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов Отклонение фазы От 0 до 360 ° Частота модуляции Внутренний:1μHz ~1МГц; Внешний: 1μгц ~ 2 кГц; Спросить Источник света Внутренний (CH2), внешний (ASK IN Port), руководство Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц FSK Источник света Внутренний (CH2), внешний (FSK IN Port), ручной Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц PSK Источник света Внутренний (CH2), внешний (PSK в порту), руководство Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц Burst Функция Перевозчик сигнала Синус, квадрат, пандус, произвольный (За исключением постоянного тока) Burst рассчитывать 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие характеристики Дисплей Тип 2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах ЦветДисплей. Сохранить и нагрузки Количество 20 Позиция 01-20 (01СтартЗначение по умолчанию) Интерфейс Тип USB к последовательный интерфейс Протокол Режим командной строки, обеспечивающий протоколы связи. Общении Скорость 9600bps (промышленный стандарт) Мощность Напряжение диапазон AC100V ~ 240V Technic SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив. Управление Кнопки и ручка непрерывно. Защита окружающей среды Темп.:0-40 по европейскому стандарту℃,Влажность:﹤80% Размеры Прибл. 210 мм * 195Мм *75Мм/8,27*7,68*2,96 (Д * Ш * В) Вес Прибл.611G/21,56Oz Посылка Размеры Прибл. 27CМ *21cМ *9,5См/10,63*8,27*3,75 (Д * Ш * В) Посылка Вес Прибл.1065G/37,51Oz(Основной двигатель, аксессуары и упаковочные материалы)
Посылка список:
1 * DDS генератор сигналов
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
