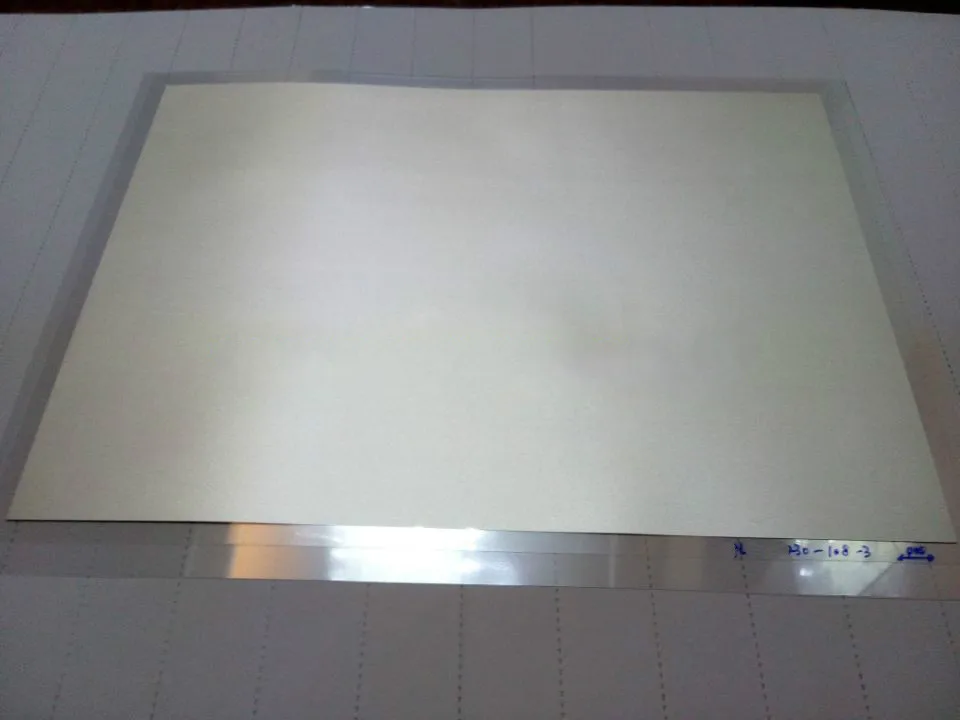

Посеребренные пьезоэлектрические тонкие пленки PVDF толщиной 28 мкм и размером 203*280

Посеребренные пьезоэлектрические тонкие пленки PVDF толщиной 28 мкм и размером 203*280

(1.)ПВДФПьезоэлектрическая тонкая пленкаПрофиль продукта:

  Поливинилиденовый фторид (ПВДФ) Пьезоэлектрическая пленка-это новый полимерный пьезоэлектрический материал. Он имеет уникальный Диэлектрический эффект. пьезоэлектрический эффект, термоэлектрический эффект. по сравнению с традиционными пьезоэлектрическими материалами, он имеет более широкую частотную реакцию. 、 большой динамический диапазон, высокая чувствительность электромеханического преобразования, высокая механическая прочность, акустическое сопротивление легко сочетается, он также имеет легкий вес. мягкий, но не Четкий, ударопрочный, не легко загрязнен водой и химическими веществами. Преимущества легкого изготовления листов или трубок произвольной формы и площади. in mechanics, acoustics, optics, Electronics, measure, Infra-red, Safety alarm, medical care, Military, traffic, Information Engineering, office automation, Marine development, геологоразведка и другие технические области широко используются. основной ПродуктыТолщина пленки52 мкм, Форма продукта, размер площади, она может быть определена в соответствии с потребностями пользователя., Это изготовление улучшенного динамического датчика давления и ультразвука. Новые материалы передачи энергии для интеллектуального обнаружения.

(Два)ПВДФПьезоэлектрическая тонкая пленкаПроизводительность и характеристики:

ПВДФПьезоэлектрическая пленка имеет высокую химическую стабильность, низкое поглощение влаги, высокая термическая стабильность, высокая устойчивость к ультрафиолетовому излучению, высокая ударопрочность, сопротивление усталости, его химическая стабильность выше, чем у керамики.10Раз, оставайтесь80℃Следующая используется для длительного времени.ПВДФМягкая текстура пьезоэлектрической пленки, легкий вес, аналогичный акустическому сопротивлению воды, хорошо сочетается, высокая чувствительность к применению;ПВДФФлекторная Вибрация пьезоэлектрической пленки в направлении толщины имеет высокую гармоническую частоту. более широкий плоский ответ может быть получен. ширина частотного отклика намного лучше, чем у обычного пьезоэлектрического керамического преобразователя; высокая емкость,ПВДФПреимущества пьезоэлектрической пленки:
(1)Хорошая работоспособность. Обработка с существующим оборудованием;
(2)Создание чувствительных компонентов с большой площадью;
(3)Широкополосный ответ(0~500 МГц);
(4)Акустическое сопротивление близко к ткани и воде человека, поэтому его можно использовать в структуре чувствительного устройства для медицинской диагностики.
(5)Высокая ударная прочность(Может использоваться в датчиках ударной волны);
(6)Устойчивость к коррозии(Это свойство необходимо при использовании в активных средах.);
(7)Низкая относительная диэлектрическая постоянная; соответственно более высокие пьезоэлектрические постоянные значенияD33 (Примерно на порядок выше, чем у других пьезоэлектрических материалов)И чувствительность теплового сигнала(П/ε)Значение;
(8)Имеет более низкую теплопроводность, чем пьезоэлектрическая керамика. И они могут делать более тонкие пленки.
(9)Мягкость и прочность(PVDFКоэффициент соответствия составляет около 1.PzT30Время,И свет(ТолькоPzT1/4О); Он может быть изготовлен во все виды сложных форм, необходимых.(Конус, форма купола и т. Д.), Может использоваться в компонентах, требующих особой ориентации.
В общем:ПВДФПьезоэлектрическая пленка соотношение кварцаPzTЭквивалентная пьезоэлектрическая постоянная, ширина частотного отклика, хорошая механическая прочность, ударопрочность, качество света, податливая и жесткая, акустическое сопротивление легко сочетается, легко обрабатывается в большой площади, не легко загрязняются водой и обычными химическими веществами. Характеристика дешевой цены. может быть Используется в качестве замены пьезоэлектрической керамики во многих областях., он также может использоваться в ситуациях, когда пьезоэлектрическая Керамика не может быть использована. Поэтому, это многообещающий трансмутируемый полимерный чувствительный материал.

(Три) основные параметры:

ПВДФТехнические характеристики пьезоэлектрической пленки:

1Сенсорные требования:

Срочный заказ

Знак пальца

Цвет и блеск

Металлический блеск, в основном последовательный

Блистер, перфорация

Не допускается

Царапины, морщинки

Нет видимых царапин или морщин. (царапины и морщины отмечены)

Speckle

Расстояние от поверхности мембраны300 ммВизуальное измерение, без макулы, видимого невооруженным глазом

2Требования спецификации:

Срок действия  Заказ

Измерительная сетка

Допустимый допуск

Длинный  Степень

≤ 280

0~15%

Широкий  Степень

≤ 203

0~15%

Толстый  Степень

0,028

± 5%

0,052

± 5%

0,11

± 5%

Примечания: длина, ширина может быть скорректирована в соответствии с требованиями пользователя.

ПВДФОсновные технические показатели пьезоэлектрической пленки:

Срочный заказ

Знак пальца

Пьезоэлектрическая постояннаяD33

18-32PC/N

Для диэлектрической постояннойΕ/ε0

9-13(IKHZ)

Скорость звукаС

2000М/с

Электромеханический коэффициент сцепленияК33

10-14%

Объемное сопротивлениеП

1013Ом. См

Пироэлектрический коэффициентП

40C/cm2.k

Чувствительность обнаружения(4 Гц)

1011M. HZ1/2/W

Рабочая температураT

-10~60℃

(Четыре) Область применения:

ПВДФПьезоэлектрические пленки широко используются., могут быть сделаны в различных преобразователей для промышленного производства, медицинской промышленности, повседневной жизни и военной области. Подробное применение можно найти в таблице ниже.:

Класс   Прочее

Природа   Банка

Область применения

Аудио преобразователь

ИспользоватьПВДФПоперечное Пьезоэлектричество пьезоэлектрических пленок

Микрофон, микрофон с шумоподавлением, телефонный передатчик, датчик Bimorph, гарнитура, динамик, ускоритель, медицинские датчики

Электромеханические преобразователи и устройства

ИспользоватьПВДФПоперечное Пьезоэлектричество пьезоэлектрических пленок

Звукосниматель для фонографа, Бесконтактный переключатель, телефонный циферблат, пишущая машинка и компьютерная клавиатура, сфигмоманометр, оптический затвор, оптоволоконный переключатель, зум-объектив, тактильный датчик, монитор, датчик перемещения

Ультразвуковой и подводный преобразователь

ИспользоватьПВДФПродольное Пьезоэлектричество пьезоэлектрических пленок, комнатной температуры,500 МГцПолезные сигналы могут генерироваться на всех частотах

Ультразвуковой передатчик и приемник, датчик неразрушающего контроля, массив изображений, гидрофон, линия задержки, модулятор света, преобразователь переменного фокуса, ультразвуковой микроскоп, ультразвуковой диагностический аппарат

Инфракрасные и оптические устройства

ИспользоватьПВДФТермоэлектрические свойства пьезоэлектрических пленок

Инфракрасный детектор, камера, инфракрасный Видимый преобразователь, копировальная машина, обратный детектор, лазерный измеритель мощности, пожарный детектор, охранная сигнализация

ПВДФПьезоэлектрическая тонкая пленка-это новый тип полимерного пьезоэлектрического преобразователя, он имеет уникальный Диэлектрический эффект. Пьезоэлектрический эффект, термоэлектрический эффект. Традиционные пьезоэлектрические материалы(Такие как керамика)По сравнению с шириной частотного отклика, большой динамический диапазон, высокая чувствительность электромеханического преобразования, высокая механическая прочность, акустическое сопротивление легко сочетается, он также имеет легкий вес. мягкий, но не хрустящий, ударопрочность, не легко загрязняется водой и химическими веществами, преимущества легкого изготовления листов или трубок различных областей произвольных форм. in mechanics, acoustics, optics, Electronics, measure, Infra-red, Safety alarm, medical care, Military, traffic, Information Engineering, office automation, Marine development, геологоразведка и другие технические области широко используются.
