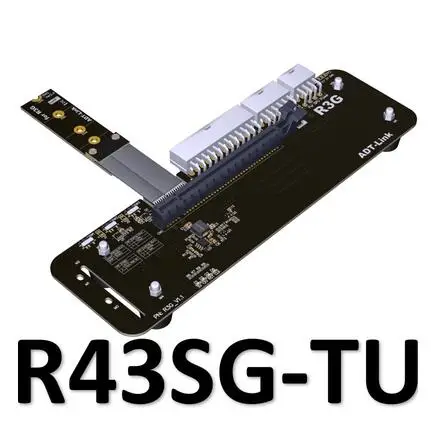

Подставка для внешней видеокарты M.2 key M с кабелем PCIe3.0 x4 Riser 25 см 50 32Gbs ITX STX NUC VEGA64

Подставка для внешней видеокарты M.2 key M с кабелем PCIe3.0 x4 Riser 25 см 50 32Gbs ITX STX NUC VEGA64

Пожалуйста, обратите внимание:

Для кабеля длиной 70 см мы не можем гарантировать, что скорость PCIE 3,0 будет достигать, потому что длина кабеля повлияет на сигнал. Пожалуйста, примите это во внимание перед покупкой.

Длина настраивается, cДоступные цены разной длины не одинаковыеПожалуйста, свяжитесь с нами, если вам нужно!

Бренд: ТАВ

Модель продукта: продукты серии R3G

Название продукта: видеокарта внешний адаптер плата удлинитель

Длина провода: 25 см, 50 см (другая длина оптовых заказов может быть настроена)

Совместимость с видеокартами: поддержка новых видеокарт, отправленных после 2015 (старые видеокарты, отправленные до 2014, не поддерживаются)

Совместимость с материнской платой: материнская плата ITX/STX, NUC, поддерживает только интерфейс M.2 NVMe, не поддерживает интерфейс M.2 SATA, не поддерживает интерфейс M.2 WiFi, не поддерживает интерфейс M.2 WWAN

Описание питания: модель, которая поддерживает блок питания-это блок питания DELL 12V/18A/220W или стандартный блок питания ATX. Пожалуйста, подготовьте или купите питание отдельно.

Скорость полосы пропускания: PCIe3.0x4 (32 г/локон)

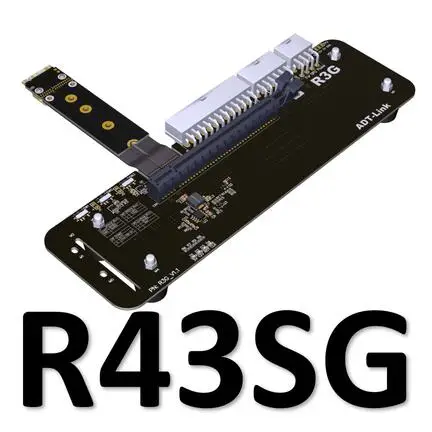

Описание модели: R43SG (интерфейс M.2 NVMe)

Примечание:

1. Мы настоятельно рекомендуем использовать его для настольного компьютера, а не для ноутбука.Низкий уровень успеха для ноутбука из-за несовместимости, особенно для HP, Dell, Lenovo)

2. Профессиональный Настоятельно рекомендуется использовать. Этот товар не включает руководство пользователя, и мы Не поддерживайте техническую поддержку, пожалуйста, учитывайте это перед размещением заказа Об этом во время оформления заказа.

3. Если биос не распознан, обновите биос до последней версииС официального сайта вашей материнской платы.

4. SСистемаПоддержка: поддерживает только Win10 1909 и более позднюю версию.

Экранирование EMI с проводящим полимером

Удлинитель использует новейшие материалы для защиты от электромагнитных помех с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих излучений электромагнитных частот, минимизации помех и снижения производительности, И уменьшить вес Экстендера.

Длина кабеля:

Длина кабеля серии R3G может быть выбрана 25 см или 50 см, Ниже указана длина линии 50 см. См. Синий Размер рисунка ниже.

Блок питания Описание:

Поддерживает блок питания DELL 8-pin 12V/18A/220W, или стандартный блок питания. Блок питания должен быть готов покупателем или приобретен отдельно.

Фото:

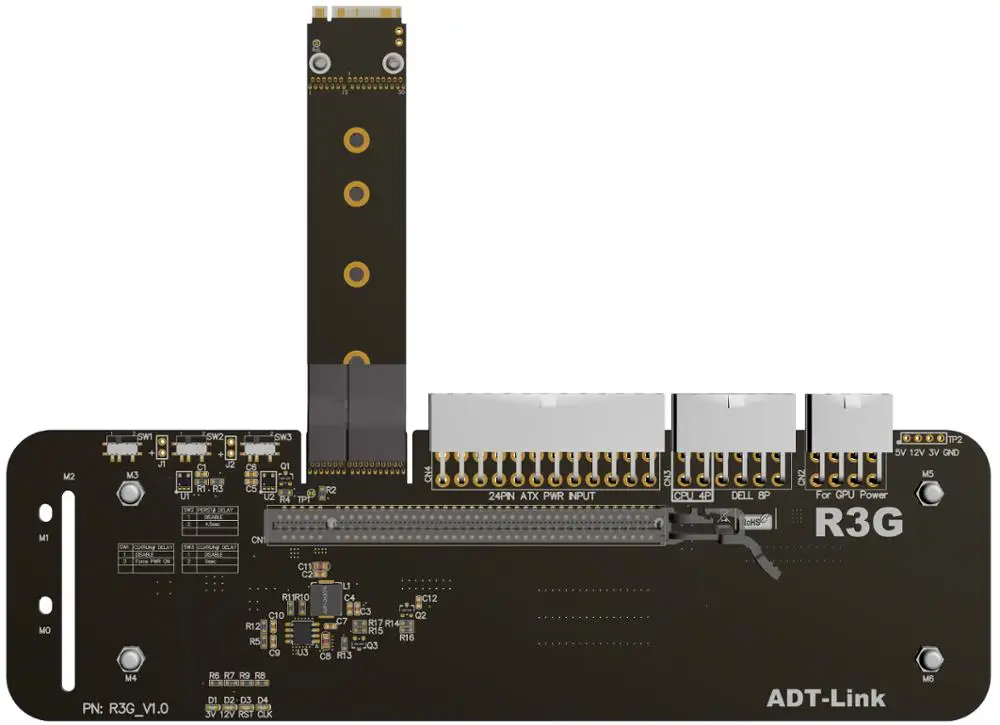

24P_ATX и 4P_CPU Входная мощность, 8P_GPU выходная мощность.

Аксессуары для продукта, прилагаемые со следующим шнуром питания видеокарты ниже

SW1, выключатель питания с форсированным запуском, 1 для автоматического запуска, 2 для форсированного запуска, отрежьте до 1 для автоматического запуска.

SW2, переключатель задержки сигнала PERST #, 1 задержка 2,2 секунд, 2 задержки 4,5 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, урежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, урежьте до 1

J1, PERST # переключатель задержки сигнала, открыть для открытия функции задержки, короткие для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте перемычку короткий.

J2, clkrun_capacity Delay, в настоящее время программное обеспечение не поддерживает, только для R & D инженеров Подключите проверку задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

Действия по установке:

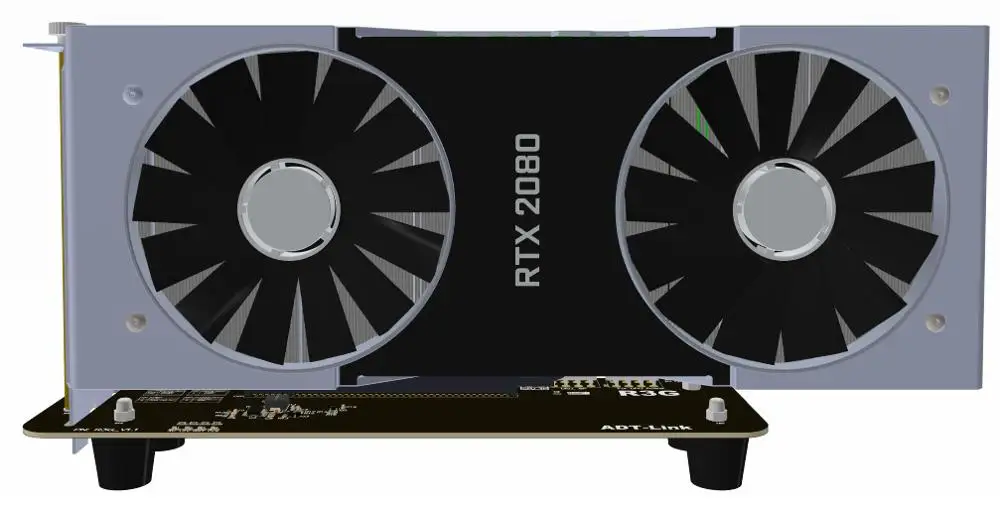

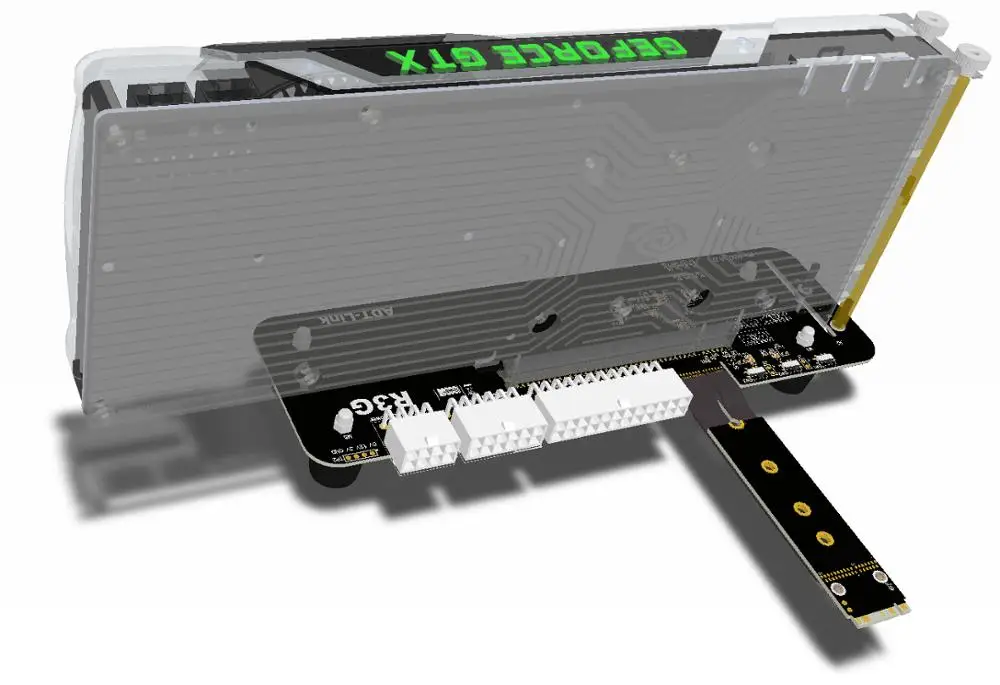

1. Установите шестигранную медную колонку и вставьте видеокарту в слот PCIe x16. Винт затягивается так, что видеокарта не трясется и не отвалится.

2. Установите блок питания ATX или блок питания DELL, включая шнур питания видеокарты, также должен быть подключен, после установки, блок питания DELL загорит оранжевыми огнями.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания блок питания ATX автоматически включит вентилятор. Если вы используете блок питания DELL, загорится зеленый индикатор. В это время плата R3G включит два Зеленых света. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может привести к перезагрузке компьютера.

4. Готово.
