HC HP, красный зажим, LC LP, черный зажим

Измерение внутреннего сопротивления батареи:Сопротивление проверить,С 400-630V Конденсатор CBB напряжение составляет около 1 мкФ -- 5 мкФ на ESR, низкая постоянной ёмкости, универсальный конденсатор высокого напряжения с безопасности во всем мире. Сначала Измерьте ESR1 Конденсатор CBB, а затем Измерьте весь ESR2 в серии. Эквивалентное внутреннее сопротивление батареи esr2-esr1

Внешне в наличии12 В свинцово-кислотные батареи или три секции 18650(С внешним аккумулятором помехи меньше, и значение измерения более стабильное, чем адаптер переключателя

РеменьHUAWEIВысокое качество 12V 1.0A адаптер питания, алюминиевое снабжение жилья светом, кронштейн, 18650, три секции контейнер под элемент питания +СтрахованияШелк+ Цепь переменного тока(18650 батареи должны бытьБудьте осторожны, чтобы не допустить короткого замыкания! И над разрядкой)

Примечание: после того как вся машина собрана, только открытая цепь и короткое замыкание очищены и компенсированы

Кроме того,При смене различных тестовых приборов сбросить их

Основная плата была откалибрована до 0.3%. Пожалуйста, не восстанавливайте параметры по умолчанию! (точность параметров по умолчанию составляет 0.5%)

Третье: 100 Гц 1 кГц частота тестирования моста 7.8KH

По умолчанию Шэнь (Синьцзян Тибет отдаленные районы отправлены SF, разумная цена, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы изменить перевозку)

Отправка 60.1% точность проверки сопротивления точность и последующая Калибровка:

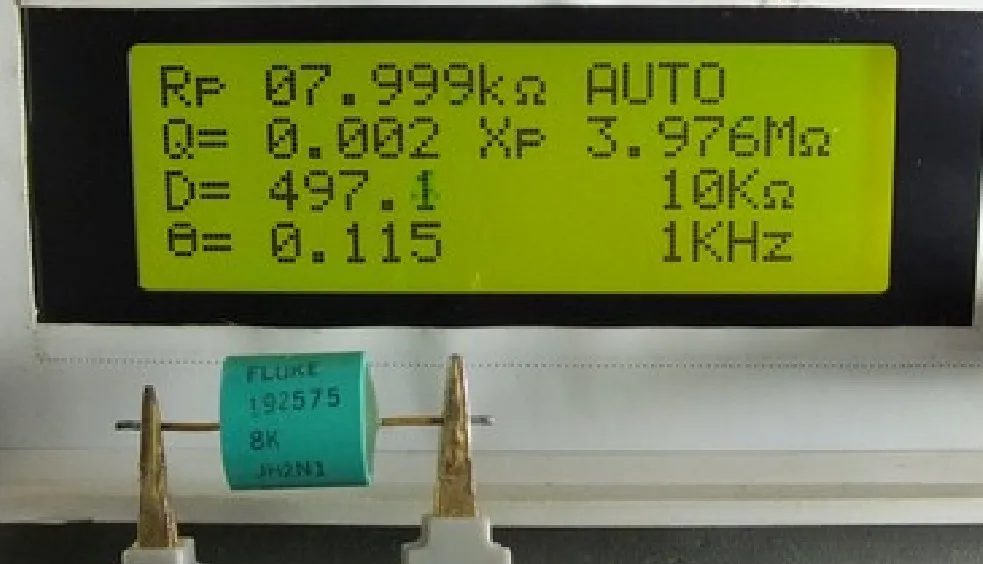

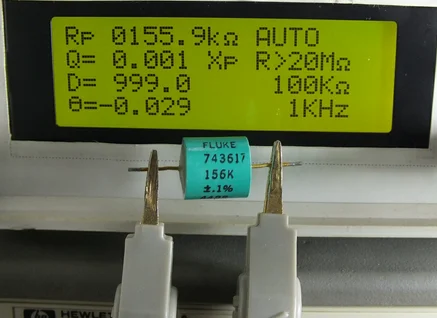

40 европейский, 1K, 3k, 9K, 10K, 100K

Размер алюминиевой оболочки: 150*115*35 размер пластиковой оболочки 200*175*70

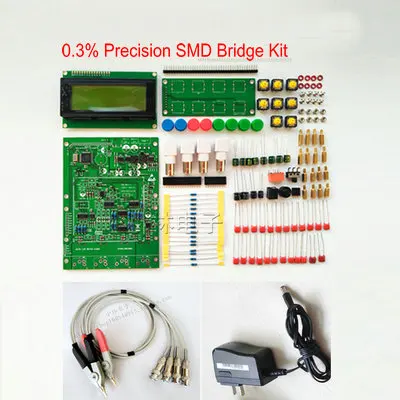

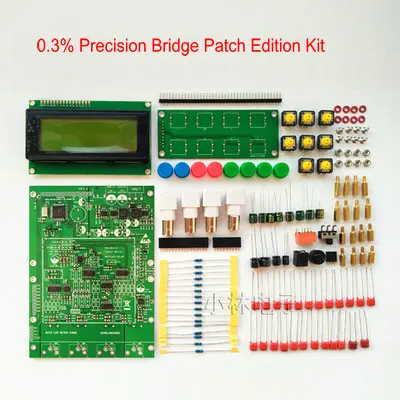

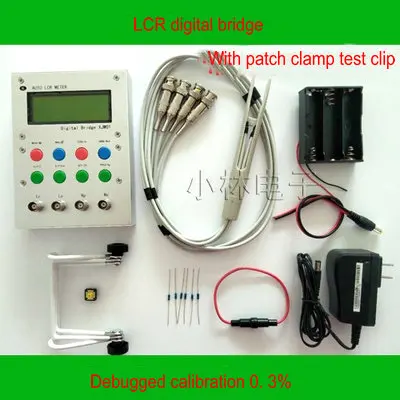

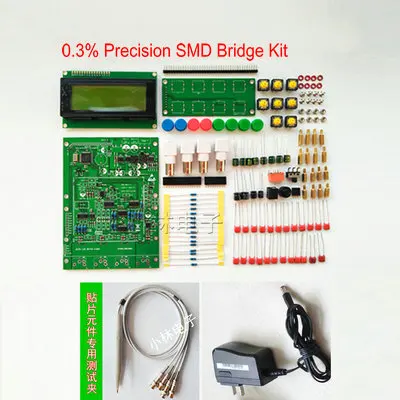

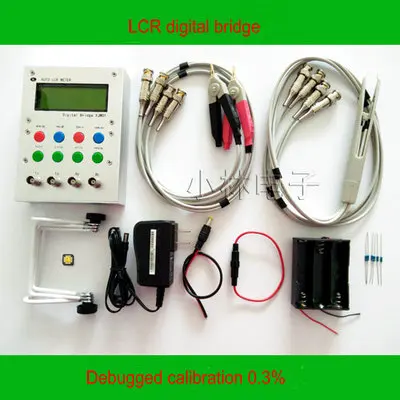

I. Сюй обзор:КнигаLCRЦифровой мост, в основном используется для точного определения компонентовL,C,RПараметры с широким диапазоном измерения и высокой точностью. Играйте с радиоприемниками, большинство необходимых компонентов«Сделай сам»Нет номинального технического параметра. Например, необходимо знать характеристики reactance резонансных устройств, устройств обнаружения, антенн, гарнитур, трансформаторов и других устройств. Среди них можно использовать высокочастотные параметрыQТаблицы решают проблемы при низкочастотных параметрахQИзмерительный прибор трудно определить. Для того чтобы решить эту проблему,LCRЦифровой мост компетентен.

· Дизайн цели:1Способен точно измерять реакторL,C,RТочность определения его местонахождения составляет более, чем0.5%Если калибровка файла выполняется, точность лучше0.3%

2Легко нарисовать материалы, простая схема, легко изготовить, стоимость должна быть должным образом контролирована. Делает его более Любители«Сделай сам»Ценность и исследовательская ценность, а также дизайн,«Сделай сам»НаучитьсяLCRСоответствующие детали и принципы электрического моста.

· БенLCRИсходное состояние таблицы характеристикиADКоличество преобразователей: прибл.1000Используется метод oversampling, и Эффективное разрешение составляет приблизительно4000Word

Метод измерения: квази-мостовое измерение, принцип измерения аналогичен методу пропорции измерительного сопротивления.

Основной Диапазон измерения:1В Европу0,5Триллионов, точность0.5%(Теория) сравнение импеданса не окончено0.3%

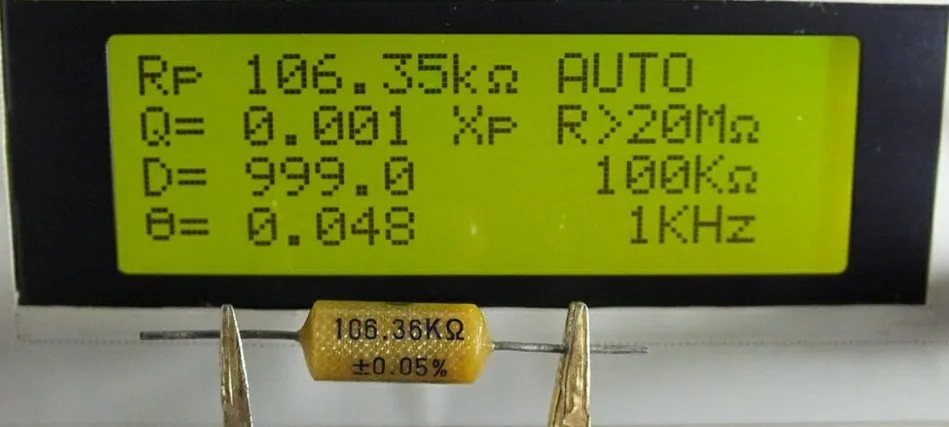

Диапазон сопротивления: Эффективный диапазон измерения: от 2 до 10 Ом Европа, дискретность около 0,5-1 центов в европейском стиле

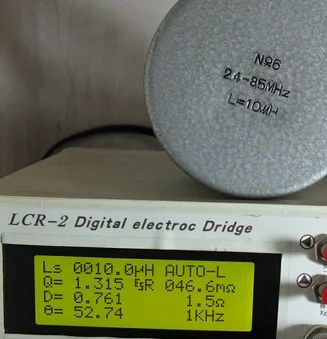

Индуктивность: разрешение 0,02 UH, диапазон измерения от 0,1 UH до 1000H, за пределами 1000H НЕ протестирован (теоретически также можно измерить)
Емкость: разрешение связано с зажимами. Если приспособление хорошее, оно может эффективно отличить 0.05pF и не может отличить только 0.1pF и даже 1pF. Верхний предел не проверяется. Только 10000 мкФ конденсатор с алюминиевой крышкой, была измерена. На руке нет большой емкости

Разрядка должна быть измерена перед измерением емкости!

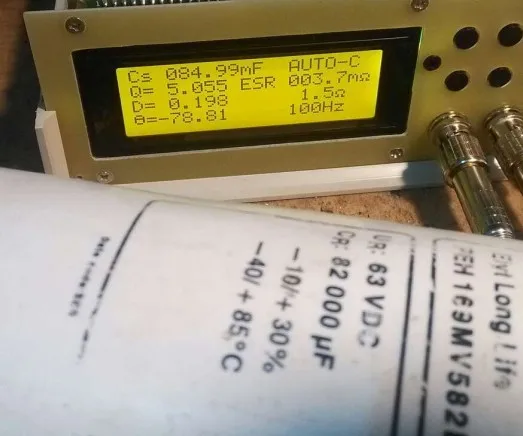

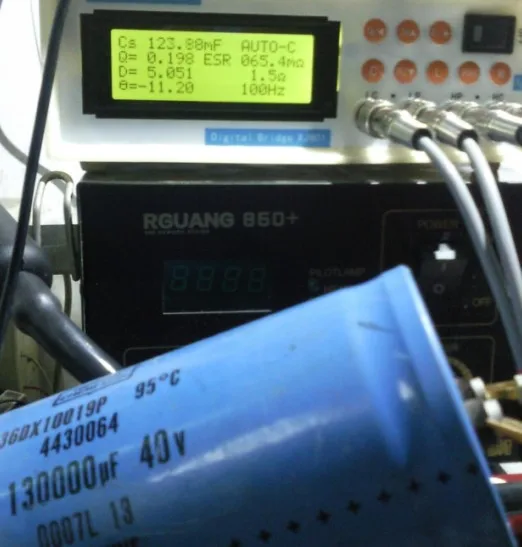

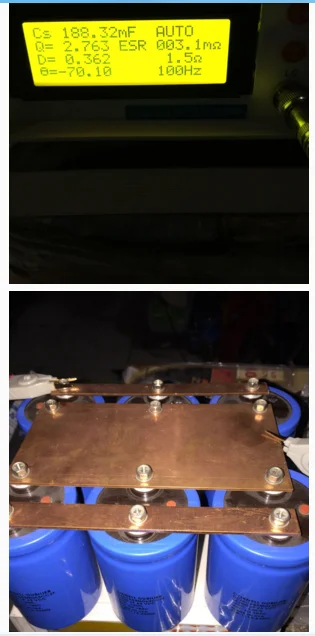

Вы измерили 192 тысячи мкФ

(U измеряется до 80 тысяч uF)

Тесты частота: 100 Гц 1 кГц 7,8 кГц 3

Функциональные характеристики моста V3.0:

Основной дисплей1999,9Счет, тиски, шоу999,9Рассчитывать
2Частота измерения:100 Гц/1 кГц/7,8 кГц

Измерение напряжения:0,2 Vrms

Выходное сопротивление:40Ω

Базовая точность:0.3%

6LCRАвтоматическая идентификация/ручное измерение

Открытый/короткий, калибровка и компенсация

Главный параметр ЖК-дисплей:

Cp: Конденсатор с алюминиевой крышкой, параллельный режим
Cs: Конденсатор с алюминиевой крышкой серии режим
Lp: Индуктивности параллельно режим
V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ Ls: Индуктивные датчики серии режим
Титановый Электролитный электрод со случайно выбранным: Резистор параллельный режим
Rs: Сопротивление серии режим
Вспомогательный Справочник дисплей:
Q: Добротность
D: Коэффициент потерь
& Theta;: Угол сдвига фаз
Титановый Электролитный электрод со случайно выбранным: Эквивалент шунтирующее сопротивление
ESR: Эквивалентного последовательного сопротивления

Xp: Эквивалент шунта реактивное

Xs: Эквивалент Серии реактивное

1Автоматическое измерение

При включении прибора по умолчанию используется режим автоматической идентификации (auto), а частота измерения по умолчанию-1 кГц.

В автоматическом режиме прибор автоматически определяет характеристики импеданса измеренного объекта, автоматически выбирает основные параметры L, C или R и подходит для параллельного режима серии.

В автоматическом режиме измерения серия и параллельные режимы определяются в соответствии с импедансом испытанного объекта. Когда сопротивление высокое (> 10K & Omega), выбран параллельный режим; Когда Сопротивление низкое (< 10K & Omega), выбран режим подключения серии.

2Параметры измерения в режиме L / C / R

1)Выбор основных параметров, в режиме загрузки по умолчанию, нажмите кнопку «mode (X)», ключевые параметры выбираются как «AUTO & rarr; AUTO-C & rarr; AUTO-L; авто & rdquo & rarr; AUTO-R; & rarr;

Примечание 1: в режиме серии «ESR» в параллельном режиме «RP» Xs / Xp активируется только при Главном параметре R (сопротивление).

3Выбор параллельного режима измерения серииВ соответствующем основном режиме нажмите кнопку «значение (R)», параметр выбирается как & ldquo в свою очередь; AUTO- & rarr; P & rarr; S & rarr; авто-”.

4Измерения частотыЭтот мост, обеспечивая 3 Частоты тестовые точки: 100 Гц/1 кГц/7,8 кГц по умолчанию частота 1 кГц, нажмите кнопку "частоты (F)" ключ для того чтобы выбрать различные частоты измерения 1 кГц и rarr; 7,8 кГц и rarr; 100 Гц и rarr; 1 кГц».

5Компенсация калибровки открытого замыкания/короткого замыканияИзмерительный зажим находится в открытом или коротком замыкании, в соответствии с клавишей «zeroing (C)» возможна калибровка частоты открытия/короткого замыкания. (Измерительный зажим, пресс с открытым контуром, ключ «zeroing (C)», может подметать частоту открытия цепи; Прозрачный тестовый зажим короткого замыкания; Нажмите кнопку C, чтобы сделать очистку от короткого замыкания)

6.Относительного измерения

В режиме измерения нажмите кнопку & ldquo parameter (Q);», чтобы записать текущее измеренное значение и войти в режим относительного измерения, нажмите и удерживайте ldquo снова; параметры (Q)» ключа или переключателя режима, выйдут из относительного измерения. В режиме относительного измерения второстепенные участники показывают относительную погрешность В записанном значении измеренного объекта, которая выражена в процентном соотношении.
Диапазон выражений: от-99.9% до + 99.9%

Измерение внутреннего сопротивления батареи: шнур 1 мкФ высокого напряжения CBB, общее значение минус CBB ESR

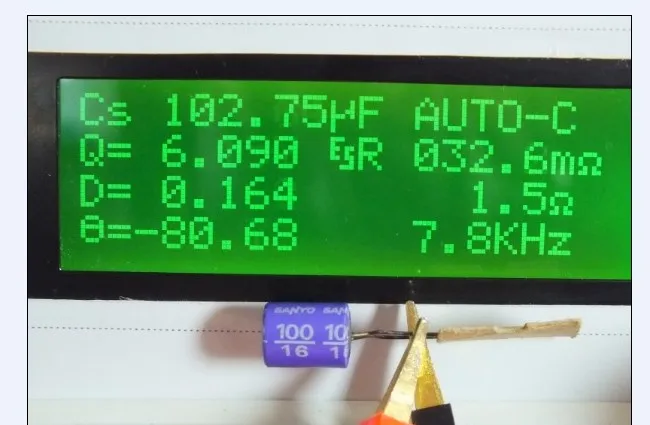

U Тестовая карта:

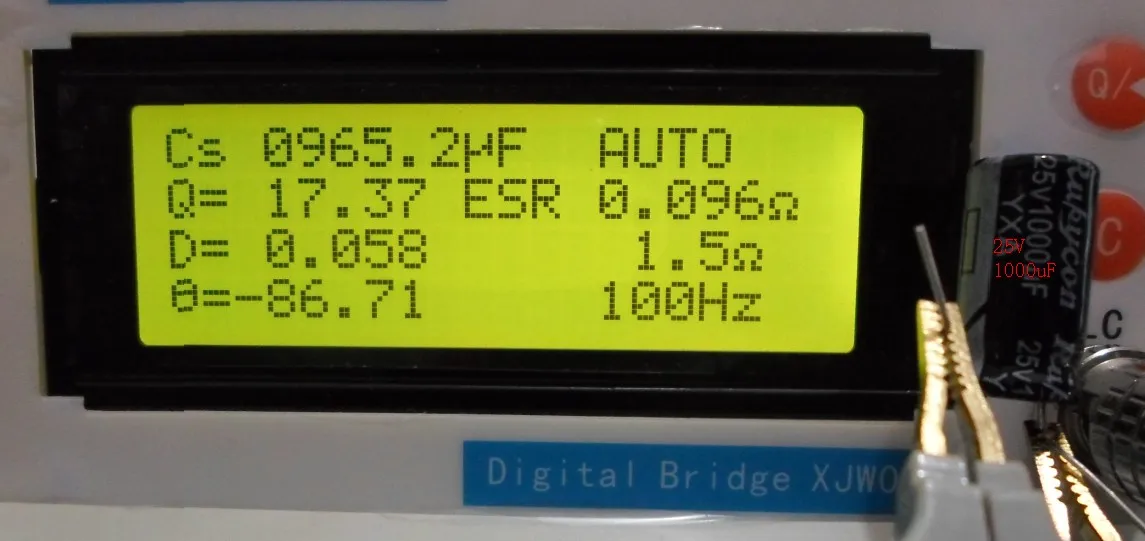

1000 мкФ 16V

Teacher Xu электрический мост пластиковый корпус настольный набор машины://item.taobao.com/item.htm?scm=12306.300.0.0&id=22601240432
