M630/650

Система M630/M650 является профессиональным трехосным/четырехосевым контроллером движения на основе встроенной платформы, оснащенной 10,2-дюймовым полноцветным экраном. Полный ввод клавиатуры, можно настроить функциональные клавиши, более удобную работу пользователя, поддержка нескольких процессов, библиотека прямых ножей, функция библиотеки дисковых ножей. Интерфейс и Структура основного рынка, простая работа, легко понять, легко установить. Система принимает передовую адаптивную скорость до Алгоритм управления имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Подходит для всех видов резьбы, резьбы и фрезерного станка, резки потребностей.

Характеристики системы

Максимальное количество осей управления: четыре оси, 2-4-осевая линейная интерполяция, произвольная 2-осевая интерполяция дуги; Режим работы: основной гравировальный станок; Размер дисплея: 10,2 дюйма; Разрешение дисплея: 1024*600; I/O: Стандартный IO 20/21; Аналоговый выход напряжения: 0-10 В; Тип библиотеки ножей: многофункциональный, встроенный, дисковый; Режим настройки инструмента: поддержка автоматической и ручной настройки инструмента; Тип ножа: фиксированный нож, плавающий нож, первый нож/второй нож; Режим компенсации: Компенсация направления, компенсация радиуса, компенсация длины; Алгоритм интерполяции: s-тип, алгоритм arc hard, алгоритм arc soft; Язык: поддержка китайского и английского языков; Программная сигнализация с числовым программным управлением: ошибка программы, ошибка в работе, погрешность в дальнем диапазоне, будильник с сервоприводом и т. д. Сеть: поддержка обмена файлами и удаленной онлайн-обработки файлов; Выход открытого коллектора, максимальный выходной ток 500 мА, реле прямого привода; Импульсное направление принимает дифференциальный выход, а максимальная интерполяция импульсной выходной частоты-1 МГц. Режим управления шпинделя: многосегментная скорость (4-сегментная 16 Скорость), аналоговое количество (0-10 В), Серводвигатель; Совместимость со стандартным кодом G. Поддержка основного программного обеспечения CAD/CAM, таких как ArtCam, MasterCam, ProE и т. д. Пользователи могут взаимодействовать с внешними файлами через usb-диск и работать полностью в автономном режиме. Многоступенчатая предварительная обработка, Адаптивная скорость прямого контроля обработки дорожки, быстрая скорость обработки, высокая точность, хорошая непрерывность обработки; Малый сегмент непрерывной высокой скорости обработки, автоматический выбор наиболее эффективного алгоритма в различных малых сегментных алгоритмов управления; Поддержка обработки файлов большой емкости; Он имеет память о точке останова, функцию автоматической защиты от падения питания, функцию обработки ближайшей точки и назначенную обработку; Поддержка функции машины блокировки времени; Поддержка четырех видов разрешений на работу (посетитель, оператор, управляющий и суперуправляющий); С автоматическим возвратом в исходную точку, исходную часть заготовки, функция сохранения нагрузки;

Конфигурация системы

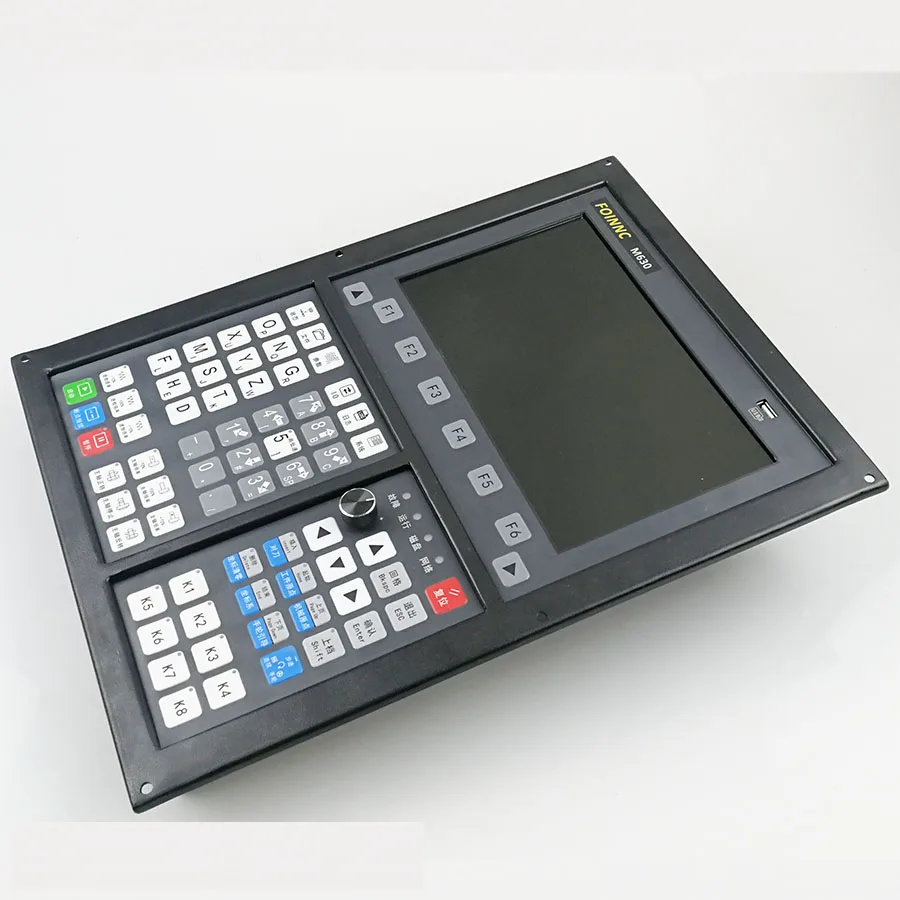

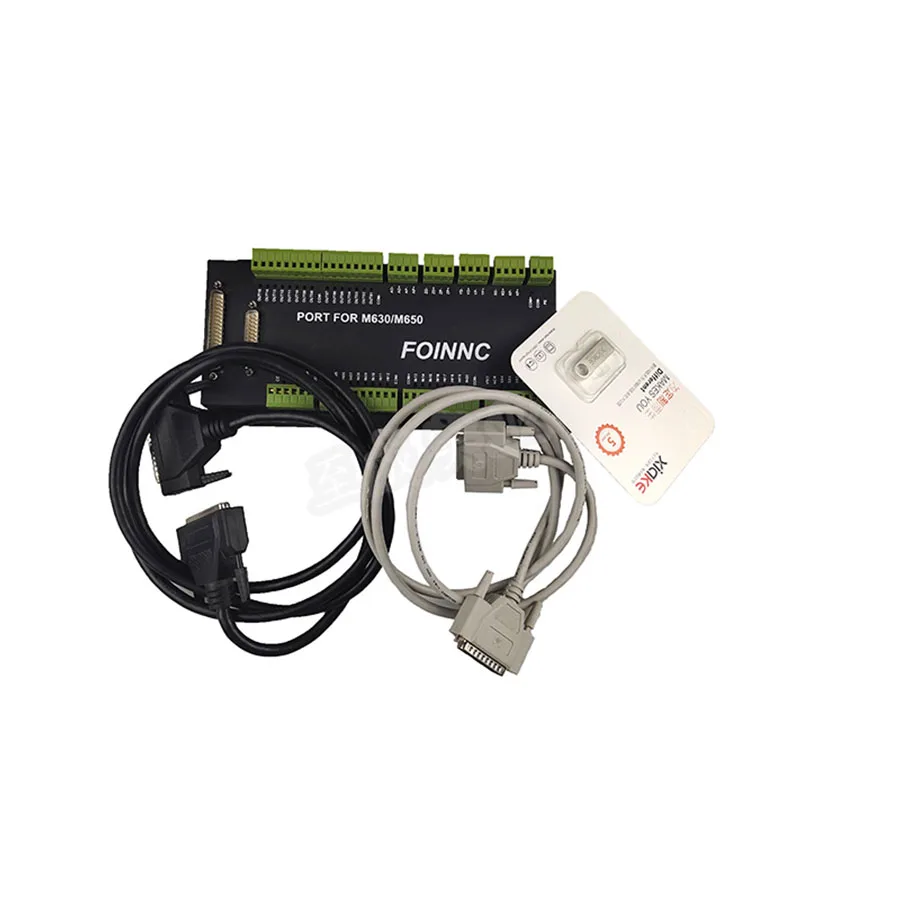

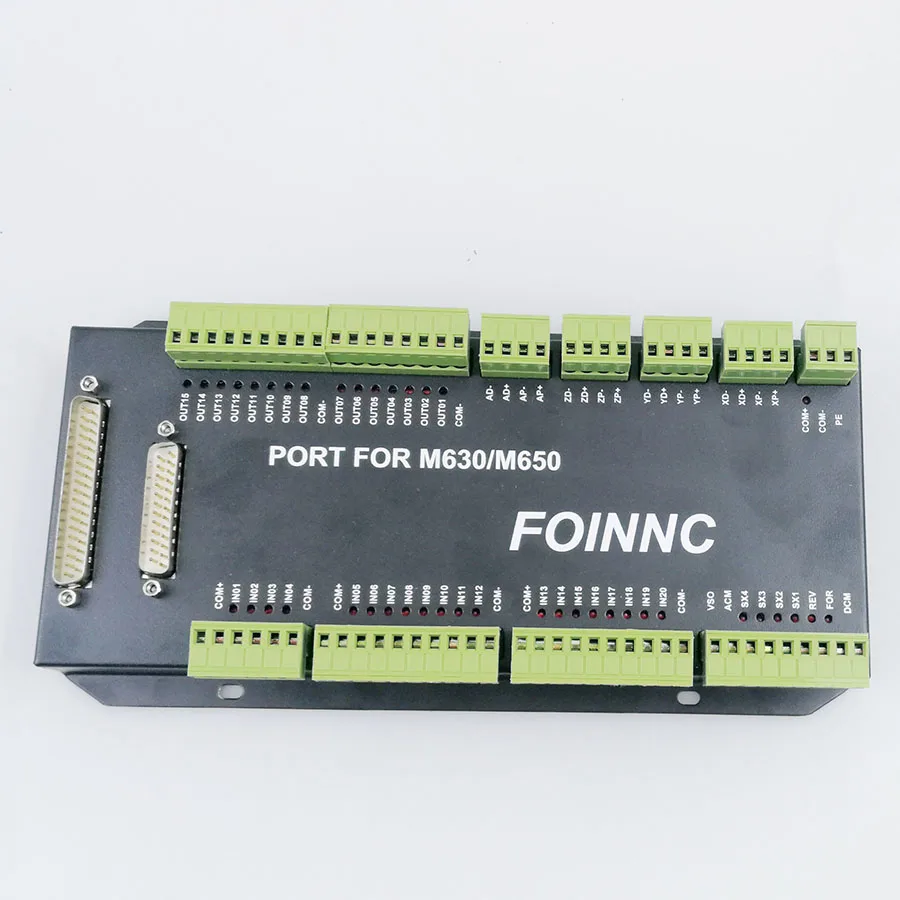

Интегрированная Система ЧПУ M630/M650 включает в себя: 1. M630/M650 хост 1 2. Порт для распределительной коробки M630/M650 3. Один DB37M/F кабель (2 м) 4. Один DB25M/F кабель (2 м) 5. MPG ручное колесо (опционально)
