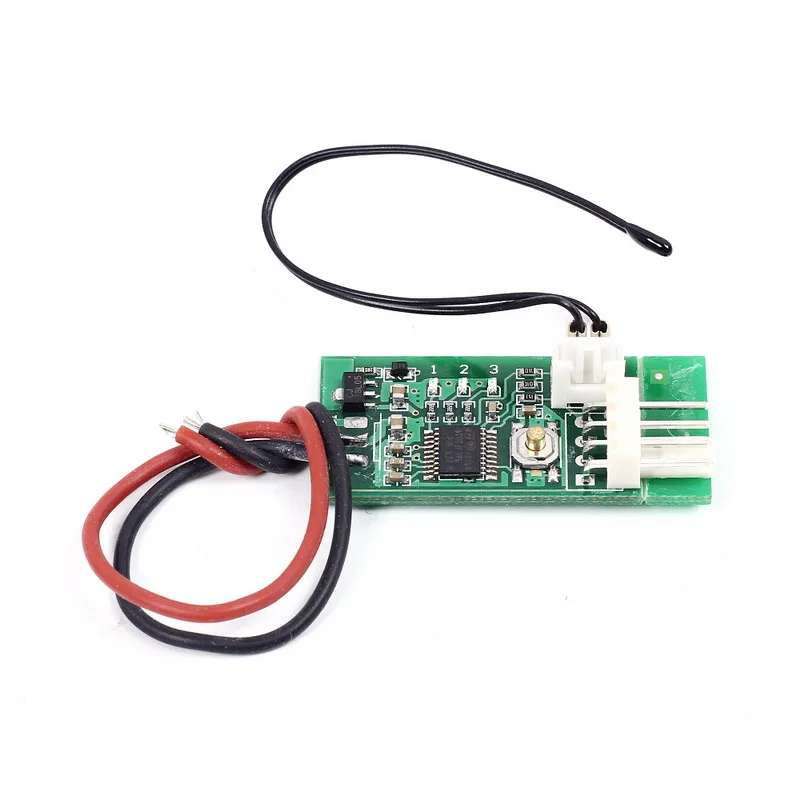

1. Описание:

Контроллер контролирует только Скорость четырех линейных стандартных спецификаций Intel PWM fan, не выключайте вентилятор. С полным цифровым контролем, точной настройкой температуры и точным контролем. Он интегрирует ручное регулирование скорости и функцию автоматического контроля температуры и регулирования скорости. Ручное управление скоростью от 10%-100%, каждый 5%-это шестерня. Автоматическая скорость контроля температуры от 30 градусов Цельсия, есть 49 видов сочетания температурных зон. Он поддерживает три линии в четыре линии управления, настройка параметров автоматически сохраняет.

2. Параметры:

Параметр

Значение

Рабочее напряжение

DC12V может работать в диапазоне 8-18 в

Интерфейс вентилятора

2510-4P не хватает 1 изгиб (специальный интерфейс для компьютера 4P вентилятор

Ток потребления

Не более 20 мА

Ток вентилятора

Менее 3 А

Выходной диапазон привода

10% -100

Рабочая температура

-От 10 до 60 градусов Цельсия

Параметры температурного зонда

NTC 50K B = 3950

Температура зонда

Маленькая черная головка 120 градусов
Кольцевой зонд 110 градусов Цельсия

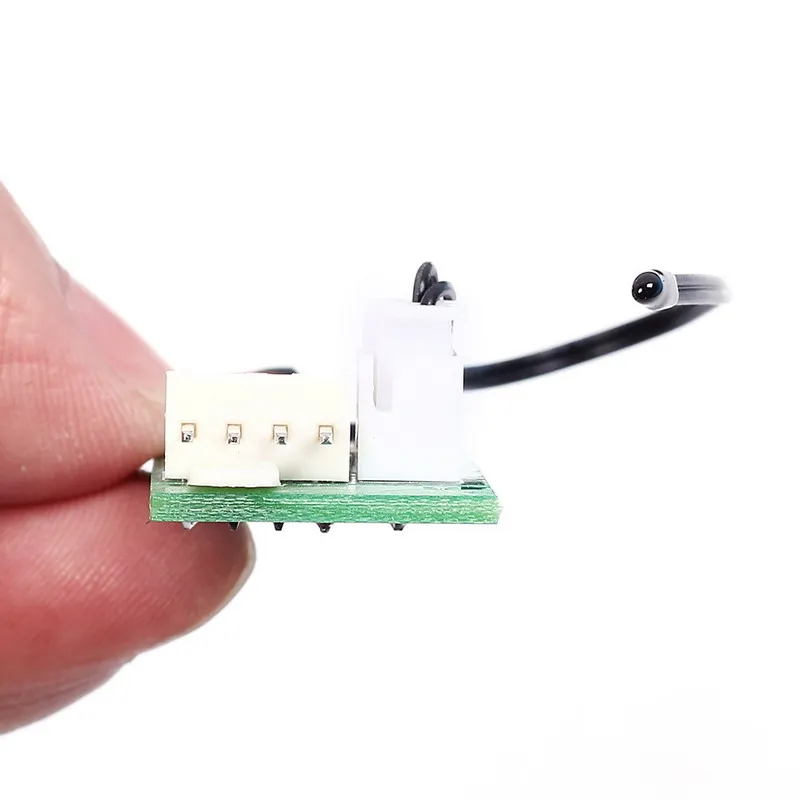

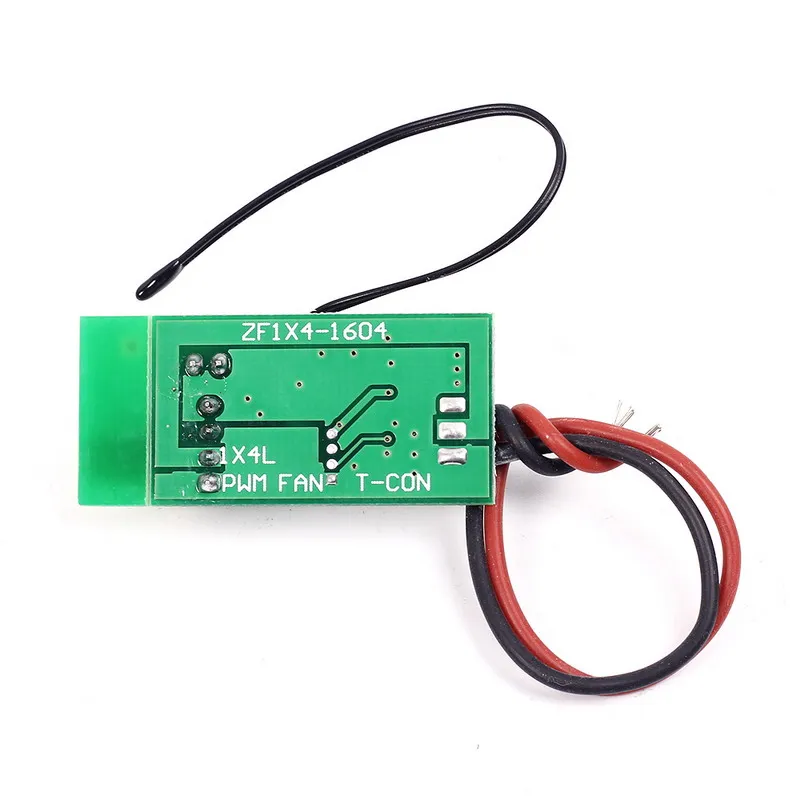

Размер платы

34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса)
Интерфейс вентилятора продлевается на 8 мм

Заводские параметры по умолчанию

Низкая скорость 20%.
Температура ускорения 30 градусов Цельсия.
Ускорение шириной 5 градусов Цельсия.
Не выключайте выход.

При этом температурном режиме удерживание зонда ладонью ускорится в течение нескольких минут. Если зонд зажат в подмышку, он достигнет полной скорости в течение 2 минут.

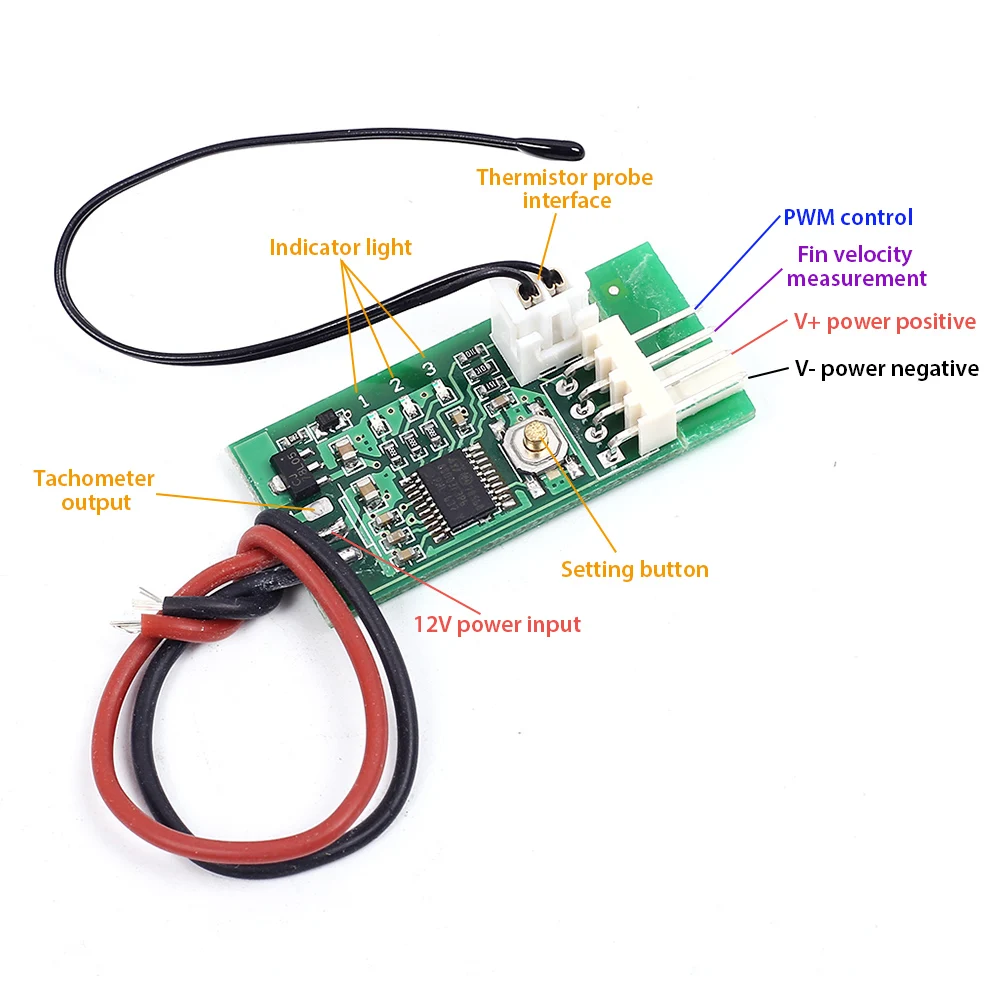

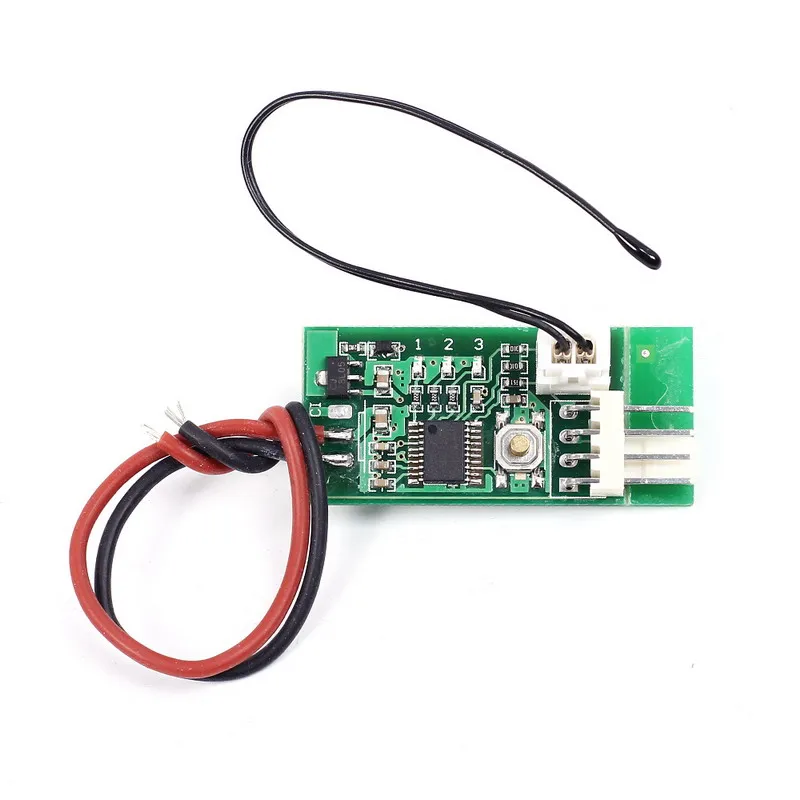

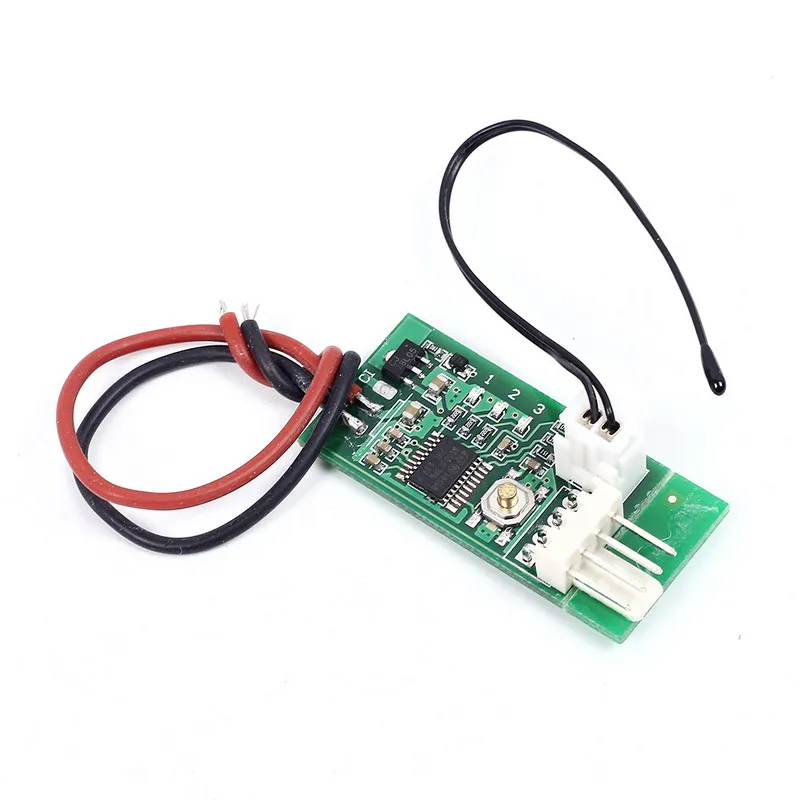

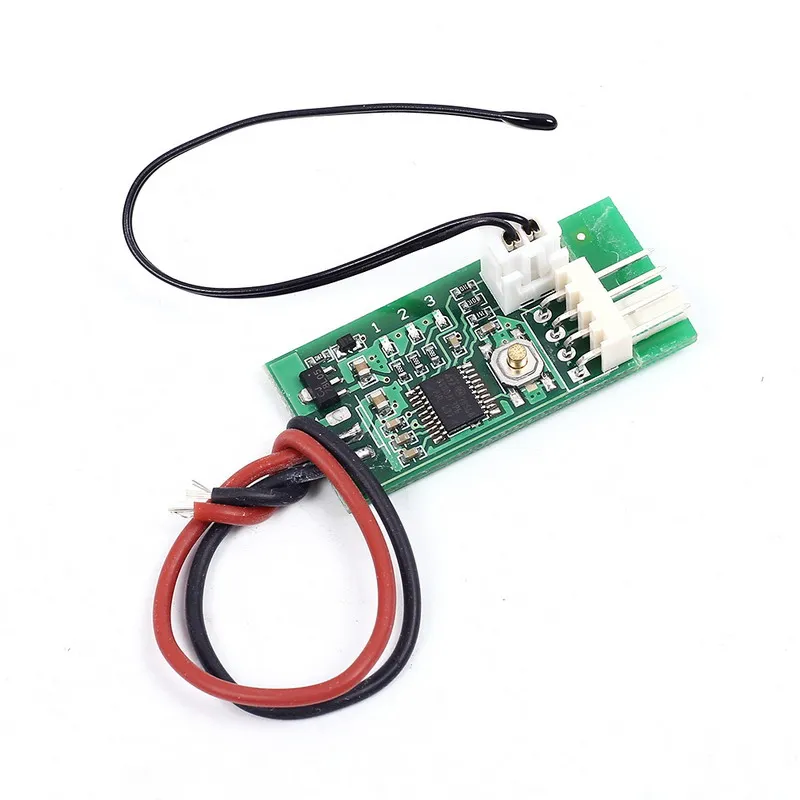

3. Компоненты:

1>. Входная линия: красный, черный, линия электропитания только для сварки 12 В положительного и отрицательного шнура питания, в качестве общего использования. Трехпроводной соединитель Оснащен разъемом 2510-3P, который используется для измерения скорости некоторых основных плат трех проводов вентиляторов. Большой интерфейс 4P облегчает получение энергии от шасси.
2>. Температурный Зонд: маленькая черная головка коротка, низкая теплоемкость. Он подходит для тестирования узкого пространства и температуры воздуха, и ответ относительно быстрый. Кольцевой зонд заключен внутри кольцевой металлической головки диаметром 4,2 мм. Подходит для крепления на радиатор или другую поверхность нагревательного объекта с помощью винтов.

4. Ручное автоматическое управление интеграции:

1>. Ручное управление без температурного зонда. Нажмите/Дважды щелкните (дважды щелкните скорость не слишком быстро) кнопку вверх/вниз передач. Каждый сдвиг продолжается через 20 секунд, и передача автоматически хранится. Индикатор No. 2 быстро мигает за 20 секунд (когда контроль температуры недействителен). Когда вспышка остановлена, это означает, что файл был сохранен. Индикатор 3 / 1 всегда включен, когда вы не можете продолжать увеличивать/не продолжать уменьшать положение.

2>. Когда датчик температуры установлен, ручная скорость используется в качестве начальной низкой скорости (нижняя линия скорости). Когда температура превышает ускоряющую температуру, скорость вентилятора плавно ускоряется с увеличением температуры.
Когда температура достигает и превышает сумму температуры ускорения и ширины ускорения (полной температуры скорости), вентилятор работает на полной скорости.

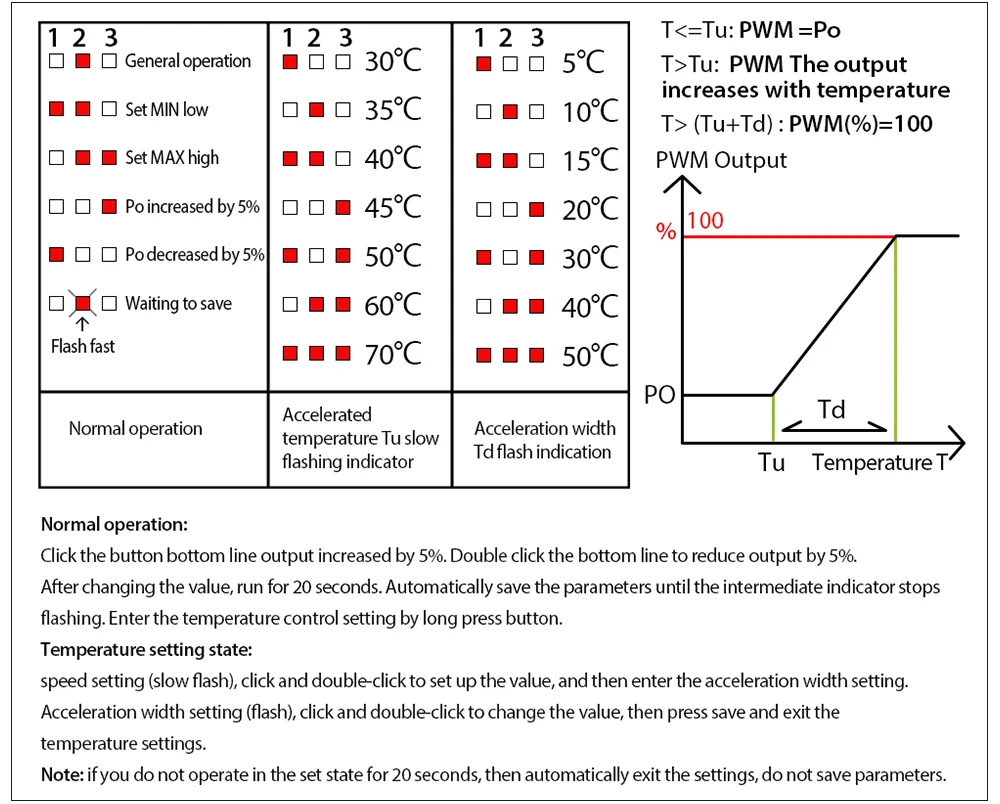

Установите параметры температуры ускорения и ширины ускорения, как показано на схеме ниже. Номер 123 представляет светильник индикатора на плате (красный) и состояние (белый) отображается в бинарном порядке:

5. Пример инструкции:

Нижняя линия 20%, ускорение температуры 35, ускорение шириной 15.
Когда температура зонда ниже 35 градусов Цельсия, выходной сигнал всегда 20%. Когда температура зонда выше 35 градусов, контроллер может увеличить выходной сигнал плавно в соответствии с повышением температуры, и вентилятор ускоряется. Когда температура зонда достигает или превышает 50 (35 + 15), контроллер Выводит сигнал полной скорости и вентилятор работает на полной скорости.
В зависимости от конкретных характеристик вентилятора фактическая скорость вентилятора будет несколько отличаться.

6. Метод настройки:

П. С.Контроллер поддерживает контроль обратного вентилятора синхронизации.

Во-первых, выключите и снимите вентилятор. Нажмите кнопку set, чтобы электрифицировать контроллер. Удерживайте кнопку настройки (около 3 секунд) до тех пор, пока три лампы не превратятся в двойное состояние вспышки, а затем отпустите кнопку.
Индикаторная лампа превращается в одиночный светильник, который представляет состояние настройки режима входа.
Контроллер разделен на три вида режимов работы, соответствующие 1, 2, 3 индикаторному светильник с двойным миганием, через короткий кнопочный переключатель, установите длину, нажмите кнопку, чтобы сохранить и выйти из режима набора и автоматически вернуться в нормальное рабочее состояние. Три режима работы:

1>. Обычный режим управления вентилятором PWM (режим по умолчанию). Этот режим используется для управления четырьмя проводами вентилятора стандартной спецификации Intel.
2>. Стандартный режим обратного контроля вентилятора PWM. Этот режим используется в большинстве обратных таймеров управления четырьмя проводами вентилятора. Когда вентилятор находится в нормальном режиме управления, изменение скорости противоположное, и линия управления подключена к отрицательному полюсу на полной скорости.
3>. Вентилятор обратного действия 80% режима управления. Этот режим используется в очень редком типе обратного вентилятора синхронизации. Когда вентилятор находится в обычном режиме управления, изменение скорости противоположное, и контрольная линия не поворачивается, когда отрицательный электрод подключен.
