Многофункциональный модуль реле задержки времени AC 110V 220V цифровой дисплей





  Модуль реле таймера 85-265 В переменного тока
    Описание: Особенности:

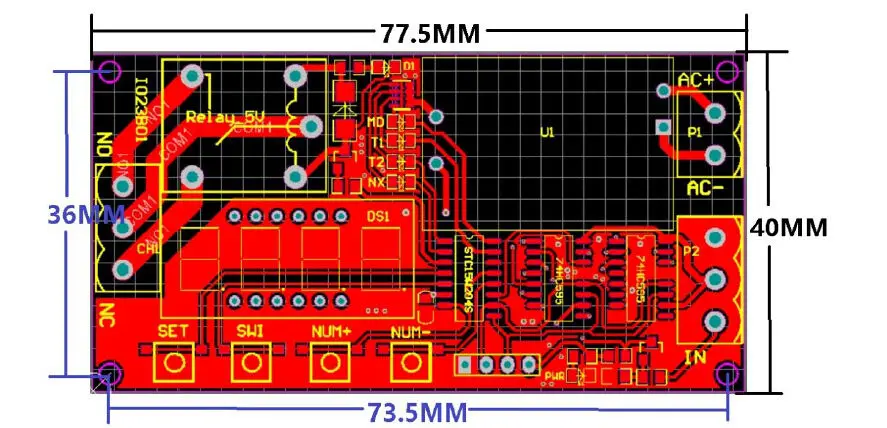

Многофункциональный модуль управления реле (IO22B01), предназначен для
Клиенты различных потребностей, микроконтроллер в качестве основного блока управления, предустановленный
18 видов функций, и могут быть основаны на потребности пользователя, настроить и добавить другие
Специфические функции.
Модуль с использованием высококачественного силового релейного модуля, высокой мощности и высокого напряжения
Транзистор, красные сигнальные огни, двухсторонняя печатная плата, стабильная производительность, может быть
Широко используется в различных случаях управления питанием.



I. Функция модуля
Пользователь может выбрать один из следующих 18 видов функций в соответствии с клавишами и
Дисплей, можно установить и сохранить параметры 18 видов функций, также можно просмотреть
Параметры текущей функции, параметр времени устанавливает минимум 0,1 секунды
Регулируемый, больше опыта.
Напоминаем: функция 1-8 запускается автоматически после включения; Функция 9-18 Пуск
Требуется высокоуровневый импульсный сигнальный триггер, и высокоуровневый длительность ≥ 20 мс;
Функция 9-это Режим самоблокировки; Функция 10-режим контроля уровня.
[Функция 1]:
Синхронизация: после включения питания, когда пришло время настройки T1, реле Pull-in,
И T1 может регулироваться между 0,1 секунды-270 часов, дайте CH1 интерфейс a
Высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите вышеуказанную функцию.
[Функция 2]:
Отключение синхронизации: после включения питания реле, когда прибыл время установки
T1, релейное разъединение, и T1 может регулироваться между 0,1 секунды-270 часов,
Подача в интерфейсе сигнала с высоким импульсом (высокоуровневое течение ≥ 20 мс), повторите вышеуказанное
Функции.
[Функция 3]:
Время вытягивания затем отключение: после включения питания реле не вытягивается, когда
Прибыло время настройки T1 реле pull-in; Когда прибывает время настройки T2 реле
2
Отсоединить, и T1 и T2 можно регулировать между 0,1 секунды-270 часов, дать
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 4]:
Время отключения затем Pull-in: после включения питания, реле немедленно тянуть, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Потяните, и T1 и T2 можно регулировать между 0,1 секунды-270 часов, дайте
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 5]:
Неограниченный режим времени цикла A: после включения питания, реле не вытягивается, когда прибыло
Время настройки T1 реле pull-in; Когда прибыл время настройки T2 реле отключения,
Затем повторите вышеуказанный статус, и T1 и T2 можно регулировать между 0,1 секунды
-270 часов, дайте в интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите
Вышеуказанная функция.
[Функция 6]:
Неограниченный режим синхронизации B: после включения питания, реле сразу же вытягивается, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Вытягивание, затем повторите вышеуказанное состояние, и T1 и T2 можно регулировать между
0,1 секунды-270 часов, дайте в интерфейсе высокий импульсный сигнал (высокая продолжительность уровня
≥ 20 мс), повторите вышеуказанную функцию.
[Функция 7]:
Ограниченный режим синхронизации цикла A: после включения, реле не вытягивается, когда прибыло
Время настройки T1 реле pull-in; Когда прибыл время настройки T2 реле отключения,
Затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать между
0,1 секунды-9999 секунды, время цикла «NX» может регулироваться между 1-9999, дайте
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 8]:
Ограниченный режим синхронизации в: после включения питания, реле немедленно вытягивается, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Потяните, затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать
Между 0,1-9999 секундами время цикла «NX» может регулироваться между
1-9999, дайте в интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите
Вышеуказанная функция.
[Функция 9]:
Режим самоблокировки: подача в интерфейсе сигнала с высоким импульсом, реле pull-IN, снова
Дайте сигнал высокого импульса, реле отключено.
[Функция 10]:
Режим запуска: Содержит функцию задержки выключения, реле не работает после питания
ВКЛ, дайте в интерфейсе высокий импульсный сигнал, реле сразу же, когда
Сигнал высокого импульса исчезнет, реле все еще тянется, когда прибыла установка
Время отключения Реле T1, T1 может регулироваться от 0 секунд до 270 часов.
Примечание: в этой функции, если T1 0 секунд, дайте в соединителе высокий импульсный сигнал,
3
Реле pull-in, когда высокий импульсный сигнал исчезнет, реле немедленно
Отключите.
[Функция 11]:
Режим триггера А: реле не работает после включения питания, разъем A
Высокий импульсный сигнал, когда прибыл время синхронизации T1, реле pull-in ,T1 может быть
Настраивается между 0,1-270 часами, дает в интерфейсе высокий импульсный сигнал
Повторите эту функцию один раз.
[Функция 12]:
Режим синхронизации триггера B: реле не работает после включения питания, дайте интерфейс a
Высокий импульсный сигнал, реле pull-in, когда прибыл время синхронизации T1, реле
Разъединение, T1 может регулироваться в пределах 0,1-270 часов, интерфейс a
Сигнал высокого импульса снова повторяет вышеуказанную функцию один раз.
[Функция 13]:
Режим триггера C: реле не работает после включения питания, входящий интерфейс a
Высокий импульсный сигнал, когда прибыл время синхронизации T1, реле pull-in, когда прибыл
Время синхронизации T2, отключение реле, время синхронизации T1 и T2 можно регулировать
Между 0,1 секунды-270 часов, дайте в интерфейсе высокий импульсный сигнал снова, повторите
Вышеуказанная функция один раз.
[Функция 14]:
Режим триггера времени D: реле не работает после включения питания, включите интерфейс a
Высокий импульсный сигнал, реле сразу же, когда пришло время
T1, реле отключено, когда пришло время синхронизации T2, реле pull-in, синхронизация
Время T1 и T2 может регулироваться в пределах 0,1-270 часов, интерфейс a
Сигнал высокого импульса снова повторяет вышеуказанную функцию один раз.
[Функция 15]:
Режим неограниченного цикла времени A: реле не работает после включения питания,
Соедините высокоимпульсный сигнал, когда пришло время синхронизации T1, реле pull-in,
Когда пришло время времени T2, реле отключено, затем повторите вышеуказанный статус,
T1 и T2 могут регулироваться в пределах 0,1-270 часов, обеспечивают высокий интерфейс
Импульсный сигнал снова, повторите вышеуказанную функцию.
[Функция 16]:
Режим неограниченного цикла B: реле не работает после включения питания,
Интерфейс с высоким импульсным сигналом, реле сразу же, когда пришло время
Время T1, реле отключено, когда пришло время времени T2, реле вытягивается, затем
Повторите вышеуказанное состояние, T1 и T2 можно регулировать в пределах 0,1 секунды-270 часов,
Дайте в интерфейсе высокий импульсный сигнал снова, повторите вышеуказанную функцию.
[Функция 17]:
Ограниченный режим синхронизации цикла A: реле не работает после включения питания,
Интерфейс высокого импульсного сигнала, когда прибыло время синхронизации T1, реле pull-in,
Когда пришло время времени T2, реле отключено, затем повторите вышеуказанный статус
"NX" times, T1 и T2 могут регулироваться между 0,1 секунды-9999 секунды,
Время цикла «NX» может регулироваться между 1-9999, дать в интерфейсе высокий пульс
Повторите функцию выше.
[Функция 18]:
4
Ограниченный режим синхронизации в: реле не работает после включения питания,
Интерфейс с высоким импульсным сигналом, реле сразу же, когда пришло время
Время T1, отключение реле, когда пришло время времени T2, реле pull-in,
Затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать между
0,1 секунды-9999 секунды, время цикла «NX» может регулироваться между 1-9999, дайте
В интерфейсе сигнал высокого импульса снова Повторите вышеуказанную функцию.
II. Инструкции по эксплуатации
Пользователь может выбрать режим работы в соответствии с клавишами и дисплеем, также может установить
Параметры синхронизации, все параметры могут быть автоматически сохранены после установки.
Ниже приведены некоторые описания параметров:

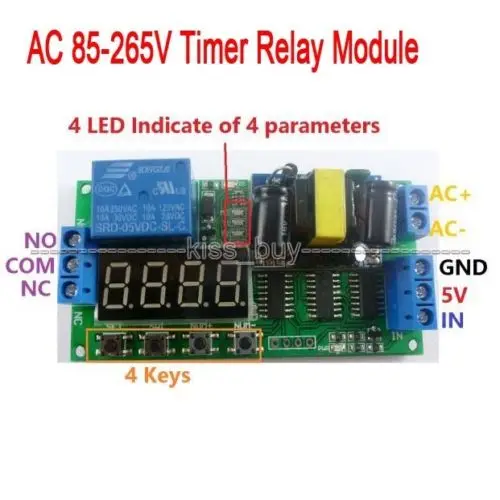

[Ключи]: Есть 4 ключа, а именно: [набор] [SWI], [NUM +] и [NUM-],
Кнопки имеют короткое и длинное нажатие, короткое нажатие означает, что нажмите кнопку меньше, чем
1 секунды, длительное нажатие означает нажатие кнопки более 1 секунды.
[Режим работы]: Есть 3 вида, а именно: [режим работы], [вид параметров
Режим] и [режим настройки параметров].
[Цифровая трубка]: Есть 4 цифровых дисплея, используется для установки или просмотра времени пользователя
Параметры.
[Светодиодный]: 4 красных индикатора параметров, 1 красный индикатор питания.
[Пользовательский Параметр]: можно задать 4 вида параметров (4 светодиодный светильник

Укажите следующие параметры)
[MD]: светильник MD, цифровая трубка отображает функцию текущей программы, всего 18 видов
Режим отображения на выбор (01-18).
[T1]: светильник T1, цифровая трубка отображает время синхронизации T1, может быть 0-9999 секунд.
[T2]: T2 светильник, цифровая трубка отображает время времени T2, может быть 0-9999 секунд.
[NX]: светильник NX, цифровая трубка отображает различные значения в различных функциях.
1. В функции 1-6 и 11-16,[NX] светильник, цифровая трубка показывает время
Основание T1 и T2, первые две цифровые трубки указывают на время T1 и сзади
Две цифровые трубки указывают время T2, например:[NX] означает «01 01»
Означает, что временной единицей является 1 секунда; Другой пример:[NX] означает «10 02»
Означает, что временная единица T1 составляет 10 секунд, T2-2 секунды, поэтому Максимальная Синхронизация
Время составляет 9999*99 секунд, что составляет около 270 часов.
2. В функции 7, 8, 17, 18,[NX] светильник, четыре цифровых трубки показывают номер
Циклов, в данный момент, временная единица времени T1 и T2 составляет 1 секунду, поэтому
Максимальное время синхронизации составляет 9999 секунд в режиме ограниченного цикла.
Набор] введите в заставку питания, дисплей выходит, но программа
Чтобы нормально работать, нажмите еще раз, чтобы восстановить дисплей;
3. Нажмите [SET], чтобы войти в [режим настройки параметров];
4. Нажмите [SWI] и войдите в [Режим просмотра параметров];
5. Длительное нажатие [NUM +] в 10 секунд автоматический энергосберегающий режим, цифровая трубка
Будет мигать дважды, что означает, что Настройка прошла успешно. После входа в
Режим энергосбережения, если нет работы с любой кнопкой в течение 10 секунд, цифровой
Дисплей выключится, но программа работает, вы можете коротко нажать [SET], чтобы восстановить
Дисплей временно, вы также можете долго нажимать [NUM +] снова, чтобы выйти из автоматического
Режим энергосбережения, цифровая трубка мигнет три раза, чтобы указать настройки
Успешно.
6. Длительное нажатие [NUM-] сброс и остановка времени, снова короткое нажатие [NUM-] для восстановления времени,
После сброса светодиодный индикатор больше не мигает.
[Режим просмотра параметров]:
При включении удерживайте нажатой [SWI], войдите в режим просмотра параметров под видом параметров
Режим, можно просмотреть параметр текущей функции, светодиодный индикатор параметра
Будет мигать для отображения.
1. Короткое нажатие клавиши [SET], настройка параметров, можно выбрать один из [MOD]、
[T1], [T2] или [NX], светодиодный индикатор выбранного параметра будет мигать, цифровой
Трубка отображает параметры, которые были установлены. Например: когда [T1] светильник, цифровой
Трубка отображает содержимое [T1].
2. Нажмите клавишу [SWI], войдите в [режим работы];
[Режим настройки параметров]:
При включении удерживайте нажатой [SET], войдите в режим настройки параметров в этом режиме,
Вы можете задать различные параметры, например, вы можете выбрать режим работы, также можете
Установите время задержки и т. Д.
1. Короткое нажатие клавиши [SET], настройка параметров, можно выбрать один из [MOD]、
[T1], [T2] или [NX], светодиодный индикатор выбранного параметра будет длинный светильник,
Цифровые трубки отображают параметры, которые были установлены. Например: если пользователи должны
Настройте режим работы, нажмите [SET], чтобы сделать светодиодный индикатор точечным [MOD] .
2. Короткое нажатие клавиши [SWI],cutover выбранной цифровой трубки, соответствующий цифровой
Трубка будет мигать.
3. Короткое нажатие клавиши [NUM +], выбранная цифровая трубка числовая + 1, добавить 9 стоп;
4. Короткое нажатие клавиши [NUM-], выбранная цифровая трубка числовая-1, уменьшено до 0
Остановить;
5. При установке [T1] или [T2] нажмите клавишу [SWI]
Появится Десятичная точка (шаг 0,1 секунды), нажмите [SWI] снова десятичная
Точка исчезает (шаг 1 секунды).
6
6. Нажмите клавишу [SET], сохраните параметры и войдите в [Operating
Режим].
Для
Пример
S:
Пример 1. Управляйте лампой, автоматически запускайте час, затем
Выключите.
Это приложение может выбрать функцию 2 или функцию 12, установить
Параметры: мод = "-12",T1 = "3 6 0",T1 = "xxxx",NX = "0 1 x"(x может быть
Любое значение, нет необходимости), в то же время, входной интерфейс в качестве пользователя
Переключатель, ниже находится процесс настройки:
1> Длительное нажатие [набор] введите в [Режим настройки параметров];
2> Короткое нажатие [набор], затем [мод] светильник индикатора, нажмите [NUM +] или
[NUM-], отрегулируйте цифровой дисплей трубки "- - 12";
3> Короткое нажатие [набор], светильник T1, набор T1 = "3 6 0",T2 нет необходимости,
X10 = "0 1 0 1";
4> Длительное нажатие [набор], Сохранение настроек и выход [режим настройки параметров],
Функция запускается немедленно.
Пример 2. Когда питание включено, машина работает 1 час, остановка 10
Минут,
5 циклов, машина выключается.
Это приложение может выбрать функцию 8, установить параметры: MOD = "-0 8",
T1 = "3 6 0",T2 = "0 6 0",NX = "0 0
0 5 ".   IIII. Электрические параметры
1. Рабочее напряжение: 85-265 В переменного тока (110 В 220 В)
2. Рабочий ток:
5 В/менее 90 мА (когда реле работает не менее 50 мА, выключите
Дисплей менее 15 мА
7
3. Рабочая температура:-20 ℃-60 ℃ (Предельный Диапазон-30 ℃-70 ℃)
4. Грузоподъемность:
Модуль нормально открытый интерфейс Максимальная грузоподъемность: DC 0-30 в/10A , AC
0-250 В/10A
Обычно закрытый Модуль Максимальная грузоподъемность: постоянный ток 0-28 В/10 А, переменный ток
0-125 В/10A
Ограничения:
1. Срок службы реле загружен действием в 100 000 раз, и поэтому более подходит для
Использование при низкой частоте и высоком токе управления тягой ситуации, не подходит
Для повторного использования в ситуациях быстрого действия;
2. Обратите внимание, что допустимая нагрузка на релейный порт, чисто резистивная нагрузка более чем в два раза
Для левого предела обычные индуктивные или емкостные нагрузки должны быть не менее трех раз
Больше разницы.
IV. Интерфейс модуля
Напряжение модуля/вход сигнала: Есть три интерфейса, все интерфейсы имеют
Терминал, пользователь прост в использовании.
1.AC +:AC power live;
2. Переменный ток-: мощность переменного тока null
3.GND: 5 В постоянного тока отрицательный
4,5 В: 5 В постоянного тока
5. Вход: интерфейс входного сигнала. (Высокое напряжение 2,5-24 В допустимо; Низкое напряжение 0-0,6 В
Недопустимо; Напряжение 0,7-2,4 В неравномерно, вы должны избегать этого диапазона напряжения)
Выход модуля: Есть три интерфейса, все интерфейсы имеют терминал.
1. НЕТ: обычно открытый интерфейс, реле становится пустым до, после короткого замыкания
С COM;
2.COM: общий интерфейс;
3.NC: обычно закрытый интерфейс, короткий с COM до, становится свободным после pull-in.
V. Размер модуля
1. Размеры: 77,5 мм * 40 мм * 20 мм (Д * Ш * В);
2. Размер винта: 4*Ф2. 5 мм.
3. Резьбовые отверстия на расстоянии центра: 73,5 мм * 36 мм
4. Вес: 39 г

Содержимое посылка
100% Новый бренд
1 XМодуль реле таймера 85-265 В переменного тока




  Доставка: Страна

Время доставки

Рабочие дни (не включая праздники) 5-7 8-10 11-14 15-19 20-22 > 25 Рабочие дни + Суббота + Воскресенье 5-9 10-14 15-20 21-25 26-30 > 35 Соединенные Штаты Америки Оценивать (товар пришёл) 9% 50% 21% 13% 7% Возврат или повторная отправка Соединенное Королевство Оценивать (товар пришёл) 10% 62% 20% 3.5% 4.5% Возврат или повторная отправка Австралия Оценивать (товар пришёл) 23% 50% 13% 8% 6% Возврат или повторная отправка Франция Оценивать (товар пришёл) 1.5% 20.5% 45% 23% 10% Возврат или повторная отправка Германия Оценивать (товар пришёл) 5.5% 25% 35% 19% 15.5% Возврат или повторная отправка

Канада

Оценивать (товар пришёл)

0.0%

44%

35%

18%

3%

Возврат или повторная отправка

Испания Оценивать (товар пришёл) 1.5% 25% 50% 14% 9.5% Возврат или повторная отправка   Оплата:



  Отзывы
Мы поддерживаем высокие стандарты качества И стремимся к 100% удовлетворенности клиентов!  Отзывы очень важны для нас. Мы просим Вас связаться с нами немедленно, прежде чем вы предоставите нам нейтральный Или отрицательный Отзывы, чтобы мы могли удовлетворительно решить ваши проблемы.
Мы высоко ценим ваши положительные отзывы. Пожалуйста, не оставляйте негативные отзывы, не обратившись за помощью. Мы сделаем все возможное, чтобы решить любую проблему.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по ebay message.
Мы ответим вам в течение 48 часов.
    Возврат и повторная Отправка: Если вы недовольны нашим товаром или обслуживанием, пожалуйста, следуйте хорошей практике eBay, чтобы связаться с нами по ebay сообщению, прежде чем выходить
Любые отзывы. Мы обязуемся решить все вопросы в дружественной и приемлемой манере.
Мы всегда отвечаем на сообщения ebay в течение 1-2 рабочих дней. Если вы не получили ответ от нас, пожалуйста, проверьте ваше сообщение ebay. Мы отвечаем только на ebay сообщение, без отправки электронной почты.
При любых обстоятельствах стоимость первоначальной и обратной доставки не возвращается или не возмещается. Вы должны согласиться и подтвердить этот срок, если вы предлагаете цену на этот товар. Поэтому, пожалуйста, не жалуйтесь на то, что вам придется отправить обратно за свой счет.


Свяжитесь с нами:

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по ebay сообщение (без электронной почты). Ответ в течение 24 часов.
Мы заботимся о наших уважаемых покупателях, если у вас есть какие-либо вопросы, наши сотрудники службы поддержки клиентов будут очень рады Вам помочь.
Мы стараемся ответить на ваши письма как можно скорее, однако из-за большого количества ежедневных входящих писем и разницы в часовых поясах,
Мы не сможем ответить на ваши письма немедленно.
