6 30 в микро USB цифровой ЖК дисплей релейный модуль с задержкой времени управляющий

6 30 в микро USB цифровой ЖК дисплей релейный модуль с задержкой времени управляющий

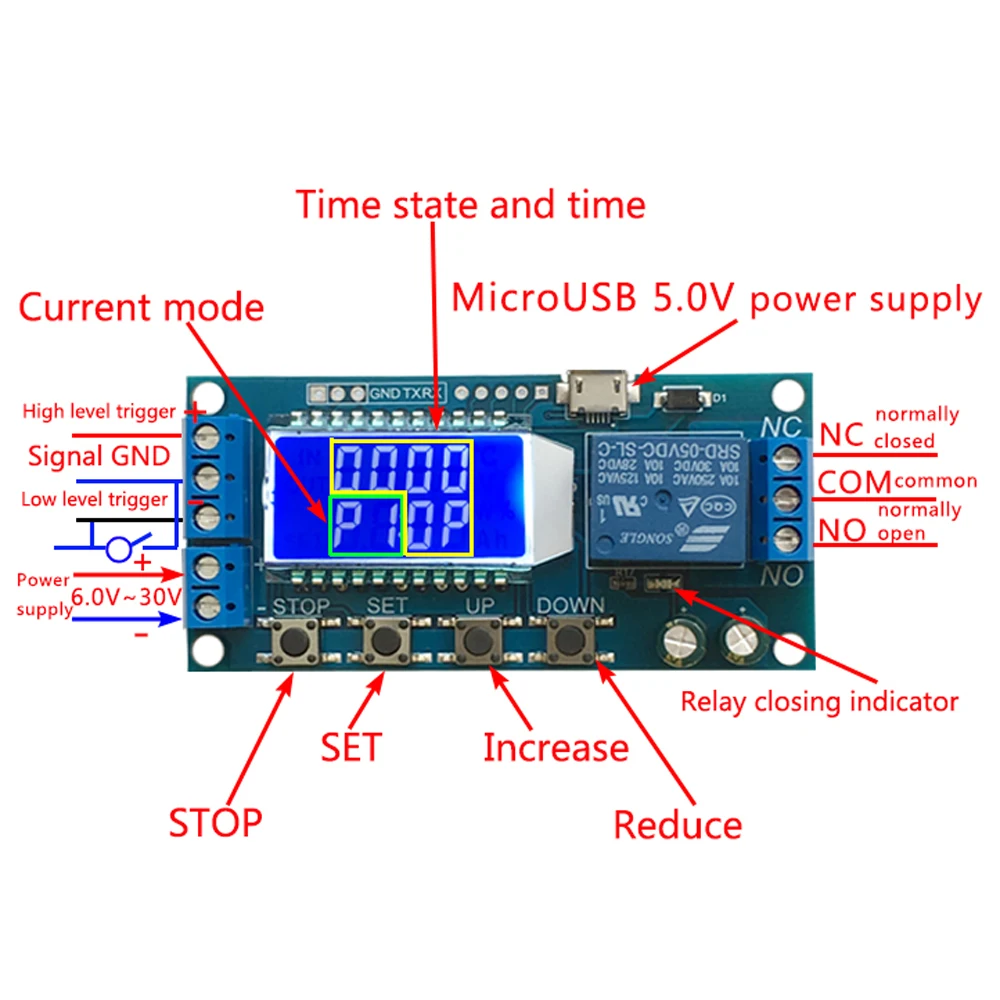

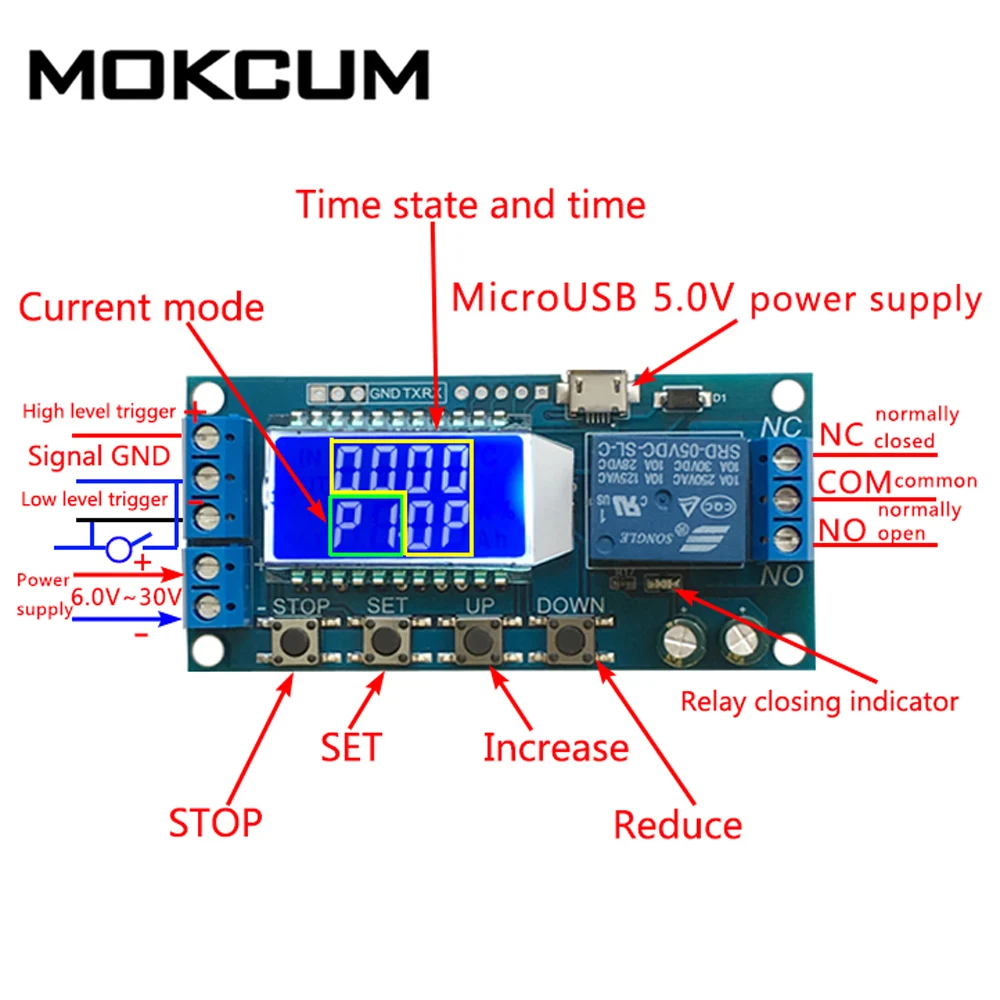

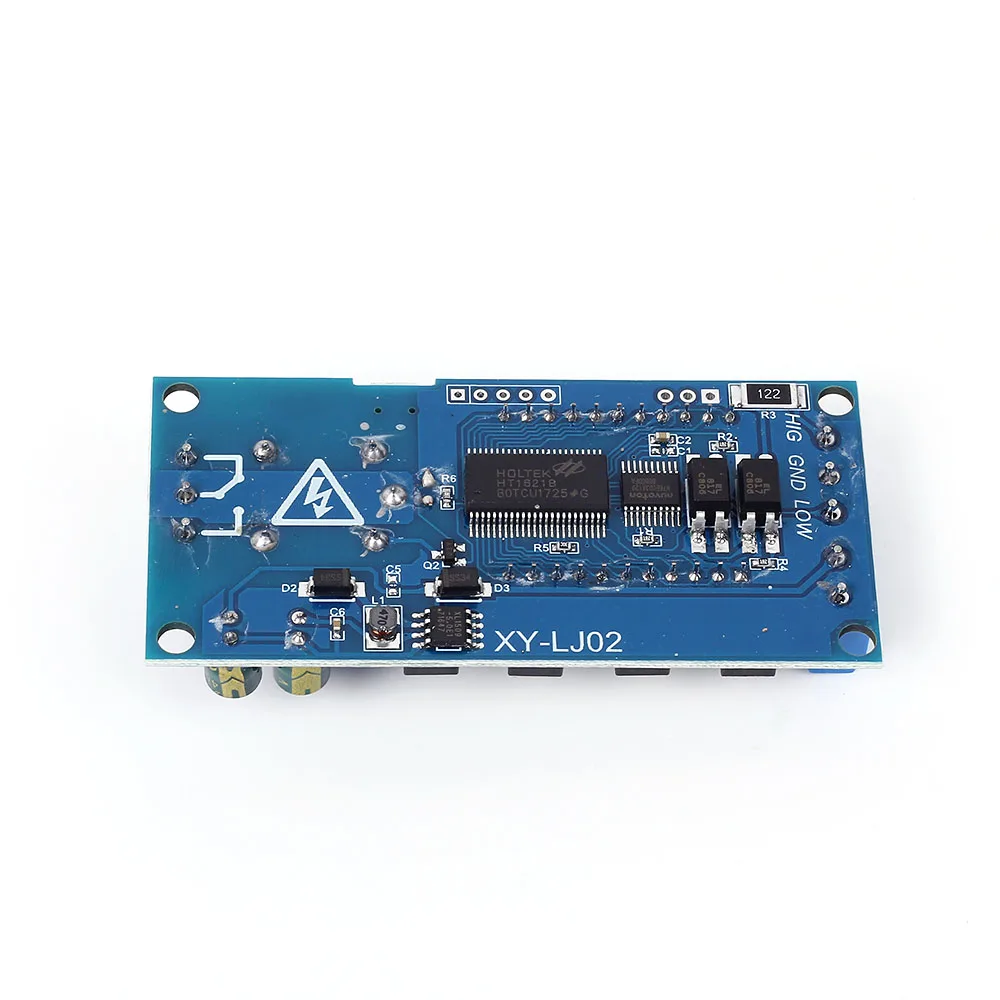

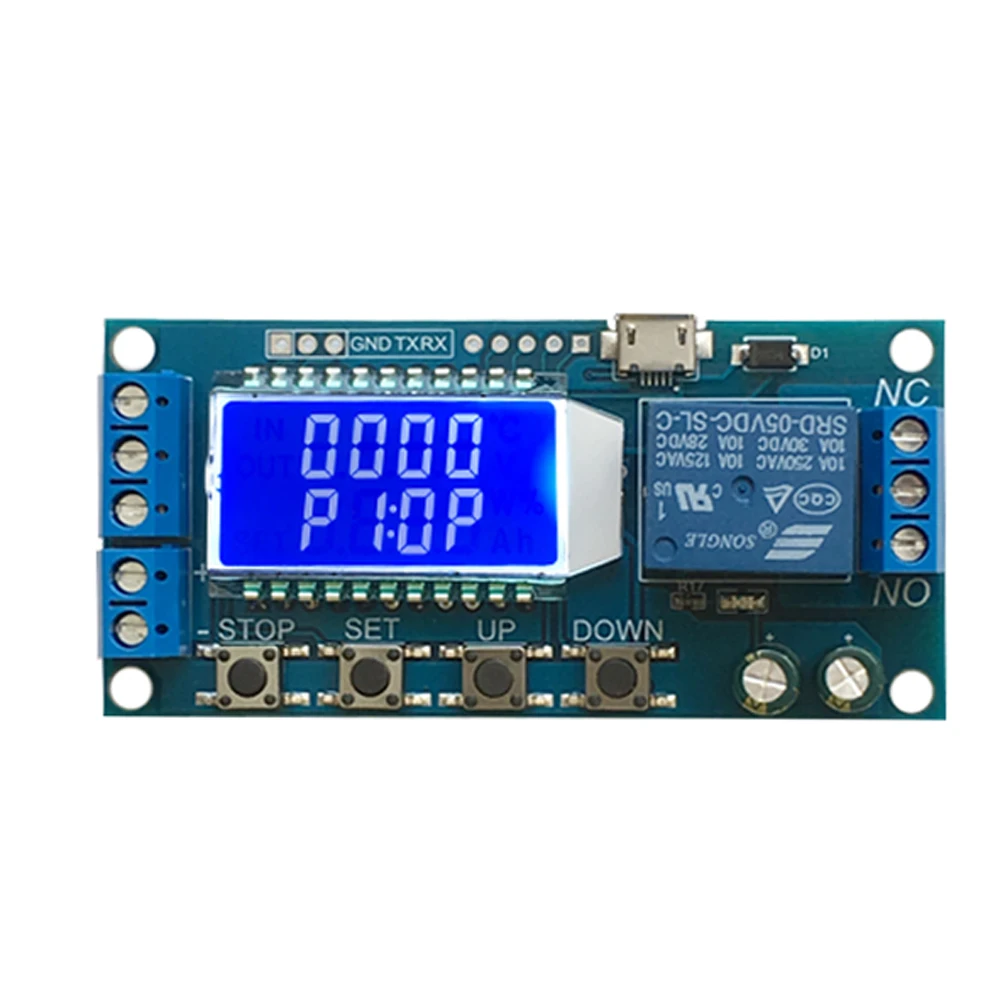

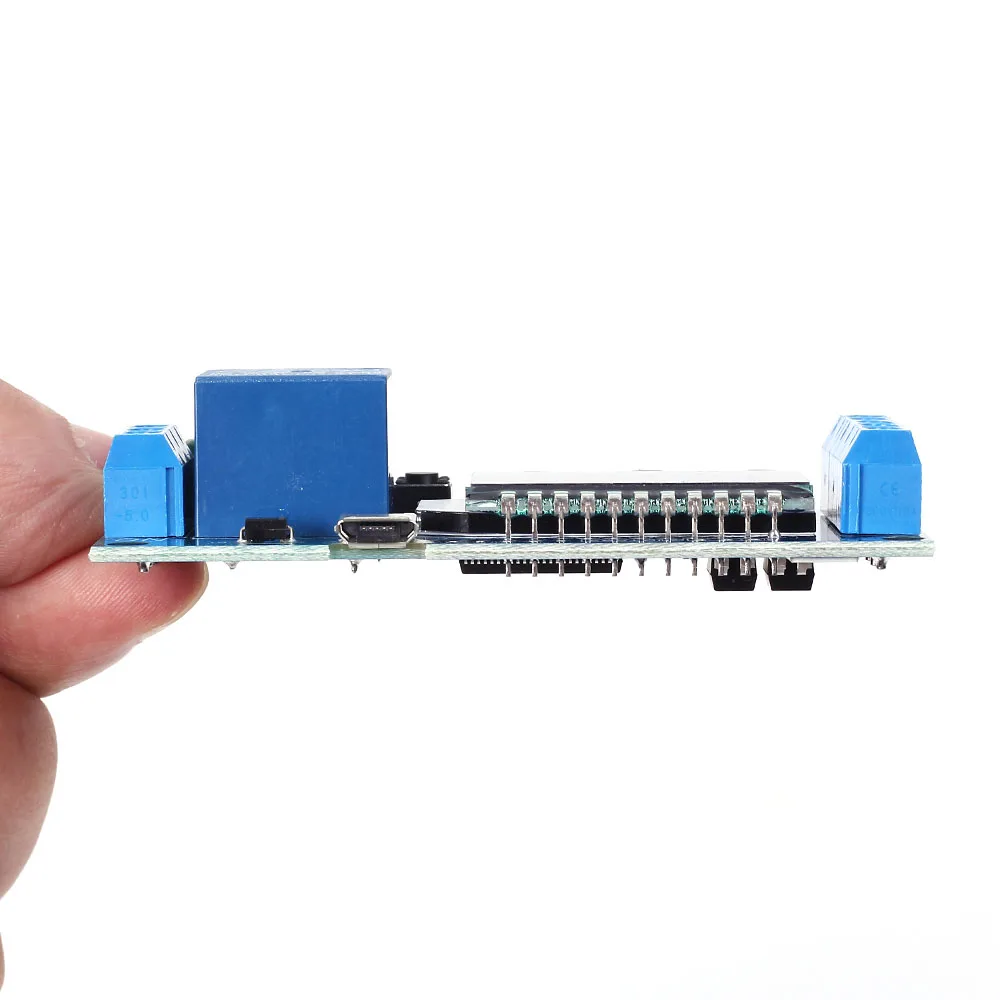

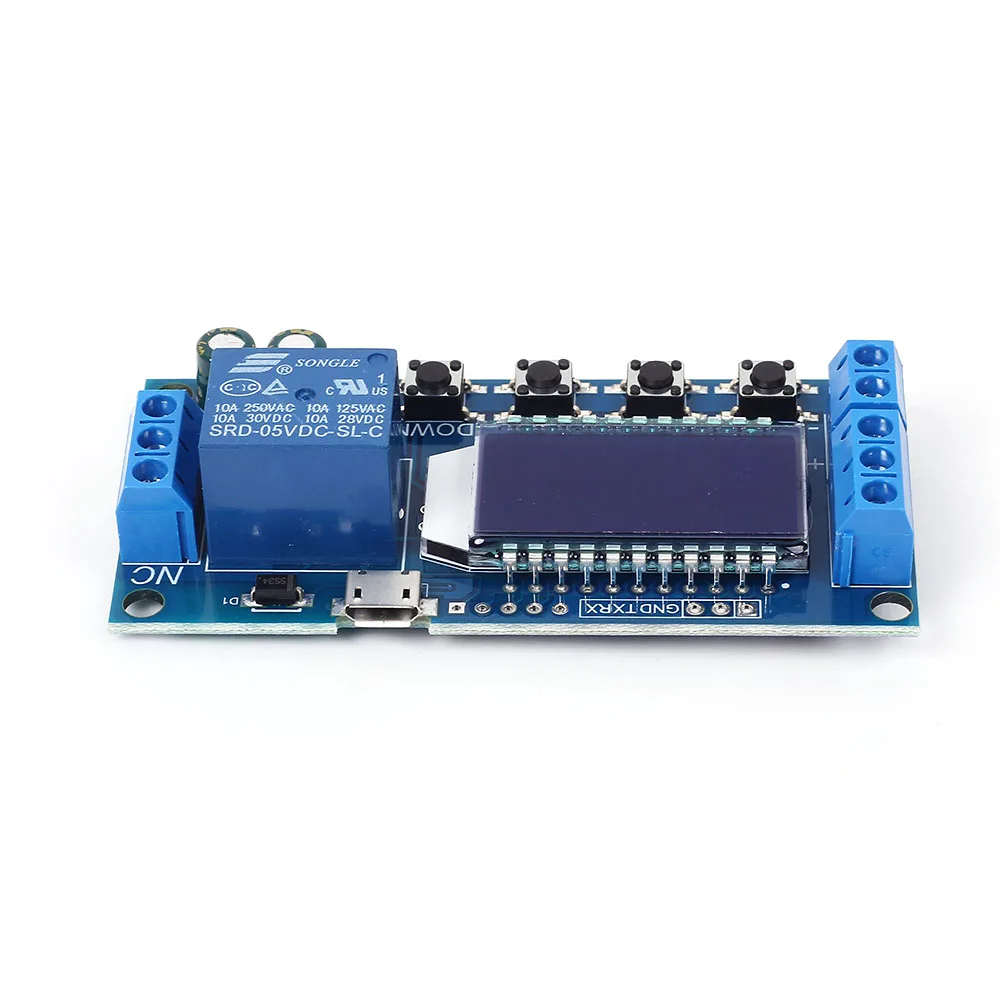

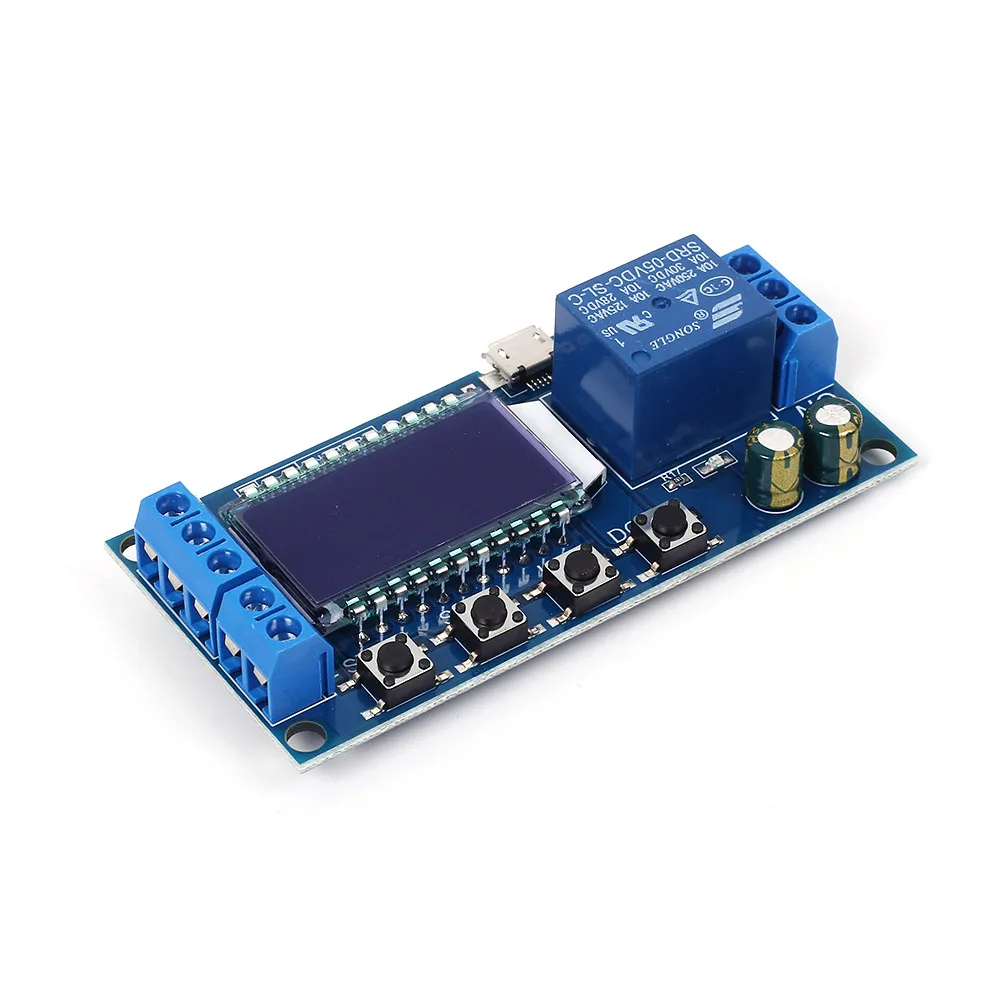

1. Описание: Это многофункциональный модуль реле задержки. ЖК-дисплей, очень четкий, простой в использовании, мощный. Он может быть широко использован в умный дом, Промышленный контроль, автоматическое орошение, внутренняя вентиляция. Защитное оборудование. 2. Особенности: 1>. ЖК-дисплей; 2>. Поддержка триггера высокого и низкого уровня; 3>. Функция аварийной остановки; 4>. Режим сна, просыпайтесь с любой кнопкой; 5>. Автоматическое сохранение параметров; 6>. Поддержка набора UART; 7>. Независимо от параметров; 8>. Плавная регулировка от 0,01 секунд до 9999 минут; Обратите внимание на то, что 9>. Изоляция оптопары. Улучшенная защита от помех 3. Параметры: 1>. Название продукта: модуль реле задержки 2>. Номер товара: XY-LJ02 3>. Рабочее напряжение: 6-30 В постоянного тока или 5 в микро USB 4>. Контрольный ток: 10A (макс.) 5>. Ток покоя: 15 мА 6>. Рабочий ток: 50 мА 7>. Рабочая температура: -40 ~ 85 ℃ 8>. Подходит для аккумулятора: Аккумулятор для хранения, литиевая батарея 9>. Пусковое устройство источника сигнала: триггер высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), управления переключением (пассивный переключатель) 10>. Обратная Защита: да 11>. Физические размеры: 80*38*2,1 мм 4. Режим работы: P1: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Входной сигнал недействителен, если получите триггерный сигнал снова во время задержки OP. P2: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Модуль перезагрузит задержку, если получите триггерный сигнал снова во время задержки OP. P3: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить; Модуль будет сбрасывать и останавливать время, если получите триггерный сигнал снова во время задержки OP. P4: реле будет выключено в течение времени CL после получения триггерного сигнала, а затем реле будет продолжать в течение времени OP, а затем реле выключится. P5: реле будет продолжать работать в течение времени после получения триггерного сигнала, а затем выключить реле для времени CL, а затем петли вышеуказанных действий. Модуль будет сбрасывать и останавливать время и выключать, если получите сигнал триггера снова во время петель. Количество циклов (LOP) может быть установлено. P6: реле будет продолжать работать в течение времени после включения питания без получения триггерного сигнала, а затем выключить реле для времени CL, а затем петли вышеуказанных действий. Количество циклов (LOP) может быть установлено. P7: Функция удержания сигнала. Время задержки сброса и реле остаются включенными, если продолжать получать сигнал триггера. Реле выключается, когда сигнал исчезает. Время задержки сброса при получении триггерного сигнала снова во время синхронизации. 5. Диапазон времени: Плавная регулировка от 0,01 секунд до 9999 минут. Введите интерфейс настроек при коротком нажатии кнопки «остановить» в интерфейсе модификации параметров OP / CL (мигание) для выбора диапазона времени. Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Отображение 'XXXX'. Нет десятичной точки, диапазон времени составляет 1 секунду ~ 9999 секунд. Дисплей 'XXX.X'. Запятой-предпоследний, диапазон времени составляет 0,1 секунды, чтобы 999,9 секунд. Дисплей 'XX.XX'. Запятой является третье, диапазон времени составляет 0,01 секунды, чтобы 99,99 секунд. Дисплей 'X.X.X.X '. Десятичная точка полностью горит, диапазон времени-1 минуту до 9999 минут. Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до предпоследней позиции, ЖК-дисплей покажет '003.2 ". 6. Описание параметров: ОП: время включения; CL: время выключения; LOP: количество циклов. Диапазон 1-9999tims.'----' означает неограниченный цикл. 7. Набор параметров: Длительное нажатие: удерживайте кнопку более 3 секунд. 1>. Введите меню set parameter, Удерживая кнопку «set». 2>. Режим работы будет мигать Сначала установите режим работы. Короткое нажатие кнопки вверх/вниз, чтобы установить режим работы. 3>. Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы. 4>. В интерфейсе настройки параметров системы нажмите кнопку «установить», чтобы переключить параметры системы для изменения, короткое/длинное нажатие кнопки «вверх/вниз» для изменения значения; Примечание: короткое нажатие «SET» недопустимо в режиме P1,P2,P3,P7. . Введите интерфейс настройки при коротком нажатии кнопки «остановить» в интерфейсе модификации параметров OP/CL (мигание) для выбора диапазона синхронизации (1s/0,1 s/0,01 s/1min). Сохраните настройки параметров и выходите из интерфейса настроек, когда нажмите кнопку «установить» после установки всех параметров. 8. Коммуникационная плата интерфейса UART и настройки параметров Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL); UART: 9600, 8, 1 Нет. Команда Функция 1. Чтение Прочитайте настройки параметров 2. OP:XXXX Установите минимальное время задержки для включения: 1s 3. OP:XX X.X Установите минимальное время задержки для включения: 0,1 s 4. OP:XX.XX Установите минимальное время задержки для включения: 0,01 s 5 OP:X.X.X.X Установите минимальное время задержки для включения: 1 мин 6 CL:XXXX Установите минимальное время задержки для выключения: 1s 7 CL:XX X.X Установите минимальное время задержки для выключения: 0,1 s 8 CL:XX.XX Установите минимальное время задержки для выключения: 0,01 s 9 CL:X.X.X.X Установите минимальное время задержки для выключения: 1 мин 10 LP:XXXX Количество циклов: 1-9999 11 На Включение Реле 12 Скидка Выключение реле 13 PX Режим установки P1 ~ P7 9. Применение: 1>. Двигатель 2>. Робот 3>. Умный дом 4>. Промышленный контроль 5>. Автоматическое орошение 6>. Внутренняя вентиляция 10. Дополнительные характеристики: 1>. Функция автоматического сна: нажмите кнопку «остановить» в нормальном рабочем интерфейсе для включения или выключения функции автоматического сна. L-P: включение, включение функции автоматического сна. L-P: выключить, выключить функцию автоматического сна. 2>. Выбор функции реле: короткое нажатие кнопки «остановить» в нормальном рабочем интерфейсе для включения или выключения функции задержки реле. «О»: реле обычно включается, когда состояние проводимости выполнено. «О»: реле обычно выключено, даже если состояние проводимости выполнено. ЖК-дисплей будет мигать «вне» при выключенном состоянии. . Просмотр параметров: в бегущем интерфейсе нажмите кнопку SET, чтобы отобразить текущие настройки параметров системы, что не влияет на нормальную работу системы. . Переключение содержимого дисплея: он переключит содержимое дисплея с помощью короткой кнопки «вниз» в режиме P5 или P6 11. Посылка: 1>.1 шт. XY-LJ02 модуль реле задержки 2>.4 шт. белого изоляционного сиденья
