2. Используется для генерации прямоугольного волнового сигнала, который поставляется к двигателю постоянного тока или драйверу шагового двигателя; Шаговый двигатель, серводвигатель, Электрический захват, рука робота

3. Объединить драйвер для реализации затемнения, регулирования скорости, управления соленоидным клапаном и т. д. однако невозможно напрямую управлять нагрузками, такими как Электрические Фонари, двигатели и СОЛЕНОИДНЫЕ клапаны

1. Основные характеристики:

1,1 два режима может быть выбран:

PWM mode-частота (непрерывная), рабочий цикл.Обратите внимание на то, что количество импульсов, не может быть установлен в этом режиме, и пульс во всех случаях излучаемого света;

Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки запуска и Регулируемое количество импульсов.

1,2 с кнопкой start-stop, внешний переключатель также может использоваться для управления выходным сигналом ВКЛ/ВЫКЛ.

1,3 широкий диапазон входного напряжения 3,3-30V, с анти-Защита от неправильной полярности, 5,08 мм терминал проводки

2. Технические параметры:

2,1 Рабочее напряжение: 3,3 ~ 30V, с анти-Защита от неправильной полярности

2,2 Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1%

2,3 рабочий цикл диапазон: 0-100%, 1% шаговый двигатель

2,4 количество импульсов: 1-9999 или бесконечное (дисплей "---- 'подставки для графеновой батареи infinity)

2,5 задержки времени: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms

2,6 положительный и отрицательный длительность импульса: длина: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms

2,7 сигнала Грузоподъемность: менее 30mA

2,8 Выход амплитуда сигнала: амплитуда равна напряжение источника питания

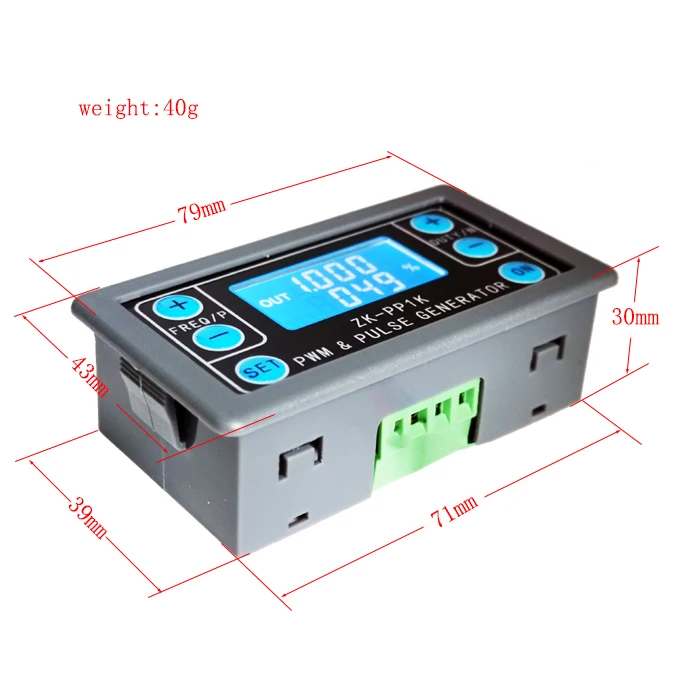

2,9 размер изделия: 79 мм * 43 мм * 30 мм

2,10 Вес изделия: 40 г

2,11 Упаковка: анти-статический мешок

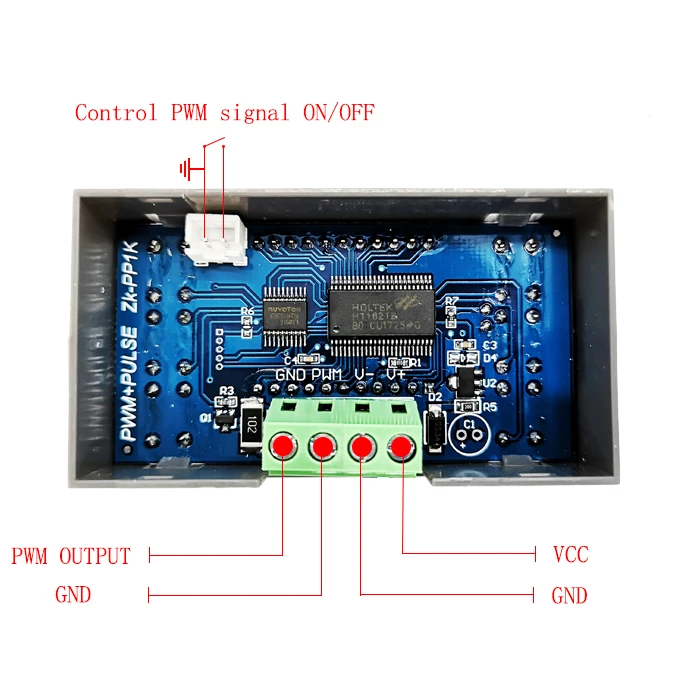

3. Описание модуля:

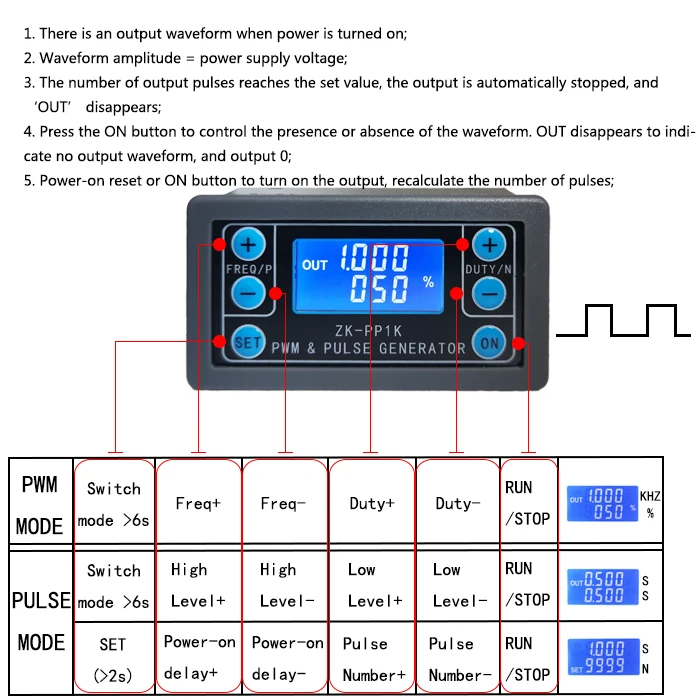

Инструкции по эксплуатации кнопки 3,1



3,2 режим PWM (дисплей имеет "%" для режима PWM)

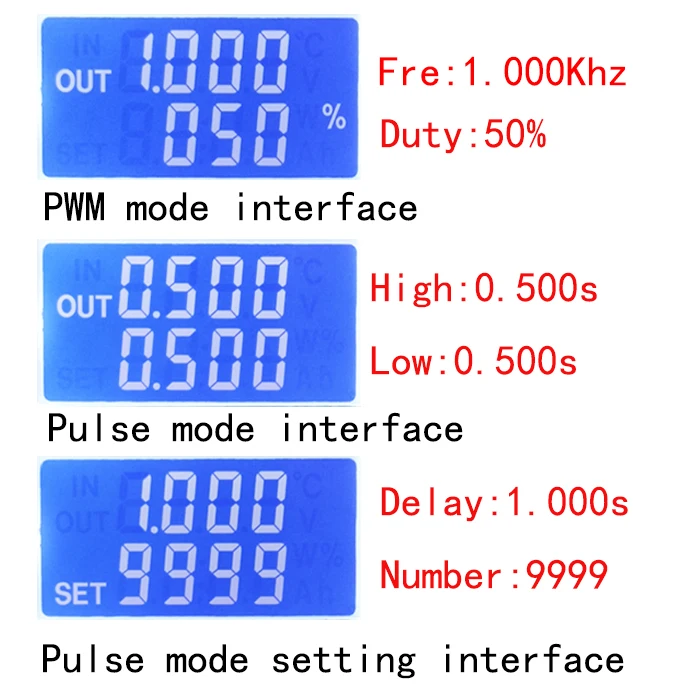

Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set, DUTY + и DUTY-button set duty cycle; Короткое нажатие на кнопку управления выходом сигнала или остановкой, стоп-выход 0, экран отображает отметку «OUT», так как есть выход, в противном случае он останавливает выход; Завод по умолчанию частота 1 кГц и срок службы-50%.

Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим.

3,3 импульсный режим (нет "%" на правой стороне дисплея-импульсный режим)

Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку ON для управления выходом сигнала или остановки. В тех случаях, когда Выпуск остановлен, на выходе-0. На экране отображается «выход» для выхода, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд.

Количество импульсов и настройка времени задержки-В импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и задержку настройки времени, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку ON, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если срок не будет отправлено, повторное нажатие на кнопку ВКЛ выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается. После того, как число импульсов отправляется на дисплее 'out' автоматически исчезает.

3,4 примеры применения

3.4.1 PWM выход 20 кГц, 60% Рабочий цикл: Выберите PWM режим, частота установлена до 20,00, и коэффициент обязанности установлен до 060%.

3.4.2 выходной включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, И количество импульсов установлен --- подача заявки.

3.4.3 Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени устанавливается на 5,000, а количество импульсов-на ----.

3.4.4 включение питания или нажатие кнопки Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100.

3.4.5 Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----).

3.4.6 другие приложения могут изучить или проконсультироваться со службой поддержки клиентов

Все параметры настройки не потеряются при пересылке отключаются.
