Dso150 Dso корпус осциллографа (в сборе) с зондом электронные обучения Diy

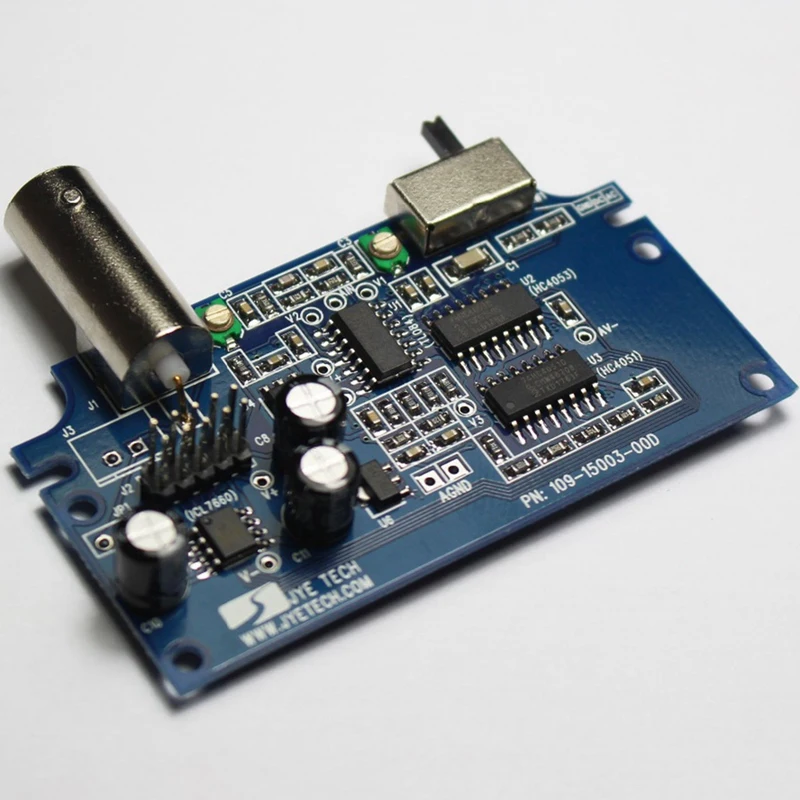

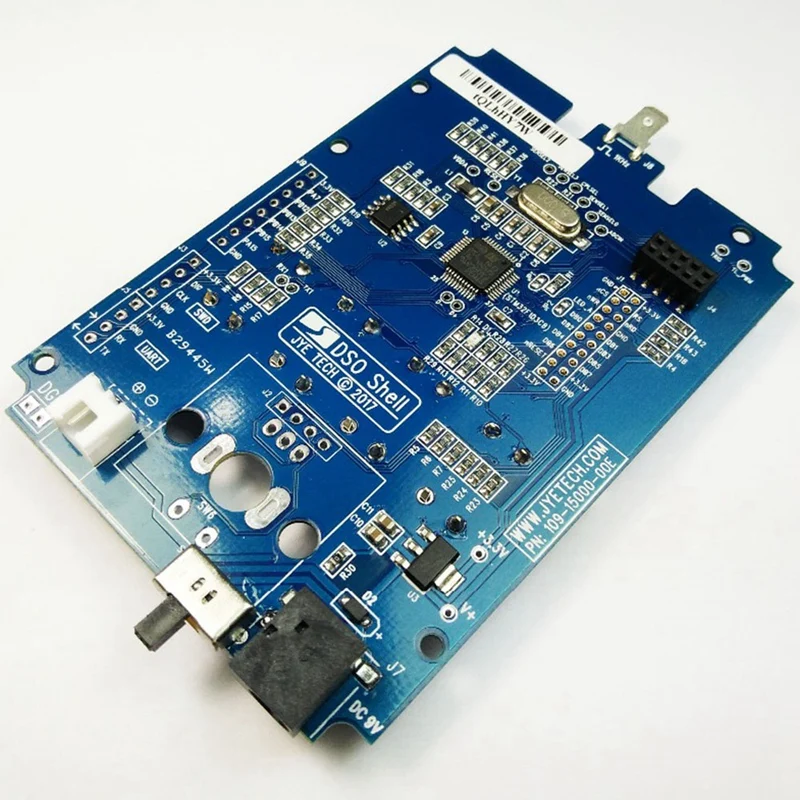

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } 1. DSO Shell имеет похожую ленту DSO138, но содержит значительные улучшения в конструкции, механике и эксплуатации. дисплей и MCU теперь установлены на той же плате (материнская плата), чтобы избежать использования межбортовых пин-заголовков. Отзывы от DSO138 usres показали, что пайка на штыревых головках часто является проблемной для многих начинающих. Аналоговый канал помещается на отдельную плату, которая содержит большинство пользовательских деталей для установки. Это обеспечивает лучшее разделение между аналоговыми и цифровыми схемами.

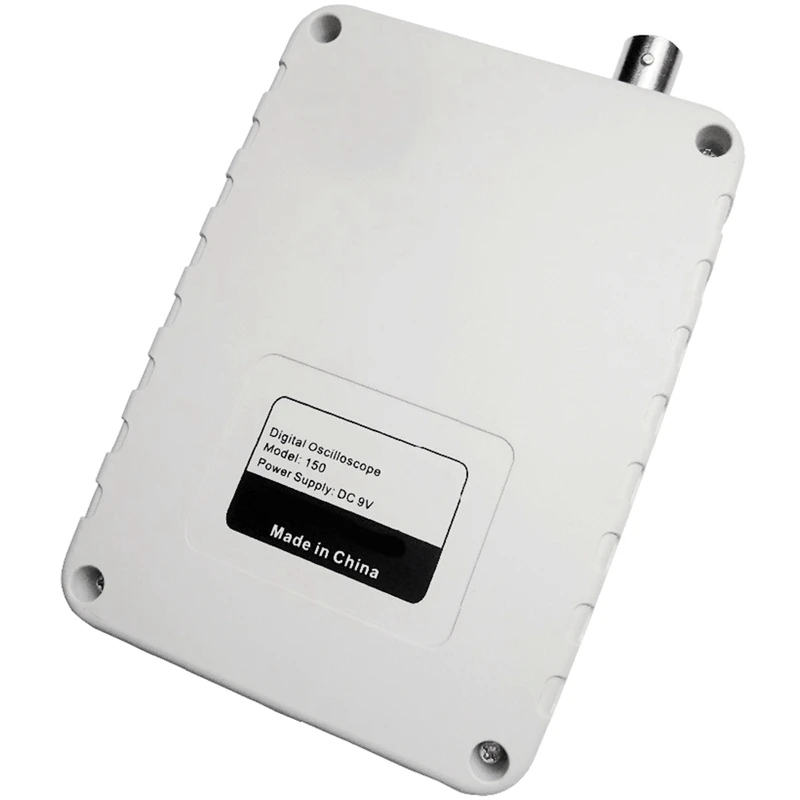

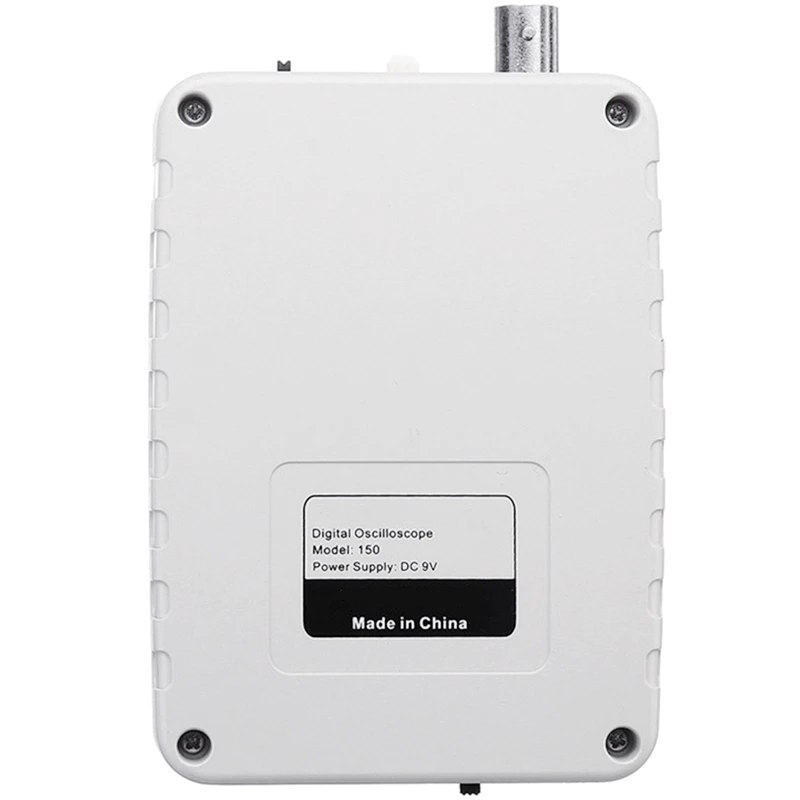

2. Корпус DSO поставляется с полным корпусом. Передняя панель и верхние/нижние кронштейны гибки для легкой модификации пользователя.
3. Был добавлен роторный кодировщик. Это делает настройку параметров намного быстрее и проще.
4. Чувствительность корпуса DSO была расширена в обоих направлениях и выше и шире, чем DSO138. Он достигает 5 мВ/див --- 20 В/див, в то время как DSO138 составляет всего 10 мВ/див --- 5 В/див.
Цвет: цвет изображения
Материал: пластик
Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 5мв/див-20В/Див
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk

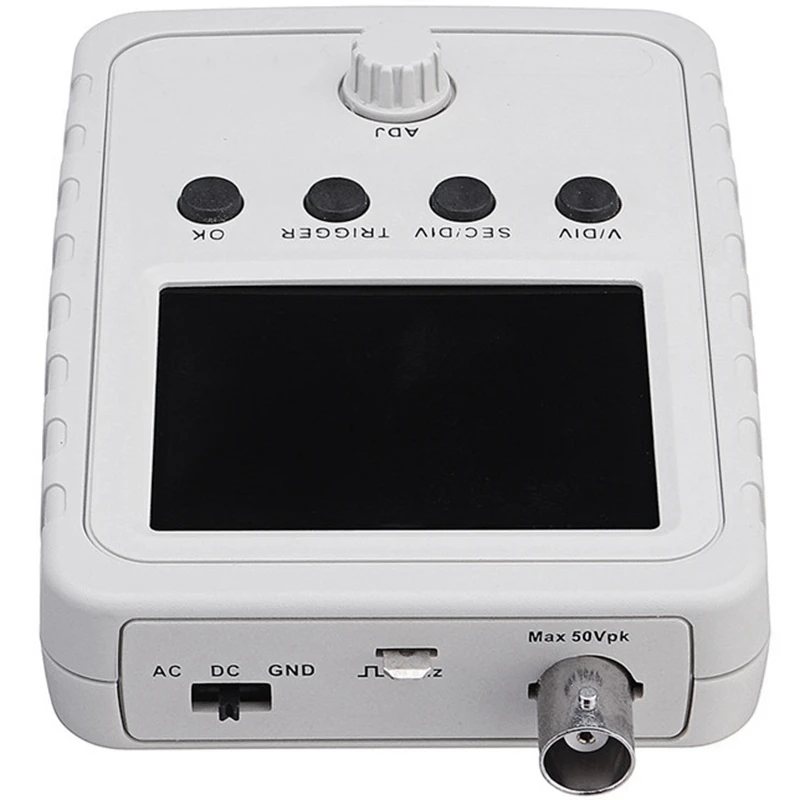

Муфта: DC, AC, GND
Горизонтальный
Максимальная частота дискретизации в реальном времени: 1 Msps
Часовая база: 10us/Div-500 s/Div
Длина записи: 1024
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 фиксированного размера буфера
Дисплей

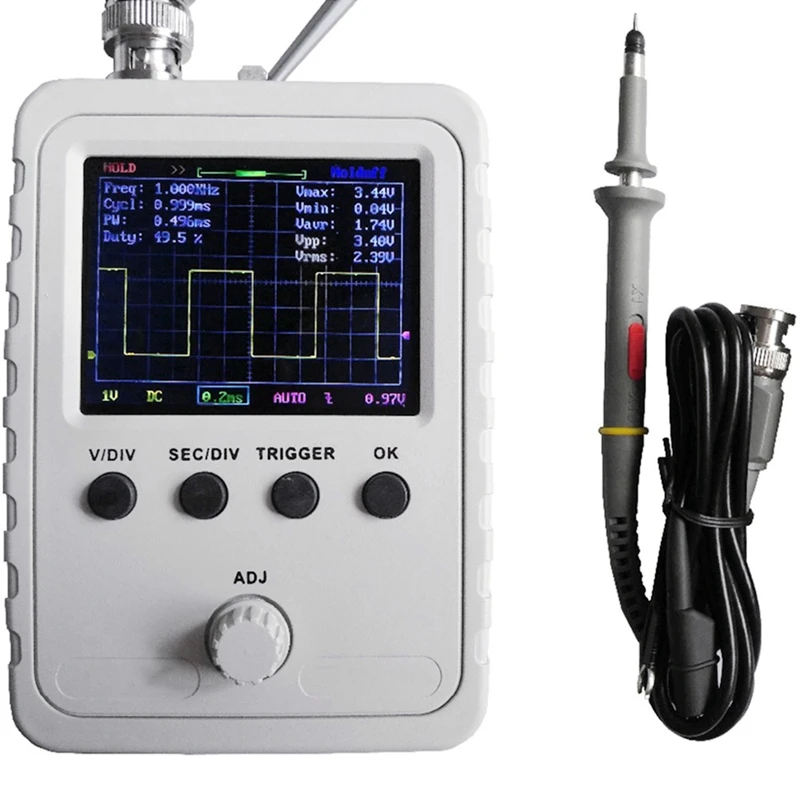

2,4-дюймовый цветной TFT LCD с разрешением 320x240
Источник питания
9 В постоянного тока (8-10 В приемлемо)
Ток подачи: 120 мА @ 9 В
Физический
Размер: 115 мм X 75 мм X 22 мм
Вес: 100 г (не включая кабели и источник питания)
Упаковка

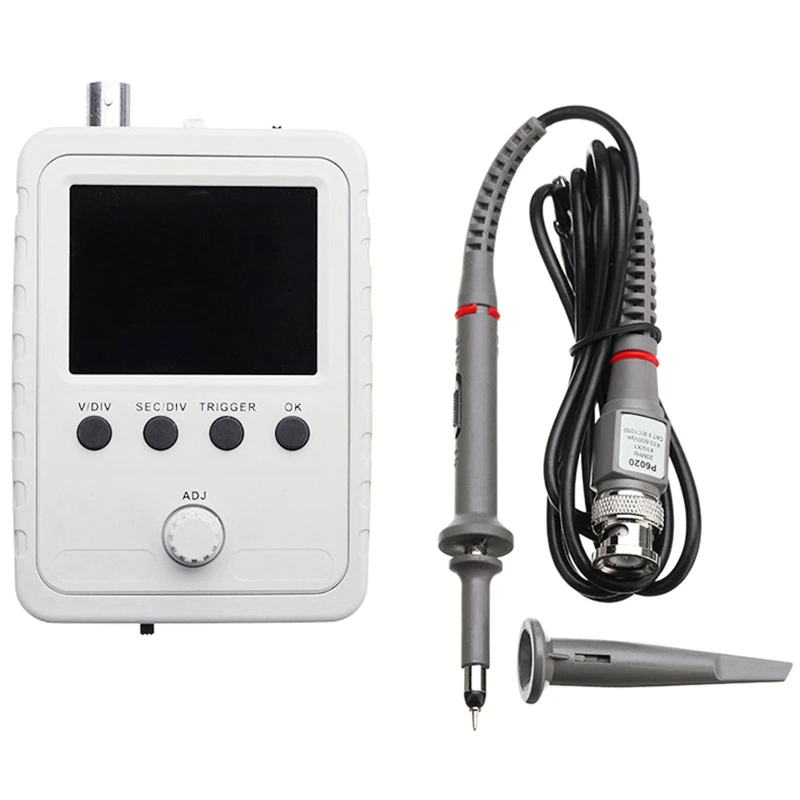

1 * корпус DSO осциллограф

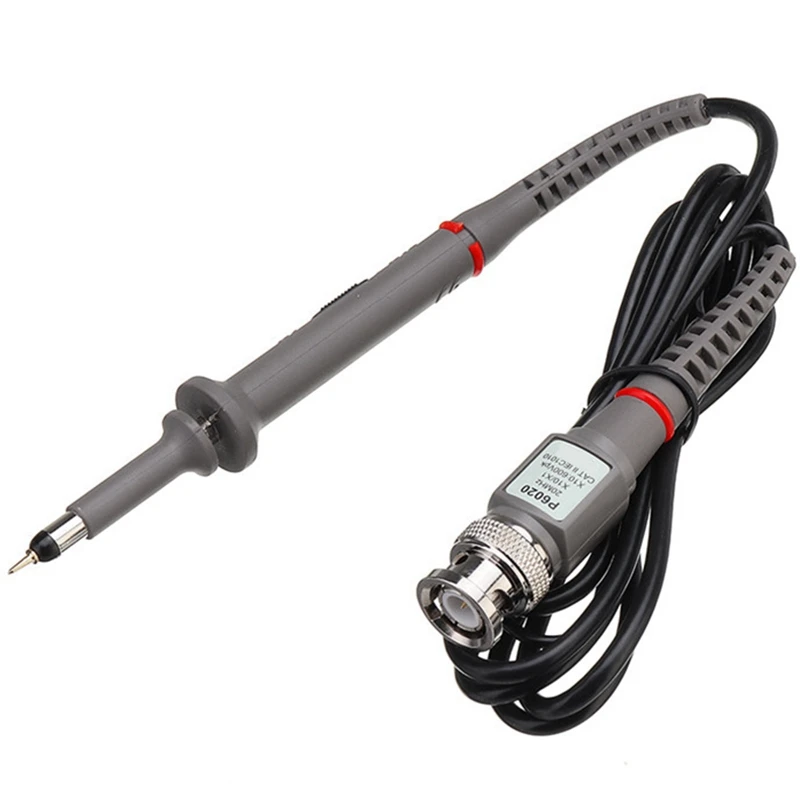

1 * стандартный зонд BNC
1 * Руководство пользователя (на английском языке)
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
